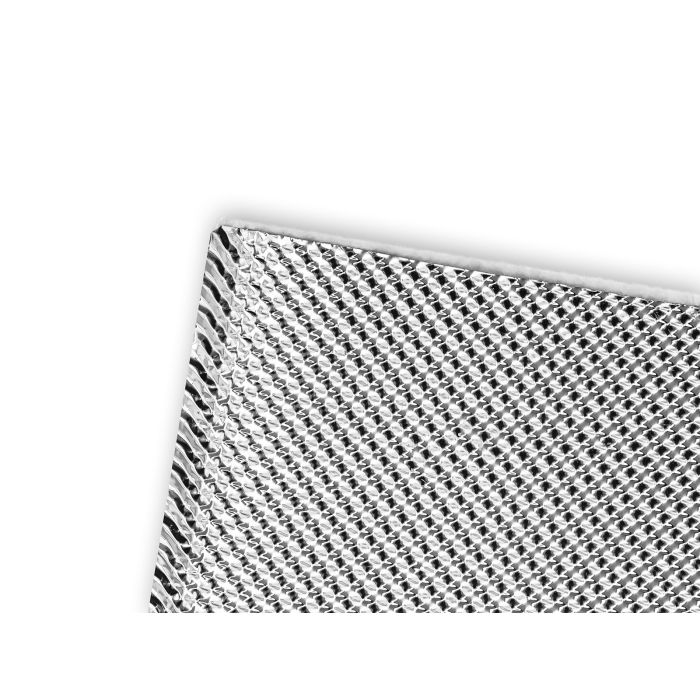

Ein Hitzeschild aus geprägtem Aluminium Es handelt sich um ein präzisionsgefertigtes Wärmeschutzmaterial, das Strahlungswärme reflektiert, Oberflächentemperaturen senkt und Bauteile in Hochtemperaturumgebungen schützt. Seine geprägte Struktur erhöht die Oberflächensteifigkeit, verbessert die Wärmeableitung und die Schalldämpfung. Dank seines geringen Gewichts und seiner hervorragenden Wärmereflexion findet geprägtes Aluminium-Hitzeschutzblech breite Anwendung in Abgasanlagen von Kraftfahrzeugen, Motorräumen, Industriemaschinen, Klimaanlagen und Schwerlastgeräten.
Moderne Motoren und Industrieanlagen erzeugen mit steigenden Leistungsanforderungen immer höhere Temperaturen. Ohne geeignete Wärmedämmung kann die Hitze Kunststoffteile, Kabelbäume, Karosserieteile, Elektronik und angrenzende Komponenten beschädigen. Geprägte Aluminium-Hitzeschilde bieten eine zuverlässige und langlebige Methode zur Wärmeableitung, verlängern die Lebensdauer von Bauteilen und verbessern die Betriebssicherheit.
Dieser Artikel befasst sich mit den wissenschaftlichen Grundlagen, der Konstruktion, den Vorteilen, den Anwendungsbereichen, den technischen Spezifikationen, den Installationshinweisen und den häufig gestellten Fragen zu geprägten Aluminium-Hitzeschilden.
Ein geprägtes Aluminium-Hitzeschild besteht aus einem mehrlagigen oder einlagigen Aluminiumblech mit erhabenen Prägungen, die seine Festigkeit, Steifigkeit und wärmereflektierende Oberfläche erhöhen. Diese Prägungen erzeugen Lufteinschlüsse, die als Wärmebarrieren wirken und die Wärmeübertragung durch Wärmeleitung und -strahlung reduzieren. In vielen Ausführungen wird die Aluminiumschicht mit Glasfaser, Basalt, Keramikfilz oder anderen Dämmstoffen laminiert, um eine höhere Temperaturbeständigkeit und verbesserte Stabilität zu erzielen.
Die geprägte Oberfläche verstärkt nicht nur das Metall, sondern reduziert auch Geräusche und eignet sich daher sowohl für thermische als auch für akustische Anwendungen. Je nach Fertigungsqualität halten geprägte Hitzeschilde Temperaturen von mehreren hundert Grad Celsius stand und sind somit unverzichtbar in Fahrzeugsystemen, schweren Maschinen und im industriellen Wärmemanagement.
Aluminium reflektiert von Natur aus einen erheblichen Teil der Strahlungswärme. Die geprägte Textur verstärkt diesen Effekt, indem sie die Oberfläche vergrößert und die Wärmestrahlung streut.
Im Vergleich zu Stahl oder mehrschichtigen Verbundplatten bietet geprägtes Aluminium einen starken Schutz bei minimalem Zusatzgewicht. Dies ist insbesondere in der Automobil- und Luftfahrtindustrie von Bedeutung.
Das geprägte Muster verstärkt das Blech erheblich und ermöglicht es, dass dünneres Aluminium die Eigenschaften von dickerem Metall aufweist, während gleichzeitig die Flexibilität für Formgebung und Umformung erhalten bleibt.
Das Muster reduziert Resonanz und Vibrationen und trägt so zur Senkung des Geräuschpegels in Motorräumen, Maschinengehäusen und Abgasanlagen bei.
Aluminium bietet auch in rauen Umgebungen, die Wasser, Öl, Staub oder Chemikalien enthalten, eine hervorragende Korrosionsbeständigkeit und Langlebigkeit.
Je nach Güteklasse und Dicke können geprägte Aluminium-Hitzeschilde bei Verstärkung mit einer Isolierschicht Dauertemperaturen von rund 500 Grad Celsius und höher standhalten.
Das Material lässt sich leicht schneiden, biegen, bohren, nieten oder befestigen und ist daher für individuelle Anwendungen geeignet.
Es eignet sich für Abgasanlagen von Kraftfahrzeugen, Turbolader-Wärmemanagement, Klimaanlagenkanäle, Generatorgehäuse, Industrieöfen und vieles mehr.
Das erhabene und vertiefte Muster erhöht die strukturelle Steifigkeit und leitet Wärme ab. Die Mikro-Lufteinschlüsse bilden feine Isolationszonen, die die Wärmeleitung reduzieren.
Je nach Leistungsanforderungen kann das Aluminiumblech mit einem der folgenden Materialien laminiert werden:
Glasfasermatte
Keramikfilz
Basaltfasermatte
Aluminisiertes Glasfasergewebe
Diese Schichten sorgen für Wärmedämmung, während das Aluminium reflektierende Eigenschaften besitzt.
Hitzebeständige Klebstoffe oder Hochtemperatur-Klebeverfahren gewährleisten einen stabilen Mehrschichtaufbau für anspruchsvolle Anwendungen.
Geprägtes Aluminium lässt sich in komplexe Formen pressen, ohne an struktureller Integrität einzubüßen, wodurch es sich für kundenspezifische Hitzeschildkonstruktionen in Abgaskrümmern und Turboladersystemen von Kraftfahrzeugen eignet.
Geprägte Aluminium-Hitzeschilde werden häufig um Hosenrohre, Katalysatoren, Schalldämpfer und Abgaskrümmer herum angebracht. Sie reduzieren die Hitzeeinwirkung auf Karosserieteile, Kraftstoffleitungen, Bremsleitungen und andere empfindliche Bauteile.
Die von Turboladergehäusen und Turbinenauslässen abgegebene Hitze kann umliegende Bauteile beschädigen. Geprägte Aluminiumabdeckungen helfen, die heiße Luft abzuleiten und die Turboladertemperaturen zu stabilisieren.
Leichte Aluminiumpaneele schützen Kabelbäume, Batterien, Ansaugkomponenten und Elektronik vor übermäßiger Strahlungswärme.
Baumaschinen, Landmaschinen, Generatoren und Hydrauliksysteme benötigen einen gleichmäßigen Hitzeschutz, insbesondere in kompakten Motorräumen.
Geprägte Hitzeschilde werden in Lüftungsanlagen, Kanalsystemen, Ofengehäusen und Dämmplatten eingesetzt, um den Wärmefluss zu steuern und die Energieeffizienz zu verbessern.
In Hochtemperatur-Verarbeitungsanlagen werden geprägte Aluminiumplatten als Wärmebarrieren und reflektierende Auskleidungen verwendet.
Boote und Schiffsdieselmotoren verwenden Aluminiumabdeckungen, um die Wärmeentwicklung in der Kabine zu regulieren und die Sicherheit in geschlossenen Motorräumen zu verbessern.
| Eigentum | Wert |
|---|---|
| Material | Geprägtes Aluminiumblech, optional mit Glasfaser- oder Keramikrückseite |
| Aluminiumdicke | 0,1 bis 1,0 Millimeter je nach Gütegrad |
| Dauertemperaturbeständigkeit | Ungefähr 450 bis 600 Grad Celsius, abhängig von der Struktur |
| Höchsttemperaturtoleranz | Bis zu ca. 700 Grad Celsius mit isolierender Rückseite |
| Oberflächenbehandlung | Geprägtes Verstärkungsmuster |
| Wärmeleitfähigkeit | Geringer Wärmeübergang aufgrund von Luftspalteffekten |
| Korrosionsbeständigkeit | Exzellent |
| Zugfestigkeit | Mittel bis hoch, abhängig von der Legierung |
| Verfügbare Größen | Platten, Rollen oder individuell zugeschnittene Komponenten |
| Geräuschreduzierung | Mäßige Vibrations- und Geräuschdämpfung |
| Anwendungen | Abgasanlagen, Motorräume, Heizungs-, Lüftungs- und Klimaanlagen, industrielle Isolierung |
Die Spezifikationen können je nach Legierung, Dicke und Schichtaufbau variieren.
Aluminium-Wärmebarriereschild
Hochtemperatur-Heizplatte mit Prägung
Hitzeschutzblech für Kfz-Abgasanlagen
reflektierende Aluminium-Isolierplatte
Wärmeleitplatte im Motorraum
industrielle Hochtemperatur-Aluminiumabdeckung
wärmereflektierendes, geprägtes Barrierematerial
Durch die Prägung wird die Steifigkeit erhöht, sodass dünnere Bleche genauso effektiv sind wie dickere, flache Bleche.
Geprägte Oberflächen unterbrechen die Strahlungswärmemuster, verbessern die Wärmeumlenkung und reduzieren den Wärmetransfer von der Oberfläche.
Glatte Laken neigen zum Mitschwingen, während geprägte Laken aufgrund ihrer strukturierten Oberfläche Geräusche auf natürliche Weise reduzieren.
Geprägte Oberflächen kaschieren Kratzer und Unebenheiten und sorgen so für ein dauerhaft sauberes Erscheinungsbild.
Edelstahl verträgt höhere Temperaturen, ist aber schwerer und schwieriger zu formen. Aluminium bietet eine bessere Reflektivität und ist leichter.
Fiberglas bietet zwar eine gute Wärmedämmung, ist aber nicht statisch stabil und benötigt eine Aluminiumbeschichtung zur Wärmereflexion.
Keramische Werkstoffe sind zwar temperaturbeständig, aber spröde und daher für den Einsatz in exponierten Automobilumgebungen ungeeignet. Aluminium hingegen bietet Langlebigkeit und Formbarkeit.
Hitzeschilde aus Basaltfasern halten höheren Temperaturen stand, erreichen aber weder die Reflexionsfähigkeit noch die strukturellen Eigenschaften von Aluminium. Aluminiumschilde zeichnen sich durch eine hervorragende Reflexion von Strahlungswärme aus.
Für Abgas- oder Turboanwendungen sollten Sie Schutzbleche mit Keramik- oder Glasfaserrückseite wählen, um eine optimale Temperaturbeständigkeit zu gewährleisten.
Dickere Bleche sind formbeständiger, aber schwerer. Dünne, geprägte Bleche bieten eine ausgezeichnete Steifigkeit bei minimalem Gewicht.
Für Motorräume in Kraftfahrzeugen eignet sich am besten ein leichtes, aber dennoch steifes Material. In industriellen Umgebungen können größere Materialstärken oder zusätzliche Beschichtungen erforderlich sein.
Wenn Geräuschreduzierung wichtig ist, wählen Sie geprägte Muster, die für die Vibrationsdämpfung optimiert sind.
Wählen Sie je nach Ausrüstung Schutzschildkonstruktionen, die ein einfaches Vernieten, Verschrauben oder Klemmen ermöglichen.
Stellen Sie sicher, dass der Installationsbereich sauber und frei von Öl, Schmutz und scharfen Kanten ist.
Geprägte Aluminiumbleche können mit Hilfe von Blechscheren, Trennscheiben oder Stanzformen geformt werden.
Verwenden Sie hitzebeständige Nieten, Schrauben oder Halterungen für eine sichere Befestigung. Lassen Sie nach Möglichkeit einen kleinen Luftspalt, um die Dämmleistung zu verbessern.
Lassen Sie Raum für leichte Ausdehnung und Zusammenziehung während der Temperaturzyklen.
Nach der ersten Wärmeeinwirkung auf Lockerungen oder vibrationsbedingte Bewegungen prüfen.
Prüfen Sie die Befestigungspunkte auf Risse, Verformungen oder Korrosion.
Verwenden Sie milde Reinigungsmittel oder wischen Sie die Oberfläche trocken ab, um Staub, Öl und Schmutz zu entfernen.
Schilde, die durch Stöße beschädigt wurden, Ermüdungsrisse aufweisen oder sich stark verformt haben, müssen ausgetauscht werden.
Es schützt Bauteile vor Strahlungswärme in Motoren, Abgasanlagen, Industriemaschinen, HLK-Anlagen und Hochtemperaturumgebungen.
Die geprägte Textur erhöht die Steifigkeit, reduziert Vibrationen und verbessert die Wärmeableitungseffizienz.
Ja. Je nach Dicke und Trägermaterial können geprägte Aluminium-Hitzeschilde Temperaturen von 450 bis 700 Grad Celsius standhalten.
Ja. Aluminium ist eines der leichtesten verfügbaren Materialien für strukturelle Hitzeschutzschilde.
Ja. Das Material ist sehr gut formbar und eignet sich für individuelle Anfertigungen.
Ja. Die geprägte Oberfläche trägt zur Verringerung von Resonanz und Vibration bei.
Absolut. Es wird häufig zur Wärmeableitung an Turbolader-Abgasrohren, Turbinenauslässen und Katalysatoren eingesetzt.
Der Hitzeschild aus geprägtem Aluminium ist eine vielseitige und leistungsstarke Lösung für das Wärmemanagement in Automobil- und Industrieumgebungen. Seine einzigartige Prägestruktur bietet außergewöhnliche Festigkeit, Wärmereflexion, Schalldämpfung und Korrosionsbeständigkeit bei gleichzeitig geringem Gewicht und einfacher Verarbeitung. Ob im Bereich von Abgaskomponenten, Motorräumen, Industriemaschinen oder Klimaanlagen – dieses Material bietet eine zuverlässige und langlebige Wärmebarriere.
Durch die Wahl der richtigen Dicke, Struktur und des passenden Trägermaterials sowie durch die korrekte Installation der Abschirmung können Anwender das Wärmemanagement deutlich verbessern, die Lebensdauer der Komponenten verlängern und einen sichereren und effizienteren Betrieb in anspruchsvollen thermischen Umgebungen gewährleisten.
