BSTFLEX fertigt gestanzte Hitzeschilde für Turbolader, die für die Heißseite von Turboladersystemen in Automobilen und Industrieanlagen geeignet sind. Jedes Hitzeschild wird individuell an den verfügbaren Platz, die Befestigungspunkte und die zu schützenden Bauteile angepasst. Senden Sie uns eine Zeichnung, ein Muster oder Fotos der Installation, damit wir Form, Material und Befestigungsmethode für Ihr Projekt prüfen können.

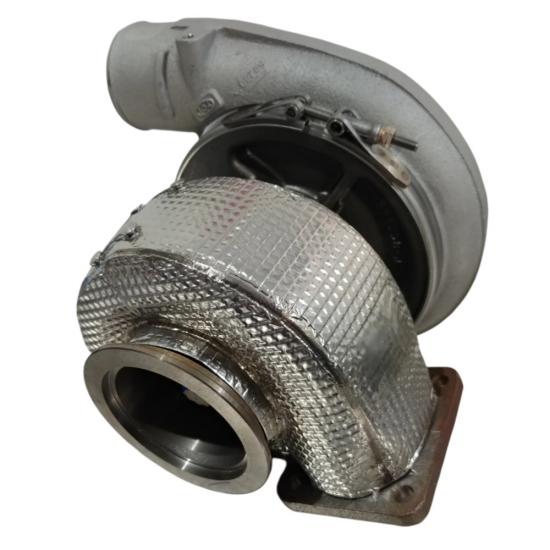

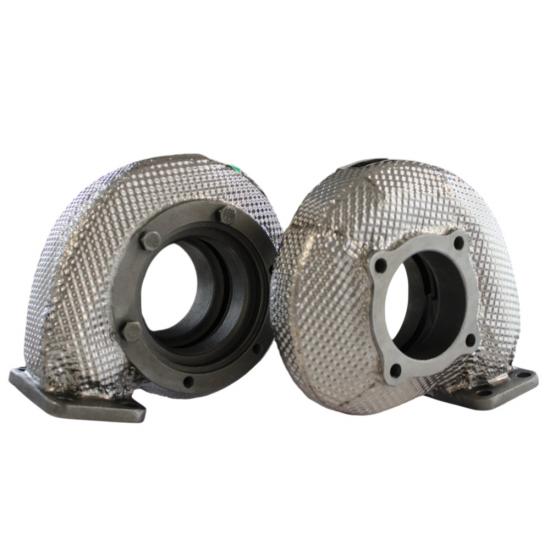

Ein für die Turboinstallation geformtes Metallschild.
Der Turbolader befindet sich in unmittelbarer Nähe von Schläuchen, Kabeln, Sensoren und Karosserieteilen. Ein starres Schutzblech bildet eine definierte Barriere zwischen diesen Bauteilen und dem Turbinengehäuse bzw. den nahegelegenen Abgaskomponenten. Seine Leistung hängt von der Einbaugeometrie ab, einschließlich Abdeckung, Freiraum, Luftstrom und Wärmeabfuhr an den Befestigungspunkten.
Wir können ein Stanzprofil mit geformten Rippen oder geprägten Bereichen entwickeln, wenn die Konstruktion zusätzliche Steifigkeit erfordert. Öffnungen und Kantenformen lassen sich um Turbinenein- und -auslass, Wastegate-Komponenten, Aktuatoren, Sensoren und Wartungszugänge herum planen. Die finale Konstruktion muss zudem Raum für die Wärmeausdehnung lassen und den Kontakt mit beweglichen oder wärmeempfindlichen Teilen vermeiden.
Konstruktionsoptionen für OEM-Projekte
| Designartikel | Zu definierende Projektoptionen |
|---|---|
| Metall | Edelstahl ist ein gängiger Ausgangspunkt für eine Schutzvorrichtung.Die Turbinenseite wird berücksichtigt. Andere Metalle werden im Hinblick auf den tatsächlichen Einsatzort, die Temperaturbelastung, die Korrosionsbedingungen und die Umformungsanforderungen geprüft. |
| Struktur | Eine vorgeformte, einteilige Metallhülle oder, falls die thermische Zielvorgabe und der verfügbare Platz dies erfordern, eine isolierte Metallkonstruktion. Der Schichtaufbau wird für das jeweilige Projekt individuell vereinbart. |
| Form | Geprägte Konturen, lokale Prägungen, Wulste, Falten, Ausschnitte und Kantenbearbeitungen basierend auf der Zeichnung und dem Werkzeugplan. |
| Anhang | Befestigungslöcher, Halterungen oder andere spezifizierte Befestigungselemente; die Position und Montageart werden mit der tatsächlichen Turboinstallation verglichen. |
| Liefern | Anforderungen an Prototypen und Serienproduktion, Prüfpunkte und Verpackung wurden während der Angebotserstellung vereinbart. |
Werkstoffgüte, Blechdicke, Isolierung, Toleranzen und Temperaturverhalten werden anwendungsbezogen spezifiziert. Eine Werkstoffgüte oder eine Prüftemperatur allein gibt nicht die Temperatur an, die auf der geschützten Seite einer installierten Abschirmung erreicht wird.
Wo der Schild verwendet werden kann
- Turbolader-Turbinengehäuse und angrenzende Heißseitenkomponenten
- Motorräume mit begrenztem Platzangebot um Schläuche, Kabel oder Sensoren
- Turbo-Abgasauslass und angrenzende Karosserie- oder Geräteverkleidungen
- OEM-Motoren, Austauschprogramme und kundenspezifische Turboeinbauten
Vom Muster zum Serienteil
Bei einem neuen Bauteil prüfen wir zunächst die Wärmequelle, die zu schützenden Teile und den verfügbaren Platz für eine Metallabschirmung. Anschließend begutachten wir die Zeichnung oder das Muster hinsichtlich Formgebung, Montage, Kantensicherheit und wiederholbarer Prüfung. Passgenauigkeit und Wärmeleistung des Prototyps müssen in der tatsächlichen Montage beim Kunden geprüft werden, bevor die Produktionsspezifikation freigegeben wird.
Falls für das Projekt auch ein Abgaskrümmerschutz benötigt wird, siehe unsereHitzeschutzblech für AbgaskrümmerFür ein formbares Metall als Ausgangsmaterial siehegeprägtes Hitzeschildblech aus EdelstahlDurchsuchen Sie dieHitzeschilde aus MetallstanzteilenBereich für andere Formteile.
Was Ihre Angebotsanfrage enthalten sollte
Bitte senden Sie uns, falls vorhanden, eine 2D-Zeichnung oder ein 3D-Modell mit folgenden Angaben: Turbolader- und Abgasanlagenlayout, erforderliche Abdeckung, Montageorte, Mindestabstände, zu erwartende thermische Bedingungen, Umwelteinflüsse, Zielmenge sowie alle Prüf- oder Inspektionsanforderungen. Fotos des Einbaubereichs und eines vorhandenen Bauteils sind hilfreich, falls keine Zeichnung verfügbar ist. Wir werden die Informationen prüfen und Ihnen das weitere Vorgehen bei der Probenahme vorschlagen.
Häufig gestellte Fragen
Handelt es sich hierbei um dasselbe Produkt wie eine Turbodecke?
Nein. Diese Seite beschreibt ein starres, geformtes Hitzeschild aus Metall mit einer festgelegten Montagevorrichtung. Eine Turbodecke ist eine flexible Isolierhülle, die um ein Turbinengehäuse angebracht wird. Die Wahl hängt von der Montageanordnung und den thermischen Anforderungen ab.
Kann man aus einem bestehenden Muster einen Schutzschild erstellen?
Ja. Bitte senden Sie uns ein Muster oder aussagekräftige Fotos mit Maßen, Montagehinweisen und Angaben zum vorgesehenen Einsatzgebiet. Eine Zeichnung oder ein 3D-Modell hilft, die kritischen Passpunkte vor der Werkzeugerstellung und Mustererstellung zu bestätigen.
Welcher Temperatur kann die Schutzschildplatte standhalten?
Für alle gestanzten Turbolader-Hitzeschilde gibt es keine einheitliche Bewertung. Die Metallgüte, die Konstruktion, der Abstand zur Wärmequelle, der Luftdurchsatz und der Betriebszyklus beeinflussen das Ergebnis. Teilen Sie uns die Betriebsbedingungen und die Zieltemperatur auf der geschützten Seite mit, damit wir die Konstruktion bewerten können.
