BSTFLEX stellt gestrickte Edelstahldrahtgeflecht-Hülsen für Abgasbälge, flexible Abgasrohre, Abgasentkoppler und andere flexible Abgasverbindungsbaugruppen her.
Die Hülse wird durch das Stricken von Edelstahldraht zu einer röhrenförmigen Schlaufenstruktur hergestellt. Im Vergleich zu starrem Webgeflecht kann sich die gestrickte Konstruktion komprimieren, dehnen und sich an Bälge und flexible Abgaskomponenten anpassen, während eine durchgehende metallische Struktur erhalten bleibt.
Für ausgewählte Abgasanwendungen können drei Edelstahldrähte gleichzeitig in den Strickprozess eingeführt werden. Diese dreifädige Strickkonstruktion erzeugt ein schwereres mehrdrähtiges Geflecht mit mehr metallischen Kontaktpunkten und kann an die mechanischen Anforderungen der Abgasbaugruppe angepasst werden.
Produktübersicht
Abgasbälge und flexible Abgasrohre sind so konzipiert, dass sie Vibrationen, thermische Ausdehnung, Motorbewegungen und wiederholte mechanische Verschiebungen aufnehmen können. Die gestrickte Drahtgeflecht-Hülse fungiert als flexible metallische Schicht um oder innerhalb der flexiblen Abgasbaugruppe.
Je nach Design des Abgassystems kann das gestrickte Edelstahlgeflecht direkt um die Bälge installiert, unter einem externen Edelstahlgeflecht positioniert oder in eine Abgasentkopplungsstruktur integriert werden.
Seine Schlaufenkonstruktion ermöglicht es dem Geflecht, sich zusammen mit den Bälgen zu bewegen, anstatt als starre Abdeckung zu fungieren. Dies macht es geeignet für Anwendungen, die Vibrationsmanagement, Oberflächenschutz, flexible Unterstützung und mechanische Trennung zwischen metallischen Schichten erfordern.
Dreifädige Strickkonstruktion
Eine der wichtigsten Fertigungsoptionen von BSTFLEX ist das dreifädige Stricken.
Bei dieser Konstruktion werden drei Edelstahldrähte parallel zugeführt und zusammen zu derselben röhrenförmigen Geflechtstruktur gestrickt. Die drei Drähte bilden gleichzeitig jede gestrickte Schlaufe.
Im Vergleich zu einer ähnlichen einfädigen Konstruktion enthält das dreifädige Strickgeflecht mehr metallisches Material in derselben Strickstruktur. Dies kann das Gewicht, die Steifigkeit, die Kompressionseigenschaften und das Kontaktverhalten von Draht zu Draht der fertigen Hülse verändern.
Die Anzahl der Drähte ist nur ein Designfaktor. Drahtdurchmesser, Geflechtdichte, Hülsendurchmesser, Edelstahlgüte und Installationsposition müssen bei der Auswahl des richtigen Geflechts ebenfalls berücksichtigt werden.
Wie gestricktes Drahtgeflecht in Abgasbälgen verwendet wird
Abgasbälge sind während des Motorbetriebs kontinuierlichen Vibrationen und thermischen Bewegungen ausgesetzt. Die Bälge müssen flexibel bleiben und gleichzeitig die Bewegung zwischen Motor und nachgeschaltetem Abgassystem ausgleichen.
Eine gestrickte Drahtgeflecht-Hülse kann um die Bälge herum angebracht werden, um eine flexible metallische Schnittstelle zu bieten. Das Geflecht kann sich mit den Bälgen verformen und den Kontakt bei wiederholten Bewegungen aufrechterhalten.
Je nach Design der Baugruppe kann das gestrickte Geflecht dazu beitragen, das direkte Reiben zwischen den Bälgen und den umgebenden metallischen Komponenten zu reduzieren. Es kann auch viele Kontaktpunkte von Draht zu Draht erzeugen, die zur mechanischen Dämpfung beitragen.
Anwendungen in flexiblen Abgasrohren
Flexible Abgasrohre werden häufig dort eingesetzt, wo starre Abgasrohre Motorbewegungen, thermische Ausdehnung und Vibrationen nicht aufnehmen können.
Ein flexibles Abgasrohr kann einen gewellten Balg, eine Innenauskleidung, ein äußeres Geflecht und ein gestricktes Drahtgeflecht enthalten. Die genaue Konstruktion variiert je nach Hersteller des Abgassystems.
Das gestrickte Geflecht kann um die Bälge oder zwischen den Bälgen und einem externen Geflecht positioniert werden. Sein Zweck hängt vom gesamten Design des Flexrohrs ab.
BSTFLEX liefert kundenspezifische gestrickte Geflechthülsen entsprechend dem Außendurchmesser der Bälge, dem erforderlichen Hülsendurchmesser und den mechanischen Anforderungen der fertigen flexiblen Verbindung.
Anwendungen für Abgasentkoppler
Automobil-Abgasentkoppler sind so konzipiert, dass sie die Übertragung von Motorvibrationen und -bewegungen auf das nachgeschaltete Abgassystem reduzieren.
Gestricktes Edelstahlgeflecht kann in Abgasentkopplungsbaugruppen integriert werden, da die Schlaufenstruktur kontrollierte Bewegungen ermöglicht und gleichzeitig mehrere Reibungskontaktpunkte zwischen den Drähten schafft.
Die korrekte Geflechtkonstruktion hängt vom Design des Entkopplers, der erforderlichen Flexibilität, der Installationsposition und dem erwarteten Bewegungsbereich ab.
Gestricktes Drahtgeflecht im Vergleich zu Edelstahlgeflecht
Gestricktes Drahtgeflecht und Edelstahlgeflecht sind unterschiedliche Produkte und sollten nicht als identische Komponenten behandelt werden.
Gestricktes Geflecht wird aus miteinander verbundenen Drahtschlaufen gebildet. Edelstahlgeflecht wird durch diagonales Kreuzen mehrerer Drahtträger hergestellt.
Gestricktes Geflecht ist im Allgemeinen komprimierbarer und anpassungsfähiger, während Geflecht oft als externe Rückhalte- oder Verstärkungsschicht verwendet wird.
Einige Designs für flexible Abgasrohre verwenden sowohl gestricktes Geflecht als auch Edelstahlgeflecht in derselben Baugruppe, da die beiden Strukturen unterschiedliche mechanische Funktionen erfüllen.
Kundenspezifischer Drahtdurchmesser
Der Drahtdurchmesser hat einen direkten Einfluss auf das Verhalten des fertigen gestrickten Geflechts.
Ein größerer Drahtdurchmesser erhöht im Allgemeinen das Gewicht und die Steifigkeit des Geflechts. Ein feinerer Draht kann eine leichtere und flexiblere Struktur bieten.
Der Drahtdurchmesser kann auch den Kompressionswiderstand, die Schlaufenflexibilität, die metallische Kontaktfläche und die Dicke der fertigen Hülse beeinflussen.
Aus diesem Grund sollte der Drahtdurchmesser zusammen mit der Geflechtdichte und der Anzahl der Stränge ausgewählt werden und nicht als isolierte Spezifikation.
Kundenspezifische Geflechtdichte
Die Geflechtdichte steuert, wie viel Edelstahldraht in einen bestimmten Bereich oder eine bestimmte Länge der gestrickten Hülse eingearbeitet wird.
Ein dichteres Geflecht enthält mehr metallisches Material und mehr Kontaktpunkte zwischen den Drähten. Ein offeneres Geflecht bietet normalerweise eine größere Flexibilität und ein geringeres Gewicht.
Unterschiedliche Designs von Abgasbälgen und Flexrohren können unterschiedliche Geflechtdichten erfordern. BSTFLEX kann die Strickkonstruktion gemäß Kundenmustern, Zeichnungen oder technischen Anforderungen anpassen.
Individueller Hüllendurchmesser
Der Schlauch gestrickten Drahtgeflechts kann in verschiedenen Durchmessern hergestellt werden, um zu Abgasbälgen, Flexrohren und Entkopplungselementen zu passen.
Der richtige Hüllendurchmesser ist wichtig für die Montageleistung. Eine zu enge Hülle kann die Bewegung einschränken, während eine zu lose Hülle möglicherweise nicht die erforderliche mechanische Wechselwirkung bietet.
Für die OEM-Entwicklung werden Kunden gebeten, den Balgaußendurchmesser, den erforderlichen Geflechtdurchmesser und die fertige Hüllenlänge anzugeben.
Verfügbare Materialien
Edelstahl wird häufig für Abgas-Gestricke verwendet, da er Korrosionsbeständigkeit, mechanische Haltbarkeit und Eignung für Hochtemperatur-Abgasumgebungen bietet.
Typische Materialoptionen umfassen Edelstahl 304 und 316. Andere Edelstahlqualitäten oder Hochtemperatur-Legierungsdrähte können gemäß Kundenspezifikationen bewertet werden.
Die Materialauswahl sollte Betriebstemperatur, Oxidationsbedingungen, Streusalzbelastung, Kondensation, Lebensdauer und die Einbauposition innerhalb der Abgasanlage berücksichtigen.
Technische Daten
| Produkt | Edelstahl-Drahtgestrickhülle |
|---|---|
| Konstruktion | Schlauchförmiges Drahtgestrick |
| Drahtkonfiguration | Eindraht- oder Mehrdrahtkonstruktion |
| Besondere Konstruktion | Dreidraht-Gestrick |
| Material | Edelstahl |
| Typische Sorten | 304, 316 oder kundenbasierte Qualität |
| Referenz-Hüllendurchmesser | 25 mm bis 150 mm, Sondergrößen verfügbar |
| Referenz-Drahtdurchmesser | 0,15 mm bis 0,30 mm, kundenspezifische Optionen verfügbar |
| Maschendichte | Kundenspezifisch |
| Gefchtslagen | Einzel- oder Mehrfachlagen je nach Design |
| Länge | Zuschnittlänge oder kontinuierliche Produktion |
| Anwendungen | Abgasbälge, Flexrohre, Abgasentkoppler und flexible Abgasgelenke |
| OEM-Service | Verfügbar |
| Musterentwicklung | Verfügbar |
Typische Anwendungen
- Automobil-Abgasbälge
- Flexible Abgasrohre
- Abgaskoppler für Kraftfahrzeuge
- Flexible Abgasverbindungen
- Abgassysteme für Nutzfahrzeuge
- Abgassysteme für Schwerlastkraftwagen
- Abgasanschlüsse für Generatoren
- Abgasleitungen für Industriemotoren
- Abgasbaugruppen für den Schiffsbau
- Drahtgestrick-Anwendungen für Schalldämpfer
OEM- und kundenspezifische Fertigung
BSTFLEX fertigt gestrickte Drahtgeflechthülsen gemäß Kundenzeichnungen, Mustern und Abmessungen der Abgaskomponenten.
Die kundenspezifische Produktion kann verschiedene Edelstahlsorten, Drahtdurchmesser, Strangzahlen, Hülsendurchmesser, Geflechtdichten und Fertiglängen umfassen.
Für Ersatzprojekte können Kunden auch eine vorhandene gestrickte Geflechthülse oder eine komplette Abgaskomponente zur Bewertung zur Verfügung stellen.
Diese musterbasierte Entwicklungsmethode ist nützlich, wenn die ursprüngliche Geflechtspezifikation nicht verfügbar ist, der Kunde jedoch die bestehende Konstruktion reproduzieren muss.
Für ein Angebot erforderliche Informationen
| Anwendung | Abgasfaltenbalg, Flexrohr, Entkoppler oder flexibles Verbindungsstück |
|---|---|
| Außendurchmesser des Faltenbalgs | Erforderlich |
| Durchmesser der Geflechthülse | Erforderlich |
| Fertiglänge | Erforderlich |
| Drahtmaterial | 304, 316 oder spezifizierte Sorte |
| Drahtdurchmesser | Erforderlich, falls spezifiziert |
| Anzahl der Drahtstränge | Einfach, zweifach, dreifach oder kundenspezifisch |
| Geflechtdichte | Zeichnung, Spezifikation oder Muster |
| Menge | Stück oder Meter |
| Zeichnung oder Muster | Empfohlen |
Warum BSTFLEX wählen
BSTFLEX konzentriert sich auf kundenspezifische thermische und mechanische Schutzkomponenten für Automobil- und Industrieanwendungen.
Bei Projekten mit gestricktem Edelstahlgeflecht unterstützen wir die zeichnungsbasierte Produktion, musterbasierte Entwicklung, kundenspezifische Drahtkonfigurationen und OEM-Fertigung.
Eine dreifädige Strickkonstruktion ist für Kunden erhältlich, die drei Edelstahldrähte benötigen, die zu derselben schlauchförmigen Geflechtstruktur verstrickt werden.
Wenn Sie einen Abgasfaltenbalg, ein flexibles Abgasrohr oder einen Abgasentkoppler für Kraftfahrzeuge entwickeln, senden Sie uns Ihre technische Zeichnung oder Ihr Muster zur Bewertung.
Häufig gestellte Fragen
Was ist eine gestrickte Drahtgeflechthülse aus Edelstahl?
Es handelt sich um eine röhrenförmige Metallhülse, die durch das Stricken von Edelstahldraht zu miteinander verbundenen Schlaufen hergestellt wird. Die resultierende Struktur ist flexibel, komprimierbar und für die Installation um Abgasbälge und flexible Abgaskomponenten geeignet.
Wofür wird gestricktes Drahtgeflecht in einem Abgassystem verwendet?
Es wird üblicherweise um Abgasbälge, Flexrohre und Abgasentkoppler verwendet, wo eine flexible Metallschicht für das Vibrationsmanagement, den Oberflächenschutz und die mechanische Unterstützung erforderlich ist.
Was ist ein dreifädiges gestricktes Geflecht?
Dreifädiges gestricktes Geflecht wird hergestellt, indem drei Edelstahldrähte während des Strickprozesses zusammengeführt werden, sodass die drei Drähte gleichzeitig die gestrickte Schlaufenstruktur bilden.
Ist gestricktes Drahtgeflecht dasselbe wie ein Edelstahlgeflecht?
Nein. Gestricktes Geflecht wird aus Drahtschlaufen gebildet, während ein Geflecht aus diagonal gekreuzten Drahtträgern hergestellt wird. Einige Abgasbaugruppen verwenden beide Produkte für unterschiedliche Funktionen.
Kann der Hülsendurchmesser angepasst werden?
Ja. Der Hülsendurchmesser kann entsprechend den Abmessungen des Abgasbalgs, des Flexrohrs oder der Entkopplungskomponente hergestellt werden.
Kann die Geflechtdichte angepasst werden?
Ja. Geflechtdichte, Drahtdurchmesser, Stranganzahl und Hülsendurchmesser können entsprechend der erforderlichen Abgasbaugruppe angepasst werden.
Kann BSTFLEX anhand eines vorhandenen Musters fertigen?
Ja. Kunden können eine vorhandene Geflechthülse, eine Abgasbalgbaugruppe oder ein Flexrohrmuster zur Bewertung der Abmessungen und Konstruktion bereitstellen.
Angebot anfordern
Für kundenspezifische gestrickte Drahtgeflechthülsen aus Edelstahl geben Sie bitte die Anwendung, den Hülsendurchmesser, den Drahtdurchmesser, die Edelstahlsorte, die Anzahl der Drahtstränge, die Geflechtdichte, die fertige Länge und die erforderliche Menge an.
Zeichnungen und vorhandene Muster sind für die OEM-Entwicklung willkommen.

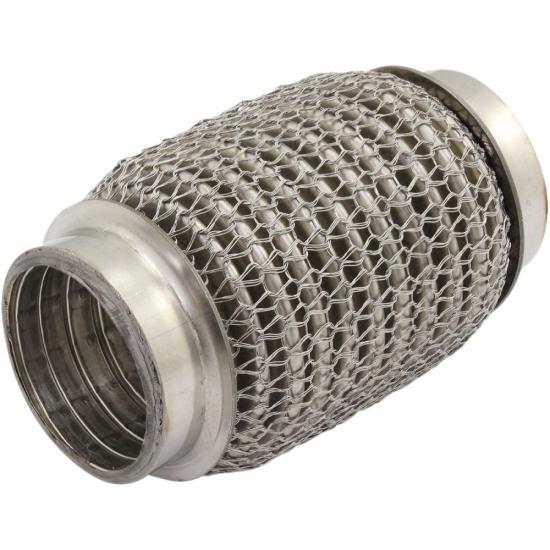

Gestrickte Drahtgeflechthülse aus Edelstahl für Abgasbälge und Flexrohre
