Hitzeschutzschläuche aus Aluminium sind keine einwandige Konstruktion. Ein Wellrohr aus Aluminiumfolie und ein ähnlich aussehendes, mit Glasfaser gefüttertes Rohr weisen gegenüber dem innenliegenden Bauteil unterschiedliche Materialoberflächen auf. Die Kaufentscheidung sollte mit diesem Unterschied beginnen, nicht mit dem silbernen Erscheinungsbild.
Ermitteln Sie bei einem Fahrzeugschlauch, einem Steuerkabel oder einem Kabelbaum zuerst die erforderliche Aufgabe: eine externe reflektierende Abdeckung, eine Verbund-Thermosperre oder ein Luftübertragungskanal. Dieser Leitfaden vergleicht zwei Well-Hitzeschutzrohr-Konstruktionen und erklärt, was vor dem Ersetzen der einen durch die andere zu überprüfen ist.
Zwei Wellrohre, zwei Wandkonstruktionen

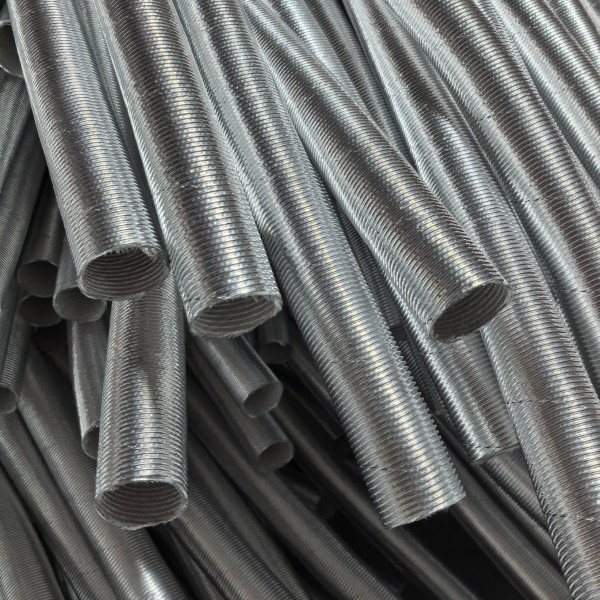

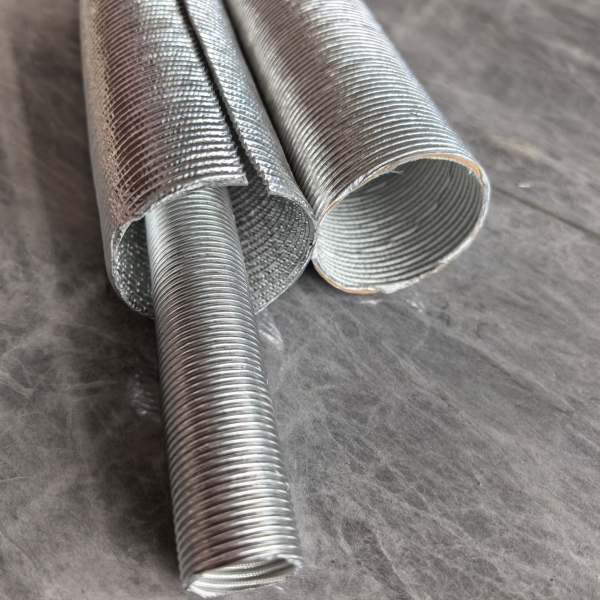

BSTFLEX führt Hitze-reflektierenden Wellschlauch aus Aluminiumfolie mit einer dreilagigen Aluminiumfolienwand auf. Das separate Hitzeschutzrohr aus Aluminiumfolie und Glasfaser besitzt eine Innenlayer aus Glasfaser und zwei Aluminiumschichten darüber.
| Auswahlpunkt | Gewellter Kabelschlauch nur aus Folie | Glasfasergefütterter Wellschlauch |
|---|---|---|
| Aufgeführter Wandaufbau | Drei Aluminiumfolienschichten. | Glasfaser innen, Aluminium in der Mitte und Aluminium außen. |
| Oberfläche, die dem geschützten Bauteil zugewandt ist | Die innere Aluminiumoberfläche. | Die Glasfaserschicht. |
| Grund für die Bewertung | Das Projekt erfordert eine geformte Aluminium-Schutzabdeckung ohne Textilfutter. | Das Projekt erfordert eine Verbundabdeckung mit einer Glasfaserschicht zwischen dem Aluminium und dem Bauteil. |
| Installationsfragen | Überprüfen Sie das geformte Spiel, den Zustand der Schnittkante, den Halt und die Kontaktpunkte. | Überprüfen Sie dieselben Merkmale sowie den Zustand des Futters und den im Inneren des Rohrs verfügbaren fertigen Raum. |
| Leistungsnachweis | Verwenden Sie die Ergebnisse für die ausgewählte Folienkonstruktion und die installierte Anordnung. | Verwenden Sie die Ergebnisse für die ausgewählte Verbundkonstruktion und die installierte Anordnung. |
Die Tabelle stellt keinen universellen Sieger fest. Ohne vergleichbare Testbedingungen kann eine Materialliste allein nicht zeigen, welchen Schlauch einen bestimmten Schlauch kühler hält oder im Betrieb länger hält.
Was bewirkt die Aluminiumoberfläche?
Eine reflektierende Aluminiumaußenseite wird verwendet, um die von nahegelegenen heißen Bauteilen absorbierte Strahlungswärme zu reduzieren. Eine Innenschicht aus Glasfaser sorgt für eine zusätzliche Wärmeschicht zwischen der Metallwand und dem geschützten Teil. Diese Funktionen sollten bei der Auswahl eines Aluminium-Glasfaser-Schlauchs separat betrachtet werden.
Keine der beiden Konstruktionen kühlt eine Leitung aktiv. Wenn das Bauteil selbst Wärme erzeugt oder eine heiße Flüssigkeit führt, überprüfen Sie dessen gesamte thermische Umgebung, anstatt anzunehmen, dass eine Außenabdeckung seine Temperatur senkt. Spezifizieren Sie den akzeptablen Zustand des geschützten Bauteils und nicht einfach die höchste für ein Abdeckmaterial beworbene Temperatur.
Identifizieren Sie für eine Designprüfung, ob die Last von einer nahegelegenen Strahlungsquelle, heißer Umgebungsluft oder direktem Kontakt stammt. Machen Sie eine Aussage zur Strahlungsexposition nicht zur Erlaubnis, den Schlauch auf einem Abgaskrümmer abzulegen.
Wann sollten Sie den reinen Foltienschlauch in Betracht ziehen?

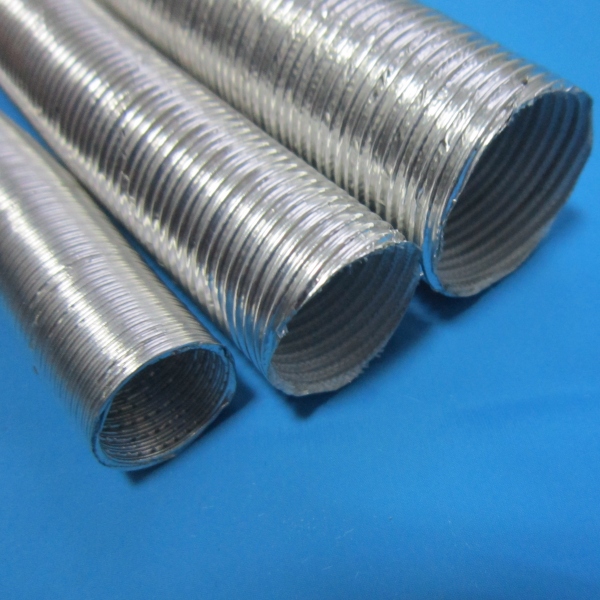

Beginnen Sie mit der reinen Folienkonstruktion, wenn die Zeichnung eine gewellte Aluminiumabdeckung verlangt und keine textile Innenschicht erforderlich ist. Das aufgeführte Produkt behält seine geformte Form bei, was bei der Überprüfung einer definierten Verlegung um eine bestehende Baugruppe herum nützlich ist.
Machen Sie die Auswahl von der tatsächlichen Installation abhängig. Bestätigen Sie, dass der Schlauch ohne Flachdrücken verlegt werden kann, dass seine Enden nicht an einer empfindlichen Schlauch- oder Kabeloberfläche anliegen und dass seine Halterungen ihn in Position halten. Gehen Sie nicht davon aus, dass das Hinzufügen weiterer Folienschichten ein ungetestetes thermisches Ziel erreicht.
Vergleichen Sie beim Ersatzteilkauf einen geschnittenen Abschnitt des Originalbauteils mit dem vorgeschlagenen Muster. Ein Foto von außen offenbart möglicherweise nicht, ob das alte Teil nur Folie, Glasfaser, Papier oder eine andere Auskleidung enthält.
Wann sollten Sie einen glasfasergefütterten Schlauch in Betracht ziehen?

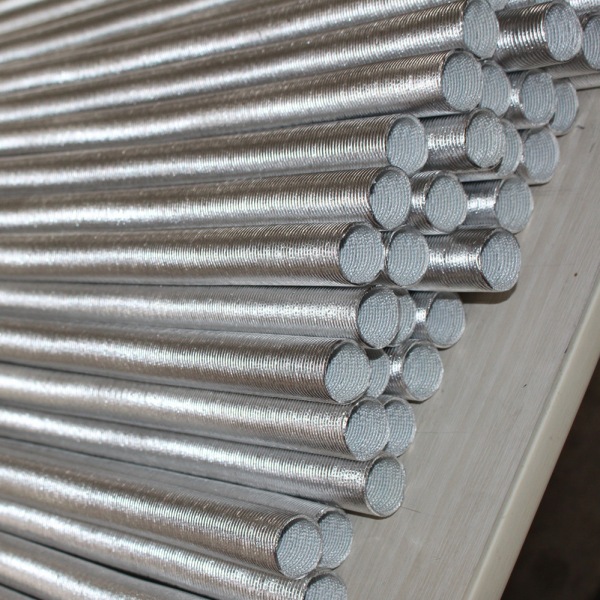

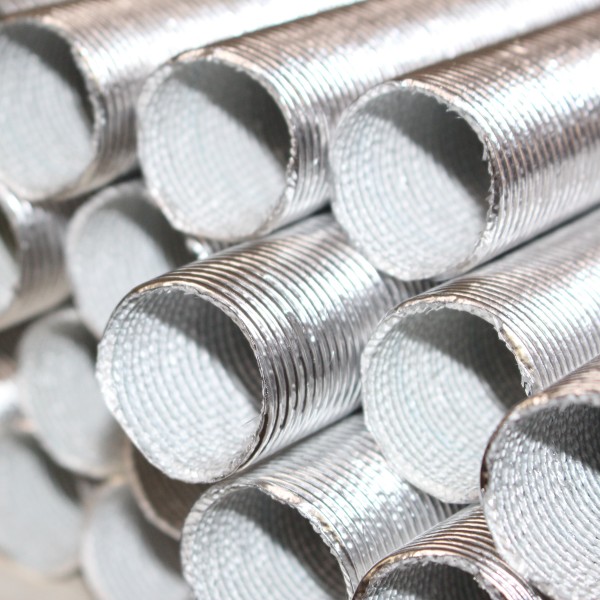

Bewerten Sie die glasfasergefütterte Konstruktion, wenn die Baugruppenspezifikation eine Verbundwand oder eine glasfaserne Innenseite erfordert. Das bestehende BSTFLEX-Produkt führt Schlauch-, Kabel- und Fluidleitungsschutz unter seinen Anwendungen auf, einschließlich Kühlmittel-, Klimaanlagen- und Kraftstoffleitungsbaugruppen.
Die Auskleidung verdient eine eigene Inspektion. Überprüfen Sie ihren Zustand an den Schnittenden, nach dem Formen und überall dort, wo sich das geschützte Bauteil gegen sie bewegen kann. Gehen Sie nicht davon aus, dass Glasfaser Scheuern automatisch beseitigt oder dass eine Auskleidung einen geringeren Abstand zu einer Wärmequelle ermöglicht.
Fordern Sie die vollständige Konstruktionsreferenz an. Eine allgemeine Anfrage nach einem „aluminisierten Glasfaserschlauch“ kann sonst offenlassen, ob der Lieferant einen gewellten Verbundschlauch oder einen weichen Gewebeschlauch anbietet.
Gewellte Hitzeschutzschläuche sind nicht dasselbe wie weiche Schläuche
Hitzeschutzschläuche werden auch als Bezeichnung für genähte oder geflochtene Textilprodukte mit einer reflektierenden Außenbeschichtung verwendet. Eine gewellte Ausführung sollte daher in der Bestellung ausdrücklich angegeben werden, wenn eine geformte Schlauchwand erforderlich ist.
Geben Sie die erwartete Einbauform an, anstatt „flexibel“ als einzige mechanische Anforderung zu verwenden. Ein Schlauch, der während der Montage verformt werden kann, ist allein deshalb noch nicht für eine kontinuierliche Bewegung qualifiziert. Wenn sich der Verlauf wiederholt bewegt, beziehen Sie diese Bewegung in die Anwendungsprüfung ein, bevor Sie die Wandung auswählen.
Gehen Sie außerdem nicht davon aus, dass sich ein gewellter Schlauch über einen großen Anschluss genauso aufdehnt wie ein dehnbares Geflecht. Legen Sie die Montageabfolge fest, bevor Sie die Nennweite freigeben.
Wählen Sie den Durchmesser nach der Komponente, nicht nach ihrer lichten Weite
Für den äußeren Schutz ist das relevante Ausgangsmaß die äußere Hüllkurve des abzudeckenden Teils. Die lichte Weite eines Kraftstoffschlauchs beschreibt beispielsweise nicht den Platz, der erforderlich ist, um ein Hitzeschutzrohr über dessen Außenmantel oder die Anschlussarmaturen zu schieben.
Erfassen Sie das größte Teil, über das der Schlauch geschoben werden muss, den finalen geschützten Bereich und den verfügbaren umgebenden Platz. Wenn der Schlauch installiert wird, bevor die Anschlussarmatur angebracht ist, geben Sie diese Reihenfolge auf der Zeichnung an. Wenn es sich um einen Austauschteil im Kundendienst nach der Montage handelt, überprüfen Sie die Zugänglichkeit separat.
Übernehmen Sie keinen universellen Aufmaß-Zuschlag. Passform, Bewegung, Rückhaltung und eine eventuell beabsichtigte Trennung sollten für die tatsächliche Baugruppe vereinbart werden. Geben Sie bei einem glasfasergefütterten Schlauch die nutzbare innere Öffnung des Endprodukts an und nicht den unfertigen Metalldurchmesser.
Zwei Einbaufälle, die die Auswahl verändern
Ein vorderkonfektionierter Schlauch mit großen Anschlussarmaturen
Der Schlauch passt möglicherweise auf den Schlauchkörper, lässt sich aber nicht über den Anschluss schieben. Entscheiden Sie zuerst, ob der Schutz während der Schlauchherstellung oder während des Fahrzeugeinsatzes angebracht wird. Klären Sie diese Montageeinschränkung, bevor Sie rein folienbasierte und glasfasergefütterte Muster vergleichen; die Auswahl einer anderen Wandstärke löst keinen unzugänglichen Montagepfad.
Eine geformte Kabelführung neben einer heißen Komponente

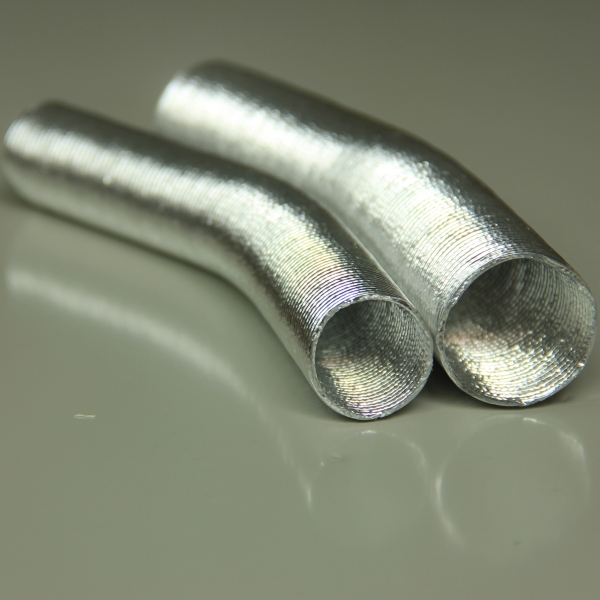

Die Überprüfung muss den gesamten geschützten Pfad umfassen, nicht nur den geraden Abschnitt. Überprüfen Sie nach dem Formvorgang den Innenradius, die Endpositionen und die Halterungen. Vergleichen Sie Kandidatenkonstruktionen in dieser Geometrie mit definierten Abständen zum Kabel und zur Wärmequelle, anstatt aus losen Mustern auf einer Werkbank auszuwählen.
Dies sind Auswahlausführungen, keine freigegebenen Fahrzeug-Einbausituationen. Behalten Sie die Abstände und Komponentenanforderungen des Fahrzeug- oder Geräteherstellers bei.
Ersetzen Sie keinen ähnlich aussehenden Luftkanal
Ein gewellter Aluschlauch kann zum Schutz von Komponenten oder zur Luftführung geliefert werden. Die Form allein bestimmt nicht seinen Verwendungszweck. Das APK-Heißluftkanalrohrwird beispielsweise mit Aluminium innen, Papier in der Mitte und Kunststoff außen beschrieben; das ist nicht dieselbe Wandung wie bei den hier verglichenen Schutzschläuchen.
Halten Sie die Anfrage eindeutig: „Außenmantel um einen Schlauch“ unterscheidet sich von „Kanal für den Transport erhitzter Luft“. Genehmigen Sie keinen Ersatz nur deshalb, weil beide Produkte biegsam sind oder eine Nennweite gemeinsam haben. Keine der beiden Beschreibungen belegt die Eignung zur Aufnahme von Verbrennungsgasen oder zum Transport von unter Druck stehendem Kraftstoff.
Überprüfen Sie Kontaktpunkte, Befestigung und Servicezugang
Betrachten Sie das Folgende als vorgeschlagene Entwurfsprüfliste. Der Projektingenieur sollte die geltenden Grenzwerte und die zugelassene Befestigungsmethode definieren.
| Ort | Zu klärende Frage |
|---|---|
| Schnittkanten | Kann eine freiliegende Kante während der Montage oder Bewegung den Schlauchmantel, die Kabelisolierung oder eine angrenzende Komponente berühren? |
| Biegungen | Beibehält das geformte Rohr die vereinbarte Öffnung und den vereinbarten Abstand ohne lokale Quetschungen oder Wandablösungen? |
| Klemmen und Halterungen | Hält die gewählte Befestigung den Schutz an Ort und Stelle, ohne den Schlauch oder die darunter liegende Komponente zu beschädigen? |
| Elektrische Schnittstellen | Werden metallische Kanten von freiliegenden Anschlüssen ferngehalten und wurde eine eventuell erforderliche elektrische Isolierung separat spezifiziert? |
| Servicestellen | Können Techniker Anschlüsse, Verschraubungen und die geschützte Komponente inspizieren, ohne ein Leck zu verdecken oder die Abdeckung zu beschädigen? |
Ein reflektierender Schlauch ist keine Reparatur für einen beschädigten Schlauch und sollte nicht dazu verwendet werden, ein ungelöstes Leck zu verdecken. Verwenden Sie eine Hitzeschutzangabe nicht als Nachweis für die dielektrische Isolierung, Druckfestigkeit oder Flammschutzzertifizierung.
Vergleichen Sie die fertigen Baugruppen, nicht zusammenhanglose Temperaturwerte
Vereinbaren Sie für einen aussagekräftigen Vergleich dieselbe geschützte Komponente, dieselbe Quellenposition, denselben Einbauweg und dieselbe Betriebsbedingungen für beide Kandidaten. Definieren Sie den Messort und das Akzeptanzlimit, bevor Sie die Ergebnisse auswerten.
Beziehen Sie den Einbauzustand in die Entscheidung mit ein: Ein Schlauch, der ein thermisches Ziel erfüllt, aber nicht in Position bleiben kann, ist kein akzeptabler Ersatz. Ebenso benötigt eine sauber sitzende Abdeckung dennoch die erforderlichen thermischen Nachweise. Zusätzliche Anforderungen hinsichtlich Vibration, Medieneinwirkung oder Umweltbedingungen sollten anwendungsbezogen separat spezifiziert werden.
Übertragen Sie nicht die Prüftemperatur, den Biegeradius oder die Hitzereduzierungsprotezent eines Mitbewerbers auf eine BSTFLEX-Konstruktion. Fordern Sie Belege an, die an das vorgeschlagene Teil und dessen beabsichtigte Verwendung geknüpft sind.
Fordern Sie das passende Well-Hitzeschutzrohr an
Senden Sie BSTFLEX die Außenabmessungen der zu schützenden Komponente, die größte Armatur, die erforderliche Abdecklänge und Fotos der Installation. Geben Sie an, ob die Spezifikation ein reines Folienrohr oder einen glasfaserverstärkten Verbundwerkstoff erfordert, und geben Sie die thermischen Bedingungen, Freiraumgrenzen und die zu erwartende Bewegung an.
Für ein bereits vorhandenes Teil ist ein Schnittfotografiematerial oder ein Referenzmuster nützlicher als ein bloßes Außenfoto. Geben Sie die Bestellmenge und die erforderliche Lieferlänge an. Die glasfasergefütterte Produktseite listet kundenspezifische kurze Längen, Großpackungen sowie eine optionale Innendämmschicht zur Überprüfung auf.
Vergleichen Sie die beiden Konstruktionen in dem BSTFLEX Hitzeschutzschlauch-Sortiment, oder Senden Sie Ihre Zeichnung und Anwendungsanforderungenfür ein Angebot.
FAQ: Aluminium-Hitzeschild-Schläuche
Ist jeder Aluminium-Hitzeschild-Schlauch mit Glasfaser ausgekleidet?
Nein. Das Sortiment von BSTFLEX umfasst dreilagige Aluminiumfolien-Wellschläuche und ein separates Verbundrohr mit einer Glasfaser-Innenschicht und zwei Aluminiumschichten. Bestätigen Sie den vollständigen Wandaufbau vor der Bestellung.
Ist glasfasergefütterter Schlauch immer besser als reiner Folienschlauch?
Nicht für jede Baugruppe. Die Innenschicht verändert die Konstruktion, aber das erforderliche thermische Ergebnis, der nutzbare Innenraum, die Kontaktbedingungen und die Installationsmethode müssen überprüft werden. Vergleichen Sie representative fertige Baugruppen, anstatt anzunehmen, dass eine Stückliste eine bessere Leistung beweist.
Kann ein gewellter Hitzeschutzschlauch Heizungsluftkanäle ersetzen?
Nicht automatisch. Der Schutz externer Komponenten und der Lufttransport sind unterschiedliche Aufgaben. Bestätigen Sie das beabsichtigte Medium, den Wandaufbau und die Systemanforderungen, bevor Sie einen Ersatz in Betracht ziehen.
Wie sollte ich die Größe des Schutzschlauchs spezifizieren?
Beginnen Sie mit der Außenhülle der geschützten Komponente und allen Armaturen, über die der Schlauch geführt werden muss. Geben Sie die fertige Innenöffnung, die abgedeckte Länge, die Installationsreihenfolge und den verfügbaren Freiraum an. Bestellen Sie die Abdeckung nicht allein anhand der Schlauchbohrung.
