Kfz-Enteiser-Luftkanal-Schlauch: So spezifizieren Sie Unter-Armaturenbrett-Heizungs- und Lüftungsschläuche

Oct 28, 2026

Kfz-Entfrostungskanal-Schlauch leitet beheizte, gekühlte oder Frischluft durch das Unter-Armaturenbrett-Belüftungssystem zu den Windschutzscheiben-Entfeuchterauslässen und Kabinenlüftungsöffnungen. Wenn ein Fahrzeug restauriert, umgebaut oder montiert wird, muss ein Ersatzschlauch mehr leisten als nur zwischen zwei Öffnungen zu passen: Er muss nach der Verlegung einen offenen Luftdurchgang beibehalten und im begrenzten Raum hinter dem Armaturenbrett angeschlossen bleiben.

Kunden nennen das Bauteil möglicherweise einen Entfrostungsschlauch, Autosonnenheizungs-Kanalschlauch, Heizungskanal unter dem Armaturenbrett, Heizungslüftungsschlauch oder flexiblen Kfz-HVAC-Kanal. Die Bezeichnungen überschneiden sich, aber die korrekte Kaufspezifikation hängt dennoch vom Luftweg, den passenden Anschlüssen, der Umgebung und der erforderlichen Wandkonstruktion ab.

Dieser Leitfaden konzentriert sich auf die Luftverteilung in der Fahrerkabine von Kraftfahrzeugen. Er verwendet die Begriffe Wärmerohr-Schlauch, Dieselheizungs-Abgasrohr und Entfrostungskanal nicht synonym.

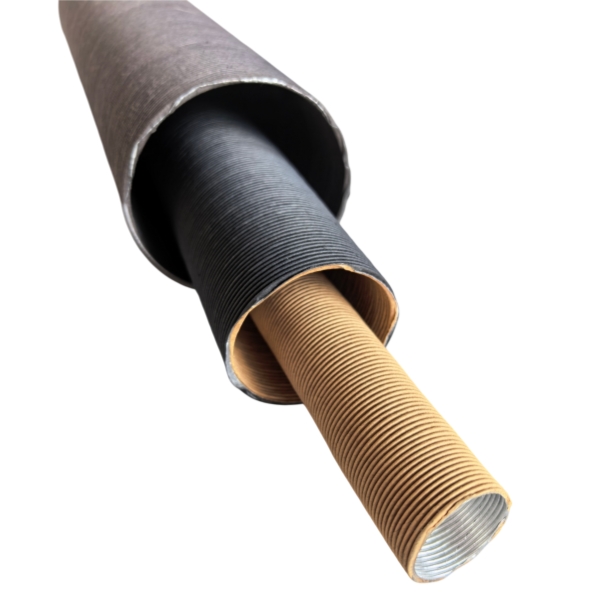

Automotive Defroster Duct Hose

Wo passt ein Entfrostungskanal-Schlauch in ein Fahrzeug?

In einem typischen Warmluft-Heiz- und Lüftungssystem bewegt sich die Luft durch das Heizungs- oder HVAC-Gehäuse und wird durch Klappen und Kanäle zur Windschutzscheibe, zu den Seitenscheiben-Entfeuchtern, den Fußraumauslässen oder den Kabinengittern geleitet. Je nach Design verbindet ein flexibler Kanal zwei starre Abschnitte oder verbindet ein Luftverteilungsgehäuse mit einer Lüftungsöffnung.

Ein abgenutzter oder flachgedrückter Schlauch kann die Luftzufuhr am Zielort beeinträchtigen. Eine schwache Windschutzscheiben-Entfrostung kann jedoch auch von einem blockierten Lufteinlass, einer defekten Modusklappe, einem Gebläsefehler oder einer anderen HVAC-Einschränkung herrühren. Überprüfen Sie das komplette System, bevor Sie ein Entfrostungsproblem dem Kanalmaterial zuschreiben.

Ersatz unter dem Armaturenbrett

Der Käufer benötigt normalerweise einen Schlauch, der zu den vorhandenen Lüftungsstutzen passt, der ursprünglichen Route folgt und installiert werden kann, ohne mehr Verkleidung als nötig zu entfernen. Die Steckerausrichtung und die endgültige Schnittlänge sind entscheidend.

OEM-Kabinenbelüftung

Der Käufer benötigt eine dokumentierte Kanalkonstruktion, genehmigte Zeichnungen, eine konsistente geformte Geometrie und eine wiederholbare Montage. Materialkonformität und Produktionsprüfung werden Teil der Spezifikation.

Entfrostungsschlauch ist kein Motor-Wärmerohr-Schlauch

Diese beiden Produkte können ähnlich aussehen, insbesondere bei älteren Fahrzeugen. Ihre Luftkreisläufe sind nicht dieselben. Ein Vergaser-Wärmerohrschlauch leitet normalerweise wärmere Ansaugluft aus dem Abgaskrümmer-Heizungsbereich zu einem Luftfilter. Ein Entfrostungskanal verteilt die Belüftungsluft im Fahrgastraum zu einem Fenster- oder Kabinenauslass.

Die Unterscheidung ist bei der Auswahl der Wand wichtig. Der BSTFLEX PAP Paper Aluminum Air Duct wird für die Fahrzeuginnenraumbelüftung beschrieben, einschließlich der Frischluftzufuhr zu Heiz- und Klimaanlagen. Diese Aussage sollte nicht als Freigabe für eine exponierte Motorraumroute, den Abgasbetrieb oder Außeninstallationen verstanden werden.

Wissen, welche Oberfläche der Luft zugewandt ist

Zwei relevante BSTFLEX-Produkte haben unterschiedliche Wandsequenzen. Der PAK Flexible Air Duct Hose hat Kraftpapier innen, Aluminiumfolie in der Mitte und eine schwarze PVC-Folie außen. Das PAP-Produkt hat Papier auf beiden Seiten der Aluminiumschicht. Eine Anfrage nach einem schwarzen Kanal kann daher auf eine andere Konstruktion hindeuten, nicht einfach auf eine andere Farbe.

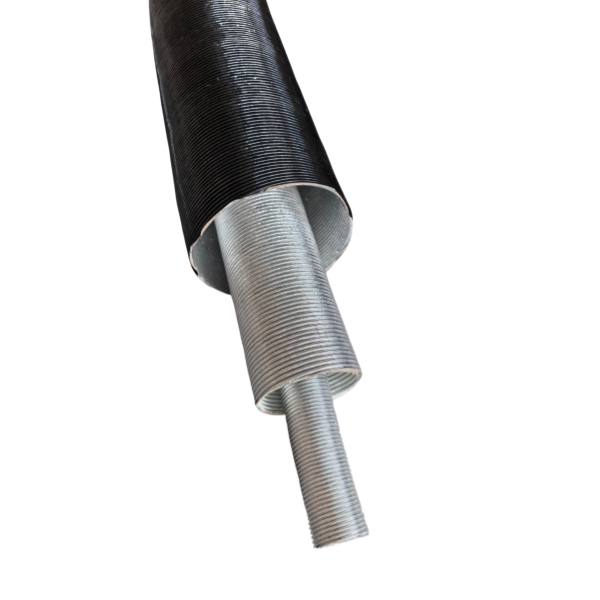

Automotive Defroster Duct Hose

Konstruktion Schichtreihenfolge, innen nach außen Was der Käufer bestätigen sollte
PAK Kraftpapier / Aluminiumfolie / schwarze PVC-Folie Ob die angegebene innere Papieroberfläche und die äußere Folie zur genehmigten HVAC-Baugruppe passen, einschließlich der Temperatur und eventueller Kabinenmaterialanforderungen.
PAP Papier / Aluminiumfolie / Papier Ob die Originalbaugruppe Papier auf beiden Seiten erfordert und ob die beabsichtigte Installation innerhalb des dokumentierten Innenbereichs-Geltungsbereichs bleibt.
APK Aluminium / Papier / Kunststofffolie Ob eine Aluminium-Innenfläche tatsächlich erforderlich ist; ersetzen Sie APK nicht einfach durch PAK, nur weil die Buchstaben ähnlich sind.

Das entsprechende APK Hot Air Ducting Pipe ist eine separate Konstruktion. Es gibt keinen Grund, eine Wandabfolge durch eine andere zu ersetzen, ohne die Installation und die Materialspezifikation des Kunden zu überprüfen.

Messen Sie den Stutzen vor der Auswahl des Schlauch-Innendurchmessers

Ein Enteisungsauslass oder HLK-Anschluss weist oft einen äußeren Stutzen auf, auf den der Schlauch passt. Dessen Außenmaß kann den erforderlichen Schlauch-Innendurchmesser bestimmen. Wo jedoch ein anderer Verbinder oder eine andere Einsteckanordnung verwendet wird, gilt diese Annahme möglicherweise nicht. Notieren Sie, wie der Schlauch befestigt wird, bevor Sie die Größenauswahl treffen.

  1. Identifizieren Sie beide Enden. Messen Sie den Gebläse- oder Verteilerkastenanschluss und den Zielauslass unabhängig voneinander. Sie haben möglicherweise nicht identische Stutzengrößen.
  2. Notieren Sie den Anschlusstyp. Zeigen Sie an, ob der Kanal über einen Stutzen passt, in einer Aussparung sitzt oder über einen Adapter angeschlossen wird.
  3. Prüfen Sie ovale und konische Abschnitte. Notieren Sie Haupt- und Nebenabmessungen sowie eine eventuelle unrunde Anschlussgeometrie.
  4. Messen Sie den verlegten Weg. Berücksichtigen Sie Kurven und die an beiden Enden erforderliche Länge für einen sicheren Sitz; eine Luftlinie kann irreführend sein.
  5. Prüfen Sie den umlaufenden Freiraum. Stellen Sie sicher, dass der Kanal nicht durch das Armaturenbrett, Halterungen für Kabel, Steuerkabel oder eine nahegelegene scharfe Kante eingeklemmt wird.

Bestätigen Sie nach dem Einpassen eines Probestücks, dass seine innere Öffnung an der engsten Biegung akzeptabel bleibt. Verlassen Sie sich nicht allein auf den nominalen Schlauch-Innendurchmesser, um nachzuweisen, dass die Installation den erforderlichen Luftstrom liefert.

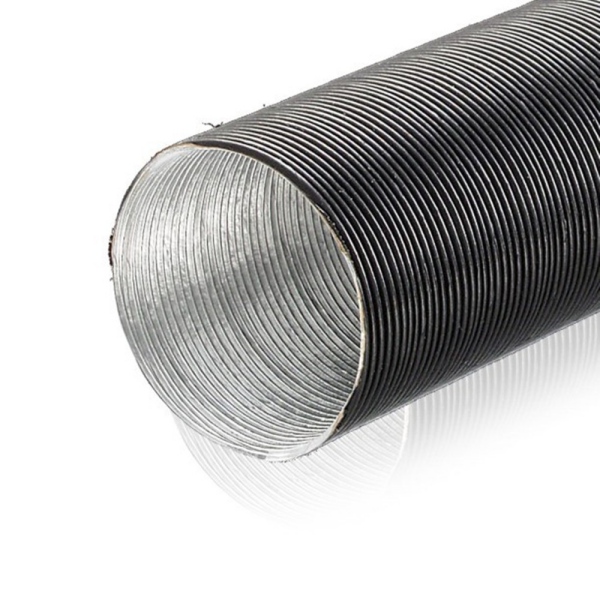

Automotive Defroster Duct Hose

Warum Suchergebnisse Zoll- und metrische Größen anzeigen

Käufer von Oldtimern und Zubehör suchen häufig nach Zollmaßen wie 1-1/2 Zoll, 2 Zoll, 2-1/4 Zoll oder 2-1/2 Zoll Defrosterschlauch. Andere Käufer verwenden Millimeter. Diese Begriffe sind nützlich, um einen vorhandenen Verbinder oder Ersatz zu identifizieren, aber sie stellen keine universelle Größentabelle für jedes Fahrzeug oder BSTFLEX Lagerprodukt dar.

Geben Sie bei einer OEM-Anfrage den erforderlichen tatsächlichen Innendurchmesser in Millimetern, die Toleranz, Anschlussdetails und eine eventuelle originale Zollbezeichnung an. Wenn ein Lieferant ein nominales Äquivalent vorschlägt, genehmigen Sie ein passendes Muster, anstatt nur eine gerundete Umrechnung zu akzeptieren.

Die Passform unter dem Armaturenbrett ist mehr als nur der Durchmesser

Installationsproblem Was zu untersuchen ist Vorgeschlagener Akzeptanznachweis
Schlauch knickt bei einer Biegung Verfügbarer Radius, Wandverhalten und die Position starrer Halterungen Foto des installierten Verlaufs und Inspektionsöffnung an der engsten Biegung
Schlauch rutscht vom Auslass ab Eingriffslänge, Endbeschaffenheit und zugelassene Haltemethode Montageversuch mit produktionsrepräsentativen Armaturen
Windschutzscheibenauslass erhält wenig Luft Kanalform, Verbindungsstellen und das gesamte HLK-Verteilersystem Luftstrom- oder Druckverlustvergleich unter einer vereinbarten Betriebsbedingung
Schlauch reibt an angrenzenden Teilen Stützpositionen, Bewegung und Kontakt am installierten Verlauf Freigabebeurteilung und Inspektion nach einem vereinbarten Haltbarkeitstest
Ersatzteil kommt in falscher Länge an Entspannter, gedehnter oder gestauchter Messzustand Genehmigte Schnittlängenneichnung und Verpackungszustand

Für einen Ersatzschlauch sind Fotografien des alten Bauteils hilfreich, aber ein Originalteil kann während jahrelanger Betriebszeit gedehnt, geschnitten oder verformt worden sein. Vergleichen Sie ihn nach Möglichkeit mit den passenden Anschlüssen des Fahrzeugs und der genehmigten Montagezeichnung.

Verwenden Sie kabinenspezifische Materialanforderungen

Fahrzeuginnenräume können Anforderungen hinsichtlich Entflammbarkeit, Geruch, Emissionen, Hitzebeständigkeit und andere stellen. Die korrekte Norm hängt vom Markt und der tatsächlichen Position des Bauteils ab. Wenn eine Entflammbarkeitsanforderung für Kraftfahrzeuge wie FMVSS 302 gilt, fordern Sie die relevanten Nachweise für die vorgeschlagene Konstruktion an; gehen Sie nicht davon aus, dass alle aluminiumpapier- oder PVC-ummantelten Kanäle getestet oder zugelassen wurden.

Importieren Sie gleichermaßen keine Temperaturklasse von einem anderen Heizungsschlauch und betrachten Sie eine Aluminium-Mittelschicht nicht als Beweis dafür, dass das gesamte Laminat für eine heiße Oberfläche geeignet ist. Das Papier, die Folie und alle Bindematerialien müssen jeweils im Kontext der finalen Wandung und Installation betrachtet werden.

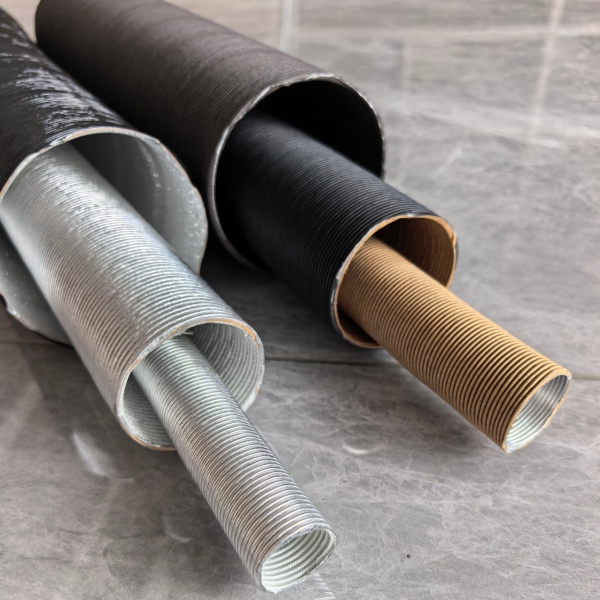

Automotive Defroster Duct Hose

Technische Grenze: Ein flexibler Enteisungskanal ist eine Luftführungskomponente. Er ist kein Kraftstoffschlauch, kein druckbeaufschlagter Kühlmittelschlauch, keine Bremsleitungsummantelung und keine Verbrennungsabgasleitung, nur weil verwandte Materialien anderswo in einem Katalog für Wärmeschutz auftauchen.

Musterfreigabe für einen OEM-Heizungslüftungsschlauch

Fordern Sie für die Wiederholungsproduktion ein Muster an, das die vorgeschlagene Wandkonstruktion und die Montagebedingungen repräsentiert. Ein praktischer Freigabedatensatz sollte folgende Punkte abdecken:

  • Materialidentität: PAK, PAP oder eine andere genehmigte Konstruktion mit der korrekten Schichtenreihenfolge von innen nach außen.
  • Fertige Abmessungen: Innendurchmesser, Außenhüllmaße, Länge und die vereinbarten Maßtoleranzen.
  • Qualität der Schnittkanten: keine inakzeptablen losen Materialien, Delaminierungen oder scharfe Überstände an den Verbindern.
  • Installierte Geometrie: ausreichende Öffnung nach der Verlegung durch das Armaturenbrett und keine Kollision mit nahegelegenen Bauteilen.
  • Integrität der Verbindung: die genehmigte Haltemethode hält den Schlauch, ohne dessen Wandung zu beschädigen.
  • Luftverteilungsleistung: Ergebnisse von erforderlichen Strömungs- oder Druckverlustprüfungen an der angegebenen Baugruppe.
  • Erforderliche Nachweise für Kabinenmaterialien: anwendbare Prüfdokumentation für die genaue Konstruktion, kein unzusammenhängendes Produkt.
  • Lieferzustand: verpackte Stücke behalten beim Auspacken und Installieren ihre akzeptable Form und Enden.

Vereinbaren Sie die Prüfmethoden und Annahmekriterien vor der Beurteilung. Ein optisch sauberer Schlauch allein beweist weder Luftstrom, Haltbarkeit noch Konformität.

Zwei Beschaffungsszenarien

Oldtimer-HVAC-Restaurierung

Die Priorität liegt normalerweise darin, die Passform und Verlegung eines verschlissenen Enteisungsschlauchs zu reproduzieren. Stellen Sie die Messwerte der Anschlüsse, Fotos von unter dem Armaturenbrett und die ursprüngliche Wandbeschreibung zur Verfügung. Vermeiden Sie es, eine universelle Fahrzeugpassform zu beanspruchen, es sei denn, diese wurde nachgewiesen.

Fahrzeug- oder Ausrüstungs-OEM-Programm

Die Priorität liegt auf der Wiederholbarkeit. Definieren Sie den Konstruktionscode, die Messbedingung, den Installationsweg, die Materialnachweise, die Verpackungsmethode und die Anforderungen an die Änderungskontrolle, bevor Sie die Serienbelieferung freigeben.

Was bei einer Angebotsanfrage zu senden ist

Vorgeschlagene RFQ-Informationen: Anwendung (Windschutzscheiben-Enteiser, Kabinenlüftung oder Heizungsauslass); Innendurchmesser und Toleranz; Anschlusszeichnungen oder -fotos; Gesamtlänge und Messbedingung; PAK- oder PAP-Konstruktionspräferenz; Betriebstemperaturbereich; gewünschtes Finish; relevante Kabinenmaterialanforderungen; Jahresbedarf; Mustermenge; und Verpackungsmethode.

Wenn der Originalkanal nicht verfügbar ist, stellen Sie Bilder beider Anschlussstutzen und des verfügbaren Verlegewegs zur Verfügung. Wenn eine alternative Schichtkonstruktion vorgeschlagen wird, kennzeichnen Sie diese zur technischen Überprüfung als Substitution und nicht als garantierten Drop-In-Ersatz.

Verwandte BSTFLEX-Produkte

Für schwarz kunststoffummantelte, papiergefütterte Verbundkanäle siehe den PAK Flexible Air Duct Hose. Für eine Papier-Aluminium-Papier-Konstruktion, die für geeignete Innenraumbelüftung bestimmt ist, siehe den PAP Paper Aluminum Air Duct. Andere Formen von Kanälen und Wärmeschutz sind aufgeführt unter Aluminisiertes Hitzeschutzrohr und Warmluftkanal.

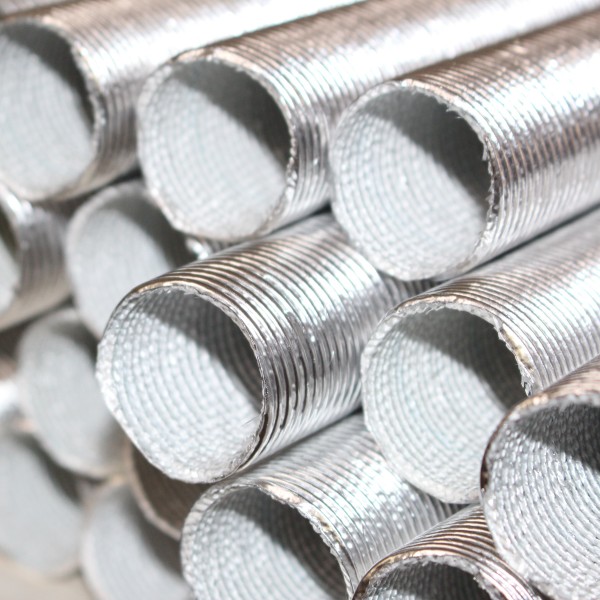

Automotive Defroster Duct Hose

Einen maßgeschneiderten KFZ-Enteiser-Luftschlauch anfragen

BSTFLEX unterstützt musterer- und zeichnungsbasierte Anfragen für Luftkanäle in Kfz-Luftführungssystemen. Senden Sie die Anschlussmaße, den vorgesehenen Einbauort im Fahrgastraum, die erforderliche Wandkonstruktion und die Bestellmenge. Das vorgeschlagene Material und die Produktionsspezifikation können dann anhand Ihrer Freigabeanforderungen überprüft werden.

Senden Sie Ihre HVAC-Kanalzeichnung oder Ihr Ersatzmuster

FAQ: Auto-Enteiser- und Heizungsluftschlauch

Was ist ein Enteiser-Luftschlauch?

Es handelt sich um einen flexiblen Luftkanal, der Belüftungs- oder Warmluft durch das Fahrzeug-HVAC-System zu den Windschutzscheiben-Enteiserdüsen oder anderen Fahrgastraumlüftungen leitet.

Ist ein Auto-Enteiser-Schlauch dasselbe wie ein Vergaser-Vorwärmschlauch?

Nein. Ein Enteiser-Schlauch verteilt die Luft im Fahrgastraum, typischerweise hinter dem Armaturenbrett. Ein Vergaser-Vorwärmschlauch leitet vorgewärmte Ansaugluft von einem Motoren-Hitzeschildbereich zum Luftfilter bei entsprechenden älteren Motoren.

Was ist der Unterschied zwischen PAK- und PAP-Kanälen?

Bei den genannten BSTFLEX-Produkten hat PAK Kraftpapier im Inneren, Aluminium in der Mitte und eine schwarze PVC-Folie außen. PAP hat Papier innen und außen um die Aluminiumschicht. Die Konstruktionen sollten ohne Anwendungsprüfung nicht ausgetauscht werden.

Wie wähle ich den richtigen Durchmesser für den Heizungskanal unter dem Armaturenbrett aus?

Messen Sie die Geometrie des Gegenstücks und bestätigen Sie, ob der Schlauch über oder in den Anschluss passt. Überprüfen Sie dann das angepasste Muster entlang der vorgesehenen Route, einschließlich eventueller ovaler Stutzen und enger Biegungen.

Sind alle flexiblen Luftkanäle für den Fahrzeuginnenraum zugelassen?

Nein. Material- und Leistungsanforderungen hängen vom Fahrzeug, Markt und Einbau ab. Fordern Sie entsprechende Nachweise für die genaue Schlauchkonstruktion an, einschließlich etwaiger erforderlicher Entflammbarkeitstests.
