Zündkerzenstecker und Zündkabel befinden sich oft nur wenige Zentimeter von Abgaskrümmern und Fächerkrümmern entfernt. In einem beengten Motorraum kann dies das Zündsystem sowohl kontinuierlicher Motorraumhitze als auch weitaus stärkerer lokalisierter Strahlungswitze aussetzen.
Aus diesem Grund werden Produkte, die als Zündkerzenstecker-Hitzeschilde, Zündkabel-Hitzeschutzschläuche, Zündkerzensteckerschutzvorrichtungen und Zündkabelschutzschläuche bezeichnet werden, häufig im thermischen Management von Kraftfahrzeugen eingesetzt.
Diese Begriffe werden manchmal als austauschbar behandelt, aber die Produkte schützen nicht immer denselben Teil des Zündsystems. Ein kurzer Steckerschutz konzentriert den thermischen Schutz um den Zündkerzenstecker und das Ende des Kabels herum, während ein längerer Zündkabelschlauch eine viel größere Länge der Zündleitung schützen kann.
Die Wahl zwischen ihnen beginnt mit einer Frage: wo tritt die schädliche Hitzeeinwirkung tatsächlich auf?
Der Abgaskrümmer oder Fächerkrümmer kann eine der stärksten Hitzequellen in einem Motorraum werden. Wenn ein Zündkerzenstecker oder ein Zündkabel nahe daran verlegt ist, kann das Bauteil Strahlungswitze ausgesetzt sein, selbst ohne die Abgasoberfläche zu berühren.
Das Risiko wird größer, wenn:
Hitzeeinwirkung kann herkömmliche Kabel- und Steckerwerkstoffe allmählich verhärten, reißen oder schwächen. In schweren Fällen kann eine Beschädigung der Isolierung zu Zündungsleckagen, Überschlägen oder Zündaussetzern beitragen.
Ein Hitzeschutzschlauch ersetzt weder die korrekte Kabelführung, noch sachgerechte elektrische Anschlüsse oder ein ordnungsgemäß funktionierendes Zündsystem. Sein Zweck besteht darin, eine zusätzliche thermische Barriere zu bieten, wo der normale Abstand das Bauteil nicht ausreichend schützen kann.

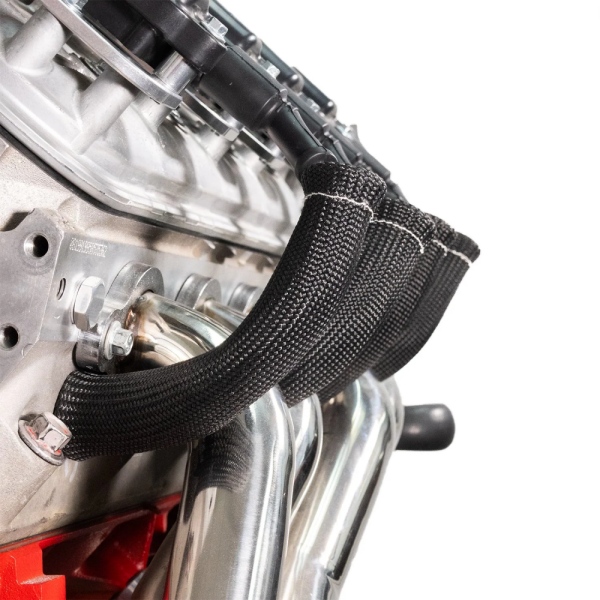

Ein Zündkerzenstecker-Hitzeschild ist normalerweise ein relativ kurzer Schlauch, der über den Zündkerzenstecker und den nahegelegenen Abschnitt des Zündkabels passt.
Sein Hauptzweck ist ein lokalisierter Schutz an der Stelle, an der der Stecker einem Fächerkrümmer oder Abgaskrümmer am nächsten ist.

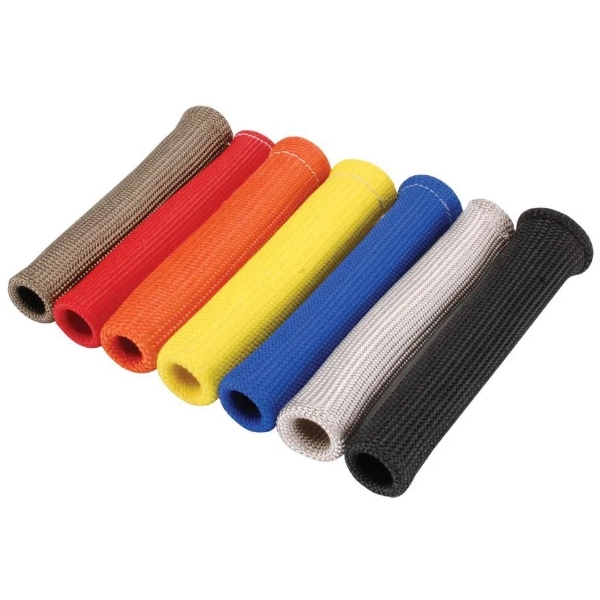

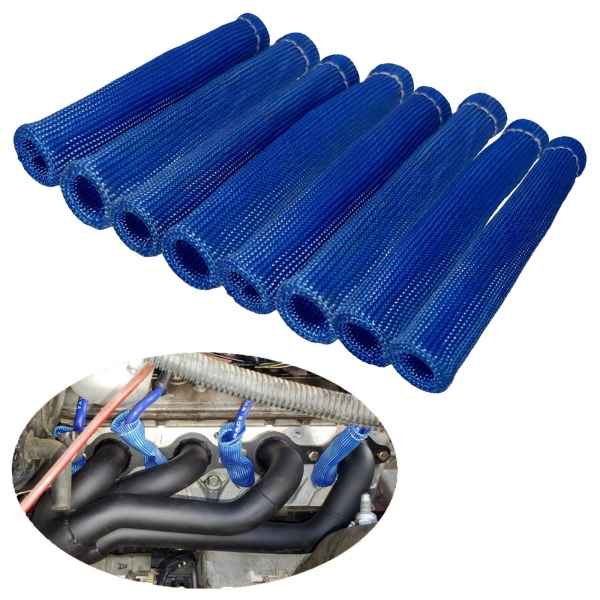

BSTFLEX liefert verschiedene Ausführungen für diese Anwendung, darunter den Spark Plug Boot Heat Shield Protector und den LAVA Volcanic Spark Plug Boot Heat Shield.
Diese Produkte verwenden flexible hochtemperaturbeständige Textilkonstruktionen, die über den Zündkerzenstecker gestreift werden können, anstatt einen starren, vorgefertigten Schild um jede Zündkerze herum zu erfordern.
Ein Hitzeschutz im Stecker-Stil ist in der Regel die logische Wahl, wenn:
Dies macht Stehbolzen-Hitzeschutzhülsen besonders nützlich in Motoren, bei denen die Abgasgeometrie an einzelnen Zylindern ein konzentriertes thermisches Problem erzeugt.
Eine Zündkabel-Hitzeschutzhülseschützt einen längeren Abschnitt des Zündkabels, anstatt sich nur auf den Zündkerzenstecker zu konzentrieren.
Die BSTFLEX Zündkabel-Wärmeschutzhülseverwendet eine gewobene Glasfaserkonstruktion mit einer hitzebeständigen Silikonaußenschicht. Sie ist für Kabel gedacht, die erhöhten Temperaturen um Krümmer und anderen Wärmequellen im Motorraum ausgesetzt sind.
Eine längere Hülse wird dann nützlich, wenn die thermische Belastung über den Zündkerzenanschluss hinaus anhält.
Ein Zündkabel kann beispielsweise den Stecker mit ausreichendem Abstand verlassen, aber dann über mehrere Zoll parallel zu einem Krümmerrohr verlaufen. Wenn man nur den Stecker schützt, bliebe das restliche Kabel ungeschützt.
Eine längere Zündkabelhülse ist in folgenden Fällen eine Überlegung wert:
| Auswahlpunkt | Zündkerzenstecker-Hitzeschild | Zündkabel-Hitzeschutzhülle |
|---|---|---|
| Hauptschutzbereich | Zündkerzenstecker und nahegelegenes Kabel | Langer Abschnitt des Zündkabels |
| Typische Länge | Kurzer, lokalisierter Schutz | Zugeschnitten oder geliefert zur Abdeckung einer erweiterten Verlegung |
| Primäre Verwendung | Heißer Bereich in der Nähe von Kerze und Krümmer | Erweiterte Kabelbelastung |
| Installation | Wird über den einzelnen Stecker geschoben | Über die Kabellänge installiert |
| Am besten geeignet für | Lokales Problem mit dem Krümmerabstand | Längere Hitzeeinwirkung im Motorraum |
| Häufiger Suchbegriff | Zündkerzenstecker-Schutzhülle | Zündkabel-Hitzeschutzschlauch |
Die Unterscheidung ist nützlich, da der Kauf eines Materials für höhere Temperaturen ein falsches Expositionsmuster nicht automatisch löst. Die Abdeckung ist genauso wichtig wie die Materialauswahl.
Einige Installationen erfordern beide Arten von Schutz.
Man nehme einen Motor, bei dem der Zündkerzenstecker nahe am Krümmer sitzt und das Zündkabel dann entlang der Auspuffseite des Zylinderkopfes weiterverläuft. Die ersten Zentimeter können einer erhöhten thermischen Belastung ausgesetzt sein.
In diesem Fall kann das Wärmemanagementsystem einen Steckerschutz um den Zündkerzenanschluss zusammen mit einem längeren Kabelschlauch entlang der exponierten Verlegung verwenden.
Dieser Ansatz unterscheidet sich davon, überall automatisch mehrere Schichten hinzuzufügen. Der Schutz sollte dem tatsächlichen Wärmepfad folgen.
Nicht jede Zündkabel-Anwendung erfordert einen dicken Textilschlauch. Wo Strahlungswärme das Hauptproblem ist, kann eine aluminisierte reflektierende Konstruktion nützlich sein.
Der BSTFLEX Aluminium-Zündkabel-Schutzschlauch kombiniert eine Glasfaserbasis mit einer hitzeflektierenden, aluminisierten Oberfläche.
Seine Funktion unterscheidet sich etwas von einem herkömmlichen farbigen oder silikonbeschichteten Kabelschlauch. Die metallische Außenfläche ist in erster Linie dafür ausgelegt, Strahlungswärme von nahegelegenen Auspuffteilen zu reflektieren.
Diese Konstruktion kann in Betracht gezogen werden, wenn:
Diese Unterscheidung ist bei der Auswahl eines jeden Hitzeschilds für Kraftfahrzeuge wichtig.
Strahlungswärme kann von einem heißen Krümmer oder Ansaugkrümmer über einen Luftspalt übertragen werden. Das Kabel muss den Auspuff nicht berühren, um heiß zu werden.
Kontaktwärme tritt auf, wenn das Schutzprodukt oder die Komponente eine heiße Oberfläche physisch berührt.
Produkte, die in erster Linie als reflektierende Barrieren konzipiert sind, sind im Allgemeinen dann am effektivsten, wenn ihre reflektierende Oberfläche der Wärmequelle zugewandt ist und ein Luftspalt verfügbar bleibt.
Flexible Hochtemperatur-Textil-Steckerschutzhüllen eignen sich möglicherweise besser für extrem enge Einbauten, bei denen die Aufrechterhaltung eines großen Luftspalts schwierig ist.
Die korrekte Konstruktion hängt daher von der tatsächlichen Motorgeometrie ab und nicht nur von der maximal angegebenen Materialtemperatur.
Überprüfen Sie vor der Auswahl eines Schlands die Verlegung an jedem Zylinder.
Gehen Sie nicht davon aus, dass alle Zylinder den gleichen Abstand haben. Bei vielen Motoren verlaufen ein oder zwei Zündkabel möglicherweise deutlich näher an einem Krümmerrohr als die anderen.
Erfassen Sie:
Diese Informationen helfen festzustellen, ob die Anwendung einen Kerzensteckerschutz, eine längere Kabelhülse oder beides benötigt.
Zündkerzenstecker sind in verschiedenen Ausführungen erhältlich. Je nach Zündanlage und Motorlayout kann der Stecker geradlinig, abgewinkelt oder für eine bestimmte Zylinderkopfgeometrie geformt sein.
Ein flexibler Hitzeschutz für Zündkerzenstecker ist nützlich, da er mehr Variationen als ein starres Bauteil ausgleichen kann, die Passform sollte jedoch dennoch überprüft werden.
Der Schutz sollte den erforderlichen Heißbereich abdecken, ohne:
Temperaturangaben sind nützlich, sollten jedoch nicht das einzige Auswahlkriterium sein.
Eine Hülse kann eine beeindruckende Materialtemperaturkapazität aufweisen und dennoch schlecht abschneiden, wenn sie:
Vergleichen Sie aus diesem Grund die gesamte Konstruktion, anstatt ein Produkt anhand eines einzigen Temperaturwerts auszuwählen.
Glasfaser wird häufig als Basismaterial für Hochtemperatur-Fahrzeugschläuche verwendet, da sie zu flexiblen Strukturen geflochten oder gewebt werden kann, die sich Kabeln, Leitungen und Steckern anpassen.
Verschiedene Oberflächenbehandlungen verändern dann das Verhalten des fertigen Schlauchs.
Zum Beispiel:
Diese Produkte sollten daher als fertige Konstruktionen verglichen und nicht einfach zusammengefasst werden, nur weil sie alle Glasfaser enthalten.

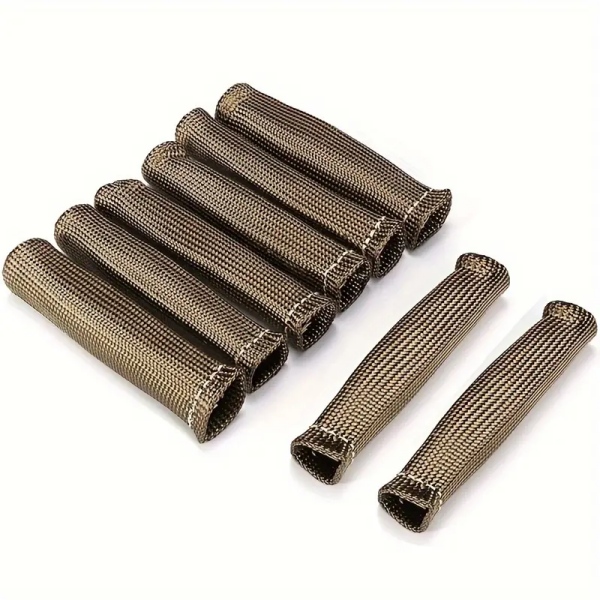

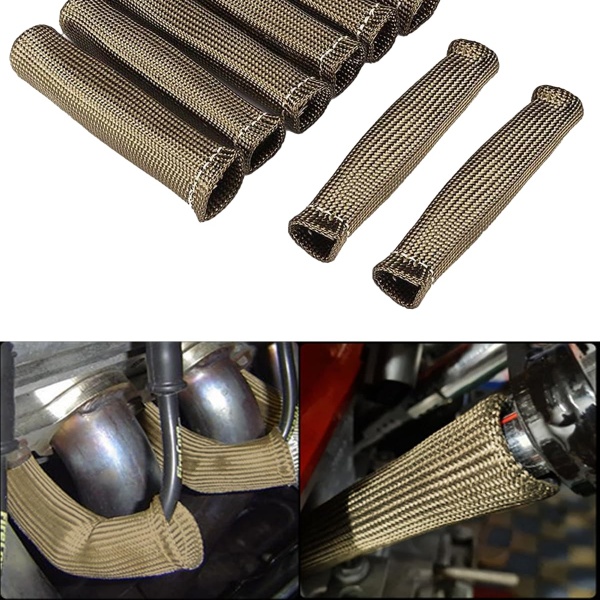

Eine weitere Option ist eine Konstruktion aus Vulkangesteinsfasern wie das BSTFLEX Zündkerzenstecker-Hitzeschild aus Vulkanfaser.
Diese Art von Steckerschutz ist für Hochtemperatur-Motorraumanwendungen gedacht, bei denen der Zündkerzenstecker nahe an Krümmern oder Auspuffkrümmern sitzt.
Seine flexible Konstruktion macht ihn für den lokalen Schutz geeignet, ohne dass um jede Kerze herum ein Metallteil gefertigt werden muss.
Beim Vergleich dieses Designs mit einem herkömmlichen Glasfaser-Steckerschutz sollten Käufer die erwartete thermische Belastung, die erforderliche Flexibilität, das Aussehen, die Verpackungsgröße und die Produktionsanforderungen berücksichtigen.
Nachrüstkrümmer können den verfügbaren Freiraum um die Zündkabel verändern. Ein Verlegeweg, der mit dem originalen Abgaskrümmer funktioniert hat, bietet möglicherweise keinen ausreichenden Abstand mehr.
Motorumbauten platzieren den Auspuff, die Lenkungskomponenten und die Zündkabel oft in einem viel engeren Bauraum als das ursprüngliche Fahrzeuglayout.
Ein Zündkabel, das an einem Krümmer anliegt oder unnötig nah daran verläuft, kann einer wesentlich höheren Hitzeeinwirkung ausgesetzt sein als eines, das mit ausreichendem Abstand verlegt wurde.
Kabelseparatoren, -clips und -halter helfen dabei, die vorgesehene Führung beizubehalten. Fehlende Befestigungsteile können dazu führen, dass sich das Kabel in Richtung einer heißen Oberfläche bewegt.
Turbocharged Motoren, Hochleistungsfahrzeuge, Wettbewerbsanwendungen und Fahrzeuge unter dauerhafter Last können eine anspruchsvollere thermische Umgebung erzeugen.
Ein Hitzeschild kann dazu beitragen, das Risiko von Zündkabelbeschädigungen durch übermäßige externe Hitze zu verringern. Wenn Hitze die Isolierung um das Kabel oder den Stecker beschädigt hat, kann eine verbesserte thermische Schutzwirkung diese spezifische Ursache beheben.
Eine Fehlzündung kann jedoch viele andere Ursachen haben, darunter:
Ein Zündkerzenstecker-Schutz sollte daher als thermische Managementkomponente betrachtet werden und nicht als Universallösung für jedes Zündproblem.
Dies hängt von der jeweiligen Materialkonstruktion und deren dokumentierten Betriebsgrenzen ab.
Wann immer möglich, bleiben eine gute Kabelführung und ein sinnvoller Abstand von Vorteil. Ein größerer Abstand zur Hitzequelle reduziert die thermische Belastung, noch bevor eine Isolierung überhaupt in Betracht gezogen wird.
Wenn sich eine enge Nähe bei der Installation nicht vermeiden lässt, muss die Konstruktion des Schutzschlauchs für die tatsächlichen Expositionsbedingungen ausgelegt sein.
Für OEM-Programme sollte die Anfrage (RFQ) klar angeben, ob es sich bei der erwarteten Belastung um Folgendes handelt:
| Installationsbedingung | Empfohlener Ausgangspunkt |
|---|---|
| Um den Zündkerzenstecker konzentrierte Hitze | Zündkerzenstecker-Hitzeschild |
| Mehrere Zentimeter freiliegendes Zündkabel | Zündkabel-Hitzeschutzschlauch |
| Starke Strahlungswärme bei etwas Abstand | Aluminisierter Plugs-Kabelschutzmantel |
| Sehr geringer Abstand zwischen Krümmer und Stecker | Hochtemperatur-flexibler Steckerschutz |
| Stecker und verlängertes Kabel beide freiliegend | Kombinierter Stecker- und Kabelschutz |
| OEM- oder ungewöhnliche Zündgeometrie | Sonderabmessungen nach Zeichnung oder Muster |
Für eine OEM-, Vertriebs- oder Handelsmarkenbestellung ist der Produktname allein nicht ausreichend.
Eine nützliche RFQ sollte Folgendes identifizieren:
Fotos und Zeichnungen sind besonders nützlich für Anwendungen, bei denen die Form der Manschette oder die Auspuffgeometrie ungewöhnlich ist.
Aftermarket-Kunden kaufen Zündkerzenschutzhüllen häufig als Sets entsprechend der Zylinderanzahl des Motors. OEM- und Vertriebsprogramme erfordern möglicherweise einen anderen Ansatz.
Mögliche Lieferformate umfassen:
Für Serienprogramme sollte die Verpackung bereits in der Angebotsphase festgelegt werden, damit die tatsächlichen Stückkosten das genaue Lieferformat beinhalten.
Der Schutz des Zündkerzensteckers ist nützlich, aber manchmal liegt das zugrunde liegende Problem in einer wesentlich größeren Konzentration von Abgaswärme.
Wenn Krümmer Zündkabel, Schläuche, Kabelbäume und benachbarte Komponenten gleichzeitig erhitzen, kann es erforderlich sein, sowohl die Wärmequelle als auch jede geschützte Komponente zu bewerten.
BSTFLEX fasst diese lokalisierten Lösungen unter seiner Produktreihe Weitere Hitzeschutzprodukte für Kraftfahrzeuge zusammen, während andere Produktfamilien Abgasisolierungen, reflektierende Schläuche und zusätzliche thermische Barrieren für den Motorraum abdecken.
Die richtige Lösung verwendet daher möglicherweise Komponentenschutz, Quellenschirmung oder eine Kombination aus beidem.
Es handelt sich um eine kurze, hochtemperaturbeständige Hülle oder einen Schutz, die bzw. der über einen Zündkerzenstecker gezogen wird, um die Hitzeeinwirkung durch nahegelegene Abgaskrümmer, Fächerkrümmer oder andere Wärmequellen im Motorraum zu reduzieren.
Eine Zündkabel-Hitzeschutzhülle ist eine längere Wärmeschutzhülle, die so konzipiert ist, dass sie einen Teil des Zündkabels abdeckt, wenn die Hitzeeinwirkung über den Zündkerzenstecker hinausgeht.
Nicht unbedingt. Ein Steckerprotektor konzentriert sich auf den Bereich des Zündkerzenanschlusses, während eine Kabelschutzhülle im Allgemeinen eine größere Länge abdeckt. Einige Installationen erfordern möglicherweise beides.
Beginnen Sie damit festzustellen, ob die Heizzone auf den Stecker beschränkt ist oder sich entlang des Zündkabels erstreckt. Berücksichtigen Sie dann den Abstand, die Strahlungswärme, einen möglichen Kontakt, die erforderliche Flexibilität und die vom Hersteller der Hülle dokumentierten Temperatur-Grenzwerte.
Ja. Ein aluminisierter Glasfasermantel kann dort nützlich sein, wo Strahlungswärme vom Auspuff das Hauptproblem ist, insbesondere wenn die reflektierende Oberfläche der Wärmequelle zugewandt sein kann.
Flexible Steckerprotektoren können viele gerade und gewinkelte Steckeranordnungen aufnehmen, aber die tatsächlichen Abmessungen sollten vor der Bestellung dennoch überprüft werden, insbesondere bei OEM-Programmen.
Kundenspezifische Abmessungen, Materialien, Farben, festgelegte Mengen und Verpackungen können je nach Anwendung bewertet werden. Stellen Sie für nicht standardmäßige Programme Zeichnungen, Fotos oder physische Muster zusammen mit der erwarteten Produktionsmenge zur Verfügung.
Der beste Zündkerzen-Hitzeschutz ist nicht automatisch das Produkt mit der dicksten Wandstärke oder dem höchsten angegebenen Temperaturwert.
Die richtige Lösung hängt davon ab, woher die Hitze kommt und wie stark das Zündsystem ausgesetzt ist.
Für konzentrierte Hitze um den Zündkerzenanschluss herum sollten Sie einen Zündkerzenstecker-Hitzeschutz oder einen Zündkerzenstecker-Hitzeschutz aus Vulkanfaser in Betracht ziehen.
Wenn ein längerer Abschnitt des Zündkabels durch die Heizzone verläuft, bietet ein thermisches Zündkabel-Schutzrohr einen erweiterten Schutz.
Wo Strahlungswitze das Hauptproblem ist, bietet ein aluminisierter Zündkabelmantel eine weitere Konstruktionsoption.
Senden Sie für OEM-, Vertriebs- oder Handelsmarkenanforderungen die Steckerabmessungen, den Zündkabeldurchmesser, den Auspuffabstand, Fotos, die erforderliche Menge und die Verpackungsanforderungen, damit die Hitzeschutzkonstruktion an den tatsächlichen Einbau angepasst werden kann.
