Bei Turbomotoren ist die Abgaswärmeabfuhr nicht optional, sondern entscheidend für Leistung, Langlebigkeit und Sicherheit. Eine der effektivsten, aber oft übersehenen Lösungen ist die Fallrohr-Isolierung Eine speziell für die extremen thermischen Bedingungen von Turbolader-Downpipes entwickelte Downpipe-Isolierung reduziert die Strahlungswärme erheblich, schützt umliegende Bauteile und stabilisiert die Abgastemperaturen für eine verbesserte Systemeffizienz.

Diese Seite bietet einen vollständigen, auf Ingenieure ausgerichteten Überblick über Abgasrohrisolierungen, einschließlich ihrer Funktionsweise, ihrer Notwendigkeit, der Materialoptionen, der Anwendungsbereiche und der Auswahlhilfe für Abgasanlagen in Kraftfahrzeugen und Industrieanlagen.

Was ist eine Fallrohrisolierung und wie funktioniert sie?

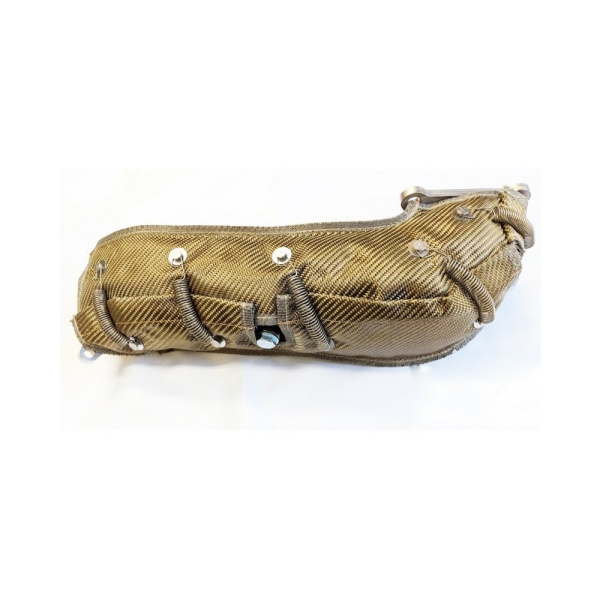

A Fallrohr-Isolierung Es handelt sich um eine Hochtemperatur-Wärmedämmung, die speziell für die Umhüllung des Turbolader-Fallrohrs – dem Abgasabschnitt direkt hinter dem Turbolader – entwickelt wurde. In diesem Bereich treten einige der höchsten Dauertemperaturen des Abgassystems auf, die unter Last oft 600–900 °C überschreiten.

Die Decke funktioniert durch Kombination Isolierfasern mit niedriger Wärmeleitfähigkeit mit hochtemperaturbeständige Außenschichten um drei Hauptfunktionen zu erfüllen:

1. Strahlungswärme enthalten erzeugt durch heiße Abgase

2. Reduzierung der Wärmeübertragung zu nahegelegenen Komponenten

3. Höhere Abgasgeschwindigkeit aufrechterhalten im Inneren des Rohres

Im Gegensatz zu herkömmlichen Auspuffbandagen handelt es sich bei einer Downpipe-Isolierdecke um ein geformtes, mehrschichtiges Isoliersystem, das für langfristige Haltbarkeit, wiederholte Temperaturwechsel und die rauen Bedingungen unter der Motorhaube ausgelegt ist.

Warum Turbomotoren eine Downpipe-Isolierung benötigen

Extreme thermische Belastung am Downpipe

Das Turbolader-Fallrohr ist folgenden Einflüssen ausgesetzt:

• Anhaltend hohe Abgastemperaturen

• Schnelle Temperaturzyklen während Beschleunigung und Verzögerung

• Eingeschränkter Luftstrom im Motorraum

Ohne Isolierung strahlt diese Wärme nach außen ab, erhöht die Temperaturen unter der Motorhaube und belastet die umliegenden Bauteile.

Häufige Probleme ohne Fallrohrisolierung

• Vorzeitige Alterung von Kabelbäumen und Sensoren

• Zersetzung von Gummischläuchen und Kunststoffverbindern

• Erhöhte Ansauglufttemperaturen

• Hitzestau verringert die Turboeffizienz

• Höheres Risiko hitzebedingter Ausfälle

Eine fachgerecht konstruierte Regenwasserisolierung behebt diese Probleme direkt an der Quelle.

Wichtigste Vorteile der Verwendung einer Fallrohrisolierung

1. Deutliche Reduzierung der Hitze unter der Motorhaube

Durch die Begrenzung des Wärmeverlusts durch Strahlung aus dem Abgasrohr kann eine Abgasrohrisolierung die Umgebungstemperaturen im Motorraum drastisch senken und so empfindliche Bauteile schützen.

2. Verbesserte Turboeffizienz

Durch die Wärmespeicherung im Abgasstrom wird die Energie des Abgases erhalten, was ein schnelleres Ansprechverhalten des Turboladers und stabilere Ladedruckeigenschaften ermöglicht.

3. Schutz benachbarter Komponenten

Kritische Bauteile wie Ölleitungen, Bremsleitungen, Kabelbäume und die Isolierung der Spritzwand profitieren von einer reduzierten Wärmebelastung.

4. Erhöhte Systemzuverlässigkeit

Niedrigere Außentemperaturen verringern die thermische Ermüdung und verlängern so die Lebensdauer sowohl der Abgaskomponenten als auch angrenzender Systeme.

5. Sauberere und besser kontrollierte Installation

Im Vergleich zu losen Auspuffbändern bietet eine Fallrohrisolierung eine gleichmäßige Abdeckung, sicheren Halt und ein professionelles Erscheinungsbild.

Materialien, die in Hochtemperatur-Fallrohrisolierungen verwendet werden

Die Leistungsfähigkeit einer Fallrohrisolierung hängt maßgeblich von ihrer Materialkonstruktion ab. Industrielle Isolierisolierungen bestehen typischerweise aus mehreren Lagen und sind auf optimale Isolierung und Langlebigkeit ausgelegt.

Innere Isolierschicht

Gängige Dämmstoffe sind:

• Glasfaser-Nadelmatte für kostengünstige Hitzebeständigkeit

• Hochsiliziumdioxid-Isolierung für extreme Temperaturumgebungen

• Basalt- oder Keramikfasern für kontinuierliche Hochtemperaturbelastung

Diese Materialien bieten eine geringe Wärmeleitfähigkeit und bleiben auch bei längerer Hitzeeinwirkung stabil.

Verstärkung und Vernähung

Hochtemperatur-Nähgarne wie Edelstahldraht, Quarzsandgarn oder Aramidgarne werden verwendet, um Delaminationen zu verhindern und die strukturelle Integrität während Vibrationen und Temperaturwechseln aufrechtzuerhalten.

Äußere Schutzschicht

Die Außenfläche ist so konzipiert, dass sie Abrieb, Ölkontakt, Feuchtigkeit und mechanischem Verschleiß standhält. Typische Optionen sind:

• wärmebehandeltes Glasfasergewebe

• Silica-Gewebe mit Ausfransschutzbehandlung

• Edelstahlgewebeverstärkung für extreme Bedingungen

Anwendungen von Downpipe-Isolierungen im Automobilbereich

Downpipe-Isolierungen finden breite Anwendung in den Bereichen Performance und Erstausrüstung der Automobilindustrie, unter anderem in folgenden Bereichen:

Turbogeladene Pkw

• Benzin- und Diesel-Turbomotoren

• Leistungsstarke und modifizierte Fahrzeuge

• Wärmemanagement in kompakten Motorräumen

Motorsport und Rennsport

• Anhaltend hohe Abgastemperaturen

• Maximale Anforderungen an die thermische Eindämmung

• Schutz von leichten, umgebenden Bauteilen

Schwerlast- und Diesel-Lkw

• Lange Betriebszyklen

• Hoher Abgasdurchsatz

• Verbesserte Zuverlässigkeit unter Dauerlast

Industrielle und nicht-automobile Anwendungen

Neben dem Einsatz im Automobilbereich finden Downpipe-Isolierungen zunehmend Anwendung in industriellen Turbosystemen:

• Industrielle Dieselgeneratoren

• Turbogeladene Kompressoren

• Stromerzeugungsanlagen

• Marine-Turbo-Abgassysteme

In solchen Umgebungen verbessert die Wärmedämmung die Betriebsstabilität, erhöht die Sicherheit und reduziert hitzebedingte Wartungsprobleme.

Downpipe-Isolierung vs. Auspuffbandage

Obwohl beide Lösungen darauf abzielen, die Abgaswärme zu reduzieren, unterscheiden sie sich hinsichtlich ihrer Leistung und Haltbarkeit deutlich.

Fallrohrisolierungen Sind:

• Mehrschichtige Dämmsysteme

• Konzipiert für bestimmte Rohrabschnitte

• Bessere Beständigkeit gegenüber Öl, Vibrationen und Temperaturschwankungen

Auspuffbandagen Sind:

• Einlagige Textilwickel

• Abhängig von der Installationstechnik

• Anfälliger für Abnutzung und Feuchtigkeitsspeicherung

Bei Turbo-Downpipes, wo Wärmekonzentration und Zuverlässigkeit entscheidend sind, ist eine spezielle Downpipe-Isolierung im Allgemeinen die überlegene Lösung.

Wie man die richtige Fallrohrisolierung auswählt

Bei der Auswahl der richtigen Fallrohrisolierung müssen mehrere technische Faktoren berücksichtigt werden:

Temperaturbewertung

Bewerten Sie sowohl die Dauer- als auch die Spitzentemperaturbelastung. Turbolader-Downpipes benötigen oft eine Isolierung, die für dauerhaft hohe Temperaturen ausgelegt ist und über eine zusätzliche Sicherheitsreserve verfügt.

Deckengröße und Abdeckung

Die Isolierdecke sollte den heißesten Abschnitt des Fallrohrs vollständig abdecken, ohne dabei Flansche, Sensoren oder Befestigungspunkte zu beeinträchtigen.

Materialverträglichkeit

Berücksichtigen Sie die Einwirkung von Öl, Wasser, Straßenschmutz und Vibrationen. Für raue Umgebungen werden verstärkte Außenschichten empfohlen.

Installationsumgebung

In beengten Motorräumen können dünnere, hocheffiziente Isoliermaterialien erforderlich sein, um ein Gleichgewicht zwischen Platzbedarf und Wärmeleistung zu erzielen.

Installations- und Wartungshinweise

Eine hochwertige Fallrohrisolierung ist für die einfache Montage mit Edelstahlhaken, Federn oder Befestigungssystemen konzipiert. Die korrekte Passform gewährleistet:

• Gleichmäßige Wärmeabdeckung

• Keine Bewegung während des Betriebs

• Langzeitbeständigkeit

Eine regelmäßige Überprüfung wird empfohlen, insbesondere im Motorsport oder bei Anwendungen mit starken Vibrationen, um sicherzustellen, dass die Decke sicher positioniert bleibt.

Warum Sie sich für BSTFLEX-Fallrohrisolierungen entscheiden sollten

BSTFLEX-Fallrohrisolierungen sind für professionelle Anwendungen im Bereich Wärmemanagement in der Automobil- und Industriebranche konzipiert. Zu den wichtigsten Vorteilen gehören:

• Hochtemperatur-Isoliermaterialien, ausgewählt für anspruchsvolle Umgebungen

• Verstärkte Nähte und Konstruktion für Vibrationsfestigkeit

• Kundenspezifische Größen und Konfigurationen für Erstausrüster- und Ersatzteilmarktanforderungen verfügbar

• Fertigung gemäß den Qualitätsmanagementsystemen ISO 9001:2015 und IATF 16949

• Nachgewiesene Erfahrung mit Lösungen zum thermischen Schutz von Abgasanlagen und Turboladern

Ob für Hochleistungsfahrzeuge, Schwerlast-Dieselsysteme oder industrielle Turboanlagen – BSTFLEX bietet zuverlässige Downpipe-Isolierlösungen, die auf die realen Betriebsbedingungen zugeschnitten sind.

A Fallrohr-Isolierung Die Abgaswärmeisolierung ist ein entscheidender Bestandteil moderner Strategien zur Turbolader-Wärmeableitung. Indem sie die Abgaswärme direkt an der Quelle ableitet, schützt sie umliegende Bauteile, verbessert die Turbolader-Effizienz und erhöht die Gesamtzuverlässigkeit des Systems. Für jeden Turbomotor, der in Umgebungen mit hohen Temperaturen oder beengten Platzverhältnissen betrieben wird, ist eine fachgerecht konstruierte Abgaswärmeisolierung keine optionale Verbesserung, sondern eine Notwendigkeit.

Wenn Sie Wärmeschutzlösungen für Turbolader-Downpipes evaluieren, ist die Auswahl einer professionell entwickelten Downpipe-Isolierung einer der effektivsten Schritte, die Sie unternehmen können, um die Wärme zu kontrollieren, die Leistung zu verbessern und die Lebensdauer der Komponenten zu verlängern.
