Verständnis der Technologie von geprägten Aluminium-Hitzeschilden

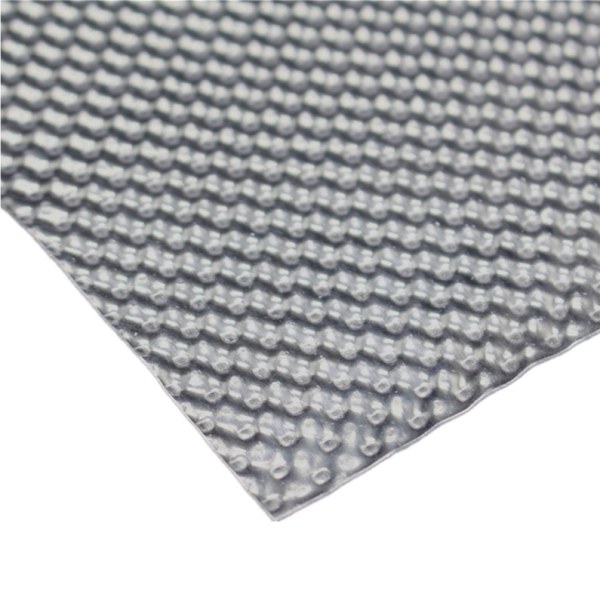

Ein Hitzeschild aus geprägtem Aluminium Es handelt sich um ein Wärmemanagementbauteil aus Aluminiumblech, das mechanisch in erhabene Muster gepresst wurde. Diese Muster dienen der Verbesserung der Wärmeleistung, der strukturellen Stabilität und der Luftstromkontrolle in Hochtemperaturumgebungen.

Im Gegensatz zu glatten Aluminiumblechen weisen geprägte Oberflächen eine kontrollierte Geometrie im Material auf. Diese Geometrie erhöht die Steifigkeit und erzeugt Mikro-Lufteinschlüsse, die die Wärmeübertragung reduzieren. Daher werden geprägte Aluminium-Hitzeschilde häufig dort eingesetzt, wo Gewichtsreduzierung, Wärmereflexion und Langlebigkeit entscheidend sind.

Von Abgasanlagen bis hin zu Industriegehäusen – Hitzeschutzlösungen aus geprägtem Aluminium werden so konstruiert, dass sie Leistung, Kosten und langfristige Zuverlässigkeit in Einklang bringen.

Wichtigste Vorteile von Hitzeschilden aus geprägtem Aluminium

Überlegenes Wärmemanagement

Geprägte Muster streuen die Strahlungswärme und begrenzen die direkte Wärmeleitung. Das Ergebnis ist eine verbesserte Wärmereflexion und niedrigere Oberflächentemperaturen an den geschützten Bauteilen.

Strukturelle Festigkeit ohne zusätzliches Gewicht

Durch Prägen werden Aluminiumbleche verstärkt, ohne dass die Dicke zunimmt. Dadurch erreichen dünnere Materialien eine höhere Steifigkeit, was geprägte Aluminium-Hitzeschilde ideal für Leichtbausysteme macht.

Langzeitbeständigkeit

Aluminium ist von Natur aus oxidations- und korrosionsbeständig. In Kombination mit einer Prägung behält das Material seine Form und Eigenschaften auch bei wiederholten Temperaturwechseln.

Geräusch- und Vibrationsreduzierung

Bei Anwendungen mit ständigen Vibrationen, wie z. B. bei Fahrzeugen und Maschinen, bieten geprägte Aluminium-Hitzeschilde eine bessere Beständigkeit gegen Ermüdung und Resonanz als flache Bleche.

Wo geprägte Aluminium-Hitzeschilde verwendet werden

Thermischer Schutz für Fahrzeuge

Die Automobilindustrie zählt zu den größten Abnehmern von Hitzeschilden aus geprägtem Aluminium. Typische Einsatzgebiete sind:

• Abgaskrümmer

• Schalldämpfer und Katalysatoren

• Turboladersysteme

• Unterbodenschutz

Durch die Reflexion von Wärme an empfindliche Bauteile verbessern geprägte Aluminium-Hitzeschilde die Sicherheit, die Effizienz und die Lebensdauer der Bauteile.

Industrie- und Fertigungsausrüstung

In industriellen Umgebungen schützen geprägte Aluminium-Hitzeschilde sowohl Anlagen als auch Personal. Typische Anwendungsbereiche sind:

• Hochtemperatur-Rohrleitungssysteme

• Stromerzeugungsanlagen

• Öfen und Wärmekammern

• Mechanische Gehäuse in der Nähe von Wärmequellen

Haushaltsgeräte und Energiesysteme

Haushalts- und Gewerbegeräte sind auf geprägte Aluminium-Hitzeschilde angewiesen, um in beengten Räumen sichere Betriebstemperaturen aufrechtzuerhalten, insbesondere in Öfen, Heizgeräten und Klimaanlagen.

Gängige Prägemuster und ihre Funktionen

Unterschiedliche Prägemuster dienen verschiedenen technischen Zwecken. Die Auswahl des richtigen Musters hängt von thermischen, mechanischen und gestalterischen Anforderungen ab.

Jedes Muster beeinflusst, wie das geprägte Aluminium-Hitzeschild mit Hitze, Luftströmung und mechanischer Belastung interagiert.

Material- und Dickenoptionen

Ein geprägtes Aluminium-Hitzeschild kann je nach Leistungsanforderungen aus verschiedenen Aluminiumlegierungen hergestellt werden.

Gängige Aluminiumsorten

• 3003 Aluminium: Hervorragende Formbarkeit und Wärmeleistung

• 5052 Aluminium: Höhere Festigkeit und Korrosionsbeständigkeit

• 8011 Aluminium: Kostengünstig für Anwendungen mit hohem Volumen

Typischer Dickenbereich

• 0,3 mm – Leicht und flexibel

• 0,6 mm – Standardgröße für Industrie und Automobilbereich

• 1,0 mm und größer – Hochleistungs-Wärmeschutz

Die Wahl der richtigen Legierung und Dicke gewährleistet, dass das geprägte Aluminium-Hitzeschild unter Betriebsbedingungen zuverlässig funktioniert.

Wie geprägte Aluminium-Hitzeschilde hergestellt werden

Die Herstellung eines geprägten Aluminium-Hitzeschilds umfasst mehrere kontrollierte Schritte:

1. Blattvorbereitung – Aluminiumspulen oder -bleche werden gereinigt und vorbereitet

2. Prägeverfahren – Präzisionswalzen erzeugen gleichmäßige erhabene Muster

3. Schneiden und Formen – CNC-Schneiden, Stanzen oder Biegen formt das Teil

4. Oberflächenveredelung – Optional können Beschichtungen oder reflektierende Schichten hinzugefügt werden.

5. Inspektion und Prüfung – Maß- und Sichtprüfung

Dieses Verfahren gewährleistet Konsistenz, Genauigkeit der Leistung und Skalierbarkeit für die Massenproduktion.

Thermische Leistung und Betriebsgrenzen

Ein gut konstruiertes, geprägtes Aluminium-Hitzeschild bietet einen gleichmäßigen Wärmeschutz über einen weiten Temperaturbereich.

Leistungsmerkmale

• Reflektiert einen hohen Anteil der Strahlungswärme

• Behält die Stabilität auch bei wiederholtem Erhitzen und Abkühlen bei.

• Widersteht Rissbildung, Verformung und Oberflächenbeeinträchtigung

In vielen Anwendungsbereichen funktionieren geprägte Aluminium-Hitzeschilde je nach Legierungswahl und Montageart bei Temperaturen bis zu 500–600°C effektiv.

Individuell gestaltetes Hitzeschilddesign aus geprägtem Aluminium

Standardprodukte erfüllen möglicherweise nicht immer die spezifischen Projektanforderungen. Kundenspezifische Hitzeschutzlösungen aus geprägtem Aluminium ermöglichen es Ingenieuren, die Leistung für besondere Bedingungen zu optimieren.

Anpassungsoptionen

• Maßgeschneiderte Prägemuster

• Mehrschichtige Konstruktionen

• Integrierte Dämmstoffe

• Komplexe Geometrien und Montagevorrichtungen

Kundenspezifische Designs sind besonders wertvoll für OEMs und Systemintegratoren, die eine verbesserte thermische Effizienz und kompakte Bauweisen anstreben.

Auswahl des richtigen geprägten Aluminium-Hitzeschilds

Bei der Auswahl eines Hitzeschilds aus geprägtem Aluminium sollten folgende Faktoren berücksichtigt werden:

Eigenschaften der Wärmequelle

Den Temperaturbereich, die Wärmerichtung und die Einwirkungsdauer verstehen.

Installationsumgebung

Berücksichtigen Sie Vibrationen, Feuchtigkeit, Chemikalien und Platzbeschränkungen.

Regulatorische und Qualitätsanforderungen

Die Automobil- und Industriebranche verlangt häufig die Einhaltung spezifischer Normen.

Lieferantenfähigkeiten

Ein zuverlässiger Lieferant sollte Materialexpertise, eine durchgängige Qualitätskontrolle und Unterstützung bei der individuellen Anpassung bieten.

Häufig gestellte Fragen (FAQ)

1. Warum ist die Prägung bei Hitzeschilden aus Aluminium wichtig?

Durch Prägung wird die Steifigkeit erhöht, die Wärmeübertragung reduziert und die Vibrationsfestigkeit verbessert, ohne das Gewicht zu erhöhen.

2. Ist ein Hitzeschild aus geprägtem Aluminium wiederverwendbar?

In vielen Anwendungsbereichen ja. Die Langlebigkeit von Aluminium ermöglicht eine langfristige Nutzung, sofern es nicht physisch beschädigt wird.

3. Können geprägte Aluminium-Hitzeschilde mit einer Isolierung kombiniert werden?

Ja. Mehrschichtige Konstruktionen mit isolierender Rückseite sind in Umgebungen mit extremer Hitze üblich.

4. Sind geprägte Aluminium-Hitzeschilde für den Außeneinsatz geeignet?

Ja. Aufgrund seiner Korrosionsbeständigkeit eignet sich Aluminium für den Einsatz im Freien und unter rauen Bedingungen.

5. Wie wähle ich die richtige Dicke?

Die Dicke hängt von der Temperatureinwirkung, der mechanischen Belastung und den Gewichtsbeschränkungen ab.

6. Können geprägte Aluminium-Hitzeschilde in Serie gefertigt werden?

Absolut. Prägen eignet sich sowohl für Kleinserien als auch für die Massenproduktion.

Schlussbetrachtung

Ein Hitzeschild aus geprägtem Aluminium ist eine bewährte Lösung für das Wärmemanagement in Automobil-, Industrie- und Gewerbeanwendungen. Die Kombination aus thermischer Effizienz, geringem Gewicht, hoher Festigkeit und flexibler Gestaltung macht es zur idealen Wahl für moderne Herausforderungen im Wärmemanagement.

Durch die Wahl des richtigen Materials, Prägemusters und Lieferanten können Unternehmen zuverlässigen Hitzeschutz erzielen und gleichzeitig Leistung und Kosten optimieren. Ob Standardausführung oder Sonderanfertigung – geprägte Aluminium-Hitzeschilde tragen wesentlich zur Verbesserung von Sicherheit, Effizienz und Produktlebensdauer bei.
