Ein Hitzeschild für Dieselpartikelfilter muss in einer Umgebung arbeiten, die sich wiederholt zwischen Kaltstart, normalem Abgasbetrieb, Regeneration und Abschaltung verändert. Er kann sich auch unter einem Lkw oder einer Maschine befinden, wo Vibrationen, Feuchtigkeit, Straßenverschmutzung und begrenzter Bauraum zum alltäglichen Betrieb gehören.
Aus diesem Grund sollte das Material für DPF-Hitzeschilde nicht allein nach einer Temperaturzahl ausgewählt werden. Der fertige Schild muss nahegelegene Bauteile schützen und gleichzeitig seine Geometrie, Befestigungsintegrität und den erforderlichen Abstand während des gesamten Betriebszyklus beibehalten.
BSTFLEX liefert geprägtes Edelstahl-Hitzeschildmaterial für kundenspezifische thermische Barrieren an Abgasanlagen und Diesel-Abgasnachbehandlungsanlagen. Das Material kann entsprechend der benötigten DPF-, DOC-, Abgasrohr- oder Unterboden-Schildgeometrie geschnitten, gefaltet, gestanzt und geformt werden.
Ein Dieselpartikelfilter fängt Rußpartikel aus dem Abgasstrom auf. Während der Regeneration wird angesammelter Ruß unter Verwendung erhöhter Abgasanlagentemperaturen oxidiert.
Dies erzeugt ein Thermomanagementproblem, das sich von einem herkömmlichen Niedrigtemperatur-Karosserieteil unterscheidet. Die Abgasnachbehandlungsbaugruppe kann sich in der Nähe von folgendem befinden:
Der Zweck eines DPF-Hitzeschilds besteht darin, die Hitze zu kontrollieren, die diese umliegenden Komponenten erreicht, ohne den Betrieb, die Inspektion oder die Wartung des Abgasnachbehandlungssystems zu beeinträchtigen.
Diese Begriffe werden oft zusammen verwendet, können aber unterschiedliche Konstruktionen beschreiben.
Ein DPF-Hitzeschild kann eine separat geformte Metallbarriere sein, die um oder neben der Abgasnachbehandlungskomponente positioniert ist.
DPF-Isolierung kann sich auf eine Isolierschicht beziehen, die in ein mehrschichtiges Schild oder eine andere thermische Baugruppe integriert ist.
Eine Einkaufszeichnung sollte daher festlegen, ob Folgendes gefordert ist:
Diese Produkte können ähnliche Metallwerkstoffe enthalten, weisen jedoch sehr unterschiedliche Anforderungen hinsichtlich Dicke, Herstellung und thermischer Leistung auf.
Edelstahl ist eine praktische Werkstofffamilie für die Abschirmung von Diesel-Abgasnachbehandlungen, da die Anwendung thermische Belastung mit strukturellen und ökologischen Anforderungen verbindet.
Ein DPF-Schild kann Folgendem ausgesetzt sein:
Diese Anforderungen machen die mechanische Beständigkeit neben der thermischen Leistung wichtig.

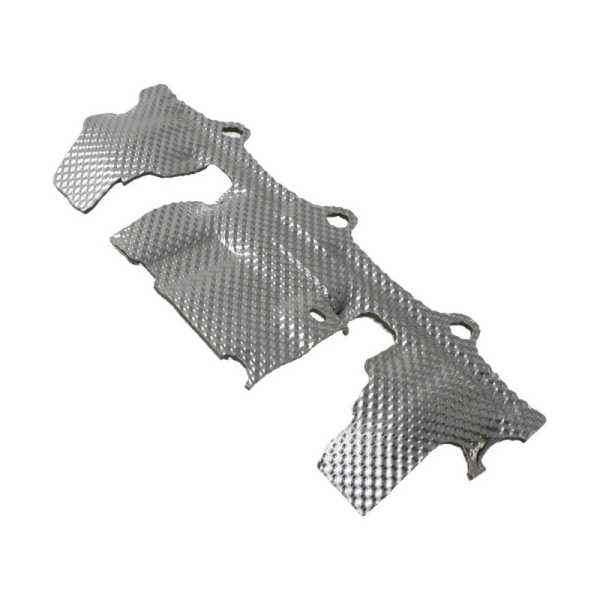

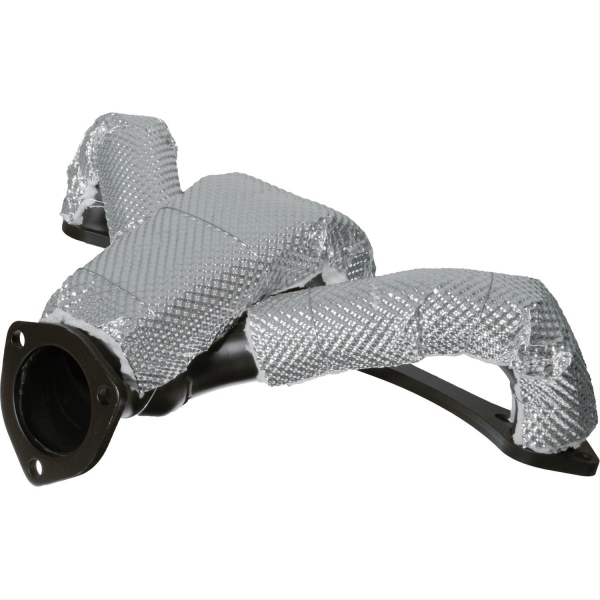

Das BSTFLEX Hitzeschutzblech aus Edelstahlverwendet eine geprägte Struktur statt einer vollständig flachen Oberfläche. Diese Geometrie kann die Steifigkeit von dünnem Metall verbessern und dem fertiggestellten Schild helfen, seine Form nach dem Schneiden und Formen beizubehalten.
Eine Anfrage, in der nur „Edelstahl-DPF-Hitzeschild“ steht, definiert das Material nicht vollständig.
Die Edelstahlgüte beeinflusst Eigenschaften wie:
Wenn der Fahrzeug- oder Gerätehersteller bereits eine Güte freigegeben hat, nehmen Sie diese genaue Anforderung in die Zeichnung und die Kaufspezifikation auf.
Wenn die Materialauswahl offen bleibt, geben Sie die Betriebsumgebung und die Anwendungsanforderungen an, damit infrage kommende Güten vor der Musterschneidung geprüft werden können.
Ersetzen Sie eine Edelstahlgüte nicht durch eine andere, nur weil beide kommerziell als hitzebeständiger Edelstahl beschrieben werden.
Der Einbauort des Schildes verändert seine thermische Beanspruchung.
Ein Schild, der sich nahe am DPF-Gehäuse befindet, ist einer strengeren thermischen Umgebung ausgesetzt und erfordert normalerweise eine sorgfältige Berücksichtigung der Materialgüte, der Befestigungen, der Wärmeausdehnung und der lokalen Freiräume.
Ein am Fahrgestell oder an der Bodenstruktur angebrachter Schild kann weiter vom DPF entfernt sein und hauptsächlich als Strahlungsschild wirken, der die Fahrzeugkarosserie und nahe gelegene Systeme schützt.
Wo eine einzelne Metallschicht den geforderten Zustand auf der geschützten Seite innerhalb des verfügbaren Bauraums nicht erreichen kann, kann eine Isolierschicht in die Baugruppe integriert werden.
Diese drei Konstruktionen sollten ohne technische Überprüfung nicht dieselbe Materialspezifikation teilen.
Ein Hitzeschild aus Metall sollte nicht unabhängig von seinem Einbauspalt bewertet werden.
Wenn das Metall vom DPF oder der Abgasoberfläche getrennt ist, kann die Konstruktion die direkte konduktive Wärmeübertragung begrenzen und das Blech hauptsächlich als Strahlungsschild nutzen.
Wird das Metall direkt an der heißen Komponente platziert, erzeugt dieser Kontakt einen konduktiven Pfad.
Das bedeutet, dass zwei Schilde aus demselben Edelstahl eine unterschiedliche Leistung erbringen können, nur weil einer einen wirksamen Luftspalt hat und der andere nicht.
Die Zeichnung sollte daher Folgendes definieren:
Überprüfen Sie den Mindestabstand bei heißem Abgassystem und unter Berücksichtigung der zu erwartenden Fahrzeugbewegung, nicht nur im kalten Zustand des Systems in der Werkstatt.
Große flache Bereiche aus dünnem Edelstahlblech können sich relativ leicht biegen. Eine Erhöhung der Metallstärke kann die Steifigkeit verbessern, erhöht jedoch auch das Gewicht und den Materialverbrauch.
Prägungen verleihen dem Blech eine dreidimensionale Geometrie und können die strukturelle Stabilität verbessern, ohne sich ausschließlich auf eine schwerere Grundmetallstärke zu verlassen.
Für Diesel-Abgasnachbehandlungs-Hitzeschilde kann eine geprägte Struktur Folgendes unterstützen:
Das Prägemuster muss mit dem nachfolgenden Umformvorgang kompatibel bleiben. Bereiche um enge Biegungen, Löcher oder Befestigungsschnittstellen erfordern möglicherweise andere Werkzeugüberlegungen als die breite Mitte des Paneels.
| Konstruktion | Typische Designrolle | Wichtigste Spezifikationspunkte |
|---|---|---|
| Einzelne geprägte Edelstahlschicht | Steife Strahlungsbarriere mit kontrolliertem Abstand | Güte, Stärke, Muster, Geometrie, Luftspalt und Befestigung |
| Doppelte Metallschicht | Erzeugt zusätzliche Trennung innerhalb der Schildbaugruppe | Innen- und Außenverkleidung, Abstand, Verbindung und Randkonstruktion |

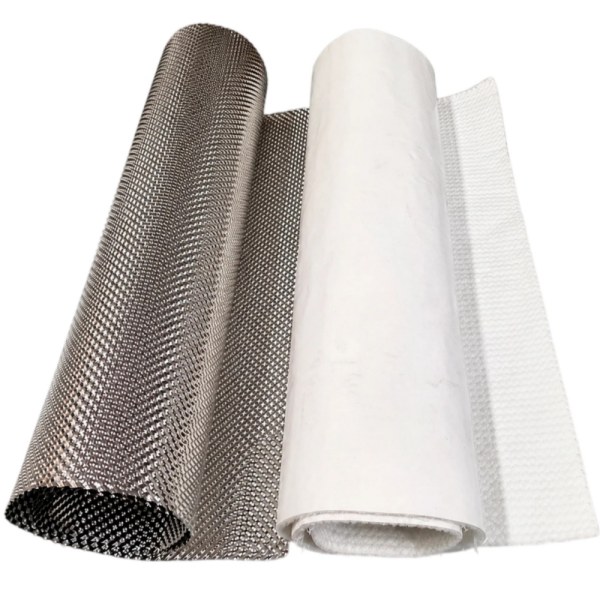

| Edelstahlverkleidung plus Isolierung | Fügt thermischen Widerstand hinzu, wo eine Metallbarriere allein nicht ausreicht | Verkleidung, Isoliermaterial, Dicke, Rückseite und Kantenabschluss |
| Vollständig geformte, isolierte Baugruppe | Anwendungsspezifischer Hitzeschutz, einbaufertig | Vollständige Zeichnung, Schnittstellen, thermische Anforderung und Abnahmekriterien |
Übertragen Sie die Temperaturbeständigkeit des Edelstahls nicht direkt auf die Isolierung, die Rückseite, die Befestigungselemente oder die fertige Baugruppe. Jede Schicht muss für ihre eigenen Betriebsbedingungen geeignet sein.
Ein DPF-Hitzeschild sollte nicht nur während des stationären Motorbetriebs validiert werden.
Das Testprogramm sollte den relevanten Nachbehandlungs-Lastzyklus abbilden, einschließlich der Bedingungen, die die höchsten Temperaturen für das Schild oder geschützte Bauteile erzeugen.
Je nach Fahrzeugprogramm kann dies Folgendes umfassen:
Gehen Sie nicht davon aus, dass der heißeste Zustand eintritt, während sich das Fahrzeug bewegt. Ein verringerter Luftstrom nach einem Lastwechsel oder dem Abschalten kann die Temperaturen rund um das Abgasnachbehandlungssystem verändern.
Durch Erhitzen verändern sich die Abmessungen von Abgaskomponenten und deren Hitzeschildern. Durch Abkühlen wird diese Bewegung umgekehrt.
Wenn ein Edelstahlschild an mehreren Befestigungspunkten stark eingespannt ist, können wiederholte Ausdehnungen und Kontraktionen lokale Spannungen um Laschen, Befestigungselemente, Biegungen oder Löcher herum erzeugen.
Das Befestigungsdesign sollte daher sowohl die thermische Bewegung als auch Vibrationen berücksichtigen.
Nützliche Merkmale können projektspezifisches umfassen:
Dies sind Gestaltungsoptionen, keine universellen Anforderungen. Ihre Abmessungen und Verwendung müssen für das tatsächliche Schild entwickelt werden.
Ein Luftspalt um das Hauptblech verhindert keine Wärmeleitung durch eine Halterung oder ein Befestigungselement, das mit einer heißen Abgaskomponente verbunden ist.
Verfolgen Sie bei einer Überprüfung des DPF-Hitzeschilds den vollständigen Wärmepfad durch:
Wenn eine geschützte Komponente zu heiß bleibt, obwohl die breite Schildoberfläche eine gute Leistung erbringt, kann eine leitfähige Befestigung einer der Bereiche sein, die untersucht werden müssen.
Viele Diesel-Abgasnachbehandlungssysteme sind unter Nutzfahrzeugen, Bussen, Baumaschinen oder anderen Maschinen positioniert.
Das Schild kann daher Bedingungen ausgesetzt sein, die bei einem geschützten thermischen Labortest nicht vorkommen.
Je nach Anwendung muss bei der Validierung möglicherweise Folgendes berücksichtigt werden:
Ein Material, das einen ersten Hitzetest besteht, sollte dennoch auf die für das Fahrzeug relevanten Haltbarkeitsbedingungen hin bewertet werden.
DPF-Systeme sind wartbare Baugruppen. Ein Hitzeschild sollte eine routinemäßige Inspektion oder Filterwartung nicht in einen unnötigen Demontagevorgang verwandeln.
Identifizieren Sie vor der Finalisierung der Schildkontur die Zugänglichkeitsanforderungen für:
Wenn ein Hitzeschild während der normalen Wartung entfernt werden muss, sollte das Befestigungsdesign eine wiederholte Montage ohne unkontrollierte Verformung ermöglichen.
Der Wartungszugang sollte auf der Montagezeichnung eingezeichnet sein, anstatt erst nach der Installation des ersten Serienschutzschildes entdeckt zu werden.
Moderne Diesel-Abgasnachbehandlungen können mehrere Komponenten wie den Diesel-Oxidationskatalysator, den Dieselpartikelfilter und das System zur selektiven katalytischen Reduktion umfassen.
Verwenden Sie „DPF-Hitzeschild“ nicht als generische Bezeichnung für jedes Hitzeschild in der gesamten Abgasnachbehandlungsbaugruppe.
Geben Sie bei einer OEM-Zeichnung den tatsächlichen Ort an:
Dies macht Lieferantengespräche präziser und trägt dazu bei, dass nicht verschiedene thermische Zonen als identische Materialanforderung behandelt werden.
Ein herkömmliches Auspuffrohr-Hitzeschild befasst sich in erster Linie mit der Wärme, die durch den durch ein Rohr strömenden Abgasstrom erzeugt wird. Ein Schild im DPF-Bereich ist Teil einer größeren Abgasnachbehandlungsumgebung, die sich ändernden thermischen Bedingungen ausgesetzt sein kann, die mit dem Betrieb und der Regeneration des Filters zusammenhängen.
Aus diesem Grund sollte eine Rohrschild-Spezifikation nicht ohne Überprüfung automatisch auf die DPF-Baugruppe übertragen werden hinsichtlich:
Weitere Optionen für das thermische Abgasmanagement finden Sie im BSTFLEX Sortiment an Abgashitzeschild-Isolierungen.
Die Lieferstufe sollte vor der Angebotserstellung festgelegt werden.
Rohmaterial: geprägtes Edelstahlblech, das für das eigene Schneiden und Formen des Kunden geliefert wird.
Zuschnitt: ein definiertes flaches Profil, bereit für die anschließende Umformung.
Geformtes Bauteil: ein dreidimensionales Blechschild mit den erforderlichen Biegungen, Löchern, Laschen und Kanten.
Isoliertes Bauteil: ein vollständiges Schild mit Metall- und Wärmedämmschichten.
Wenn ein fertiges Stanzteil benötigt wird, können Kunden auch das BSTFLEX Metallstanz-Hitzeschilde Sortiment.
| Zeichnungselement | Erforderliche Informationen |
|---|---|
| Material | Edelstahlsorte und anwendbare Materialspezifikation |
| Grundmetallstärke | Nennstärke und Toleranz |
| Prägung | Musterreferenz, Ausrichtung und Anforderungen an das kontrollierte Profil |
| Fertige Geometrie | Gesamtkontur, gekrümmte Oberflächen, Flansche und geformte Merkmale |
| Befestigung | Löcher, Langlöcher, Laschen, Halterungen und Befestigungsbezugsstellen |
| Abstand | Erforderlicher Abstand zum DPF und umliegenden Komponenten |
| Kanten | Beschnitten, entgratet, umgelegt, gefaltet oder anderer spezifizierter Zustand |
| Schichtaufbau | Einschichttig, mehrere Metallschichten oder Metall plus Isolierung |
| Wärmequellenseite | Deutlich markierte Ausrichtung |
Materiallieferanten können ein Projekt effektiver bewerten, wenn die thermische Anforderung die Einbausituation beschreibt, anstatt nur eine isolierte Temperatur anzugeben.
Nützliche Informationen umfassen:
Geben Sie an, welche Werte gemessen, berechnet oder geschätzt wurden. Dies verhindert, dass eine Annahme aus der frühen Entwicklung später als verifizierte Produktionsanforderung behandelt wird.
Materialzertifikate liefern Informationen über das gelieferte Metall. Sie belegen nicht die thermische Leistung des installierten DPF-Schilds.
Die Fahrzeug- oder Ausrüstungsvalidierung sollte die vollständige Baugruppe untersuchen.
Thermische Leistung: Messung der geschützten Komponenten unter dem vereinbarten Lastspiel, einschließlich regenerationsbedingter Bedingungen, sofern zutreffend.
Mechanische Haltbarkeit: Überprüfung von Laschen, Löchern, Nähten und der Form im unbelasteten Zustand nach der erforderlichen Wechsel- und Schwingungsbeanspruchung.
Freiraum: Stellen Sie sicher, dass das Hitzeschild während des Betriebs keinen Kontakt zum DPF, zum Abgasrohr oder zu angrenzenden Systemen hat.
Umweltbeständigkeit: Bewertung von Korrosion oder Verunreinigungen, sofern für die Installation relevant.
Wartungsfreundlichkeit: Bestätigung, dass die erforderlichen Sensoren, Klemmen und Filterschnittstellen zugänglich bleiben.
Edelstahl eignet sich hervorragend für DPF- und Diesel-Abgasnachbehandlungs-Hitzeschilde, da diese Anwendungen hohe thermische Belastungen, Vibrationen und Umgebungsbedingungen im Unterbodenbereich kombinieren können. Die genaue Edelstahlsorte und der Schildaufbau sollten für das jeweilige System ausgewählt werden.
Ein DPF arbeitet in einer Umgebung mit hohen Abgastemperaturen und kann während der Regeneration erhöhten thermischen Belastungen ausgesetzt sein. Ein Hitzeschild hilft dabei, die Wärmeeinwirkung auf umliegende Fahrzeug- oder Anlagenkomponenten zu kontrollieren.
Aluminium kann für einige sekundäre oder karosseriemontierte Strahlungsbarrieren in Betracht gezogen werden, wenn die gemessenen thermischen Bedingungen dies zulassen. Ein eng anliegendes DPF-Schild sollte anhand seiner tatsächlichen Betriebsumgebung und nicht allein nach dem Gewicht ausgewählt werden.
Nein. Ein Edelstahlabschlag kann die Metallbarriere oder Außenhaut bilden. Ein isoliertes DPF-Schild enthält zudem eine separate Wärmedämmschicht. Der vollständige Aufbau sollte in der Spezifikation angegeben sein.
Eine größere Materialstärke verändert die mechanische Festigkeit und Steifigkeit, aber die Materialstärke allein definiert nicht den Hitzeschutz. Luftspalt, Abdeckung, Oberflächenbeschaffenheit, Dämmschichten und Montage-Wärmepfade beeinflussen ebenfalls die Leistung.
Ja, wenn die Regeneration eine relevante Hochtemperatur-Betriebsbedingung für die Anwendung darstellt. Der Validierungszyklus sollte die thermischen Bedingungen reproduzieren, denen das Serienschild voraussichtlich ausgesetzt sein wird.
BSTFLEX liefert geprägte Edelstahl-Hitzeschildbleche und unterstützt kundenspezifische Blechgrößen, Muster und geformte Hitzeschildprojekte gemäß Zeichnungen, Mustern und Anwendungsanforderungen.
BSTFLEX liefert geprägte Edelstahl-Hitzeschildbleche für Dieselpartikelfilter, Katalysatoren, Abgasrohre und andere thermische Schutzprojekte im Automobil- oder Schwerlastbereich.
Senden Sie die Zeichnung der Abgasnachbehandlungsbaugruppe, die erforderliche Edelstahlsorte, die Grundmaterialstärke, die Prägeanforderung, die fertigen Abmessungen und die Prototypenmenge. Fügen Sie die DPF-Position, das Montage-Layout, den verfügbaren Freiraum und die Betriebsbedingungen bei, sofern verfügbar.
Für besonders anspruchsvolle thermische Umgebungen, in denen eine Nickellegierung in Betracht gezogen wird, bietet BSTFLEX auch Alloy 625 Inconel Hitzeschildmaterial an. Die Alternative sollte anhand einer definierten Materialanforderung bewertet und nicht als automatisches Upgrade betrachtet werden.
Senden Sie Ihre DPF-Hitzeschildzeichnung und RFQ an BSTFLEX zur Prüfung von Material, Prototyp und OEM-Produktion.
