Ein Hitzeschild für Dieselpartikelfilter muss in einer Umgebung funktionieren, die wiederholt zwischen Kaltstart, normalem Abgasbetrieb, Regeneration und Abschaltung wechselt. Er befindet sich möglicherweise auch unter einem Lkw oder einer Maschine, wo Vibrationen, Feuchtigkeit, Verschmutzung durch den Straßenverkehr und begrenzte Einbauverhältnisse zum Betriebsalltag gehören.
Aus diesem Grund sollte das Material für DPF-Hitzeschilde nicht allein nach einem Temperaturwert ausgewählt werden. Der fertige Schild muss nahegelegene Komponenten schützen und gleichzeitig seine Geometrie, Befestigungssicherheit und den erforderlichen Freiraum über den gesamten Betriebszyklus hinweg beibehalten.
BSTFLEX liefert geprägtes Hitzeschildmaterial aus Edelstahlfür maßgeschneiderte Wärmeisolierungen von Abgasanlagen und Diesel-Abgasnachbehandlungen. Das Material kann entsprechend der geforderten DPF-, DOC-, Auspuffrohr- oder Unterbodenschutz-Geometrie geschnitten, gefaltet, gestanzt und geformt werden.

Ein Dieselrußpartikelfilter fängt Partikel aus dem Abgasstrom auf. Während der Regeneration wird angesammelter Ruß durch erhöhte Abgassystemtemperaturen oxidiert.
Dies erzeugt ein Wärmemanagementproblem, das sich von dem eines herkömmlichen Tieftemperatur-Karosserieteils unterscheidet. Die Abgasnachbehandlungsbaugruppe kann nahe platziert werden bei:
Der Zweck eines DPF-Hitzeschilds besteht darin, die Hitze zu kontrollieren, die diese umliegenden Komponenten erreicht, ohne den Betrieb, die Inspektion oder die Wartung des Abgasnachbehandlungssystems zu beeinträchtigen.
Diese Begriffe werden oft zusammen verwendet, aber sie können unterschiedliche Konstruktionen beschreiben.
Ein DPF-Hitzeschild kann eine separate, geformte Metallbarriere sein, die um oder neben der Abgasnachbehandlungskomponente positioniert ist.
DPF-Isolierung kann sich auf eine Isolierschicht beziehen, die in ein mehrschichtiges Schild oder eine andere thermische Baugruppe integriert ist.
Eine Einkaufszeichnung sollte daher festlegen, ob die Anforderung Folgendes umfasst:
Diese Produkte können ähnliche Metallwerkstoffe enthalten, weisen jedoch sehr unterschiedliche Anforderungen an Dicke, Herstellung und thermische Leistung auf.
Edelstahl ist eine praktische Materialfamilie für Diesel-Abgasnachbehandlungsabschirmungen, da die Anwendung thermische Belastung mit strukturellen und ökologischen Anforderungen verbindet.
Ein DPF-Schutz kann folgenden Problemen ausgesetzt sein:
Diese Anforderungen machen die mechanische Haltbarkeit neben der thermischen Leistung wichtig.

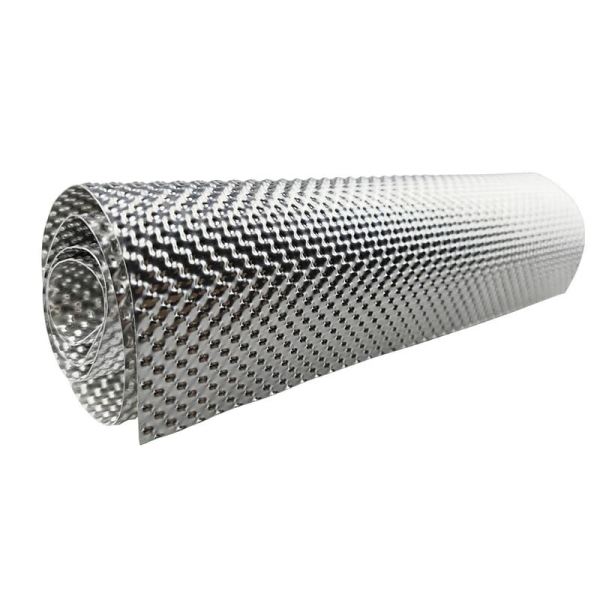

Das BSTFLEX Edelstahl-Hitzeschutzblechverwendet eine geprägte Struktur anstelle einer völlig flachen Oberfläche. Diese Geometrie kann die Steifigkeit von dünnem Metall verbessern und dem fertigen Schild helfen, seine Form nach dem Schneiden und Formen beizubehalten.

Eine Anfrage, in der nur „Edelstahl-DPF-Hitzeschild“ steht, definiert das Material nicht vollständig.
Die Edelstahlgüte beeinflusst Eigenschaften wie:
Wenn der Fahrzeug- oder Ausrüstungshersteller bereits eine Sorte freigegeben hat, nehmen Sie diese genaue Anforderung in die Zeichnung und die Beschaffungsspezifikation auf.
Wenn die Materialauswahl offen bleibt, geben Sie die Betriebsumgebung und die Anwendungsanforderungen an, damit infrage kommende Sorten vor der Musterahme überprüft werden können.
Ersetzen Sie eine Edelstahlsorte nicht einfach deshalb durch eine andere, weil beide im Handel als hitzebeständiger Edelstahl bezeichnet werden.
Die Position des Hitzeschilds verändert dessen thermische Belastung.
Ein Schild, das sich nahe am DPF-Gehäuse befindet, ist einer höheren thermischen Belastung ausgesetzt und erfordert normalerweise eine sorgfältige Berücksichtigung von Materialgüte, Befestigungen, Wärmeausdehnung und lokalen Abständen.
Ein Schild, das am Fahrgestell oder an der Bodenstruktur befestigt ist, kann weiter vom DPF entfernt sein und primär als Strahlungsbarriere dienen, die die Fahrzeugkarosserie und nahegelegene Systeme schützt.
Wenn eine einzelne Metallschicht den erforderlichen geschützten Zustand im verfügbaren Bauraum nicht erreichen kann, kann eine Isolierschicht in die Baugruppe integriert werden.
Diese drei Ausführungen sollten nicht ohne technische Prüfung dieselbe Materialspezifikation aufweisen.
Ein Hitzeschild aus Metall sollte nicht unabhängig von seinem Einbauspalt bewertet werden.
Wenn das Metall vom DPF oder der Abgasoberfläche getrennt ist, kann das Design die direkte wärmeleitende Wärmeübertragung begrenzen und das Blech primär als Strahlungsbarriere nutzen.
Wenn das Metall direkt an der heißen Komponente anliegt, erzeugt dieser Kontakt einen Wärmeleitpfad.
Dies bedeutet, dass zwei Schilde aus demselben Edelstahl eine unterschiedliche Leistung erbringen können, einfach weil eines einen wirksamen Luftspalt hat und das andere nicht.
Die Zeichnung sollte daher Folgendes definieren:
Überprüfen Sie den Mindestabstand bei heißem Abgassystem und unter Berücksichtigung der zu erwartenden Fahrzeugbewegung, nicht nur im kalten Zustand des Systems in der Werkstatt.

Große flache Bereiche aus dünnem Edelstahlblech können sich relativ leicht biegen. Eine Erhöhung der Metallstärke kann die Steifigkeit verbessern, erhöht jedoch auch das Gewicht und den Materialverbrauch.

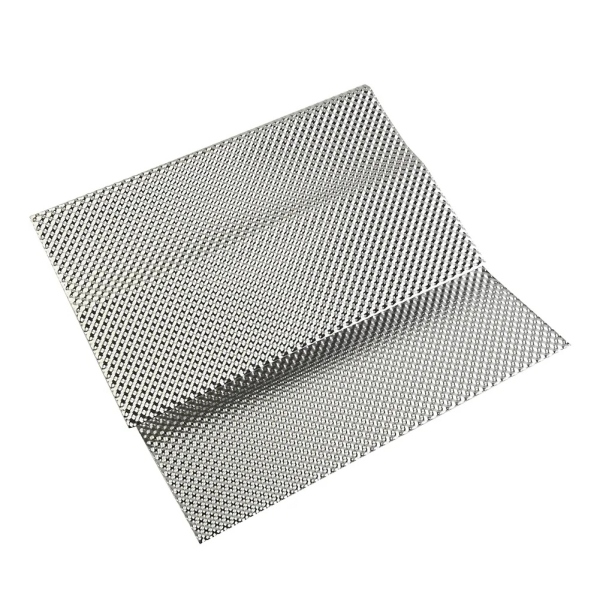

Prägungen verleihen dem Blech eine dreidimensionale Geometrie und können die strukturelle Stabilität verbessern, ohne sich ausschließlich auf eine schwerere Grundmetallstärke verlassen zu müssen.
Für Diesel-Abgasnachbehandlungs-Hitzeschilde kann eine geprägte Struktur Folgendes unterstützen:
Das Prägemuster muss mit dem nachfolgenden Umformvorgang kompatibel bleiben. Bereiche um enge Biegungen, Löcher oder Befestigungsschnittstellen erfordern möglicherweise andere Werkzeugüberlegungen als die breite Mitte des Paneels.
| Konstruktion | Typische Designrolle | Hauptpunkte für die Spezifikation |
|---|---|---|
| Einzelne geprägte Edelstahlschicht | Starre Strahlungssperre mit kontrolliertem Abstand | Güte, Stärke, Muster, Geometrie, Luftspalt und Befestigung |
| Doppelte Metallschicht | Erzeugt zusätzliche Trennung innerhalb der Schildbaugruppe | Innen- und Außenhaut, Abstand, Verbindung und Randkonstruktion |

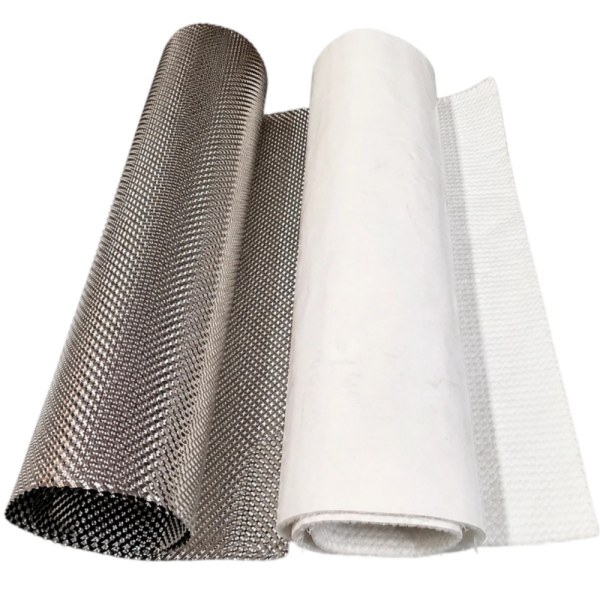

| Edelstahlverkleidung plus Isolierung | Fügt thermischen Widerstand hinzu, wo eine Metallbarriere allein nicht ausreicht | Verkleidung, Isoliermaterial, Dicke, Träger und Kantenverschluss |
| Vollständig geformte isolierte Baugruppe | Anwendungsspezifischer Hitzeschutz, einbaufertig | Vollständige Zeichnung, Schnittstellen, thermische Anforderung und Abnahmekriterien |
Übertragen Sie die Temperaturfähigkeit des Edelstahls nicht direkt auf die Isolierung, den Träger, die Befestigungselemente oder die fertige Baugruppe. Jede Schicht muss für ihre eigenen Betriebsbedingungen geeignet sein.
Ein DPF-Hitzeschild sollte nicht nur während des stationären Motorbetriebs validiert werden.
Das Testprogramm sollte den relevanten Abgasnachbehandlungs-Lastzyklus abbilden, einschließlich der Bedingungen, die die höchste Schild- oder Bauteiltemperatur erzeugen.
Je nach Fahrzeugprogramm kann dies Folgendes umfassen:
Gehen Sie nicht davon aus, dass der heißeste Zustand während der Fahrt des Fahrzeugs auftritt. Ein verringerter Luftstrom nach einem Wechsel des Arbeitszyklus oder nach dem Abschalten kann die Temperaturen im Bereich der Abgasnachbehandlungsbaugruppe verändern.
Erwärmung verändert die Abmessungen von Abgaskomponenten und deren Abschirmungen. Abkühlung kehrt diese Bewegung um.
Wenn ein Edelstahl-Hitzeschild an mehreren Befestigungspunkten stark eingespannt ist, kann wiederholte Ausdehnung und Kontraktion zu lokalen Spannungen im Bereich von Laschen, Befestigungselementen, Biegungen oder Bohrungen führen.
Die Konstruktion der Befestigung sollte daher sowohl die thermische Bewegung als auch Vibrationen berücksichtigen.
Nützliche Merkmale können projektspezifisch sein:
Dies sind Konstruktionsoptionen, keine universellen Anforderungen. Ihre Abmessungen und ihr Einsatz müssen für das tatsächliche Hitzeschild entwickelt werden.
Ein Luftspalt um die Hauptplatte verhindert nicht die Wärmeleitung durch eine Halterung oder ein Befestigungselement, das mit einer heißen Abgaskomponente verbunden ist.
Verfolgen Sie während einer Überprüfung des DPF-Hitzeschilds den vollständigen Wärmepfad durch:
Wenn eine geschützte Komponente zu heiß bleibt, obwohl die große Schildoberfläche gute Leistung erbringt, kann eine leitfähige Befestigung einer der Bereiche sein, die untersucht werden müssen.
Viele Diesel-Abgasnachbehandlungssysteme sind unter Nutzfahrzeugen, Bussen, Baumaschinen oder anderen Maschinen positioniert.
Der Schild kann daher Bedingungen ausgesetzt sein, die in einem geschützten thermischen Labortest nicht existieren.
Je nach Anwendung muss bei der Validierung Folgendes berücksichtigt werden:
Ein Material, das einen ersten Hitzetest besteht, sollte dennoch auf die für das Fahrzeug relevanten Haltbarkeitsbedingungen hin bewertet werden.
DPF-Systeme sind wartbare Baugruppen. Ein Hitzeschild sollte eine routinemäßige Inspektion oder Filterwartung nicht in einen unnötigen Demontagevorgang verwandeln.
Bevor Sie die Schildkontur endgültig festlegen, ermitteln Sie die Zugriffsanforderungen für:
Wenn eine Abschirmung während der normalen Wartung entfernt werden muss, sollte das Befestigungsdesign eine wiederholte Montage ohne unkontrollierte Verformung ermöglichen.
Der Wartungszugang sollte auf der Montagezeichnung angegeben sein, anstatt erst nach der Installation des ersten Serien-Hitzeschilds entdeckt zu werden.
Moderne Diesel-Abgasnachbehandlungen können mehrere Komponenten wie den Dieseloxidationskatalysator, den Dieselpartikelfilter und das System zur selektiven katalytischen Reduktion umfassen.
Verwenden Sie „DPF-Schild“ nicht als allgemeinen Namen für jede thermische Barriere in der gesamten Abgasnachbehandlungsbaugruppe.
Identifizieren Sie bei einer OEM-Zeichnung den tatsächlichen Ort:
Dies macht Lieferantengespräche präziser und trägt dazu bei, dass verschiedene thermische Zonen nicht als eine identische Materialanforderung behandelt werden.
Ein herkömmliches Auspuffrohrschild befasst sich in erster Linie mit der Hitze, die durch den durch ein Rohr fließenden Abgasstrom erzeugt wird. Ein Schild im DPF-Bereich ist Teil einer größeren Abgasnachbehandlungsumgebung, die veränderte thermische Bedingungen erfahren kann, die mit dem Filterbetrieb und der Regeneration verbunden sind.
Aus diesem Grund sollte eine Rohrschild-Spezifikation nicht ohne Überprüfung automatisch auf die DPF-Baugruppe übertragen werden:
Für breitere Optionen zum thermischen Abgasmanagement siehe das Sortiment von BSTFLEX Abgas-Hitzeschild-Isolierung.
Die Lieferstufe sollte vor der Angebotserstellung festgelegt werden.
Rohmaterial: geprägtes Edelstahlabendblech für den kundeneigenen Zuschnitt und die Umformung.
Zuschnitt: ein definierter flacher Zuschnitt, bereit für die anschließende Umformung.
Geformtes Bauteil: ein dreidimensionales Metallschild mit den erforderlichen Biegungen, Löchern, Laschen und Kanten.
Isoliertes Bauteil: ein kompletter Schild, der Metall- und Wärmedämmschichten enthält.
Wenn ein fertiges Stanzteil benötigt wird, können Kunden auch das BSTFLEX überprüfen Hitzeschilder aus Metallprägung-Sortiment.
| Zeichnungselement | Erforderliche Informationen |
|---|---|
| Material | Edelstahlsorte und anwendbare Materialspezifikation |
| Basismetalldicke | Nennstärke und Toleranz |
| Prägung | Musterreferenz, Ausrichtung und kontrollierte Profilanforderungen |
| Fertige Geometrie | Gesamtkontur, gewölbte Oberflächen, Flansche und geformte Merkmale |
| Montage | Löcher, Langlöcher, Laschen, Halterungen und Befestigungsbezugsdaten |
| Abstand | Erforderlicher Abstand zum DPF und umliegenden Komponenten |
| Kanten | Beschnitten, entgratet, zurückgebogen, gefaltet oder sonstiger spezifizierter Zustand |
| Schichtaufbau | Einschichtig, mehrschichtig Metall oder Metall plus Isolierung |
| Wärmequellenseite | Deutlich gekennzeichnete Ausrichtung |
Materiallieferanten können ein Projekt effektiver bewerten, wenn die thermische Anforderung die Installation beschreibt, anstatt nur eine isolierte Temperatur anzugeben.
Nützliche Informationen umfassen:
Geben Sie an, welche Werte gemessen, berechnet oder geschätzt wurden. Dies verhindert, dass eine Annahme aus der frühen Entwicklung später als verifizierte Produktionsanforderung behandelt wird.
Materialzertifikate liefern Informationen über das gelieferte Metall. Sie belegen nicht die thermische Leistung des installierten DPF-Schildes.
Die Fahrzeug- oder Ausrüstungsvalidierung sollte die vollständige Baugruppe untersuchen.
Thermische Leistung: Messung der geschützten Komponenten unter dem vereinbarten Lastspiel, einschließlich regenerationsbedingter Bedingungen, sofern zutreffend.
Mechanische Haltbarkeit: Überprüfung von Laschen, Löchern, Nähten und der Form im unbelasteten Zustand nach der erforderlichen Zyklen- und Vibrationsbelastung.
Abstand: Es ist zu verifizieren, dass das Hitzeschild während des gesamten Betriebs keinen Kontakt zum DPF, zum Auspuffrohr oder zu angrenzenden Systemen hat.
Umweltbeständigkeit: Bewertung von Korrosion oder Verunreinigung, sofern für die Installation relevant.
Wartungsfreundlichkeit: Bestätigung, dass erforderliche Sensoren, Schellen und Filterschnittstellen zugänglich bleiben.
Edelstahl eignet sich hervorragend für den Hitzeschutz von DPF und Diesel-Abgasnachbehandlungssystemen, da diese Anwendungen hohe thermische Belastungen, Vibrationen und Umweltbedingungen im Unterbodenbereich kombinieren können. Die genaue Edelstahlsorte und der Aufbau des Hitzeschilds sollten für das jeweilige System ausgewählt werden.
Ein DPF arbeitet in einer Umgebung mit hohen Abgastemperaturen und kann während der Regeneration erhöhten thermischen Belastungen ausgesetzt sein. Ein Hitzeschild hilft dabei, die Hitzeeinwirkung auf umliegende Fahrzeug- oder Anlagenkomponenten zu kontrollieren.
Aluminium kann für einige sekundäre oder karosseriemontierte Hitzeschilde in Betracht gezogen werden, sofern die gemessenen thermischen Bedingungen dies zulassen. Ein eng anliegendes DPF-Hitzeschild sollte anhand seiner tatsächlichen Betriebsumgebung und nicht nur nach dem Gewicht ausgewählt werden.
Nein. Edelstahlblech kann die Metallbarriere oder Außenhaut bilden. Ein isoliertes DPF-Hitzeschild enthält zudem eine separate thermische Isolierschicht. Die komplette Konstruktion sollte in der Spezifikation aufgeführt sein.
Eine größere Materialstärke verändert die mechanische Festigkeit und Steifigkeit, aber die Materialstärke allein definiert nicht den Thermoschutz. Luftspalt, Abdeckung, Oberflächenbeschaffenheit, Isolierschichten und thermische Befestigungspfade beeinflussen ebenfalls die Leistung.
Ja, wenn die Regeneration eine relevante Hochtemperaturbetriebsbedingung für die Anwendung darstellt. Der Validierungszyklus sollte die thermischen Bedingungen reproduzieren, denen das Serienhitzeschild voraussichtlich ausgesetzt sein wird.
BSTFLEX liefert geprägte Edelstahl-Hitzeschildbleche und unterstützt kundenspezifische Blechformate, Muster und geformte Hitzeschildprojekte gemäß Zeichnungen, Mustern und Anwendungsanforderungen.
BSTFLEX liefert geprägte Edelstahl-Hitzeschildbleche für Dieselrußpartikelfilter, Katalysatoren, Auspuffrohre und andere thermische Schutzprojekte im Automobil- oder Schwerlastbereich.
Senden Sie die Zeichnung der Abgasnachbehandlungsbaugruppe, die erforderliche Edelstahlsorte, die Basismetallstärke, die Prägeanforderung, die fertigen Abmessungen und die Prototypenstückzahl. Geben Sie nach Möglichkeit die DPF-Position, das Montage-Layout, den verfügbaren Freiraum und die Betriebsbedingungen an.
Für besonders anspruchsvolle thermische Umgebungen, in denen eine Nickellegierung in Betracht gezogen wird, bietet BSTFLEX auch Alloy 625 Inconel-Hitzeschildmaterial an. Die Alternative sollte anhand einer definierten Materialanforderung bewertet und nicht als automatisches Upgrade betrachtet werden.
Senden Sie Ihre DPF-Hitzeschildzeichnung und Ihre Anfrage (RFQ) an BSTFLEX zur Prüfung von Material, Prototyp und OEM-Produktion.
