Konstruktion von Metall-Gepresst-Hitzeschilden: Prägung, Rippen, Flansche und Randdetails

Oct 29, 2026

Ein gestanztes Metallhitzeschild beginnt als Plattenmaterial, aber das fertige Bauteil wird durch viel mehr als nur Legierungsgüte und Dicke definiert. Prägungen, geformte Rippen, Flansche, Kantenbördelungen, Befestigungselemente und lokale flache Bereiche beeinflussen alle, ob ein dünnes Schild seine Form behält, an die Abgasanlage passt und reproduzierbar hergestellt werden kann.

Für einen OEM-Käufer sollten diese Details eher als technische Anforderungen denn als kosmetische Merkmale behandelt werden. Eine Zeichnung, die nur „Hitzeschild aus Edelstahl“ oder „geprägter Aluminiumschild“ angibt, lässt wesentliche Fragen unbeantwortet: Welche Bereiche sind geprägt? Welche Oberflächen müssen flach bleiben? Wo befindet sich das Teil während der Inspektion? Wie sind die Kanten bearbeitet? Welche geformten Merkmale sind entscheidend für die Passform?

BSTFLEX liefertMetallstanz-Hitzeschildeund unterstützt maßgefertigte Hitzeschilder für Abgasanlagen anhand von Zeichnungen, Mustern und Anwendungsanforderungen. Bestehende starre Produktreferenzen umfassen dasHitzeschutzblech für Abgaskrümmer und gestanztes Hitzeschutzblech für Turbolader.

stamped metal heat shield

Was ist ein gestanztes Metall-Hitzeschutzblech?

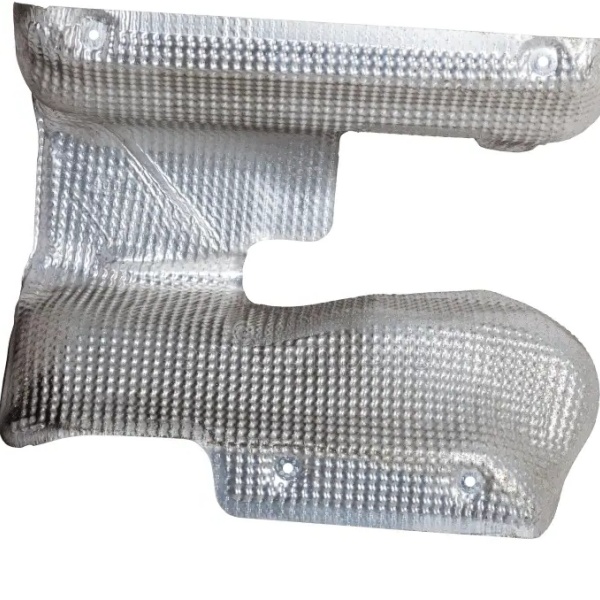

Ein Hitzeschild aus gestanztem Metall ist ein geformtes Blechbauteil, das als thermische Barriere zwischen einer heißen Komponente und umliegenden Teilen dient. In der Automobilindustrie und bei Abgasanwendungen werden je nach Temperatur, mechanischer Umgebung und erforderlicher Bauweise häufig Aluminium, Edelstahl oder andere hitzebeständige Legierungen verwendet.

Das Blech kann vor dem Formen flach sein oder zunächst ein geprägtes Muster erhalten. Das fertige Schild kann Folgendes umfassen:

  • dreidimensionale Schalengeometrie;
  • geprägte oder mit Vertiefungen versehene Oberflächen;
  • geformte Rippen oder Sicken;
  • Befestigungslaschen;
  • Flansche und Kantenrückführungen;
  • Löcher oder Schlitze;
  • Ausschnitte für Sensoren und Anschlüsse;
  • einlagige oder projektspezifische mehrlagige Konstruktionen.

Diese Merkmale sollten nicht unabhängig voneinander hinzugefügt werden. Die Änderung eines Merkmals kann sich auf ein anderes auswirken. Beispielsweise kann eine eingeformte Sicke die lokale Steifigkeit erhöhen, aber auch das Verhalten des Blechs beim nächsten Umformvorgang verändern.


Prägen verändert mehr als nur das Aussehen

Beim Prägen wird ein kontrolliertes dreidimensionales Muster in dünnes Blech eingearbeitet. Bei Hitzeschildanwendungen kann das erhabene Muster die Steifigkeit verbessern und dazu beitragen, dass ein dünnes Metallblech nach dem Schneiden und Umformen seine Form behält.

Das geprägte Blech ist jedoch nicht mehr identisch mit dem ursprünglichen flachen Blech. Das Muster verändert die lokale Geometrie und führt vor der Umformung des Endteils zu einer Verformung. Aus diesem Grund sollten Prägetiefe, Muster und Umformreihenfolge gemeinsam betrachtet werden.

Bei der Spezifikation eines geprägten Metall-Hitzeschilds definieren Sie mindestens:

  • Basismaterial;
  • nominale Metalldicke;
  • Prägemuster;
  • Musterrichtung, sofern relevant;
  • geprägter Bereich;
  • Bereiche, die flach bleiben müssen;
  • nachfolgende Umformanforderungen.

BSTFLEX liefert geprägtes Hitzeschildblech aus Edelstahl in mehreren Dünnblech-Optionen und unterstützt verschiedene Prägemuster. Ein geprägtes Hitzeschildblech aus Aluminium ist auch für Projekte erhältlich, die eine Aluminiumkonstruktion erfordern.

Die Materialseiten sollten das Beschaffungsziel für rohe oder halbfertige Bleche bleiben. Ein fertiges gestanztes Schild sollte stattdessen durch seine endgültige Geometrie, Montage- und Anwendungsanforderungen spezifiziert werden.


Kritische flache Bereiche flach halten

Nicht jede Oberfläche profitiert von einer Prägung.

Eine Montagefläche muss möglicherweise an einer Halterung anliegen. Eine Unterlegscheibe erfordert möglicherweise eine definierte Auflagefläche. Ein bei der Inspektion verwendetes Bezugselement benötigt möglicherweise eine stabile Referenzfläche. Ein Flansch muss möglicherweise an einem anderen Teil anliegen, ohne dass eine geprägte Spitze seine Position verändert.

Diese Stellen sollten in der Zeichnung gegebenenfalls als flache oder anderweitig kontrollierte Bereiche gekennzeichnet werden.

Beispielsweise kann ein breiter Abschirmungskörper ein Prägemuster aufweisen, während die Bereiche unmittelbar um die Montagelöcher flach bleiben. Das macht die flachen Zonen nicht weniger wichtig. Es kann sich dabei um die Merkmale handeln, die bestimmen, wie das gesamte Schild am Fahrzeug sitzt.

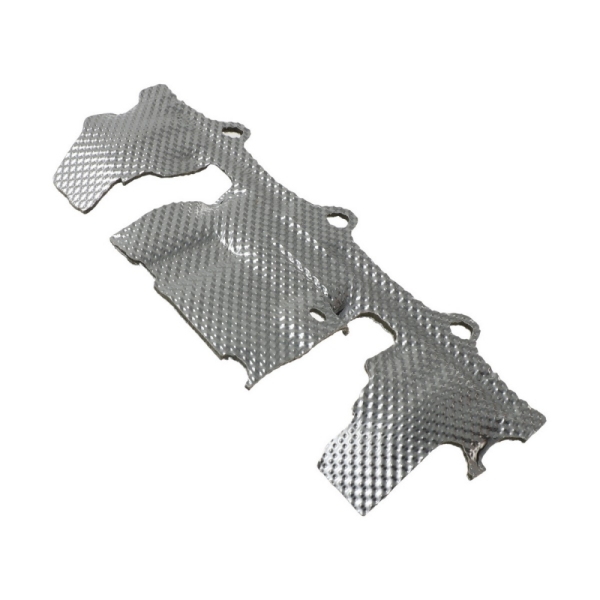

stamped metal heat shield

Rippen und Sicken sind strukturelle Merkmale

Große, ungestützte Blechbereiche können flexibel sein. Eine geformte Rippe oder Sicke kann die lokale Steifigkeit verändern, ohne einfach die Grundmetalldicke im gesamten Bauteil zu erhöhen.

Identifizieren Sie bei einer Hitzeschildzeichnung, welche Rippen funktional sind und welche Geometrie während der Fertigungsprüfung angepasst werden kann.

Eine funktionale Rippe kann verwendet werden, um:

  • ein breites Panel zu versteifen;
  • dazu beitragen, eine geformte Kontur beizubehalten;
  • lokale Flächen voneinander trennen;
  • die Verformung um einen Befestigungsbereich herum kontrollieren;
  • Freiraum um eine andere Komponente herum schaffen.

Gehen Sie nicht davon aus, dass das Kopieren des visuellen Erscheinungsbildes einer vorhandenen Rippe automatisch deren Funktion reproduziert. Das umgebende Material, die Tiefe, die Richtung und das Verhältnis zu den Befestigungselementen sind alle von Bedeutung.

Ebenso ist das Hinzufügen zusätzlicher Rippen, um ein Teil „stärker“ zu machen, nicht automatisch eine Verbesserung. Die Änderung kann sich auf die Formgebung, den Freiraum, das Gewicht, das Schwingungsverhalten oder den um den Auspuff verfügbaren Raum auswirken.


Flansche steuern Form, Schnittstellen und Montage

Ein Flansch ist oft eines der wichtigsten Merkmale in einem geformten Metall-Hitzeschild. Er kann eine Kante versteifen, eine Befestigungsfläche bieten oder die Schnittstelle zu einer anderen Komponente definieren.

Die Angebotsanfrage sollte mehrere flanschebezogene Anforderungen unterscheiden:

Flanschmerkmal Was der Käufer festlegen sollte
Flanschposition Ihr Verhältnis zur Hauptschildgeometrie und zum Montagebezug
Flanschwinkel Nennausrichtung und etwaige passungsrelevante Anforderungen
Flanschbreite Erforderliche Lager- oder Strukturfläche
Lochposition Position relativ zum genehmigten Bezugssystem
Angrenzender Freiraum Erforderlicher Platz um Auspuff, Schläuche, Halterungen oder Karosserieteile
Kantenbearbeitung Geschnitten, gefaltet, gerollt oder anderweitig angegebene Finishing-Anforderung

Wenn ein Flansch bei jeder Probeinstallation von Hand gebogen werden muss, damit die Löcher fluchten, verfügt das Projekt noch nicht über eine kontrollierte Fertigungsgeometrie. Die Anpassung sollte gemessen, überprüft und gegebenenfalls in das genehmigte Design übernommen werden.


Kanten-Design verdient eine eigene Zeichnungsnotiz

Dünne Metall-Hitzeschilde können lange freiliegende Kanten aufweisen, einschließlich Bereichen, die bei der Fahrzeugmontage oder -wartung erreicht werden. Die Kantengeometrie beeinflusst daher mehr als nur das Erscheinungsbild.

Je nach Projekt kann eine Kante wie folgt ausgeführt sein:

  • als kontrollierte Schnittkante belassen;
  • gekantet;
  • gesäumt;
  • gerollt;
  • in einen Flansch integriert;
  • als Teil einer mehrschichtigen Konstruktion abgedeckt oder verbunden.

Die passende Option hängt von der Blechdicke, der Bauteilgeometrie, dem Werkzeug und der Anwendung ab. Spezifizieren Sie eine gerollte oder gesäumte Kante nicht rein anhand eines Fotos, ohne zu prüfen, ob das Material und die umliegende Geometrie diesen Arbeitsschritt erlauben.

Wenn eine Kante bei der Montage voraussichtlich angefasst wird, identifizieren Sie diese Anforderung während der Designprüfung und nicht erst nach Fertigstellung der Produktionswerkzeuge.

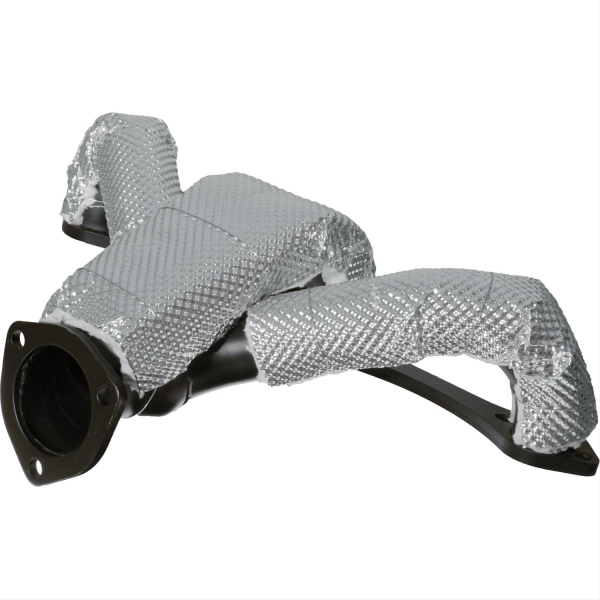

stamped metal heat shield

Befestigungslöcher sollten von funktionalen Bezugspunkten aus positioniert werden

Ein Befestigungsloch ist nur dann sinnvoll, wenn seine Position relativ zum Rest des Schildes kontrolliert wird.

Definieren Sie für einen kundenspezifisch gestanzten Hitzeschild das Referenzsystem, das zur Prüfung kritischer Montageelemente verwendet wird. Vermeiden Sie es, jedes Loch unabhängig von unbezogenen Außenkanten zu bemaßen, wenn diese Kanten die Montage nicht steuern.

Die Zeichnung sollte Folgendes verdeutlichen:

  • welche Oberflächen oder Merkmale die Teileposition festlegen;
  • welche Löcher primäre Montagemerkmale sind;
  • ob ein Loch rund oder absichtlich als Langloch ausgeführt ist;
  • in welche Richtung ein Langloch eine Verstellung ermöglicht;
  • welche umliegenden Oberflächen nach der Montage Freiraum erfordern.

Wenn das Schild geformte Laschen verwendet, sollten der Laschenwinkel und die Lochposition gemeinsam bewertet werden. Ein Loch kann seine zweidimensionalen Zeichnungskoordinaten erfüllen und im eingebauten Zustand dennoch falsch positioniert sein, wenn die Lasche im falschen Winkel geformt wurde.


Ausschnitte benötigen ausreichende Informationen, um ihren Zweck zu schützen

Gepresste Hitzeschilde für Auspuffanlagen weisen häufig Öffnungen für Sensoren, Anschlüsse, Befestigungselemente oder den Servicezugang auf.

Ein Ausschnitt sollte daher danach bemessen werden, was er durchlassen muss, anstatt ohne Kontext von einem alten Muster kopiert zu werden.

Identifizieren Sie nach Möglichkeit:

  • das Bauteil, das durch die Öffnung oder an ihr vorbeiführt;
  • das erforderliche Montagespiel;
  • ob die Öffnung den Werkzeugzugang ermöglichen muss;
  • ob die umlaufende Kante eine Verstärkung erfordert;
  • ob der Ausschnitt die erforderliche thermische Abdeckung verändert.

Eine größere Öffnung kann die Montage vereinfachen und gleichzeitig mehr von der Wärmequelle freilegen. Eine kleinere Öffnung kann die Abdeckung verbessern, aber die Wartung unmöglich machen. Die endgültige Geometrie muss beide Funktionen in Einklang bringen.


Geprägte Höhe und Metalldicke sind unterschiedliche Messungen

Diese Unterscheidung ist beim Vergleich von Angeboten wichtig.

Ein 0,20 mm starkes Metallblech wird nicht allein dadurch zu einem mehrere Millimeter dicken Metallblech, dass das Prägemuster eine größere Gesamthöhe des Profils aufweist. Die Grundmetalldicke und das fertige Prägeprofil sind unterschiedliche Abmessungen.

Bei einem mehrschichtigen Schild wird diese Unterscheidung noch wichtiger. Die Spezifikation muss eventuell Folgendes ausweisen:

  • Metalldicke;
  • Prägeprofilhöhe;
  • Isoliermdicke;
  • Gesamtdicke der fertigen Baugruppe.

Verwenden Sie keine dieser Messungen als Ersatz für die anderen.


Die Verformbarkeit muss vor dem Einfrieren der Zeichnung überprüft werden

Ein Design kann in CAD leicht zu modellieren und gleichzeitig schwierig aus dünnem Blech wiederholbar zu formen sein.

Enge Radien, tiefgezogene lokale Formen, abrupte Übergänge und mehrere nahegelegene Merkmale können während des Umformens erhebliche Anforderungen an das Material stellen. Ein geprägtes Blech kann sich anders verhalten als dasselbe Legierungsblech in seinem ursprünglichen flachen Zustand.

Aus diesem Grund sollte der Produktionslieferant die vorgeschlagene Geometrie überprüfen, bevor der Käufer jedes Merkmal als fixiert betrachtet.

Die Überprüfung sollte Folgendes identifizieren:

  • funktional kritische Merkmale;
  • Merkmale, die für die Herstellbarkeit angepasst werden können;
  • Bereiche mit dem Risiko übermäßiger Verformung;
  • ebene Zonen, die für die Montage oder Inspektion benötigt werden;
  • Kantenbedingungen, die eine spezielle Bearbeitung erfordern;
  • Merkmale, die möglicherweise mehr als einen Umformschritt erfordern.

Dies bedeutet nicht, dass der Lieferant das Teil ohne Genehmigung ändern sollte. Es bedeutet, dass das Feedback zur Herstellbarkeit früh genug erfolgen sollte, damit eine genehmigte Änderung später keine unnötige Neugestaltung erfordert.


Ein Prototyp sollte mehr als nur die äußere Form verifizieren

Das erste Muster sollte anhand der Zeichnung und der vorgesehenen Baugruppe überprüft werden.

Für einen Hitzeschild aus Metallpressguss umfassen nützliche Musterprüfungen:

Musterprüfung Zu bestätigender Aspekt
Gesamtpassform Der Schild passt zur vorgesehenen Krümmer-, Turbolader- oder Abgasbaugruppe
Befestigungselemente Löcher, Langlöcher und Laschen stimmen überein ohne unerklärliches Krafteinwirken
Abstand Kritische Abstände zur Heißseite und zu geschützten Komponenten bleiben akzeptabel
Prägung Muster- und Flachzonen entsprechen den genehmigten Anforderungen
Geprägte Sicken Erforderliche Sicken behalten ihre beabsichtigte Position und Geometrie bei
Kanten Kantenbearbeitung entspricht der Zeichnung und den Handhabungsanforderungen
Servicezugang Das Schild behindert keine erforderlichen Befestigungselemente, Sensoren oder Wartungspunkte

Wenn der Prototyp während der Installation ein Beschneiden, Biegen oder Vergrößern von Löchern erfordert, ist die Modifikation zu protokollieren. Die genehmigte Fertigungszeichnung sollte die akzeptierte Geometrie beschreiben, anstatt sich auf undokumentierte Werkstattanpassungen zu verlassen.


Machen Sie eine Materialseite nicht zu einer Spezifikation für Fertigteile

BSTFLEX Materialseiten und Seiten für gestempelte Produkte dienen unterschiedlichen Einkaufsabsichten.

Das Edelstahl-Wärmedämmblech und das Geprägte Aluminium-Wärmedämmblech sind geeignete Ausgangspunkte, wenn der Käufer Hitzeschildmaterial benötigt.

Die Kategorie Metallstempel-Hitzeschilde ist der richtige Weg, wenn eine fertige, geformte Komponente gefordert ist.

Für eine bestehende Anwendung können Käufer auch den Abgaskrümmer-Hitzeschild und den gepressten Turbolader-Hitzeschild als Beispiele für starre Abgasabschirmungen ansehen.


Was für eine Anfrage (RFQ) für einen kundenspezifisch gestanzten Hitzeschild zu senden ist

Eine nützliche Anfrage (RFQ) liefert genügend Informationen, um sowohl das Teil als auch dessen Einbau zu verstehen.

Fügen Sie bei:

  • 2D-Zeichnung und verfügbare 3D-Daten;
  • Referenzmuster, sofern zutreffend;
  • Materialgüte und Nenndicke, falls festgelegt;
  • Prägeananforderung;
  • kritische flache Bereiche;
  • funktionale Rippen oder geformte Merkmale;
  • Montagebezugspunkte, Löcher und Langlöcher;
  • Kantenanforderungen;
  • kritische Einbaufreiräume;
  • Komponente, die thermischen Schutz erfordert;
  • Prototypenmenge;
  • erwartete Produktionsmenge;
  • erforderliche Inspektions- oder Musterfreigabedokumente.

Wenn ein Detail noch nicht finalisiert ist, kennzeichnen Sie es als offen für die Fertigungsprüfung, anstatt einen willkürlichen Wert zuzuweisen, nur um die Zeichnung zu vervollständigen.


Häufig gestellte Fragen

Warum werden Hitzeschilder aus Metall für Kraftfahrzeuge geprägt?

Durch das Prägen entsteht ein dreidimensionales Muster in dünnem Blech, das die Steifigkeit erhöhen und dazu beitragen kann, dass das Material seine Form behält. Das Prägemuster muss dennoch zusammen mit nachfolgenden Umformvorgängen und der finalen Schildgeometrie betrachtet werden.

Entspricht die Prägehöhe der Blechdicke?

Nein. Die Blechdicke beschreibt das Basismetall. Die Prägehöhe beschreibt das durch das Muster erzeugte dreidimensionalen Oberflächenprofil. Sie sollten separat spezifiziert werden.

Warum bleiben einige Bereiche eines gestanzten Hitzeschilds flat?

Flache Zonen können um Montagelöcher, Prüfbezugspunkte, Dichtflächen oder andere Orte herum erforderlich sein, an denen eine geprägte Oberfläche die Montage oder Messung stören würde.

Kann ein gestanzter Hitzeschild Rippen und Laschen zur Montage enthalten?

Ja, ein geformter Hitzeschild kann Rippen, Sicken, Laschen, Flansche, Löcher und andere anwendungsspezifische Merkmale umfassen. Deren Geometrie und Machbarkeit sollten als Teil des vollständigen Teiledesigns überprüft werden.

Sollte ein OEM-Käufer eine Zeichnung oder ein physisches Muster senden?

Eine kontrollierte Zeichnung wird bevorzugt, um die Produktionsanforderungen zu definieren, während ein physisches Muster nützliche Geometrie- und Installationskontexte liefern kann. Identifizieren Sie bei der Entwicklung von Ersatzteilen jeglichen Verschleiß, Verzug oder frühere Modifikationen am Muster, bevor Sie es als Produktionsreferenz behandeln.

Kann BSTFLEX kundenspezifische gestanzte Hitzeschilder aus Metall herstellen?

BSTFLEX unterstützt kundenspezifische Metallhitzeschildprojekte basierend auf Zeichnungen, Mustern und Installationsanforderungen. Material, Dicke, Prägung, Geometrie, Montage und Validierungsanforderungen sollten für das individuelle Projekt vor der Produktion bestätigt werden.


Überprüfung eines gestanzten Metallhitzeschilds anfordern

BSTFLEX unterstützt kundenspezifische starre Abgasabschirmungen für Automobil- und Industrieanwendungen. Aktuelle Metall-Hitzeschildprodukte umfassen geformte Krümmer- und Turbolader-Abschirmungen, während geprägte Edelstahl- und Aluminiummaterialien separat für Materialbeschaffungsanforderungen erhältlich sind.

Senden Sie BSTFLEX Ihre Hitzeschildzeichnung, Ihr Muster oder Ihre Installationsinformationen mit der Materialanforderung, kritischen Montagemerkmalen, der erwarteten Menge und den Anforderungen an die Musterfreigabe.
