Werfen Sie einen Blick unter ein Fahrzeug, um einen Katalysator, hinter einen Abgaskrümmer oder entlang eines Abgastunnels, und viele Metall-Hitzeschilde teilen ein offensichtliches Merkmal: Die Oberfläche ist nicht flach.

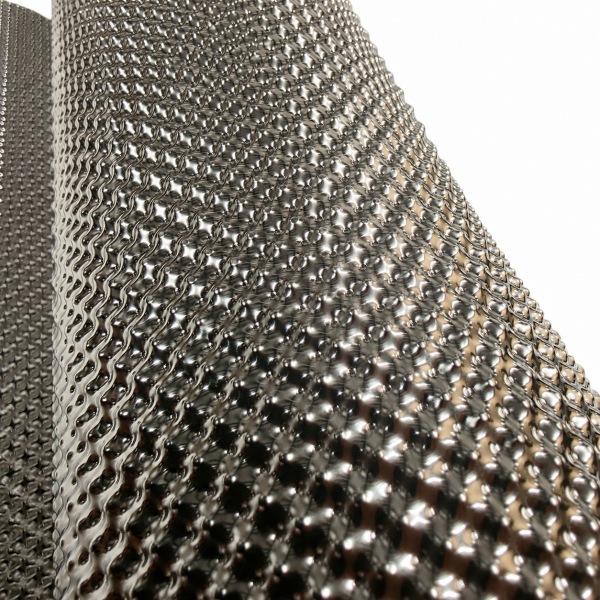

Die Vertiefungen, erhabenen Rippen, gepressten Texturen und sich wiederholenden Muster auf Hitzeschilden für Kraftfahrzeuge sind funktionale technische Merkmale. Durch Prägen ändert sich das Verhalten eines dünnen Metallblechs. Anstatt sich nur auf die Materialstärke für die Steifigkeit zu verlassen, ermöglicht eine dreidimensionale Oberfläche dem Schild, seine Form beizubehalten, während die Komponente relativ dünn und leicht bleibt.
Dies ist der Grund, warum geprägtes Hitzeschildmaterial weit verbreitet für Abgassysteme von Kraftfahrzeugen, Motorräume, thermische Barrieren am Unterboden und andere Anwendungen eingesetzt wird, bei denen Temperatur, Vibration, Bauraum und Fahrzeugmasse gleichzeitig berücksichtigt werden müssen.
BSTFLEX stellt verschiedene Arten von thermischen Barrierematerialien aus Metall her, darunter geprägtes Hitzeschildmaterial aus Edelstahl, geprägtes Hitzeschildmaterial aus Aluminium und Hitzeschildmaterial aus Alloy 625 Inconel für kundenspezifische Thermomanagement-Projekte.
Ein flaches Blech und ein geprägtes Blech können aus demselben Metall und mit derselben Nenndicke hergestellt werden, dennoch kann ihr mechanisches Verhalten sehr unterschiedlich sein.
Eine große Fläche aus dünnem, flachem Metall kann sich leicht verbiegen. Wenn es an einem Fahrzeug installiert ist, kann es zudem Vibrationen, Motorbewegungen, Straßenanregungen, Druck durch Luftströmung sowie wiederholter Ausdehnung und Kontraktion ausgesetzt sein, wenn sich das Abgassystem aufheizt und abkühlt.
Die Erhöhung der Blechdicke ist eine Möglichkeit, die Steifigkeit zu erhöhen, aber sie erhöht auch das Gewicht und den Materialverbrauch. Prägen bietet eine weitere Option.
Durch das Einpressen eines kontrollierten dreidimensionalen Musters in das Blech ändert der Hersteller dessen Querschnittsgeometrie. Erhabene und vertiefte Merkmale machen das Paneel widerstandsfähiger gegen Verbiegung als eine vergleichbare, vollständig flache Oberfläche.
Für Automobilingenieure schafft dies eine wichtige Gelegenheit: Die strukturelle Stabilität kann verbessert werden, ohne ausschließlich auf schwereres Metall angewiesen zu sein.
Das Aussehen von geprägtem Hitzeschildblech führt manchmal dazu, dass es als gemustertes Metallprodukt behandelt wird. Diese Beschreibung verfehlt seinen Hauptzweck.
Im thermischen Management von Kraftfahrzeugen kann das geprägte Profil Folgendes beeinflussen:
Das optimale Muster hängt vom Basismetall, der Blechdicke, den Schildabmessungen, der Formtiefe und der Befestigungsmethode ab. Ein Muster, das für ein großes Unterbodenpaneel aus Aluminium gut funktioniert, ist möglicherweise nicht die beste Konfiguration für ein kompaktes Hitzeschild für einen Abgaskrümmer aus Edelstahl.
Um zu verstehen, warum Prägen funktioniert, betrachten Sie ein einfaches Blatt Papier. Ein flaches Blatt lässt sich leicht biegen. Sobald dasselbe Blatt gefaltet oder in ein dreidimensionales Profil geformt wird, wird es in bestimmten Richtungen viel widerstandsfähiger gegen Verbiegung.
Geprägtes Metall folgt demselben allgemeinen strukturellen Prinzip.
Das erhabene Muster bringt eine lokale Geometrie in eine ansonsten flache Oberfläche ein. Anstatt dass sich das gesamte Paneel wie eine dünne Ebene verhält, widerstehen die geformten Abschnitte dem Verbiegen und helfen dabei, mechanische Lasten über das Bauteil zu verteilen.
Für das Design von Hitzeschilden kann dies besonders nützlich sein, wenn das Schild eine relativ große Fläche abdecken muss, der Hersteller aber unnötige Masse vermeiden möchte.
Das Ziel ist daher nicht einfach, das dünnstmögliche Metall zu produzieren. Es geht darum, eine geeignete Kombination aus Folgendem zu finden:
Ein einzelnes Hitzeschild mag wie eine kleine Fahrzeugkomponente erscheinen, aber eine komplette Plattform kann mehrere thermische Barrieren rund um den Motor, die Abgasanlage, den Unterboden, das Kraftstoffsystem und die Abgasnachbehandlungsausrüstung verwenden.
Das Hinzufügen unnötiger Dicke bei jedem Schild erhöht die gesamte Fahrzeugmasse sowie den Rohstoffverbrauch.
Geprägtes Metall bietet Konstrukteuren eine weitere Möglichkeit, das erforderliche strukturelle Verhalten zu erreichen. Anstatt jedes Steifigkeitsproblem durch Erhöhung der Materialstärke zu lösen, wird die Geometrie des Materials selbst Teil des Komponentendesigns.
Dies ist ein Grund, warum geprägtes Aluminium-Hitzeschildmaterial für großflächige Anwendungen besonders attraktiv ist. Aluminium bietet bereits eine geringe Dichte, und durch Prägen kann ein dünnes Blech besser für die Handhabung und Installation geeignet gemacht werden.
Für heißere Bereiche, in denen Edelstahl bevorzugt wird, kann Prägen ebenfalls dazu beitragen, ein stabiles dünnwandiges Schild zu schaffen, ohne das Teil in eine unnötig schwere Metallabdeckung zu verwandeln.
Ein Fahrzeug-Hitzeschild arbeitet nie in einer statischen Umgebung.
Während des Betriebs kann es folgenden Einflüssen ausgesetzt sein:
Eine große flache Platte kann unerwünschte Bewegungen entwickeln, wenn ihre Steifigkeit, Befestigungspunkte und Geometrie nicht ordnungsgemäß ausgelegt sind. In einigen Fällen trägt dies zu Summen, Klappern oder Ermüdung an den Befestigungspunkten bei.
Ein geprägtes Profil kann dazu beitragen, die Plattensteifigkeit zu erhöhen und das mechanische Ansprechverhalten des Blechs zu verändern. Es sollte nicht als alleinige NVH-Lösung betrachtet werden; das Design der Befestigung, Abstände, Verbindungselemente und die Komponentengeometrie bleiben gleichermaßen wichtig.
Das Prägen gibt dem Thermoingenieur jedoch ein weiteres strukturelles Werkzeug zur Steuerung des Verhaltens eines dünnen Metall-Hitzeschilds an die Hand.
Geräusche, Vibrationen und Rauigkeit (NVH) beschränken sich nicht nur auf Motoren, Fahrwerke oder Innenverkleidungen. Ein schlecht konstruiertes Hitzeschild kann ebenfalls zu einer NVH-Quelle werden.
Dies ist besonders relevant für große Unterbodenschilde, die nahe an einer Abgasanlage positioniert sind. Selbst wenn das Teil seine thermische Funktion korrekt erfüllt, können unerwünschtes Klappern oder Resonanzen ein Problem für die Fahrzeugqualität darstellen.
Während der OEM-Entwicklung bewerten Ingenieure daher die thermische Leistung und das mechanische Verhalten gemeinsam.
Typische Designüberlegungen umfassen:
Prägen sollte nicht als Ersatz für eine ordnungsgemäße thermische Auslegung betrachtet werden. Die thermische Leistung eines Automobil-Hitzeschilds hängt von der gesamten Installation ab und nicht allein vom Oberflächenmuster.
Wichtige Faktoren sind:
Wo die geprägte Geometrie dazu beiträgt, den vorgesehenen Abstand oder die strukturelle Form eines dünnen Schildes zu bewahren, kann sie indirekt zu einer gleichmäßigen thermischen Leistung beitragen. Ihr offensichtlichster technischer Beitrag ist jedoch eher struktureller Natur, als lediglich die Temperaturbeständigkeit zu erhöhen.
Viele starre Hitzeschilde für Kraftfahrzeuge arbeiten am effektivsten, wenn sie von der heißen Oberfläche getrennt sind, anstatt direkt dagegen gepresst zu werden.
Der Grund ist einfach: Direkter Metall-auf-Metall-Kontakt erzeugt einen leitfähigen Wärmepfad.
Wenn ein kontrollierter Raum zwischen der Abgaskomponente und dem Schild vorhanden ist, kann das Design die direkte Wärmeleitung reduzieren und den Schild primär dazu nutzen, die Strahlungswärme zu bewältigen, die die geschützte Seite erreicht.
Dies bedeutet, dass Ingenieure die gesamte Baugruppe bewerten sollten, anstatt ein geprägtes Blech isoliert zu spezifizieren.
Die relevanten Fragen umfassen:

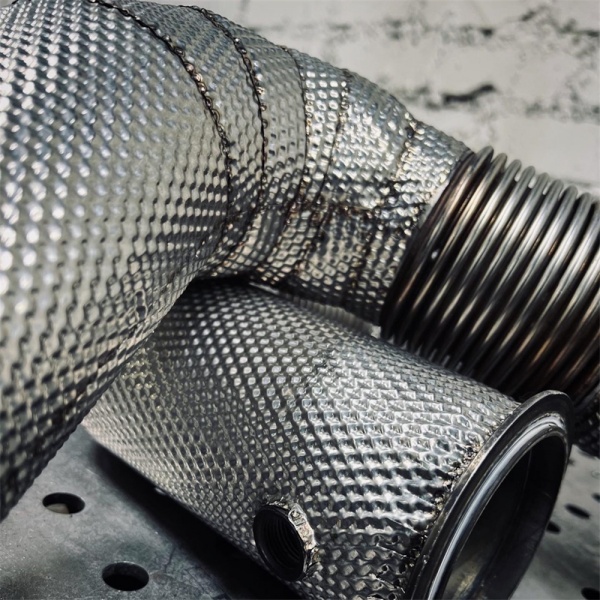

Edelstahl wird häufig für starre Hitzeschilde verwendet, die sich in anspruchsvollen Abgasumgebungen befinden. Er bietet nützliche mechanische Festigkeit, Korrosionsbeständigkeit und Haltbarkeit bei wiederholtem Erhitzen und Abkühlen.
Wenn dünner Edelstahl geprägt wird, erhöht die strukturierte Oberfläche die Steifigkeit und macht das Material besser geeignet für geformte Automobilkomponenten.
Typische Anwendungen für geprägtes Edelstahl-Wärmeschutzblech umfassen:
Die endgültige Edelstahlsorte sollte entsprechend der Anwendungsumgebung, den Korrosionsbedingungen, den Formanforderungen und der thermischen Belastung ausgewählt werden.
Aluminium folgt einer anderen Designlogik.
Sein Hauptvorteil beim thermischen Management von Fahrzeugen ist das geringe Gewicht in Kombination mit guter Verformbarkeit und nützlichen Eigenschaften zur Abschirmung von Strahlungswärme. Dies macht es besonders praktisch für große Paneele, die abseits der extremsten heißen Abgaszonen positioniert sind.
BSTFLEX geprägtes Aluminium-Hitzeschildmaterial kann für Anwendungen wie die folgenden verwendet werden:
Prägen ist besonders nützlich für Aluminium, da breite, dünne Paneele ansonsten relativ flexibel sein können. Eine geformte Oberfläche verbessert ihr strukturelles Verhalten, während der Gewichtsvorteil des Grundmaterials erhalten bleibt.
| Designfaktor | Geprägtes Aluminium | Geprägter Edelstahl |
|---|---|---|
| Hauptvorteil | Geringes Gewicht | Haltbarkeit in anspruchsvollen Heißzonen |
| Typische Installation | Unterboden, Boden, Motorraum und sekundäre Barrieren | Abgaskrümmer, Katalysator, Schalldämpfer und heißseitiger Auspuff |
| Paneelgewicht | Niedriger | Höher bei vergleichbarer Geometrie |
| Umformbarkeit | Gut geeignet für leichte Formteile | Geeignet für stabile geformte Hitzeschutzschilde |
| Mechanische Robustheit | Geeignet, wo Gewicht priorisiert wird | Bevorzugt, wo die mechanische Beanspruchung höher ist |
| Vorteil der Prägung | Versteift leichtes Blech | Unterstützt starre Konstruktionen mit geringer Wandstärke |
Die richtige Wahl wird eher durch die thermische Zone und die mechanische Umgebung bestimmt als allein durch die Prägung.
Einige Abgassysteme arbeiten unter Bedingungen, die über das hinausgehen, was normalerweise herkömmlichen Aluminium- oder Standard-Edelstahlschilden zugeschrieben wird. Hochleistungsturbomotoren, Motorsport-Systeme und spezialisierte industrielle Abgasanlagen können leistungsstärkere Nickellegierungen erfordern.
Für diese Anwendungen liefert BSTFLEX auch Alloy 625 Inconel-Hitzeschildmaterial.
Inconel wird im Allgemeinen in Betracht gezogen, wenn extreme thermische Belastung, Oxidationsbeständigkeit und mechanische Leistung bei hohen Temperaturen die höheren Materialkosten rechtfertigen.
Es sollte daher eher als technische Option für schwierige Betriebsbedingungen betrachtet werden und nicht als automatisches Upgrade für jeden Hitzeschild im Automobilbereich.
Es gibt kein universelles Prägemuster, das für jede thermische Barriere geeignet ist.
Je nach Herstellungsprozess und Komponentenanforderungen kann ein Metall-Hitzeschild Folgendes verwenden:
Das Muster sollte entsprechend der erforderlichen Steifigkeit, Blechdicke, Umformrichtung und der Geometrie des fertigen Bauteils ausgewählt werden.
Ein komplexes Muster ist nicht automatisch besser. Das Ziel ist es, ausreichende strukturelle Stabilität zu schaffen und gleichzeitig die Fertigbarkeit zu erhalten.

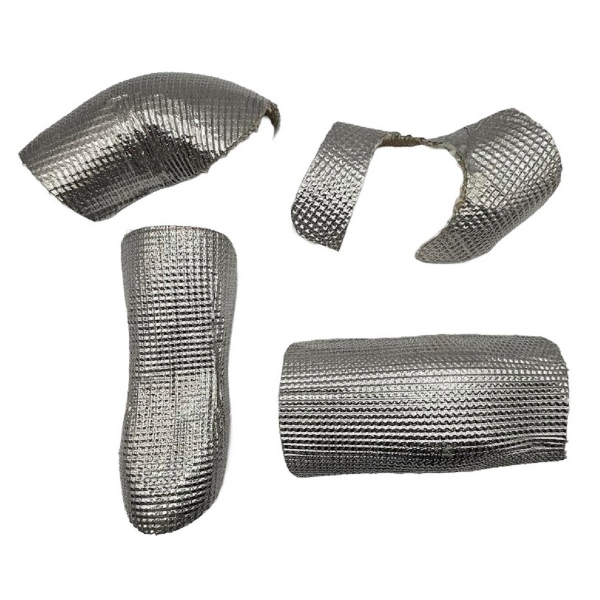

Hitzeschildmaterial wird oft weiter gestanzt, gezogen, gebogen oder beschnitten, nachdem das ursprüngliche Blech oder Coil hergestellt wurde.
Aus diesem Grund muss die Prägung mit der nachgelagerten Umformung kompatibel sein.
Ein zu aggressives Muster kann das Tiefziehen beeinträchtigen oder einen unvorhersehbaren Materialfluss in einem komplexen Bauteil verursachen. Ein zu flaches Muster bietet möglicherweise nicht die erforderliche Steifigkeit.
Die Entwicklung von OEM-Hitzeschilden muss daher die Abfolge der Fertigungsschritte berücksichtigen, einschließlich:
Einer der häufigsten Beschaffungsfehler ist die Anforderung eines Metall-Hitzeschilds nur nach Material und Dicke.
Zum Beispiel:
„Wir benötigen Hitzeschildblech aus Edelstahl.“
Diese Information reicht nicht aus, um ein zuverlässiges Automobilbauteil zu definieren.
Der Käufer sollte auch Folgendes berücksichtigen:
Die gleiche Blechdicke kann sich je nach Legierung, Muster und fertiger Geometrie sehr unterschiedlich verhalten.
Verschiedene Kunden kaufen Wärmeschutzmaterialien in unterschiedlichen Stadien der Fertigungskette.
Ein Unternehmen für Abgasstanzteile benötigt möglicherweise geprägtes Blech oder Coil, das später zu fertigen Schildern gepresst wird. Ein Automobilzulieferer (Tier-Lieferant) benötigt stattdessen möglicherweise ein geformtes Bauteil, das gemäß einer Zeichnung hergestellt wurde.
Bei der Angebotsanfrage sollten Käufer klar angeben, ob sie Folgendes benötigen:
Diese Unterscheidung ist besonders wichtig für die B2B-Beschaffung von Hitzeschilden, da Werkzeuge, Maßtoleranzen und Produktionsvolumen die Fertigungsmethode erheblich beeinflussen können.
Geprägte thermische Barrieren aus Metall finden sich im gesamten Fahrzeug überall dort, wo ein starres, leichtes Schild zwischen einer Wärmequelle und einer temperaturempfindlichen Komponente benötigt wird.
Das Schild muss Motorvibrationen und wiederholten thermischen Wechselbelastungen standhalten und gleichzeitig den Abstand zum Krümmer und zu benachbarten Komponenten wahren.
Hitzeschilde um Katalysatoren schützen angrenzende Bodenstrukturen, Kabelbäume und andere Unterbodensysteme vor konzentrierter Strahlungswärme.

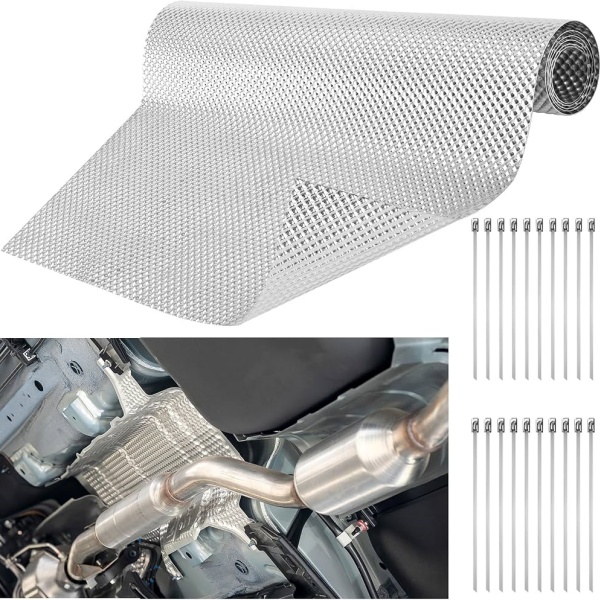

Lange Auspuffführungen am Unterboden erfordern oft eine Abschirmung, wenn Rohre in der Nähe des Fahrzeugbodens, von Kraftstoffsystemen oder Karosseriestrukturen verlaufen.
Große Schildoberflächen um Schalldämpfer profitieren von einer Kombination aus geringem Gewicht und ausreichender Plattensteifigkeit.
Kompakte Motorräume mit Turbolader stellen hohe Anforderungen an das Packaging und das Thermomanagement. Edelstahl oder leistungsfähigere Legierungen können je nach Betriebsumgebung in Betracht gezogen werden.
Leichte Aluminiumbarrieren können dazu beitragen, Kabel, Ansaugkomponenten, Elektronik und Karosserieteile vor der Strahlungswärme zu schützen, die von abgasseitigen Komponenten erzeugt wird.
Die Technologie ist nicht auf Personenkraftwagen beschränkt.
Geprägte Hitzeschilde aus Metall können auch verwendet werden bei:
Diese Anwendungen legen möglicherweise einen größeren Schwerpunkt auf Langlebigkeit, da Motoren über längere Zeiträume unter hoher Last betrieben werden können, während sie Schmutz, Wasser, Vibrationen und mechanischen Stößen ausgesetzt sind.
Eine nützliche Anfrage (RFQ) sollte genügend Informationen enthalten, damit der Lieferant sowohl die Materialanforderung als auch die fertige Anwendung verstehen kann.
| Spezifikationspunkt | Bereitzustellende Informationen |
|---|---|
| Anwendung | Abgaskrümmer, Katalysator, Unterboden, Turbolader, Schalldämpfer, Motorraum oder anderer Ort |
| Basismaterial | Aluminium, Edelstahl, Inconel oder zu empfehlendes Material |
| Güte | Erforderliche Legierungsgüte, falls bereits spezifiziert |
| Dicke | Nennblechdicke oder akzeptabler Bereich |
| Prägung | Vorhandenes Muster, Probe oder erforderliches strukturelles Ziel |
| Abmessungen | Breite, Länge oder Coil-Spezifikation |
| Verarbeitung | Blech, Zuschnitt, Stanzteil, Formteil oder fertige Komponente |
| Zeichnung | 2D-Zeichnung, 3D-Modell oder physisches Muster, falls verfügbar |
| Menge | Prototypenmenge und erwarteter Jahresbedarf |
BSTFLEX unterstützt Wärmemanagementprojekte vom rohen Hitzeschildmaterial bis hin zu kundenspezifischen OEM-Anwendungen.
Verfügbare Optionen können umfassen:
Für aktuelle Produktoptionen siehe:
Geprägtes Hitzeschildmaterial ist Metallblech oder -folie, das mechanisch mit einem erhabenen und vertieften Oberflächenmuster geformt wurde. Die geprägte Geometrie erhöht die strukturelle Steifigkeit eines dünnen Blechs und macht es für leichte thermische Barrieren im Automobilbereich geeignet.
Noppen oder andere geprägte Merkmale verleihen dünnem Metall eine dreidimensionale Geometrie. Dies kann die Steifigkeit des Paneels verbessern und einem Hitzeschild helfen, seine entworfene Form unter Vibration und thermischer Wechselbelastung beizubehalten.
Für viele dünne Hitzeschilde im Automobilbereich bietet Prägen strukturelle Vorteile, da die geformte Oberfläche biegesteifer ist als ein völlig flaches Blech aus ähnlichem Material und gleicher Dicke. Die geeignete Konstruktion hängt dennoch von der Anwendung ab.
Nein. Die Basislegierung bestimmt in erster Linie die Hochtemperaturfähigkeit des Materials. Prägen verändert die Geometrie und das mechanische Verhalten des Blechs; es verwandelt Aluminium oder Edelstahl nicht in eine Legierung für höhere Temperaturen.
Aluminium ist attraktiv für leichte Strahlungsbarrieren und großflächige Schilde. Edelstahl wird im Allgemeinen in anspruchsvolleren Umgebungen auf der Abgasseite bevorzugt. Die Materialauswahl sollte auf thermischer Belastung, Gewicht, Korrosion, Vibration und Einbauposition basieren.
Nickelbasislegierungen wie Inconel 625 können für extreme thermische Umgebungen in Betracht gezogen werden, in denen mechanische Hochtemperaturleistung und Oxidationsbeständigkeit wichtig sind. Sie sind im Allgemeinen Anwendungen vorbehalten, die ihre höheren Materialkosten rechtfertigen.
Ja. Die Prägegeometrie kann entsprechend der Materialdicke, den Abmessungen des Fertigteils, den Formanforderungen und dem Produktionsvolumen entwickelt werden. Kunden können Zeichnungen, Muster oder ein vorhandenes Hitzeschild zur Bewertung bereitstellen.
Je nach Projekt kann Material für die Weiterverarbeitung geliefert oder zu anwendungsspezifischen Teilen entwickelt werden. Anfragen sollten angeben, ob Bleche, Zuschnitte, geformte Komponenten oder fertige OEM-Hitzeschilde benötigt werden.
Der Wert eines geprägten Hitzeschilds für die Automobilindustrie ergibt sich nicht allein aus dem Oberflächenmuster. Er ergibt sich aus dem gemeinsamen Einsatz von Geometrie, Material und Installationsdesign.
Ein richtig gewähltes Prägemuster kann dünnem Metall eine größere strukturelle Stabilität verleihen, den Leichtbau unterstützen und einem fertigen Hitzeschild helfen, die Vibrationen und thermischen Wechselbeanspruchungen in echten Fahrzeugen zu tolerieren. Aluminium, Edelstahl und Inconel können dann entsprechend der thermischen Zone ausgewählt werden, in der das Schild betrieben wird.
Für OEM-Abgassysteme, Motorräume, Katalysatoren, Turbolader oder Unterbodenanwendungen kann BSTFLEX Zeichnungen, Muster und Betriebsanforderungen prüfen, um eine geeignete Lösung für ein geprägtes Metall-Hitzeschild zu entwickeln.
Senden Sie das erforderliche Material, die Dicke, die Abmessungen, die Zeichnung, die jährliche Menge und die Anwendungsinformationen, um eine technische Überprüfung, ein Muster oder ein Angebot anzufordern.
