Ein Hitzeschutzblech für die Spritzwand ist eine thermische Barriere, die an der Trennwand des Motorraums angebracht wird, um die Wärmeeinwirkung auf die Trennwand und den dahinterliegenden Bereich zu reduzieren. Seine Aufgabe besteht nicht einfach darin, eine möglichst große Fläche abzudecken. Die sinnvolle Abdeckung beschränkt sich auf den Bereich, der der Wärmequelle ausgesetzt ist. Gleichzeitig muss das fertige Bauteil die einwandfreie Funktion von Dichtungen, Bedienelementen, Anschlüssen und Wartungspunkten gewährleisten.
Eine Brandschutzwand stellt selten eine einheitliche Installationsbedingung dar. Der Bereich hinter einem Fallrohr erfordert möglicherweise eine andere Behandlung als die obere Schottwand. Eine Kabeldurchführung benötigt eine kontrollierte Öffnung, und eine abnehmbare Revisionsklappe muss abnehmbar bleiben. Diese Details sollten vor der Auswahl des Dämmmaterials für die Brandschutzwand markiert werden.
BSTFLEX-LieferungenHitzeschutzfolien und -mattenFür den thermischen Schutz von Kraftfahrzeugen. Bei einem kundenspezifischen Hitzeschild für die Spritzwand bilden eine Abdeckungszeichnung und die Betriebsanforderungen den Ausgangspunkt, gefolgt von der Auswahl des Werkstoffs und der Befestigungsmethode.
Verwenden Sie ein Foto oder eine Zeichnung von der Triebwerksseite, um die Trennwand in thermische Zonen und Bereiche, die frei bleiben müssen, zu unterteilen. Ergänzen Sie die Ansicht um die Position nahegelegener heißer Bauteile. Eine Zeichnung der Karosseriewand allein verdeutlicht nicht, warum ein Teil der Schutzwand mehr Aufmerksamkeit erfordert als ein anderer.
Identifizieren Sie die Abschnitte, die dem Abgaskrümmer, dem Turbolader-Turbinengehäuse oder dem Hosenrohr zugewandt sind. Notieren Sie deren relative Positionen und den minimalen zu erwartenden Abstand im Betrieb. Überprüfen Sie die Anordnung unter Berücksichtigung der zulässigen Bewegungen von Motor und Abgasanlage, nicht nur im kalten und stillstehenden Zustand.
Die Abschirmung sollte den exponierten Bereich abdecken, ohne die Wärmequelle zu berühren. Bei Platzmangel sind Geometrie oder Montageanordnung anzupassen. Eine höhere Fasertemperaturbeständigkeit ersetzt nicht den erforderlichen Abstand.
Markieren Sie Kabeldurchführungen, Lenksäulenmanschetten, Heizungsanschlüsse, Kabeldurchführungen und alle anderen Durchführungen. Die Trennwand muss um diese Bauteile herum ausreichend Freiraum bieten, damit sie keine Dichtung verschiebt, einen Stecker belastet oder bewegliche Teile behindert.
Ein Ausschnitt im Hitzeschutzblech ersetzt weder eine Gummitülle noch eine abgedichtete Schottwandverschraubung. Ebenso wenig repariert das Überziehen einer reflektierenden Folie über eine beschädigte Öffnung die Brandschutzwand. Mängel an der Verkleidung und ihren Dichtungskomponenten müssen separat behoben werden.
Zeigen Sie Abdeckungen, Befestigungselemente, Kennzeichnungsetiketten und Prüfpunkte, die zugänglich bleiben müssen. Kennzeichnen Sie außerdem, wo eine Schutzvorrichtung tatsächlich befestigt oder verklebt werden kann. Eine große, ununterbrochene Fläche mag auf einer Zeichnung einfach erscheinen, erweist sich aber nach der Installation der umgebenden Ausrüstung als unpraktisch.
Der Begriff Firewall-Isolierung umfasst verschiedene Maßnahmen. Reflektierende Abschirmungen auf der Motorseite reduzieren die Strahlungsbelastung, bevor diese die Schottwand erreicht. Die Isolierung auf der Kabinenseite dient der Wärmeübertragung innerhalb des Innenraums. Schallschutzschichten erfüllen einen anderen Zweck und benötigen eigene Leistungsspezifikationen.
Bei einer reflektierenden Konstruktion im Motorraum ist die freiliegende reflektierende Oberfläche der Strahlungsquelle zugewandt. Eine reflektierende Schicht, die von einer Verkleidung bedeckt oder gegen eine andere feste Oberfläche gepresst wird, bietet nicht dieselbe Strahlungsbarrierefunktion. Material, das für den Einsatz im Motorraum vorgesehen ist, sollte nicht automatisch als sichtbare Innenverkleidung verwendet werden.
Keine dieser Beschreibungen begründet eine Feuerwiderstandsklasse. Aus Faser-Temperatur- oder Reflexionswerten dürfen keine Rückschlüsse auf Flammenbeständigkeit, Rauchdichtigkeit oder die Einhaltung von Fahrzeuganforderungen gezogen werden. Ein zusätzliches Hitzeschild für die Brandschutzwand ersetzt weder die ursprüngliche Trennwand noch deren erforderliche Dichtungen; für jegliche Anforderungen an die Feuerbeständigkeit ist ein separater Nachweis für die jeweilige Konstruktion erforderlich.
Vergleichen Sie die Deckschicht, die Textil- oder Isolierschicht, das Laminierungssystem und die Befestigung miteinander. Zwei Materialien mit ähnlichen reflektierenden Oberflächen können unterschiedliche Dicken, Flexibilitäten und Anforderungen an die Verklebung aufweisen. Fordern Sie Details zur genauen Konstruktion an.

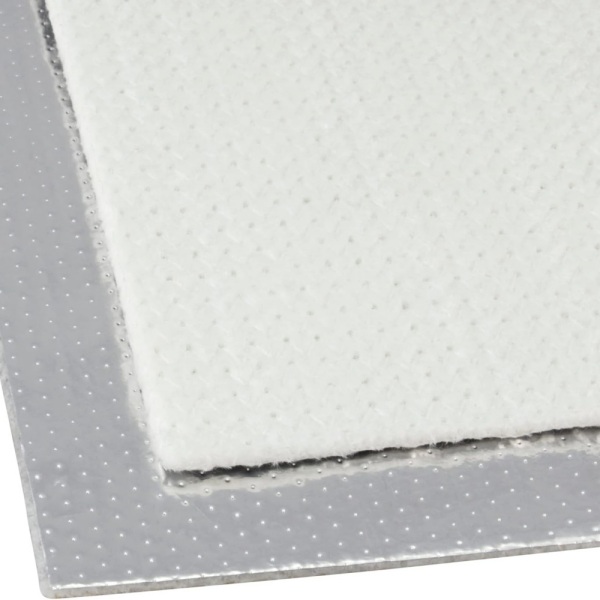

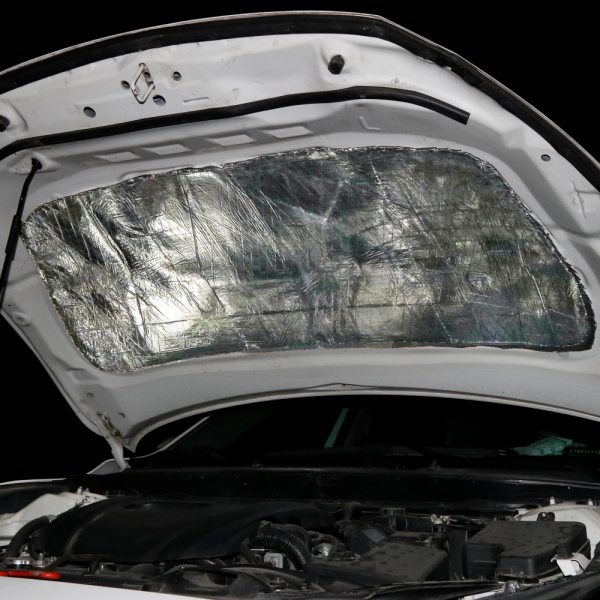

Derselbstklebende Aluminium-Glasfaser-HitzeschutzmatteEs kombiniert eine Aluminiumoberfläche, eine Glasfaserschicht und eine Kleberückseite. Es bietet eine Ausgangsmöglichkeit für passgenau zugeschnittene Abschnitte auf einer geeigneten Platte.
Bei Anwendungen im Bereich von Brandschutzwänden ist zu prüfen, wie das Material Rippen und Aussparungen folgt, wo ein vollflächiger Klebstoffkontakt möglich ist und ob die fertige Dicke ausreichend Platz um benachbarte Bauteile lässt. Die Zulassung sollte das Laminat und den Klebstoff umfassen, nicht nur die Glasfaserschicht.
Derselbstklebende Aluminium-Siliziumdioxid-HitzeschutzbarriereEs besteht aus einem gewebten Siliciumdioxid-Substrat mit einer reflektierenden Oberfläche. Es kann für Projekte geprüft werden, die Siliciumdioxid im Materialaufbau erfordern.
Ein Wechsel des Substrats erhöht nicht automatisch die zulässige Temperatur der Klebefläche. Vor der Auswahl des fertigen Bauteils müssen die Dauerbelastung, kurzzeitige Temperaturspitzen und die Bedingungen an der verklebten Stelle spezifiziert werden.

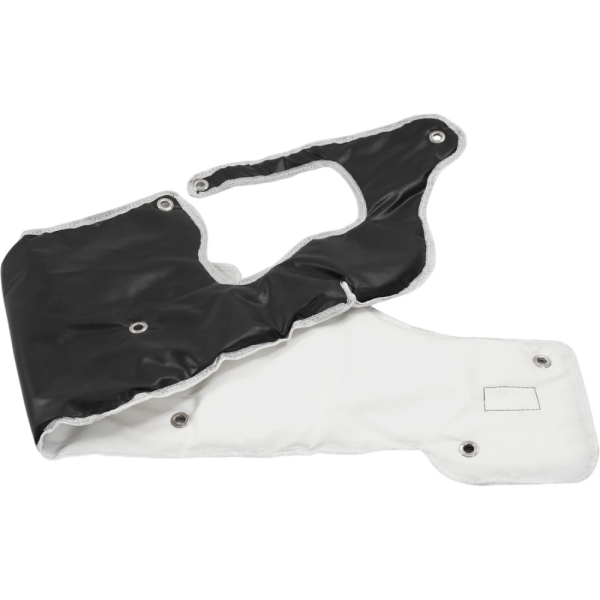

BSTFLEX bietet auch einaluminisierte Aramid-WärmebarriereFür Anwendungen wie beispielsweise den Schutz von Brandschutzwänden. Dies eröffnet dem Projekt eine weitere Substratoption, ohne dass davon ausgegangen werden muss, dass jede Brandschutzbarriere aus Glasfaser oder Siliziumdioxid bestehen muss.
Geben Sie bei der Anfrage für diese Konstruktion die geplante Befestigungsmethode und die erforderliche Randverstärkung an. Gehen Sie nicht davon aus, dass die Rückseite (zum Abziehen und Aufkleben), das Laminierungssystem oder das Installationsverfahren mit einer selbstklebenden Matte identisch sind.

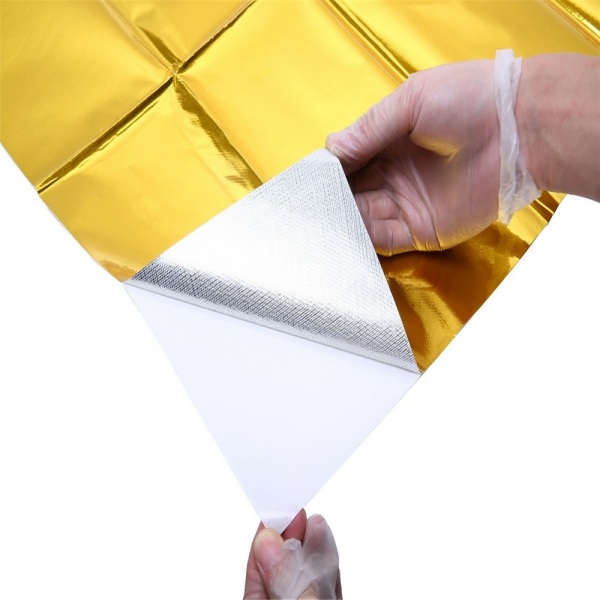

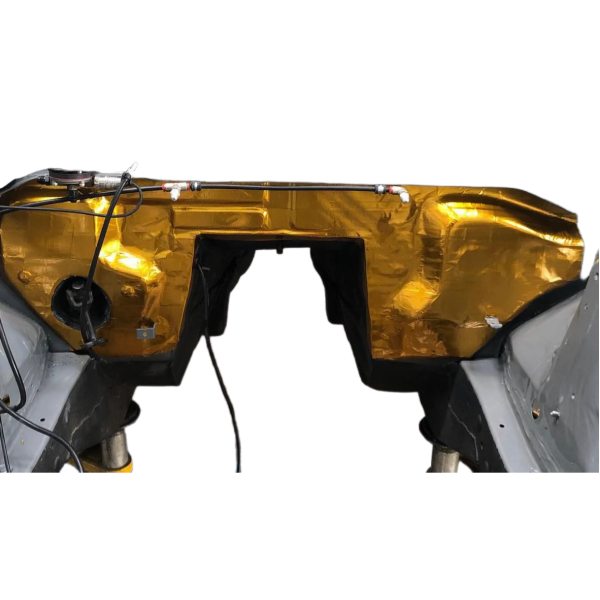

Einselbstklebende, goldfarbene, hitzereflektierende FolieSie kann in Betracht gezogen werden, wenn eine dünne, reflektierende Beschichtung auf einer geeigneten Brandschutzwand oder Schottwandoberfläche erforderlich ist. Ihre Funktion unterscheidet sich von der einer dickeren Isoliermatte.
Die goldene Optik ist kein allgemeingültiges Leistungsmerkmal. Vergleichen Sie die dokumentierte Konstruktion, die Temperaturgrenzen und das Installationsergebnis, anstatt ein Material anhand der Farbe auszuwählen. Prüfen Sie die Grenzwerte für reflektierende Oberflächen getrennt von den Grenzwerten für Klebstoffe.
Die Dimensionierung einer Isolierplatte für die Brandschutzwand sollte anhand wiederholbarer Bezugspunkte erfolgen. Kritische Bohrungen sind anhand vereinbarter Bezugspunkte und nicht anhand einer unregelmäßigen Schnittkante zu lokalisieren. Die Blickrichtung muss angegeben werden, um Verwechslungen zwischen der motorseitigen und der kabinenseitigen Seite auszuschließen.
Für Links- und Rechtslenker-Ausführungen können unterschiedliche Umrisse und Öffnungen erforderlich sein. Behandeln Sie diese als separate Zeichnungskonfigurationen, bis die Passgenauigkeit bestätigt ist; eine gespiegelte Form ist nicht automatisch eine genehmigte zweite Version.
| Zeichnungsdetail | Zu definierende Informationen |
|---|---|
| Abdeckungsgrenze | Schutzzonen, Bereiche außerhalb der Kontur und Flächen, die unbedeckt bleiben müssen. |
| Teileausrichtung | Motorseitige Oberfläche, Einbauansicht, Fahrzeugvariante und Zeichnungsrevision. |
| Ausschnitte und Abstände | Positionen der Tüllen, Serviceöffnungen, Abstände zwischen beweglichen Teilen und kritische Positionstoleranzen. |
| Anbauteile | Zugelassene Befestigungspunkte, zulässige Klebeflächen und alle Bereiche, die frei von Klebstoff bleiben müssen. |
| Abschnitte und Kanten | Einzelne Stoffteile, genehmigte Nähte oder Überlappungen, Kantenbearbeitung und maximale lokale Dicke. |
| Inspektionsreferenzen | Abmessungen und Passformmerkmale, die zur Freigabe des Musters und zur Überprüfung der Produktionsteile verwendet werden. |
BSTFLEXindividuell gestanzte, hitzereflektierende MattenEs wird ein Verfahren zur Umwandlung von Plattenmaterial in eine definierte Kontur vorgestellt. Die Machbarkeit von Ausschnitten, schmalen Abschnitten und lokalen Anforderungen an die Trägerkonstruktion wird im Hinblick auf das gewählte Material und den Verarbeitungsprozess geprüft.
Entscheiden Sie, ob die Trennwand auf einem blanken Karosserieteil oder erst nach dem Einbau von Motor, Kabelbäumen und anderen Komponenten montiert werden soll. Eine Schablone, die während der Karosseriemontage passt, lässt sich bei einer Nachrüstung möglicherweise nicht ohne Demontage umliegender Bauteile positionieren.
Bei eingeschränktem Zugang sollten separate Abschnitte mit einer festgelegten Montagereihenfolge in Betracht gezogen werden. Fugen sollten nach Möglichkeit von kritischen Öffnungen ferngehalten werden. Überlappungen sollten vorgegeben werden, anstatt die Montage individuell an jedem Fahrzeug zu überlassen. Die Dicke an den Fugen ist mit dem verfügbaren Platz abzugleichen.
Bei verklebten Bereichen sind die Art der Lackierung bzw. Beschichtung, deren Zustand und die zu erwartende Temperatur an der Klebefläche zu prüfen. Bei fixierten Bereichen ist eine zugelassene Halterung zu verwenden und die Belastung an den Befestigungspunkten zu beurteilen. Zusätzliche Befestigungsmittel können ein Bauteil zwar fixieren, machen jedoch einen überhitzten Klebstoff oder ein instabiles Laminat nicht geeignet.
Die detaillierten Fragen zur Bindung werden im Folgenden behandelt.Auswahlhilfe für selbstklebende HitzeschutzklebstoffeFür die Auslegung der Firewall besteht die zusätzliche Anforderung, dass Dichtungen, Anschlüsse und Serviceabdeckungen auch nach der Installation der Barriere verwendbar bleiben.
Stellen Sie sich eine Trennwand mit einem Fallrohr an einer Seite, einem zentralen Kabelanschluss und einer darüber liegenden abnehmbaren Abdeckung vor. Dies ist ein Konstruktionsbeispiel, keine erprobte Fahrzeugkonfiguration.
Ein Bewertungsansatz besteht in einem separaten, abluftseitigen Bereich, einer kontrollierten Öffnung um die Anschlussdichtung und einer separaten Behandlung der abnehmbaren Abdeckung. Diese Anordnung ermöglicht die Beurteilung des wärmeseitigen Materials und der Befestigung, ohne dass eine durchgehende Folie über alle Funktionselemente geklebt werden muss.
Das Beispiel beweist nicht, dass eine segmentierte Schutzvorrichtung immer besser ist. Es zeigt vielmehr, warum Materialauslegung, Befestigungsplan und Wartungszugang gemeinsam entwickelt werden sollten. Überprüfen Sie sowohl die Abdeckung als auch die Passform an der tatsächlichen Baugruppe.
Vor der Prüfung müssen Messpunkte definiert werden. Je nach Prüfungsziel können dies beispielsweise die Motorseitenverkleidung, eine Klebefläche, die Kabinenseitenwand oder ein angrenzendes temperaturempfindliches Bauteil sein. Die Temperatur eines Messpunkts darf nicht so angegeben werden, als ob sie für alle anderen Messpunkte repräsentativ wäre.
Bei der Bewertung einer Änderung sollten vergleichbare Betriebsbedingungen herangezogen werden: Umgebungsbedingungen, Motorlast, Luftstrom, Testdauer und die relevante Nachlaufzeit nach dem Abschalten. Die zulässige Temperatur am gewählten Standort sollte angegeben werden, anstatt sich auf eine ungenaue Behauptung einer reduzierten Kabinenwärme zu stützen.
Prüfen Sie das Bauteil nach der vereinbarten thermischen und Dauerfestigkeitsprüfung. Achten Sie auf Ablösungen, Schichtablösungen, Kontaktspuren, beschädigte Aussparungen und Bewegungen an den Befestigungspunkten. Betätigen Sie die betroffenen Bedienelemente und vergewissern Sie sich, dass die Wartungsabdeckungen und Steckverbinder weiterhin wie vorgesehen zugänglich sind.
Die Materialkonstruktion, das fertige Muster und die Befestigungsspezifikation müssen gemeinsam freigegeben werden. Änderungen an der Vorderseite, Rückseite, Beschichtung, Kontur oder der Position des nahegelegenen Auslasses erfordern eine Überprüfung der betroffenen Zulassungsbedingungen.
Für Automobilhersteller, Komponentenlieferanten und Anlagenbauer sollte die Angebotsanfrage die Installation detailliert beschreiben und nicht nur ein Hochtemperaturdatenblatt anfordern. Bitte senden Sie eine Motorseitenansicht, Fotos, die Position der Wärmequelle, den minimalen Betriebsabstand und die Zieltemperatur für den Schutzbereich.
Geben Sie die geplante Materialstärke, die Oberflächenbeschaffenheit der Montagefläche, die bevorzugte Befestigungsart und die erforderlichen Ausschnitte an. Nennen Sie Fahrzeugvarianten, Einschränkungen im Betrieb, die Anzahl der Muster und den erwarteten Produktionsbedarf. Kennzeichnen Sie nicht festgelegte Maße oder Leistungswerte als Entwicklungspunkte und nicht als genehmigte Spezifikationen.
BSTFLEX kann die Anfrage über seineHerstellung von Wärmedämmmaterialien und OEM-LieferdienstleistungenBleche, zugeschnittene Paneele und Formzuschnitte können je nach den gewählten Konstruktions- und Zeichnungsanforderungen besprochen werden.
Senden Sie uns Ihre Zeichnung des Hitzeschilds für die Spritzwand zur Materialprüfung und Angebotserstellung.Das vereinbarte Muster dient als Grundlage für die Überprüfung von Abdeckung, Installation und Wärmeleistung, bevor eine Produktionsspezifikation freigegeben wird.
Nicht unbedingt. Ermitteln Sie zunächst die Expositions- und Installationsbedingungen. Manche Projekte benötigen eine durchgehende Konstruktion, andere hingegen eine lokale Abschirmung oder separate Versorgungsbereiche. Wählen Sie die Anordnung anhand der thermischen Anforderungen und überprüfen Sie das fertige Layout.
Nein. Ein Zuschnittblatt sollte keine korrekt spezifizierte Tülle, Manschette oder abgedichtete Schottverschraubung ersetzen. Die Funktion des ursprünglichen Dichtungssystems muss erhalten bleiben, und die Abdichtung muss frei von beweglichen oder zugänglichen Teilen sein.
Nein. Die Beschreibungen beziehen sich auf unterschiedliche Leistungsziele. Eine kombinierte Behandlung erfordert Nachweise sowohl für ihre thermischen als auch für ihre akustischen Funktionen sowie für ihre Eignung für die vorgesehene Einbauseite.
Erst nach Prüfung der entsprechenden Layouts. Lenkposition, Kabelbaumführung, Heizungsanschlüsse und Sonderausstattungen können die Öffnungen oder die erforderliche Abdeckung verändern. Die zutreffenden Ausführungen sind in der genehmigten Zeichnung zu definieren.
