Abgassysteme arbeiten in einem der thermisch anspruchsvollsten Bereiche eines Fahrzeugs, Motors oder industriellen Energiesystems. Abgaskrümmer, Turbolader, Fallrohre, Katalysatoren, Schalldämpfer und Abgasleitungen können intensive Strahlungs- und Wärmeleitungshitze erzeugen und dadurch thermische Belastungen für Kabel, Schläuche, Sensoren, Karosserieteile, Kraftstoffsystemkomponenten und umliegende Ausrüstung verursachen.
Abgas-Hitzeschild-Isolierung wird verwendet, um diese Wärme an oder nahe der Quelle zu kontrollieren.
BSTFLEX fertigt eine breite Palette von Abgas-Hitzeschild-Isolierungslösungen für Automobil-, Motorsport-, Dieselmotor-, Generator-, Marine- und industrielle Abgassysteme. Verfügbare Ausführungen umfassen abnehmbare Isolierdecken, geformte Metall-Hitzeschilde, Abgasrohrisolierungen, Thermoeinlagen, flexible Ummantelungen, Krümmerdecken und mehrschichtige Wärmebarrieren.
Anstatt für jedes Abgassystem dieselbe Isolierungsmethode zu verwenden, sollte die passende thermische Lösung entsprechend der Abgastemperatur, dem verfügbaren Einbauraum, der Bauteilgeometrie, den Vibrationen, der Umwelteinwirkung, der erforderlichen Oberflächentemperaturreduzierung und den Wartungsanforderungen ausgewählt werden.
Abgas-Hitzeschild-Isolierung ist ein Wärmeschutzsystem, das entwickelt wurde, um die Wärmeübertragung von heißen Abgaskomponenten auf umliegende Bereiche zu reduzieren.
Je nach Anwendung kann ein Abgas-Hitzeschild funktionieren durch:
Reflexion der Strahlungswärme weg von empfindlichen Komponenten;
Einschließen der Wärme in einem Abgaskrümmer, Rohr oder Turbolader;
Reduzierung der äußeren Oberflächentemperatur heißer Abgaskomponenten;
Schaffung eines isolierten Luftspalts zwischen der Wärmequelle und umliegenden Komponenten;
Verlangsamung der Wärmeleitung durch mehrschichtige Isolierung;
Schutz von Kabeln, Schläuchen, Sensoren, Karosserieteilen und nahegelegener Ausrüstung vor langfristiger thermischer Belastung.
Ein Abgas-Hitzeschild und eine Abgasisolierungbezeichnen daher nicht immer genau dieselbe Konstruktion.
Ein geformter Schild aus Aluminium, Edelstahl oder Nickellegierung steuert hauptsächlich die Strahlungswärme und enthält normalerweise einen Luftspalt oder eine zusätzliche Isolationsschicht. Eine abnehmbare Abgasdecke umschließt die Wärmequelle enger und speichert thermische Energie mithilfe einer Hochtemperatur-Textilisolierung.
Bei anspruchsvollen Installationen können die beiden Konzepte auch zu einer mehrschichtigen thermischen Abgasbarriere kombiniert werden.
Obwohl die Begriffe häufig zusammen verwendet werden, lösen sie thermische Probleme auf unterschiedliche Weise.
| Thermische Lösung | Hauptfunktion | Typische Konstruktion | Häufige Anwendungen |
|---|---|---|---|
| Metall-Abgas-Hitzeschild | Strahlungswärme reflektieren und blockieren | Aluminium, Edelstahl, Nickellegierung | Katalysatoren, Schalldämpfer, Unterboden, Abgasrohre |
| Abgas-Isolierdecke | Wärme an der Quelle einschließen | Hitzebeständiges Außengewebe, Isolierkern, innere Auskleidung | Krümmer, Turbolader, Abgasrohre, Bögen |
| Abgasrohrisolierung | Rohr-Oberflächentemperatur und Wärmeverlust reduzieren | Decke, Hülle, Wickelband oder mehrschichtiger Mantel | Dieselmotoren, Generatoren, Schiffsmotoren, industrielle Abgasanlagen |
| Auskleidung für Abgas-Hitzeschutzschild | Hinter einem vorhandenen äußeren Schild isolieren | Metallbeschichtung mit Wärmedämmung | Motorräder, Kfz-Abgassysteme, OEM-Hitzeschilde |
| Abgasdämmung | Flexible Isolierung um Rohre | Hochtemperatur-Textil- oder Hülsenkonstruktion | Schifffahrt, Dieselheizungen und industrielle Rohrleitungen |
| Wärmesperrfolie | Wärmeübertragung reflektieren oder unterbrechen | Geprägtes Metall oder Metall-Isolations-Verbundmaterial | Motorbereiche, Spritzwände, Bodenbleche, Schalldämpfer, Katalysatoren |
Das effektivste Abgas-Wärmemanagementsystem kann mehrere dieser Technologien in verschiedenen Bereichen derselben Abgasanlage verwenden.
Ein heißes Abgasrohr verursacht mehr als nur unangenehme Oberflächentemperaturen.
Die vom Abgassystem abgestrahlte Wärme kann nahegelegene Bauteile dauerhaft erhöhten Temperaturen aussetzen. In eng ausgelegten Motorräumen kann zwischen dem Abgas und elektrischen Kabelbäumen, Gummischläuchen, Kraftstoffleitungen, Sensoren, Kunststoffkomponenten oder Fahrzeugkarosseriestrukturen nur ein geringer Abstand bestehen.
Ein geeigneter Abgas-Hitzeschutz kann helfen:
Ein richtig ausgelegter Abgas-Hitzeschild unterbricht den direkten Strahlungsweg zwischen der Abgaskomponente und nahegelegenen Bauteilen.
Dies ist besonders wichtig bei:
Turboladern;
Abgaskrümmern;
Abgasrohren;
Katalysatoren;
DPF-Systemen;
Schalldämpfern;
Abgasbögen;
Unterboden-Abgassystemen.
Isolierte Decken und Rohrummantelungen können die direkte Einwirkung extrem heißer Metalloberflächen reduzieren.
Dies ist wichtig in Maschinenräumen, Generatorengehäusen, Schiffsinstallationen und Anlagen, bei denen Bediener oder Wartungspersonal nahe am Abgassystem arbeiten können.
Übermäßige Abgaswärme kann die Verschlechterung nahegelegener elektrischer, polymerer und elastomerer Komponenten beschleunigen.
Die Wärmekontrolle wird daher häufig in die Konstruktion von Motorkabeln, Schläuchen, Sensoren, Flüssigkeitsleitungen, Karosserieteilen und elektronischen Systemen integriert.
Moderne Fahrzeuge und Maschinen platzieren zunehmend mehr Komponenten in kleineren Motorräumen.
Ein effektives Hitzeschild für das Abgassystem ermöglicht es Ingenieuren, lokale Wärmezonen zu steuern, ohne die gesamte Abgasanordnung neu zu gestalten.
BSTFLEX fertigt verschiedene Konstruktionen für den thermischen Abgasschutz, da sich Abgassysteme in Geometrie und Betriebsumgebung erheblich unterscheiden.

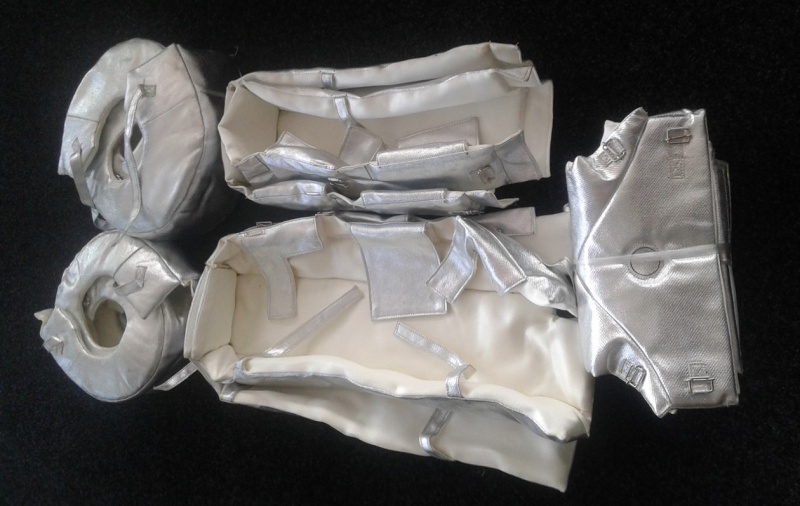

Eine abnehmbare Abgasdecke ist so konzipiert, dass sie eng um eine bestimmte Komponente passt und gleichzeitig für Inspektionen oder Wartungen entfernt werden kann.
Typische Konstruktionen können Folgendes kombinieren:
hochtemperaturbeständiges Außengewebe;
thermischer Isolierkern;
Edelstahlgeflecht oder hitzebeständige Innenschicht;
Haken und Federn;
Drahtverschnürung;
Edelstahlbefestigungselemente;
andere kundenspezifische Befestigungssysteme.
Diese Decken werden häufig für Abgaskrümmer, Turbolader, Fallrohre, Abgasrohre, Bögen und andere unregelmäßig geformte Komponenten verwendet.
Für geformte Krümmeranwendungen siehe die BSTFLEX Titan-Krümmerdecke und Turbolader-Krümmerdecke.
Abgasrohrisolierung wird dort eingesetzt, wo eine erhebliche Länge von Abgasrohren thermisch abgeschirmt werden muss.
Abhängig von Rohrdurchmesser, Temperatur, Umgebung und Anforderungen an die Wartungsfreundlichkeit kann die Isolierung geliefert werden als:
abnehmbare Rohrdecken;
Textil-Isolierhülsen;
Abgasummantelung;
Abgas-Wickelband;
segmentierte Isoliermäntel;
Wärmebarrieren mit Metallbeschichtung.
Rohrisolierung ist besonders nützlich für Dieselmotoren, Generatoren, Schiffsabgassysteme, Industriemotoren und eingehauste Maschinen.
Das Ziel besteht nicht einfach darin, ein Rohr mit Isolierung zu umgeben. Das Isoliersystem muss thermische Zyklen, Vibrationen und die Geometrie von Verbindungsstellen, Bögen, Flanschen und Befestigungspunkten aushalten.
Abgaskrümmer sind kompakte Hochtemperaturkomponenten, die sich in der Nähe vieler wichtiger Motorteile befinden.
Eine Isolierdecke für den Abgaskrümmer folgt der Geometrie des Krümmers und hilft, Wärme einzudämmen, bevor sie sich im Motorraum ausbreitet.
Anwendungen umfassen:
Hochleistungsfahrzeuge;
turboaufgeladene Motoren;
Rennsysteme;
Dieselmotoren;
Industriemotoren;
Schwermaschinen.
BSTFLEX kann Krümmer-Isoliermatten anhand von Zeichnungen, Messungen, CAD-Daten oder physischen Mustern entwickeln.
Eine standardmäßige flache Isolierung ist oft schwierig um Bögen und gekrümmte Abgaskomponenten zu installieren.
Eine geformte Isoliermatte sorgt für eine gleichmäßigere Abdeckung und reduziert die Anzahl der Überlappungen oder Lücken um die Biegung.
BSTFLEX Wärmeisolierende Bogenmatte ist für diese Art von Geometrie ausgelegt und kann an Abgassteigrohre, Mischbögen und andere gekrümmte Hochtemperaturleitungen angepasst werden.
Turboaufgeladene Abgassysteme erfordern aufgrund der Nähe zu Verkabelungen, Schläuchen, Getriebekomponenten und Strukturen im Motorraum häufig eine zusätzliche Wärmekontrolle am Fallrohr.

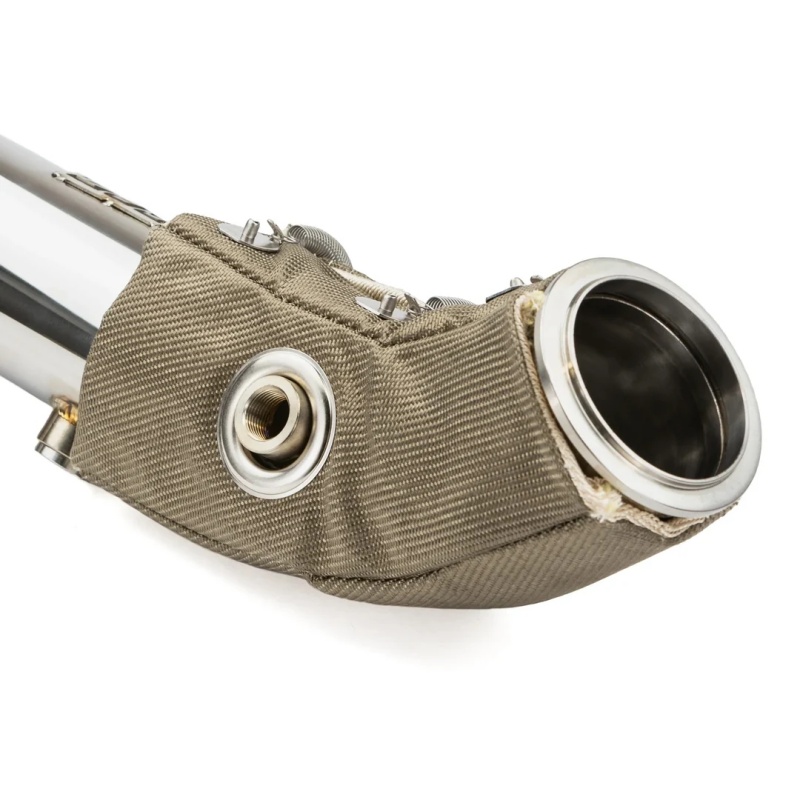

Eine geformte Wärmeisolierende Fallrohrmatte bietet eine lokale Isolierung, ohne dass das gesamte Abgassystem umwickelt werden muss.
Nicht jede Anwendung sollte eine textile Isoliermatte verwenden.

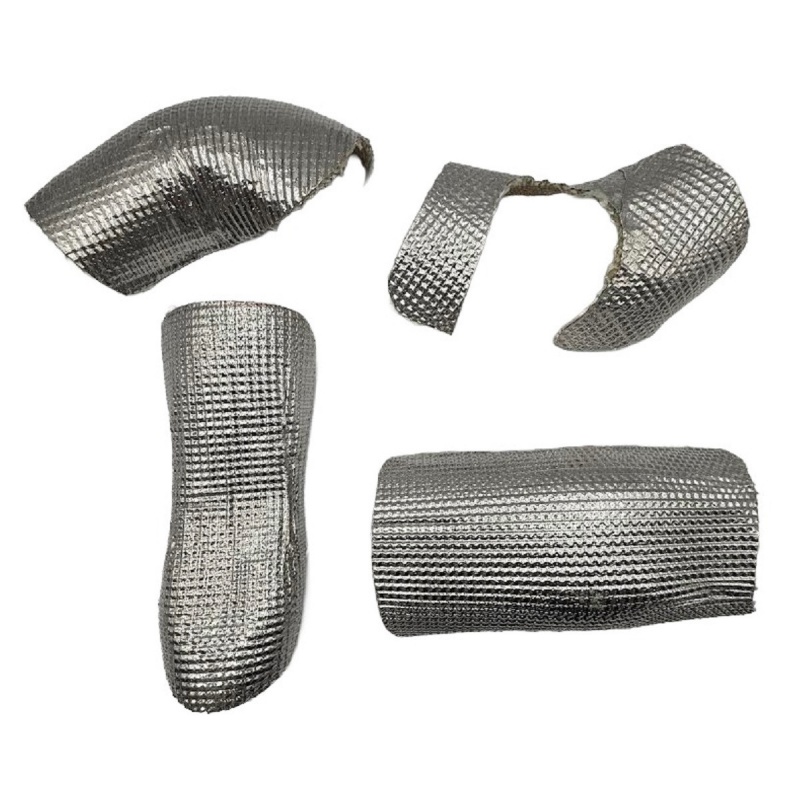

Wenn strukturelle Haltbarkeit, begrenzte Dicke oder starke Reflexion von Strahlungswärme erforderlich ist, kann ein geformter Metall-Hitzeschild besser geeignet sein.
Zu den gängigen Materialien gehören:
Aluminium;
geprägtes Aluminium;
Edelstahl;
geprägter Edelstahl;
Nickellegierungen.
Für anspruchsvolle Abgas- und Turboumgebungen fertigt BSTFLEX den Alloy 625 Inconel-Hitzeschild, der als Blechmaterial oder als kundenspezifisch geformte Hitzeschild-Komponenten geliefert werden kann.
Einige OEM-Abgassysteme verfügen bereits über einen dekorativen oder strukturellen Außenschild, benötigen jedoch eine zusätzliche thermische Leistung.
In dieser Situation kann eine Isolierauskleidung zwischen dem Abgasrohr und dem vorhandenen Hitzeschild installiert werden.

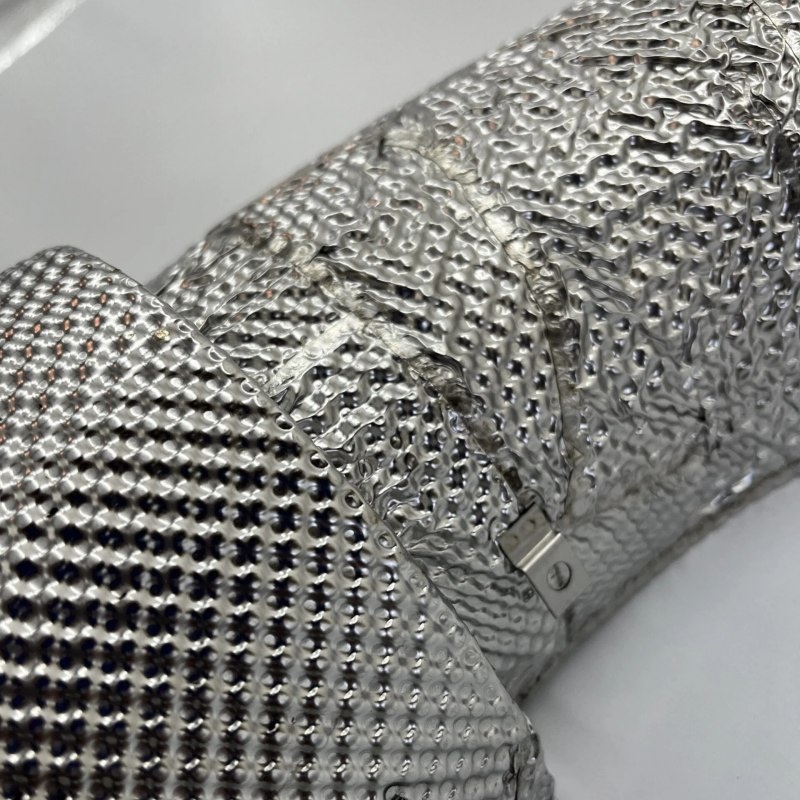

Die BSTFLEX Abgas-Hitzeschild-Auskleidung kombiniert eine Metallabdeckung mit Hochtemperaturisolierung und kann für eine anwendungsspezifische Passform präzise zugeschnitten werden.
Dieser Ansatz ist besonders nützlich, wenn das ursprüngliche äußere Erscheinungsbild unverändert bleiben muss.

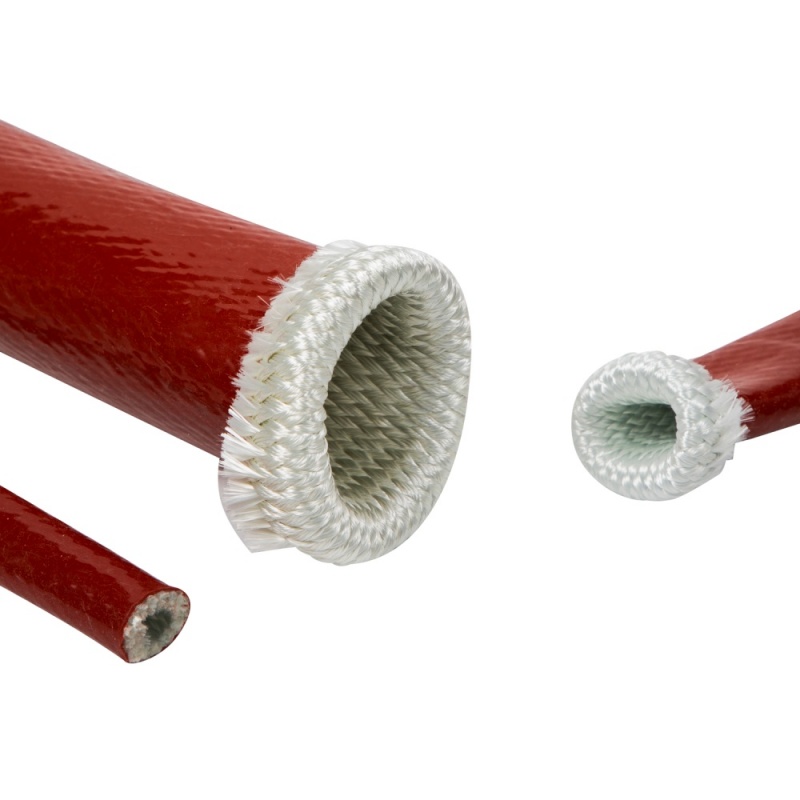

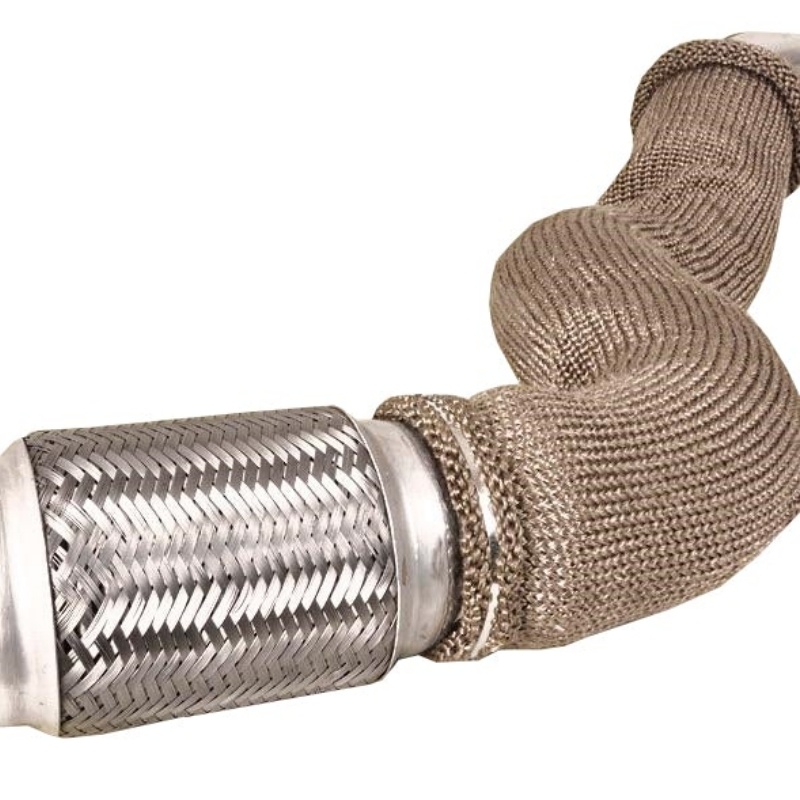

Eine Abgasummantelung bietet flexible Isolierung um Rohre, bei denen ein starrer Schild oder eine geformte Isoliermatte möglicherweise nicht erforderlich ist.
Die BSTFLEX Isolierende Ummantelung für Dieselheizer-Abgas, bietet beispielsweise eine flexible Isolierlösung für kleinere Abgasrohre, die in Schiffs-, Wohnmobil- und anderen Dieselheizungsinstallationen verwendet werden.
Es gibt kein einzelnes Material, das für jedes Abgassystem am besten geeignet ist.
Die Materialauswahl hängt ab von:
kontinuierlicher Betriebstemperatur;
Temperaturspitzen;
Intensität der Strahlungswärme;
erforderlicher Isolationsdicke;
mechanischen Vibrationen;
Korrosionsbelastung;
Feuchtigkeit;
Ölen und Kraftstoffen;
verfügbarem Platz;
Bauteilgeometrie;
Wartungshäufigkeit;
Gewichtsanforderungen.
Glasfaser wird aufgrund ihrer Kombination aus Wärmebeständigkeit, Flexibilität und praktischen Herstellungskosten häufig zur Abgasisolierung verwendet.
Sie kann verwendet werden in:
Abgasschläuchen;
Ummantelungen;
Isolierdecken;
Wärmeauskleidungen;
Verbund-Hitzeschilden.
Textilmaterialien mit hohem Silikatanteil werden für Bereiche mit höheren Temperaturen ausgewählt, in denen herkömmliche Glasfaser möglicherweise keine ausreichende thermische Leistungsfähigkeit bietet.
Silikatgewebe und Isolierschichten können in Abgasdecken, Barrieren und Hochtemperatur-Isolierbaugruppen integriert werden.
Basaltbasierte Materialien werden häufig im thermischen Schutz von Hochleistungsabgasanlagen eingesetzt.
Sie bieten eine nützliche Kombination aus Temperaturbeständigkeit, Flexibilität und mechanischer Haltbarkeit für Krümmerdecken, Fallrohrdecken und ähnliche Anwendungen.
Keramische oder andere Hochtemperatur-Isolierkerne können eine stärkere Wärmebeständigkeit bieten, wenn innerhalb eines begrenzten Einbauraums eine erhebliche Temperaturreduzierung erforderlich ist.
Sie werden üblicherweise durch eine äußere Textil- oder Metallschicht geschützt, anstatt direkt freiliegend zu sein.
Aluminium ist leicht und äußerst wirksam als Reflektor für Strahlungswärme.
Es wird häufig verwendet für:
Unterbodenschilde;
Schalldämpferschilde;
Katalysatorschilde;
Boden-Wärmebarrieren;
Wärmesperren im Motorraum.
Edelstahl bietet in vielen Abgasanwendungen eine höhere mechanische Haltbarkeit und Temperaturbeständigkeit als Aluminium.
Er eignet sich besonders dort, wo das Schild Vibrationen, Straßenschmutz oder erhöhten Abgastemperaturen ausgesetzt ist.
Nickellegierungen wie Legierung 625 werden eingesetzt, wenn die Abgasumgebung eine stärkere Beständigkeit gegen Hitze, Oxidation und Korrosion erfordert.
Sie werden normalerweise für Hochleistungsanwendungen reserviert, bei denen herkömmliche Lösungen aus Aluminium oder Edelstahl möglicherweise nicht die erforderliche Haltbarkeit bieten.
Automobil-Abgassysteme erzeugen mehrere unterschiedliche Wärmezonen.
Wärmeschutz kann erforderlich sein um:
Abgaskrümmer;
Abgassammelrohre;
Turbolader;
Abgasrohre nach dem Turbolader;
Katalysatoren;
DPF-Systeme;
Schalldämpfer;
Getriebetunnel;
Bodenbleche;
Abgasrohre am Unterboden.
Ein automobiler Abgas-Hitzeschild kann daher von einem leichten geprägten Aluminiumschild bis zu einer angepassten Krümmerisolierdecke oder einer mehrlagigen Edelstahl-Wärmesperre reichen.
Die richtige Lösung hängt davon ab, was geschützt werden muss.
Wenn das Ziel darin besteht, einen Boden oder ein Karosserieblech vor Strahlungswärme zu schützen, kann eine reflektierende Barriere ausreichend sein.
Wenn das Ziel darin besteht, Wärme direkt um einen Abgaskrümmer oder ein Abgasrohr nach dem Turbolader einzuschließen, bietet eine angepasste Isolierdecke im Allgemeinen eine vollständigere Wärmeeindämmung.
Dieselmotoren werden in Lastkraftwagen, Baumaschinen, Generatoren, landwirtschaftlichen Geräten, Schiffen und stationären Energiesystemen eingesetzt.
Diese Anlagen sind häufig über längere Zeiträume in Betrieb und können Abgasleitungen nahe an Hydraulikleitungen, Verkabelungen, Kraftstoffsystemen oder Bereichen für den Personenzugang führen.
Isolierung von Abgasrohren bei Dieselmotoren kann Folgendes umfassen:
abnehmbare Abgasisolierdecken;
Rohrisoliermäntel;
Krümmerisolierdecken;
Turbolader-Isolierdecken;
Abgasummantelungen;
flexible Isolierschläuche;
Metall-Hitzeschilde.
Abnehmbare Ausführungen sind besonders nützlich, wenn eine regelmäßige Motorwartung erforderlich ist.
Generatorsätze können in relativ kompakten akustischen Einhausungen oder Generatorräumen erhebliche Wärme erzeugen.
Die Isolierung von Abgasrohren kann dabei helfen, die von folgenden Komponenten abgegebene Wärme zu kontrollieren:
Krümmer;
Turbolader;
flexible Abgasabschnitte;
Schalldämpfer;
Abgasrohre;
Bögen und Winkelstücke.
Bei Generator-OEM-Projekten sollte die Isolierung auf Grundlage des tatsächlichen Rohrdurchmessers, der Biegegeometrie, Flansche, Halterungen und des Wartungszugangs ausgelegt werden, anstatt sie als generisches Einheitsprodukt zu behandeln.
Schiffsmotorenräume stellen andere Herausforderungen dar als Personenkraftwagen.
Der Platz ist begrenzt, Abgaskomponenten können sich in der Nähe von Zugangsbereichen für Personal befinden, und das Isolationssystem muss in einer Umgebung funktionieren, in der Vibrationen und Feuchtigkeit wichtige Konstruktionsaspekte sind.
Typische Schiffsanwendungen umfassen:
Schiffsdiesel-Abgasrohre;
Abgassteigrohre;
Abgaskrümmerbögen;
Turbolader;
Krümmer;
Abgassysteme von Generatoren;
Abgasleitungen von Heizgeräten.
Entfernbare Schiffsabgas-Isoliermatten können in Abschnitten gefertigt werden, sodass einzelne Komponenten während der Wartung entfernt werden können, ohne das gesamte Isolationssystem zu demontieren.
Der Abgaskrümmer ist eine der konzentriertesten Wärmequellen in vielen Motorräumen.
Verschiedene Ansätze umfassen:
Am besten geeignet, wenn eine eng anliegende Wärmeeindämmung erforderlich ist.
Nützlich, wenn eine starre Barriere und ein kontrollierter Luftspalt in die Konstruktion integriert werden können.
Nützlich bei bestimmten Rohr- und Krümmergeometrien, bei denen eine durchgehende Umwicklung praktikabel ist.
Die Auswahl sollte auf der Bauteilkonstruktion, dem Wartungszugang und dem thermischen Ziel basieren, anstatt davon auszugehen, dass eine Methode grundsätzlich überlegen ist.
Schalldämpfer können ebenfalls einen externen Wärmeschutz erfordern, insbesondere wenn sie sich in der Nähe von Fahrzeugböden, Karosserieteilen, Motorraumstrukturen oder anderen wärmeempfindlichen Geräten befinden.
Mögliche Lösungen umfassen:
Schalldämpfer-Isoliermatten;
geprägte Aluminiumschilde;
Hitzeschilde aus Edelstahl;
aluminisierte Wärmebarrieren;
Isolierauskleidungen.
Die interne akustische Packung erfüllt eine andere Funktion als ein externer Hitzeschild. Wenn Schalldämpfung oder eine Neubepackung erforderlich ist, siehe den Bereich BSTFLEX Schalldämpferpackung.
Die Wahl zwischen diesen drei gängigen Methoden zur Wärmekontrolle hängt von der Anwendung ab.
| Anforderung | Abgasdecke | Abgasband | Metall-Hitzeschild |
|---|---|---|---|
| Für Wartungsarbeiten abnehmbar | Hervorragend | Begrenzt | Gut |
| Komplex geformtes Bauteil | Hervorragend | Mittelmäßig | Erfordert Formgebung |
| Langes gerades Rohr | Gut | Hervorragend | Anwendungsabhängig |
| Reflexion von Strahlungswärme | Mittelmäßig | Begrenzt | Hervorragend |
| Nahe thermische Abschirmung | Hervorragend | Hervorragend | Hängt vom Luftspalt ab |
| Vom Erstausrüster geformtes Bauteil | Gut | Begrenzt | Hervorragend |
| Individueller Prototyp | Hervorragend | Hervorragend | Hervorragend |
| Wiederholte Wartung | Hervorragend | Begrenzt | Gut |
Bei vielen OEM-Projekten werden mehrere Systeme kombiniert.
Zum Beispiel kann ein Fahrzeug Folgendes verwenden:
eine Krümmerisolierung in der Nähe des Zylinderkopfs;
eine Turboladerisolierung um das Turbinengehäuse;
eine Downpipe-Isolierung nachgelagert;
ein Edelstahlschild um den Katalysator;
eine aluminisierte Barriere unter dem Boden.
Deshalb sollte die Abgas-Hitzeschutzisolierung als System und nicht als einzelnes Material betrachtet werden.
Bevor Sie ein Abgasisolierungsprodukt auswählen, definieren Sie das thermische Problem.
Ist die Quelle ein:
Krümmer;
Turbolader;
Abgasrohr;
Bogenstück;
Downpipe;
Katalysator;
DPF;
Schalldämpfer;
Abgasleitung eines Generators?
Die kontinuierliche Temperatur ist normalerweise wichtiger als eine kurzzeitige Spitzentemperatur.
Das Isoliermaterial, die Außenfläche und das Befestigungssystem sollten alle für die tatsächlichen Betriebsbedingungen geeignet sein.
Die Lösung kann zum Schutz folgender Komponenten vorgesehen sein:
Kabelbäume;
Sensoren;
Hydraulikschläuche;
Kraftstoffleitungen;
Fahrzeugböden;
Bediener;
Karosserieteile;
elektronische Module;
benachbarte Maschinen.
Eine dicke Isoliermatte kann eine erhebliche Isolierung bieten, passt jedoch möglicherweise nicht zwischen eng angeordnete Komponenten.
Wenn der Abstand begrenzt ist, kann ein dünneres mehrschichtiges Metallschild besser geeignet sein.
Wenn die Abgaskomponente regelmäßig gewartet werden muss, sind abnehmbare Isolierdecken mit Haken, Federn oder mechanischen Befestigungselementen in der Regel einer dauerhaften Umwicklung vorzuziehen.
Anwendungen am Fahrzeugunterboden, Motorräume von Schiffen und stationäre Generatorinstallationen setzen die Isolierung sehr unterschiedlichen Kombinationen aus:
Feuchtigkeit;
Vibration;
Straßenverschmutzung;
Öl;
Kraftstoff;
Abrieb;
mechanischer Belastung.
Die äußere Konstruktion sollte entsprechend ausgewählt werden.
Standard-Hitzeschilde lösen Standardprobleme.
Viele OEM-Abgassysteme haben keine Standardgeometrie.
BSTFLEX entwickelt kundenspezifische Abgas-Hitzeschilde und Isolierdecken für Komponenten einschließlich:
Abgaskrümmer;
Turbolader;
Abgasrohre;
Steigrohre;
Bögen;
Fallrohre;
Katalysatoren;
DPF-Gehäuse;
Schalldämpfer;
Generator-Abgassysteme;
Schiffs-Abgassysteme.
Die Entwicklung kann beginnen mit:
Konstruktionszeichnungen;
CAD-Geometrie;
Maßskizzen;
Fotos mit Maßen;
physischen Mustern;
vorhandenen Isolierteilen.
Je nach Anwendung kann die Anpassung Folgendes umfassen:
Materialauswahl;
Isolierungsdicke;
Metallqualität;
geprägtes Oberflächenmuster;
Geometrie der Isoliermatte;
Aussparungen;
Öffnungen;
Nähte;
Verstärkung;
Haken;
Federn;
Drahtverschnürung;
Befestigungslöcher;
Halterungen;
Kantenbearbeitung;
Kennzeichnungsetiketten;
OEM-Verpackung.
Prototypenmengen und Produktionsmengen können entsprechend den Projektanforderungen entwickelt werden.
Die thermische Leistung eines Abgasschilds wird durch mehr als nur die auf einem Materialdatenblatt aufgedruckte Temperaturbewertung bestimmt.
Die tatsächliche Leistung wird beeinflusst durch:
Abgastemperatur;
Oberflächentemperatur des Abgases;
Abstand des Schilds von der Wärmequelle;
Luftspalt;
Dämmstärke;
Materialemissionsgrad;
Luftstrom;
Schildgeometrie;
Befestigungspunkte;
Wärmebrücken;
Umgebungstemperatur.
Aus diesem Grund können zwei Hitzeschilde aus demselben Material sehr unterschiedlich funktionieren, wenn sie in verschiedenen Konfigurationen installiert werden.
Ein zuverlässiges Design beginnt mit der tatsächlichen thermischen Umgebung.
| Anwendung | Typische bevorzugte Lösung |
|---|---|
| Abgaskrümmer | Geformte Isoliermatte oder geformtes Metallschild |
| Turbolader | Turbolader-Isoliermatte |
| Abgasrohr | Geformte Abgasrohr-Isoliermatte oder Hitzeschild |
| Langes Abgasrohr | Rohrisolierung, Hülle, Ummantelung oder Wickelung |
| Abgasbogen | Maßgefertigte Isolierdecke für Bögen |
| Katalysator | Geformter Aluminium-, Edelstahl- oder Mehrschichtschutz |
| Schalldämpfer | Metallschutz, Decke oder reflektierende Barriere |
| Generatorabgas | Abnehmbare Rohrisolierungen und Krümmerisolierung |
| Schiffsabgas | Abnehmbare Decken, Rohrummantelungen und Bogenisolierungen |
| Abgas eines Dieselheizers | Flexible Abgasisolierung |
| Fahrzeugboden | Aluminisierte oder metallische Strahlungswärmebarriere |
Ein Abgas-Hitzeschild reduziert die Wärmeübertragung von heißen Abgaskomponenten auf nahegelegene Teile. Je nach Aufbau kann er Strahlungswärme reflektieren, Wärme an der Quelle halten oder die äußere Oberflächentemperatur reduzieren.
Es gibt kein universell bestes Material. Die richtige Abgasrohrisolierung hängt von Betriebstemperatur, Rohrdurchmesser, Einbauraum, Umgebung, erforderlicher Wärmereduzierung und davon ab, ob die Isolierung abnehmbar sein muss.
Zu den üblichen Materialien gehören Aluminium, Edelstahl, Nickellegierungen, Glasfaser, Siliziumdioxid, Basalt und Hochtemperatur-Isolierfasern. Mehrschichtsysteme kombinieren häufig eine metallische Außenschicht mit einem Isolierkern.
Eine Abgasdecke ist im Allgemeinen für geformte Komponenten vorzuziehen, die eine abnehmbare Isolierung erfordern, während eine Abgaswicklung besonders praktisch für durchgehende Rohr- und Krümmerabschnitte ist. Die bessere Wahl hängt von Geometrie und Wartungsanforderungen ab.
Ja. Abgasisolierungen können entsprechend Rohrdurchmesser, Bauteilgeometrie, Isolierungsdicke und Betriebsumgebung gefertigt werden. Geformte Decken können auch Öffnungen, verstärkte Bereiche und anwendungsspezifische Befestigungssysteme enthalten.
Ein Hitzeschild für ein Abgasrohr ist eine thermische Barriere, die um oder nahe dem Rohr positioniert wird, um die auf umliegende Komponenten einwirkende Strahlungswärme zu reduzieren. Er kann ein geformter Metallschutz, eine Mehrschichtbarriere, eine abnehmbare Isolierdecke oder eine flexible Hülle sein.
Ja. Kundenspezifische Abgas-Hitzeschild- und Isolierungsprojekte können anhand von Zeichnungen, Maßinformationen, CAD-Geometrie oder physischen Mustern entwickelt werden.
Typische Anwendungen umfassen Fahrzeug-Abgassysteme, Turbomotoren, Dieselmotoren, Generatorsätze, Baumaschinen, Schiffsmotoren, Industrieanlagen und leistungsorientierte Abgassysteme.
Der thermische Schutz von Abgassystemen wird selten durch die Auswahl eines einzelnen Materials aus einem Katalog gelöst.
Das richtige System hängt von der Wärmequelle, den umliegenden Komponenten, dem verfügbaren Platz, der Betriebsumgebung und der erforderlichen thermischen Leistung ab.
BSTFLEX liefert und entwickelt Isolierung für Abgas-Hitzeschilde für OEM-Hersteller, Hersteller von Abgassystemen, Motorenbauer, Gerätehersteller, Händler und Leistungsanwendungen.
Die verfügbaren Lösungen reichen von leichten Strahlungsbarrieren bis zu abnehmbaren Hochtemperatur-Isolierdecken und kundenspezifisch geformten Metall-Hitzeschilden.
Für ein neues Projekt stellen Sie bitte die Zeichnung der Auspuffkomponente, Abmessungen, Fotos, Betriebstemperatur, Installationsumgebung, erforderliche Menge und jegliche Anforderungen an die Ziel-Oberflächentemperatur bereit. BSTFLEX kann die Anwendung bewerten und ein geeignetes Material sowie eine passende Konstruktion empfehlen.
Fordern Sie ein Angebot (RFQ) für kundenspezifische Auspuff-Hitzeschild-Isolierungen, Auspuffrohr-Isolierungen oder komplette Komponenten für das thermische Auspuffmanagement an.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
Tel/Whatsapp : 0086-15856303740
Email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
