Klappern des Abgaskrümmer-Hitzeschilds: Befestigung, Risse und Austausch

EinKlappern des Hitzeschutzblechs am AbgaskrümmerDie Ursache kann eine lockere Befestigung, ein beschädigtes Montageelement oder der Kontakt mit einem benachbarten Bauteil sein. Allein anhand des Geräusches lässt sich die genaue Ursache nicht bestimmen. Wird das Metallgehäuse ausgetauscht, ohne die Halterungen zu überprüfen, kann das ursprüngliche Problem weiterhin bestehen.

Für einen Gerätehersteller oder Ersatzteilkäufer ist nicht nur die Frage entscheidend, ob eine neue Schutzabdeckung stabiler aussieht. Vielmehr kommt es darauf an, ob das vorgeschlagene Bauteil die erforderliche Abdeckung wiederherstellt und unter den Betriebsbedingungen des Motors korrekt positioniert bleibt.

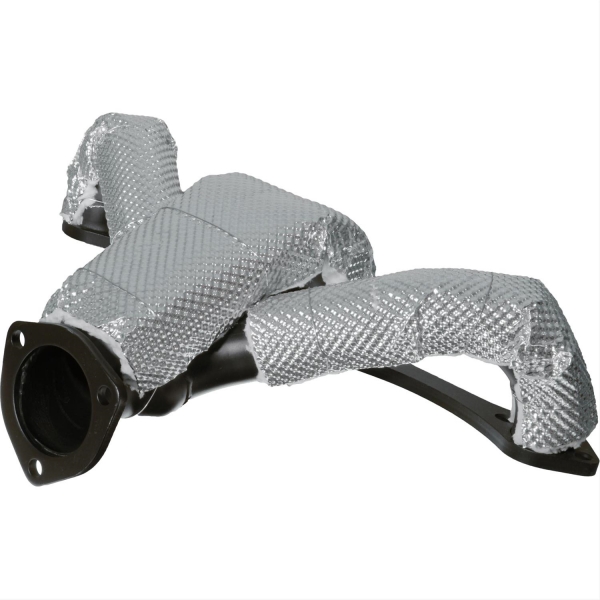

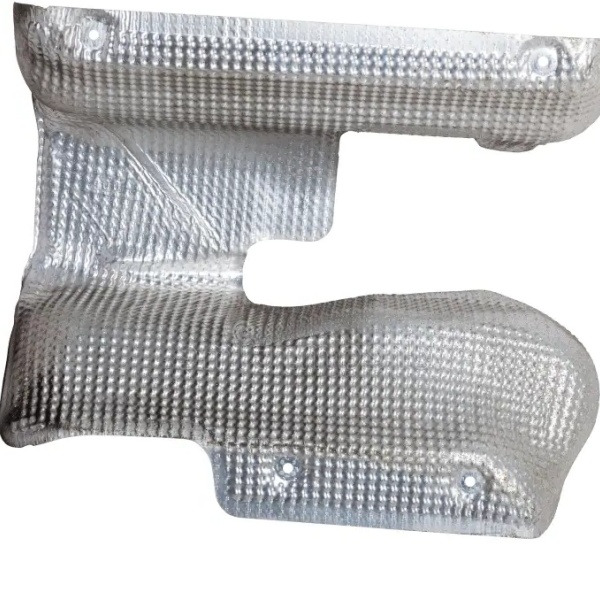

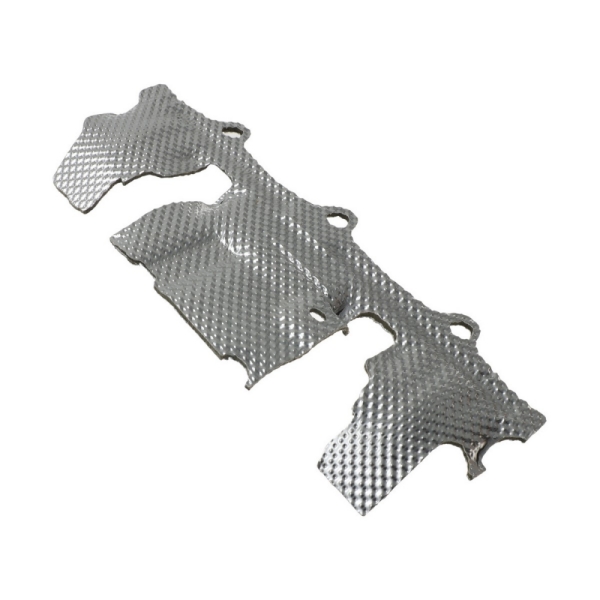

BSTFLEX liefert eingestanztes Hitzeschutzblech für AbgaskrümmerDie Konstruktionen bestehen aus Aluminium oder Edelstahl, wobei die Isolierung je nach Projektspezifikation unterschiedlich ausfällt. Dieser Artikel befasst sich mit starren Metallverteilerabschirmungen und nicht mit flexiblen Verteilerisolierungen.

Notieren Sie, wann das Rasseln auftritt.

Vor dem Zerlegen der Baugruppe ist der festgestellte Zustand zu dokumentieren: Kaltstart, Leerlauf im warmen Zustand, bestimmter Drehzahlbereich, Laständerungen oder Betrieb nach kürzlich durchgeführten Abgasarbeiten. Die Teilerevision sowie jegliche Änderungen am Krümmer, den Halterungen oder den umliegenden Rohrleitungen sind anzugeben.

Ein Geräusch, das nur in einem engen Drehzahlbereich auftritt, lässt auf mögliche Vibrationen schließen. Tritt das Geräusch erst nach dem Warmlaufen auf, ist ein temperaturabhängiges Spiel zu prüfen. Beides sind jedoch keine Diagnose. Abgaslecks, lose Nachbarteile und andere Motorgeräusche müssen ebenfalls von einem qualifizierten Techniker ausgeschlossen werden.

Führen Sie die praktische Inspektion erst nach sicherem Abschalten, ausreichender Abkühlung und der gemäß Geräteverfahren erforderlichen Isolierung durch. Greifen Sie nicht in die Nähe eines laufenden Motors und drücken Sie nicht auf eine heiße Abdeckung, um sie zum Schweigen zu bringen. Kontrollierte Betriebsbeobachtungen dürfen nur von dafür geeignetem Personal und mit geeigneter Ausrüstung durchgeführt werden.

Verfolgen Sie die Verbindung vom Schraubenkopf zum Befestigungsansatz.

Eine sichtbare Schraube beweist nicht, dass die Schutzabdeckung sicher befestigt ist. Überprüfen Sie die gesamte Befestigungsanordnung anhand der zugelassenen Montage: Befestigungselement, vorgeschriebene Unterlegscheibe oder Distanzscheibe, Abdeckungslasche, Halterung und Montagezapfen. Achten Sie auf fehlende Teile, beschädigte Gewinde, verschobene Bauteile oder eine Lasche, die nicht mehr korrekt sitzt.

Manche Baugruppen verwenden spezielle Distanzstücke oder Trennelemente. Andere klemmen die Schutzabdeckung direkt ein. Der Austausch der Anordnung kann sowohl die Haltekraft als auch das Spiel verändern. Ersetzen Sie ein bestimmtes Bauteil nicht durch eine beliebige Unterlegscheibenanordnung, nur weil die Schraube noch montiert werden kann.

Die Anzugsvorgabe bezieht sich auf die jeweilige Verbindung. Für die Schrauben des Hitzeschutzblechs am Abgaskrümmer gibt es kein universelles Drehmoment. Schraubengröße, Material, Gewindeeingriff, Schmierung und Montageart müssen den geltenden Anweisungen entsprechen. Zusätzliches Anziehen ersetzt nicht den Austausch einer abgerissenen Lasche oder die Reparatur einer beschädigten Halterung.

Muss die Platte seitlich verdreht werden, um die letzte Befestigung zu ermöglichen, dokumentieren Sie die Abweichung. Lassen Sie die Maße und die Ausrichtung der Montage überprüfen, anstatt mithilfe der Befestigungselemente eine unerklärliche Verformung des Gehäuses zu verursachen.

Der Ort des Schadens verändert die Ermittlungen.

Fotografieren Sie die Schutzabdeckung in ihrer Position, bevor Sie sie entfernen, und anschließend beide Seiten des betroffenen Bereichs. Achten Sie auf die Ausrichtung des Bauteils und identifizieren Sie die beteiligte Befestigung. Eine Nahaufnahme ohne Gesamtansicht der Baugruppe kann die nahegelegene Halterung oder das für den Kontakt verantwortliche Rohr verdecken.

Abnutzungsspuren an Löchern und eine gerissene Lasche sind unterschiedliche Befunde.Verschleiß kann mit relativer Bewegung an einer Grenzfläche einhergehen. Ein Riss kann die Untersuchung zyklischer Belastung, lokaler Geometrie, Korrosion, Formschäden oder Einbauspannungen erforderlich machen. Da mehrere Mechanismen gleichzeitig auftreten können, sollte ein Foto die Inspektion unterstützen, aber nicht ersetzen.

Vergleichen Sie verdächtige Öffnungen mit der Zeichnung oder einer unbeschädigten Referenz, bevor Sie sie als beschädigt einstufen. Wenn die Ursache eines Risses eine technische Untersuchung erfordert, sichern Sie ihn, anstatt den Bereich vor der Überprüfung zu schleifen, zu schweißen oder zu biegen.

Die Freigabe muss die Aufwärmphase überstehen.

Verteiler, Schutzblech und Halterungen erreichen nicht zwangsläufig dieselbe Temperatur oder dehnen sich im gleichen Maße aus. Ihre relative Position kann sich daher zwischen Kaltpassungsprüfung und Betrieb verändern. Eine Befestigungsanordnung, die diese Bewegung behindert, kann zudem lokale Spannungen erzeugen.

Prüfen Sie die Bereiche um Krümmer, Sammler, Halterungen und angrenzende Abgaskomponenten. Berücksichtigen Sie dabei die Motorbewegung relativ zu den Karosserieteilen. Ein ausreichender Spalt in der Mitte des Schutzblechs gewährleistet keinen Freiraum an Kanten oder Befestigungslaschen.

Für eine OEM-Prüfung sind die kritischen Freiraumbereiche zu identifizieren und die Vorgehensweise zur sicheren Beurteilung ihres Verhaltens zu vereinbaren. Die vom zuständigen Ingenieur festgelegten Installationsgrenzen sind zu beachten; ein genereller Mindestluftspalt ist nicht für jede Verteilerabdeckung anzuwenden.

Eine Nut, eine flexible Befestigung oder eine veränderte Stützposition können in einer bestimmten Konstruktion eine technische Option darstellen. Dies ist keine Anweisung, Bohrungen in einem bereits installierten Bauteil zu vergrößern. Solche Änderungen beeinträchtigen Halt, Abdeckung und Bewegung und bedürfen vor der Verwendung einer Genehmigung.

Lokale Risse sollten nicht durch Schätzung der Dicke repariert werden.

Eine Erhöhung der Blechdicke verändert die Masse und Steifigkeit der Abschirmung. Sie behebt jedoch weder eine fehlerhafte Befestigung noch eine Kante, die gegen den Krümmer schlägt. Ebenso kann das Hinzufügen eines weiteren festen Befestigungspunktes das Schwingungsverhalten verändern und gleichzeitig eine zusätzliche Dämpfung bewirken.

Die vorgeschlagene Überarbeitung sollte auf den Schadensnachweisen basieren. Die Überprüfung kann den Laschenübergang, den nicht unterstützten Bereich des Paneels, das Formprofil, die Befestigungsanordnung oder die Nähe zu anderen Bauteilen untersuchen. Jede vorgeschlagene Änderung sollte einen konkreten Mangel beheben und nicht lediglich eine allgemeine Forderung nach einer Verstärkung des Schildes darstellen.

Die Materialauswahl bleibt wichtig, insbesondere wenn die tatsächliche Temperatur oder die Umwelteinflüsse außerhalb der bestehenden Spezifikationen liegen. Diese Frage sollte getrennt von Passform und Halt betrachtet werden.Leitfaden zum Material für die Hitzeschutzabdeckung des Abgaskrümmerserörtert den Aspekt der Materialauswahl im Rahmen des Projekts.

Ein überarbeitetes Bauteil sollte sowohl hinsichtlich seines mechanischen Verhaltens als auch seines Wärmeschutzes bewertet werden. Die Beseitigung eines Klappergeräusches durch Änderung der Abdeckung oder Anbringen der Abschirmung an einem anderen Bauteil ist kein ausreichender Nachweis für eine erfolgreiche Wärmedämmung.

Die Ersatzpassform umfasst die umlaufende Baugruppe.

FürAustausch des Hitzeschutzblechs am AbgaskrümmerErmitteln Sie die Teilenummer des Ansaugkrümmers, die Montageanordnung und die entsprechende Motorkonfiguration. Überprüfen Sie den tatsächlichen Einbau, anstatt anzunehmen, dass die Motorfamilienbezeichnung die Kompatibilität gewährleistet.

Ein Ersatzteil muss mehr als nur die sichtbare Kontur erfüllen. Befestigungspositionen, Formtiefe, Kantenabschlüsse und Abstände zu Sensoren oder Leitungen sind entscheidend für die korrekte Funktion. Ist eine Referenzabdeckung verzerrt oder unvollständig, muss die ursprüngliche Geometrie von Beschädigungen unterschieden werden, bevor ein Ersatzteil entwickelt wird.

Prüfen Sie den Zustand der Befestigungszapfen, Gewinde und Halterungen des Verteilers. Eine neue Schutzabdeckung, die an einer beschädigten Halterung angebracht wird, kann dasselbe Problem reproduzieren. Sind Verteiler und Halterungen noch funktionsfähig, kann der Austausch der Schutzabdeckung ein separater Arbeitsgang sein; die entsprechenden Wartungsanweisungen legen den Umfang fest.

Benachbarte Schilde müssen voneinander getrennt bleiben. Ein mehrfacher Schild und eingestanztes Hitzeschild für TurboladerDie Komponenten können sich in der Nähe des Turbineneinlasses treffen, ohne austauschbar zu sein. Überprüfen Sie die Schnittstellen und Zugangsanforderungen, wenn eine der Komponenten ausgetauscht wird.

Eine dauerhafte Entfernung ist keine angemessene Standardreaktion auf ein Klappern. Die erforderliche Wärmedämmung muss durch eine zugelassene Reparatur- oder Austauschmaßnahme wiederhergestellt werden. Ein ruhiger Motorraum bedeutet nicht, dass nahegelegene Schläuche, Anschlüsse oder Verkleidungen ausreichend geschützt sind.

Was in einen Bericht über wiederholte Ausfälle gehört

Weisen mehrere Teile ähnliche Schäden auf, senden Sie bitte Nachweise von mehr als nur dem am stärksten beschädigten Teil. Geben Sie die betroffene Stückzahl, die Produktionscharge (sofern bekannt), die Betriebsdauer und den Ort des Schadens an. Fügen Sie, falls vorhanden, ein unbeschädigtes Vergleichsteil derselben Konfiguration bei.

Dokumentieren Sie den Betriebszustand, der mit dem Geräusch zusammenhängt, sowie alle vorangegangenen Arbeiten am Abgassystem. Markieren Sie die Kontaktstellen auf einem Foto der Baugruppe und kennzeichnen Sie die betroffenen Befestigungselemente. Bewahren Sie die zurückgesendeten Teile nach Möglichkeit an ihrem jeweiligen Aufbewahrungsort auf.

Bestätigte Fakten sind von Erklärungen, die noch untersucht werden, zu trennen. „Riss an der hinteren Befestigungslasche nach dem dokumentierten Wartungsintervall“ ist eine Feststellung. „Material zu dünn“ ist eine vorgeschlagene Erklärung, die noch belegt werden muss.

Definieren Sie für eine überarbeitete Konstruktion, was die Verbesserung belegt: sicherer Halt, ausreichendes Spiel, keine neuen Schäden nach der vereinbarten Prüfung und Temperaturen innerhalb der relevanten Bauteilgrenzen. Dokumentieren Sie alle noch nicht abgeschlossenen Prüfungen oder Tests, anstatt das Bauteil als vollständig validiert zu bezeichnen.

Besprechen Sie die vorhandene Verteilerabdeckung mit BSTFLEX.

Der BSTFLEXHitzeschutzblech für AbgaskrümmerDies ist die Produktreferenz für eine Anfrage zu einem starren Metall-Verteilerschutz. Geben Sie das benötigte Material, die Konstruktion, die Montageart und die mitgelieferten Befestigungsteile an, anstatt davon auszugehen, dass alle Konfigurationen die gleichen Abmessungen oder die gleichen Leistungsmerkmale aufweisen.

Bei bestehenden Konstruktionen reichen Sie bitte die Zeichnung oder ein Muster zusammen mit Installationsfotos und einer Beschreibung des zu prüfenden Problems ein. Bei neuen Baugruppen geben Sie bitte den erforderlichen Platzbedarf und die verfügbare Fläche an. Fertigungsdetails, Prüfumfang und gegebenenfalls Anwendungstests sollten für das Projekt vereinbart werden.

Die zugehörigen Formteile sind in der Liste aufgeführt.Hitzeschilde aus MetallstanzteilenKategorie.Senden Sie BSTFLEX Ihre Zeichnung der Verteilerabdeckung oder Musterinformationen.Um ein individuelles Angebot zu besprechen, geben Sie bitte die gewünschte Menge an und unterscheiden Sie zwischen einer maßstabsgetreuen Reproduktion und einer Neugestaltung.
