Ein Hitzeschild für den Kraftstofftank reduziert die Wärmeeinwirkung auf den Tank durch nahegelegene Abgaskomponenten und andere externe Quellen. Es kann sich um eine reflektierende Laminierung auf einer zugelassenen Oberfläche oder um ein separates Schild handeln, das zwischen Tank und Abgasanlage angebracht ist. Die korrekte Ausführung hängt vom Wärmepfad, der Tankkonstruktion, der Befestigung und dem verfügbaren Platz ab, nicht allein von der im Datenblatt angegebenen Temperaturangabe.
Bei einem Metalltank kann die Beschichtung darüber entscheiden, ob eine selbstklebende Barriere verwendet werden kann. Bei einem Kunststofftank sind das genaue Polymer und der Oberflächenzustand entscheidend. In beiden Fällen sollte eine universelle Hitzeschutzfolie nicht als automatischer Ersatz für die originale Tankabdeckung des Fahrzeugs angesehen werden.
BSTFLEX-Lieferungenreflektierende Wärmedämmfolien und -mattenZur Überprüfung des Antrags. Dieser Leitfaden konzentriert sich auf die Auswahl von Materialien für eine externe Kraftstofftankbarriere und nicht auf die Modifizierung des Tanks oder seines Kraftstoffsystems.

Ein Kraftstofftank neben einem Auspuffrohr kann an einer Wand erheblicher Strahlungswärme ausgesetzt sein. Er kann außerdem heißer Unterbodenluft oder Wärme, die durch angrenzende Bauteile geleitet wird, ausgesetzt sein. In manchen Kraftstoffsystemen trägt der Pumpenbetrieb oder der Rücklauf von Kraftstoff zur internen Wärmeentwicklung bei. Eine externe reflektierende Barriere wirkt nur auf die Wärmepfade ein, die durch ihre Position und Konstruktion beeinflusst werden können.
Ermitteln Sie die zu schützende Größe, bevor Sie ein Material auswählen: Tankwandtemperatur, Kraftstofftemperatur oder die Temperatur einer nahegelegenen Leitung oder Komponente. Es handelt sich hierbei um unterschiedliche Messgrößen. Eine kühlere Außenfläche beweist nicht, dass das gesamte Kraftstoffvolumen kühler ist, und eine Tankabdeckung behebt nicht automatisch eine Überhitzung an anderer Stelle im Kraftstoffkreislauf.
Wenn es sich bei dem betroffenen Teil um einen Schlauch und nicht um den Tank handelt, überprüfen Sie eine komponentenbezogene Anleitung.Hitzeschutzhülle für KraftstoffleitungenDiese Anforderung sollte getrennt von dem für den Tankbereich festgelegten Blechmaterial behandelt werden.
Eine Haftungsprüfung auf blankem Aluminium darf nicht automatisch auf lackierten Stahl übertragen werden. Ein Klebstoff haftet an der Oberfläche, mit der er in Kontakt kommt: Lack, Beschichtung oder Verunreinigungen können eine größere Rolle spielen als das darunterliegende Metall. Dokumentieren Sie die Oberflächenbeschaffenheit des Tanks und verwenden Sie für die Haftungsprüfung repräsentative Produktionsoberflächen.
Prüfen Sie, ob die vorgeschlagene Vorbereitung und der Klebstoff den Anforderungen des Tankherstellers entsprechen. Entfernen Sie keine Schutzbeschichtungen, nur um die Anfangshaftung zu verbessern. Steht keine zugelassene Klebefläche zur Verfügung, prüfen Sie, ob eine separate, trägergestützte Schutzschicht geeignet ist, anstatt eine Klebstofflösung aufzutragen.
Ein Hitzeschild für einen Kunststoff-Kraftstofftank benötigt mehr als nur einen hochtemperaturbeständigen Klebstoff. Polyethylen und Polypropylen sind Kunststoffe mit geringer Oberflächenenergie und lassen sich mit herkömmlichen Klebebändern nur schwer verkleben. Die Haftung auf einer lackierten Testplatte beweist nicht die Kompatibilität mit einem Polyethylen-Tank.
Ermitteln Sie die tatsächliche Außenfläche einschließlich jeglicher Behandlung, Textur oder Beschichtung. Fragen Sie nach der Kompatibilität des Trägermaterials für diese Oberfläche und bestätigen Sie diese mit dem Tanklieferanten. Ein mehrschichtiger Tank sollte nicht allein durch die Benennung einer inneren Sperrschicht für die Verklebung spezifiziert werden.
Verwenden Sie keine Flammenbehandlung, unkontrollierte Erhitzung oder nicht zugelassene Lösungsmittel auf einem installierten Kraftstofftank, um eine Folie zu befestigen. Wenn eine Verklebung nicht möglich ist, ändern Sie das Befestigungskonzept.abziehbare und aufklebbare Hitzeschutzanleitungbehandelt die allgemeinen Fragen zur Klebstoffauswahl.

An der Außenseite des Tanks.Eine Klebefläche kann nur dann in Betracht gezogen werden, wenn die Tankoberfläche, der Klebstoff und die Montage für den Anwendungsfall zugelassen sind. Die reflektierende Seite ist der Strahlungsquelle zugewandt; die Klebefläche unterliegt ihrer eigenen Temperaturgrenze. Die Bewegungs- und Betriebsanforderungen des Tanks sind bei der Konstruktion zu berücksichtigen.
Auf einem separaten Träger oder einer Halterung.Eine gestützte Barriere kann den Strahlungspfad unterbrechen, ohne auf Haftung am Tank angewiesen zu sein. Träger, Befestigungspunkte und der erforderliche Abstand sind Bestandteil der Konstruktion. Eine flexible Matte ist keine selbsttragende Metallplatte und benötigt eine geeignete Trägerkonstruktion.
Auf einem angrenzenden Karosserieteil.Dies mag zwar die Abdeckung schützen, aber nicht unbedingt den Tank. Prüfen Sie, ob der gewählte Standort tatsächlich zwischen der Wärmequelle und dem relevanten Bereich des Tanks liegt. Ein einfacher Zugang allein reicht nicht aus, um die Eignung des Standorts zu gewährleisten.
Die erforderliche Originalabschirmung muss beibehalten werden, sofern keine Ersatzbaugruppe genehmigt wurde. Zum Anbringen einer Barriere darf nicht in den Tank gebohrt oder geschraubt werden. Eine Thermofolie dient nicht der Abdichtung von Kraftstofflecks und ist kein Brandschutzsystem.
Sobald die Montagefläche und die Montageanordnung festgelegt sind, vergleichen Sie das komplette Laminat. Die folgenden BSTFLEX-Produkte dienen als Ausgangspunkt für die Materialauswahl; die Produktliste allein erlaubt keine direkte Befestigung an jedem Tank.
| Materialoption | Konstruktion | Überprüfung des Kraftstofftankprojekts |
|---|---|---|

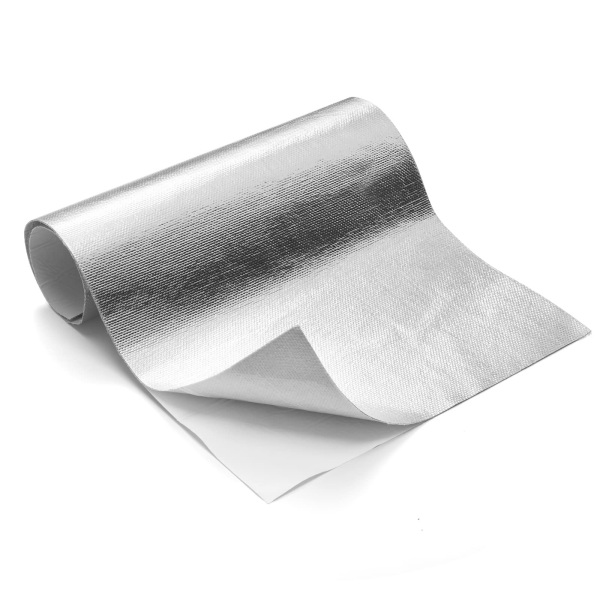

| selbstklebende Aluminium-Siliziumdioxid-Hitzeschutzbarriere | Gewebtes Siliciumdioxid-Substrat, reflektierende Oberfläche und Kleberückseite. | Bitte prüfen Sie die Kompatibilität des Trägermaterials, die Grenzflächentemperatur und ob die Verklebung am Tank oder an einer separaten, zugelassenen Oberfläche erfolgt. |

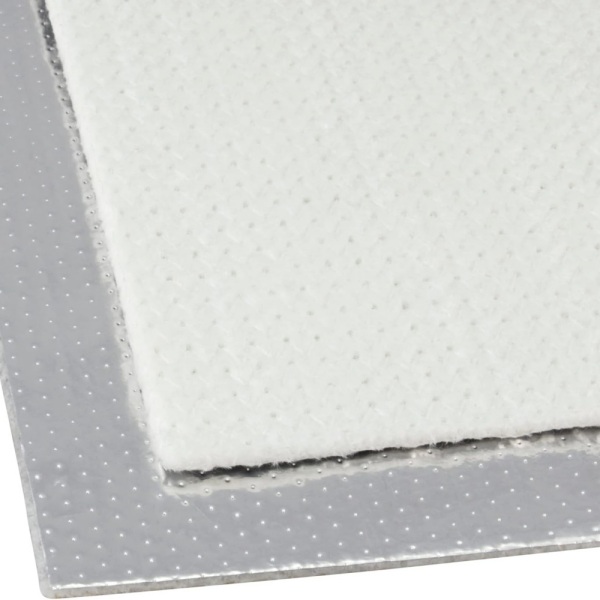

| selbstklebende Hitzeschutzmatte aus Aluminium-Glasfaser | Reflektierende Aluminiumoberfläche, Glasfaserschicht und Kleberückseite. | Beurteilen Sie die Einbaudicke, die Konturpassung und die Befestigung nach der spezifizierten thermischen und Umwelteinwirkung. |
| Aluminium-Siliciumdioxid-Wärmedämmmatte | Gewebtes Silicagel mit reflektierender Oberfläche; die mitgelieferte Rückseite und die Befestigungsmethode sind separat anzugeben. | Bei einer unterstützten Konstruktion müssen die Träger-, Kantenbefestigungs- und Montagelasten definiert werden, anstatt anzunehmen, dass das Textil selbst die Stütze bildet. |
Die für Siliziumdioxid oder Glasfaser angegebene Temperatur ist nicht die zulässige Temperatur des Tanks, des Montageklebstoffs oder des gesamten Laminats. Deckschicht, Substrat, Zwischenschichtverbund und Befestigung sind als eine Einheit zu definieren, wobei die Grenzwerte jeder einzelnen Schicht zu prüfen sind.
Eine Anfrage zur Isolierung eines Kraftstofftanks kann sich manchmal zu einem Komplettangebot ausweiten, bevor die Wärmequelle überhaupt identifiziert wurde. Beginnen Sie mit dem dem Abgasstrahl zugewandten Bereich. Kartieren Sie die freiliegende Wand und prüfen Sie die Wege um Ecken, Fugen und Befestigungspunkte.
Verläuft beispielsweise ein Abgasrohr neben einer Tankwand, kann eine korrekt positionierte Seitenwand die ermittelte Strahlungsbelastung reduzieren, ohne andere Flächen abzudecken. Dies ist eine zu prüfende Layoutoption, keine validierte Lösung für jedes Fahrzeug. Die Abdeckung muss weiterhin die tatsächliche Geometrie der Strahlungsquelle und die Betriebsbewegung berücksichtigen.
Eine vollständige Abdeckung verändert den Wärmeaustausch über eine größere Fläche und kann die Wärmeabgabe des Tanks beeinträchtigen. Gehen Sie nicht davon aus, dass eine größere Abdeckung immer eine niedrigere Kraftstofftemperatur bedeutet. Belüftung, Entwässerung und Wartungsfunktionen müssen erhalten bleiben. Überprüfen Sie die geplante Abdeckung anhand des tatsächlichen thermischen Ziels.
Dokumentieren Sie den Mindestabstand zwischen Abgasanlage und montierter Schutzabdeckung, nicht nur den Abstand zum freiliegenden Tank. Berücksichtigen Sie Materialstärke, Nähte, Halterungen und mögliche Durchbiegungen. Lassen Sie die Ausdehnung der Abgasanlage sowie die Bewegung des Tanks und seiner Halterungen innerhalb der vorgegebenen Betriebsbedingungen des Fahrzeugs zu.
Es gibt keinen allgemeingültigen Abstand zwischen Abgasanlage und Kraftstofftank, der anhand einer Standardbeschreibung genehmigt werden kann. Beachten Sie die Vorgaben des Fahrzeug- und Tankherstellers sowie die geprüfte Installation. Eine dickere Trennwand kann einen unzureichenden Abstand nicht ausgleichen, insbesondere wenn dadurch Kontakt entsteht.
Wo eine ursprüngliche Abstandsabschirmung einen bewusst erzeugten Luftspalt schafft, ändert der Austausch gegen eine verklebte Matte die Anordnung. Dies ist als Konstruktionsänderung und nicht als eins-zu-eins-Materialaustausch zu bewerten.
Die Zeichnung muss Tankbänder, Stützpolster, Einfüll- und Entlüftungsanschlüsse, Kraftstoffleitungen, Verkabelung und Zugangspunkte darstellen. Unter einem Tankband darf keine nicht zugelassene Schicht angebracht werden, und die Trägeranordnung darf nicht verändert werden, nur um eine flexible Matte zu verwenden. Die Barriere darf die Tankbefestigung oder die Lastverteilung nicht beeinträchtigen.
Sorgen Sie für ausreichenden Zugang zu Abflusswegen und Inspektionsbereichen. Prüfen Sie, wo sich Schmutz, Wasser oder ausgetretene Flüssigkeiten an Kanten oder zwischen Schichten ansammeln könnten. Bei Kontakt mit Flüssigkeiten ist die Materialverträglichkeit zu beachten; die Bezeichnung „aluminisiert“ garantiert weder Kraftstoffbeständigkeit noch Eignung für den Einsatz in Kraftstoffen.
Bei Unterbodenbefestigungen sind Spritzwasserbeständigkeit, Abriebfestigkeit und Haltbarkeit der Befestigung zu prüfen. Eine dünne reflektierende Laminierung ersetzt keinen Aufprallschutz. Zusätzliche Schutzvorrichtungen oder Träger sind in die Wärmebildanalyse einzubeziehen und nicht als separates Zubehör zu behandeln.
Legen Sie gemeinsam mit dem zuständigen Fahrzeug- oder Kraftstoffsystemingenieur die Akzeptanzgrenzen und Messpositionen fest. Messungen an der Außenwand, an der Klebefläche und an der Kraftstofftemperatur beantworten unterschiedliche Fragestellungen. Verwenden Sie zugelassene Messverfahren; verändern Sie den Tank nicht, um im Rahmen eines informellen Materialversuchs einen Sensor einzubauen.
Kraftstoffart und Füllstand, Umgebungsbedingungen, Fahrzeugbeladung, Abgasanlage und Luftdurchsatz dokumentieren. Diese Bedingungen müssen bei der Bewertung der Kandidaten vergleichbar sein. Die relevanten Fahr-, Teillast- und Nachabschaltphasen sind zu berücksichtigen, damit die Bewertung nicht vor Erreichen des Temperaturmaximums endet.
Vergleichen Sie die vorgeschlagene Abschirmung mit der genehmigten Referenzanordnung. Entfernen Sie die erforderliche Originalabschirmung nicht, nur um eine ungeschirmte Testbasis für die Straßenprüfung zu schaffen. Überprüfen Sie nach der vereinbarten Belastung das Laminat, die Verklebung, die Kanten, die Stützen und die Abstände sowie die aufgezeichneten Temperaturen.
Berichten Sie jegliche Temperaturreduzierung nur für die getestete Anordnung. Ein prozentualer Reflexionsgrad garantiert keine Reduzierung der Kraftstofftemperatur, und eine externe Barriere sollte nicht als universelle Lösung für Dampfblasenbildung oder Kraftstoffsystemfehler verkauft werden.
Senden Sie Angaben zum Tankmaterial und zur Oberflächenbeschaffenheit, eine Montageansicht mit Abgasführung, geplanter Schutzschildposition und verfügbarem Platz. Ergänzen Sie dies um die Zieltemperatur auf der geschützten Seite, einen Montagevorschlag, die Umwelteinflüsse und die erforderlichen Zulassungskriterien. Kennzeichnen Sie unbekannte Betriebswerte als Entwicklungspunkte.
Eine sinnvolle Frage könnte lauten:Wir benötigen eine reflektierende Barriere zwischen einem Auspuffrohr und einem Kunststoff-Kraftstofftank. Eine direkte Verklebung des Tanks ist noch nicht zugelassen. Bitte nennen Sie geeignete Materialien für die beigefügte Trägerplattenkonstruktion mit Angabe der verfügbaren Dicke, der benötigten Musteranzahl und der Zieltemperatur.
Dieses Beispiel verdeutlicht den Unterschied zwischen Materialanforderung und Genehmigung des Tankanschlusses. Bei wiederkehrenden Formen kann BSTFLEX dies prüfen.kundenspezifisch gestanzte Hitzeschutzteilemit festgelegten Konturen und Öffnungen. Materialkonstruktion, Umbaudetails und das fertige Muster sind für das Projekt bestätigt.
Informationen zu Blechen, umgebauten Bauteilen und Produktionsplanung finden Sie in unserer [Website/Plattform einfügen].Wärmedämmmaterialien und OEM-LieferdienstleistungenBitte geben Sie Prototyp- und Serienmengen separat an, damit das Angebot dem gewünschten Lieferformat entspricht.
Die Anbringung erfolgt erst, nachdem der Tankhersteller dies genehmigt und die Trägerschicht für die genaue Außenfläche und die Betriebsbedingungen geprüft wurde. Eine allgemeine Spezifikation für Hochtemperaturklebstoffe gewährleistet keine Kompatibilität mit Polyethylen oder anderen Tankpolymeren.
Nicht automatisch. Ermitteln Sie den externen Wärmepfad und vergleichen Sie eine lokale Abschirmung mit einem Vorschlag für eine umfassendere Abdeckung. Eine vollständige Umhüllung verändert den Wärmeaustausch und kann die Wartung oder Entwässerung beeinträchtigen. Prüfen Sie die Auslegung anhand der tatsächlichen Anforderungen an Tank und Kraftstofftemperatur.
Nicht als vermeintliches Äquivalent. Die ursprüngliche Abschirmung kann auf ihrer Steifigkeit, ihren Abständen und ihrer Montageanordnung beruhen. Jede Ersatzabschirmung bedarf der Genehmigung für die gesamte thermische und mechanische Konstruktion, nicht nur für das Plattenmaterial.
Es kann zwar eine identifizierte externe Wärmezufuhr reduzieren, bietet aber keine Garantie für eine dauerhafte Lösung. Kraftstofftemperatur, -druck, Kraftstoffeigenschaften und Wärme an anderen Stellen im Kreislauf müssen überprüft werden. Analysieren Sie das System, bevor Sie eine Tankbarriere als Lösung in Betracht ziehen.
Senden Sie Ihre Zeichnung des Hitzeschilds für den Kraftstofftank an BSTFLEX.Anhand der Tankoberfläche, der Betriebsbedingungen und der benötigten Menge kann das Angebot dann auf eine geeignete Materialkonstruktion eingehen, anstatt eine unklare Anfrage zur Hochtemperaturisolierung zu stellen.
