Hitzeschildblech und Hitzeschildmatte werden oft als überlappende Produktnamen verwendet, beschreiben jedoch nicht immer dieselbe Konstruktion. Ein dünnes reflektierendes Laminat, eine gewebte Glasfasersperre und eine dickere thermische Matte können alle zum Schutz vor Strahlungswärme verkauft werden, verhalten sich jedoch beim Schneiden, Kleben und Installieren sehr unterschiedlich.
Für einen OEM-Einkäufer ist die sinnvollere Frage nicht, ob der Lieferant das Produkt als Blech oder Matte bezeichnet. Die Spezifikation sollte die reflektierende Deckschicht, das Trägermaterial, die Dicke, die Rückseite und die fertige Lieferform ausweisen. Diese Details bestimmen, ob das Material auf eine Platte geklebt, um eine Kontur geformt oder in ein wiederverwendbares kundenspezifisches Teil umgewandelt werden kann.
BSTFLEX liefert Hitzeschildbleche, thermische Barrierenmatten und reflektierende Hitzeschutzmaterialien für Automobil- und Industrieanwendungen. Dieser Leitfaden erklärt, wie Sie das passende Format auswählen, ohne sich allein auf den Produktnamen zu verlassen.

Ein Hitzeschildblech wird im Allgemeinen als ein relativ dünnes, flexibles Material verstanden, das als flaches Blech oder Rolle geliefert wird. Viele Konstruktionen verwenden eine Aluminium- oder metallisierte reflektierende Oberfläche mit einem Verstärkungstextil und bei einigen Versionen einem druckempfindlichen Klebstoff.
Bleche sind dort nützlich, wo die Installation Folgendes erfordert:
Das BSTFLEX selbstklebende hitzefreflektierende Aluminiumblech ist ein Beispiel für diese Art von Produktformat. Die Konstruktion kombiniert eine reflektierende Vorderseite mit einer Verstärkungsschicht und einer Kleberückseite für die Installation auf einer geeigneten Oberfläche.

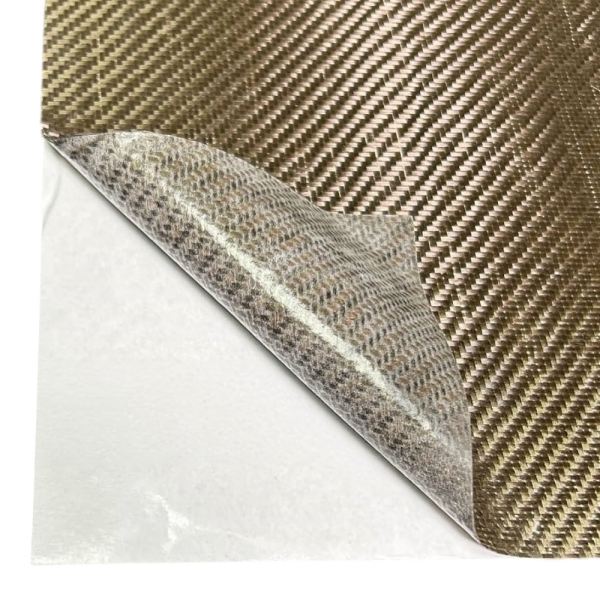

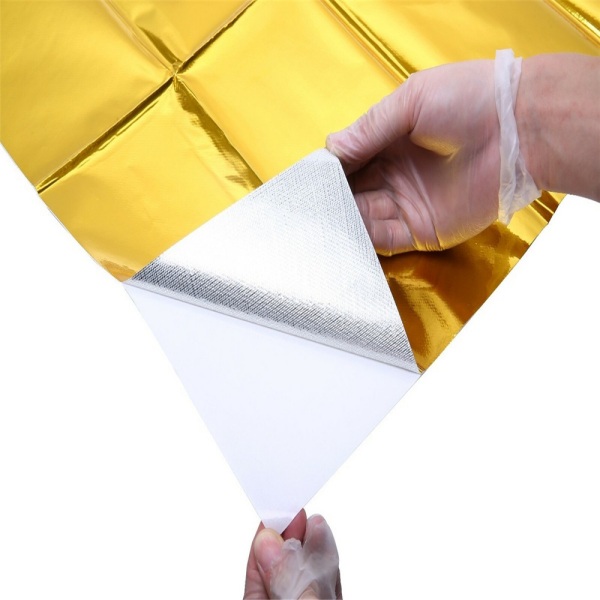

Ein goldfarbenes hitzeflektierendes Blech bietet ein weiteres dünnes reflektierendes Format. Seine Farbe und Oberflächenkonstruktion unterscheiden sich von einem blech mit aluminiumoberfläche, aber die Einkaufsfragen bleiben ähnlich: Dicke, Oberfläche, Rückseite, Klebegrenzen und fertige Abmessungen müssen alle bestätigt werden.
Eine Hitzeschutzmatte deutet normalerweise auf eine dickere oder eher textile Konstruktion hin. Sie kann Glasfaser, Kieselsäure, Vulkangesteinsfaser oder ein anderes Isoliermaterial unter einer reflektierenden Oberfläche verwenden.
Matten werden oft dort in Betracht gezogen, wo das Projekt Folgendes erfordert:

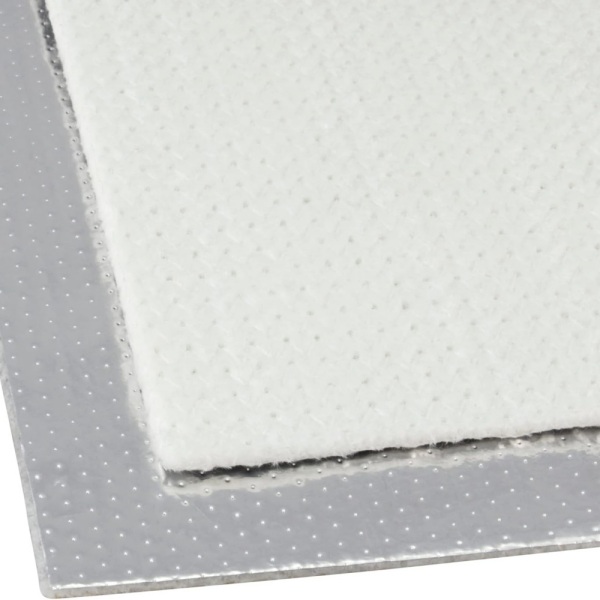

Das Hitzeschildmatte aus Aluminium mit Kleberücken verwendet eine reflektierende Aluminiumoberfläche, eine Glasschicht und eine Kleberückseite. Die Aluminium-Silika-Wärmedämmmatte verwendet ein Silika-Textilsubstrat unter ihrer reflektierenden Beschichtung.
Das Wort Matte beschreibt daher kein einzelnes Material. Es beschreibt ein Produktformat, das dennoch eine vollständige Konstruktionsspezifikation erfordert.

Die Dicke ist einer der ersten Unterschiede, die überprüft werden müssen. Eine dünne reflektierende Platte nimmt weniger Einbauraum ein, während eine dickere Matte möglicherweise eine substanziellere Faserschicht zwischen der Wärmequelle und der geschützten Oberfläche hinzufügt.
Gehen Sie nicht davon aus, dass dicker automatisch besser bedeutet. Zusätzliche Dicke kann den verfügbaren Freiraum um Auspuffkomponenten, Halterungen, Abdeckungen oder bewegliche Baugruppen verringern. Sie kann auch die Art und Weise verändern, wie sich ein flexibles Material an ein Paneel anpasst.
Definieren Sie:
Eine Matte mit einer bestimmten Nennicke kann bei Komprimierung unter einer Abdeckung ein anderes Leistungsverhalten zeigen. Die Einkaufszeichnung sollte daher den erforderlichen Endzustand angeben, anstatt eine Katalognicke ohne Installationskontext aufzuführen.
Sowohl Platten als auch Matten können flexibel sein, aber sie passen sich nicht unbedingt auf dieselbe Weise an.
Ein dünnes, hitzeflektierendes Blech folgt möglicherweise sanften Wölbungen von Verkleidungen mit geringem Materialaufbau. Eine Textilmatte toleriert möglicherweise mehr lokale Bewegungen, kann jedoch enge Aussparungen überbrücken oder an Falten zusätzliche Dicke erzeugen.
Wenn das geschützte Blech Rippen, gepresste Formen oder dreidimensionale Krümmungen aufweist, führen Sie vor der Freigabe des Serienmusters einen Passversuch durch. Prüfen Sie, ob die reflektierende Oberfläche intakt bleibt und ob das Material von der Kontur zurückfedert, anstatt in Kontakt mit der Aufnahmefläche zu bleiben.
Verwenden Sie keine aggressiven Faltungen, nur um ein Material in Position zu bringen. Ein scharfer Knick kann eine reflektierende Beschichtung oder ein Laminat beschädigen, selbst wenn der textile Träger intakt bleibt.
Ein Hitzeschild als Platte oder Matte kann mit oder ohne Haftklebstoff geliefert werden. Die Formatbezeichnung definiert nicht die Rückseite.
Überprüfen Sie für die Klebeinstallation vier separate Punkte:
Die Betriebstemperatur der Faser entspricht nicht automatisch der zulässigen Temperatur der Klebstoffschicht. Die Montagefläche, Beschichtung, Verunreinigung, der Installationsdruck und thermische Zyklen beeinflussen die Verklebung.
Weitere Einzelheiten finden Sie unter Peel and Stick Heat Shield: Where to Use It and How to Choose the Adhesive.
Diese Unterscheidung ist nützlicher als die Wörter Platte und Matte.
Reflektierende Barrieren sind in erster Linie dazu bestimmt, Strahlungshitze abzuschirmen, die auf eine nahegelegene Oberfläche trifft. Ihre freiliegende reflektierende Seite ist normalerweise auf die Strahlungsquelle ausgerichtet.
Isolierende Schichten erhöhen den Wärmewiderstand durch die Materialdicke und können die leitende und konvektive Wärmeübertragung innerhalb der Baugruppe beeinflussen.
Viele Automobilprodukte kombinieren beide Funktionen. Eine glasfaserverstärkte Matte mit Aluminiumkaschierung enthält beispielsweise eine reflektierende Oberfläche und eine Faserschicht. Sie sollte daher als kompletter Verbundwerkstoff spezifiziert werden, anstatt sie nur als Alufolie oder Glasfaser zu beschreiben.
Vergleichen Sie zwei Materialien nicht ausschließlich mit der Frage, welches mehr Hitze reflektiert. Wenn ein Kandidat wesentlich dickere Abmessungen aufweist, ein anderes Trägermaterial verwendet oder mit einem anderen Abstand installiert wird, hängt die Endleistung von mehr als nur der reflektierenden Oberfläche ab.

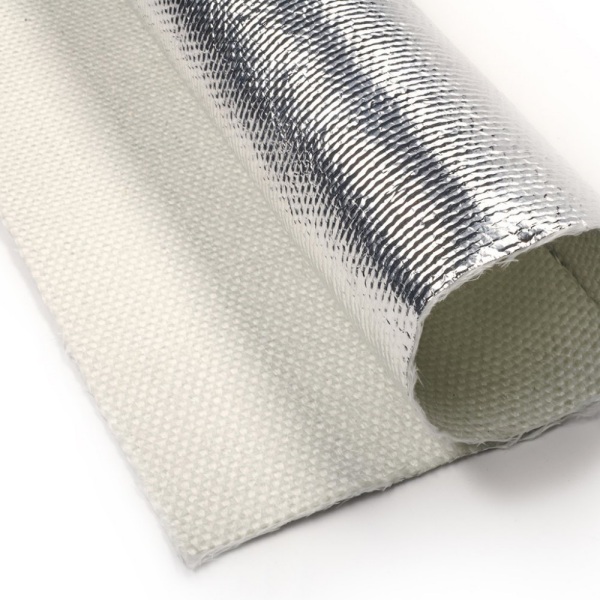

Glasfaser wird häufig als Träger- oder Isolierschicht in flexiblen Hitzeschutzkonstruktionen verwendet. Sie kann mit einer Aluminium-Kauschierung und einer optionalen Kleberückseite kombiniert werden.
Die BSTFLEX aluminized fiberglass heat shield barrier mat bietet eine glasfaserbasierte Option für den Schutz von Automobil- und Industrieblechen.
Geben Sie bei der Spezifikation von Glasfaser Folgendes an:
Wählen Sie das Material nicht allein anhand eines Faserertemperaturwerts aus. Das komplette Laminat und die Befestigung müssen für die tatsächliche Installation geeignet bleiben.
Matten auf Silica-Basis bieten ein weiteres textiles Substrat für Hochtemperatur-Hitzeschutzkonstruktionen. BSTFLEX bietet sowohl nicht klebende als auch selbstklebende Aluminium-Silica-Konstruktionen an.
Die Aluminium-Siliziumdioxid-Wärmedämmmatte ist für Projekte geeignet, die ein gewebtes Siliziumdioxid-Substrat erfordern, während die selbstklebende Aluminium-Siliziumdioxid-Hitzeschutzbarriere eine ähnliche Konstruktion mit einem Montageklebstoff bietet.
Diese sollten als unterschiedliche Produktkonfigurationen behandelt werden. Das Hinzufügen von Klebstoff verändert die gesamte Baugruppe und bringt eine weitere Anforderung an Temperatur und Oberflächenverträglichkeit mit sich.
Eine dünne reflektierende Schicht kann dort nützlich sein, wo der Einbauraum begrenzt ist und das Ziel hauptsächlich darin besteht, die Strahlungsbelastung einer nahegelegenen Platte zu verringern.
Typische Orte können sein:
Die Abdeckung sollte dem tatsächlichen Wärmepfad folgen. Das Anbringen von reflektierendem Material auf einer nicht zusammenhängenden Oberfläche bietet keinen sinnvollen Schutz, nur weil sich diese Oberfläche in der Nähe befindet.
Eine dickere Matte wird möglicherweise bevorzugt, wenn das Design zusätzlich zur reflektierenden Kaschierung eine isolierende Textilschicht erfordert. Die größere Dicke muss dennoch in die Installation passen und ordnungsgemäß gestützt bleiben.
Erlauben Sie einer flexiblen Matte nicht, in Richtung eines Auspuffs oder einer anderen heißen Komponente durchzuhängen. Wo mechanische Halterungen erforderlich sind, definieren Sie die Unterstützungsanordnung und die Befestigungspunkte, anstatt anzunehmen, dass das Textil sich selbst trägt.
Bei freiliegenden Unterbodenanwendungen müssen auch Straßenschmutz, Wasser, Luftstrom und Kantendauerhaftigkeit berücksichtigt werden. Ein Material, das für eine Motorraumwand geeignet ist, ist nicht automatisch unter dem Fahrzeug geeignet.

Hitzeschutzmaterialien können je nach Produktionsprozess des Kunden in verschiedenen Formen erworben werden.
| Lieferformat | Typischer Einkaufsgrund |
|---|---|
| Standardplatte | Nützlich für Prototypenarbeiten, Reparaturen, den Vertrieb oder das hausinterne Zuschneiden in geringen Stückzahlen. |
| Rollenmaterial | Nützlich, wenn der Kunde wiederholt Zuschnitte anfertigt oder längere fortlaufende Längen benötigt. |
| Platte nach Maß | Reduziert den Nacharbeitsaufwand bei der Montage, während eine einfache rechteckige oder definierte Außenkontur beibehalten wird. |
| Stanzteil | Bietet wiederholgenaue Bohrungen, Schlitze und Außengeometrien für die OEM-Montage. |
| Selbstklebendes Fertigteil | Kombiniert das Schnittprofil mit einer definierten Klebeschicht für die serielle Installation. |
BSTFLEX kann fertige Formen prüfen über seine kundenspezifische, stanzgeschnittene, wärmeverbessernde Matte Programm. Detaillierte Zeichnungsanforderungen finden Sie unter Kundenspezifische stanzgeschnittene Hitzeschilde: Zeichnungen, Toleranzen und OEM-Lieferung.
Verwenden Sie für jeden Kandidaten dieselbe Anwendung und dieselben Abnahmekriterien.
1. Bestätigen Sie den Aufbau. Notieren Sie Deckschicht, Trägermaterial, Dicke, Klebstoff und fertige Abmessungen.
2. Passen Sie das Material an. Prüfen Sie, ob das Blech oder die Matte der Platte folgt, ohne unzulässige Falten, Kompression oder Kontakt mit umliegenden Komponenten zu erzeugen.
3. Verwenden Sie die beabsichtigte Montagemethode. Vergleichen Sie eine klebstoffbeschichtete Platte, die lose auf eine Platte gelegt wird, nicht mit einer mechanisch gehaltenen Matte.
4. Messen Sie die geschützte Oberfläche. Definieren Sie die Zieltemperatur an einem reproduzierbaren Ort, anstatt nur die Temperatur der freiliegenden reflektierenden Seite zu vergleichen.
5. Inspizieren Sie nach dem vollständigen thermischen Zyklus. Überprüfen Sie den Zustand der Deckschicht, die Kanten, die Befestigung und die Integrität des Laminats nach der vereinbarten Betriebs- und Wärmedurchdringungsexposition.
6. Überprüfen Sie die Montagezeit. Notieren Sie die Arbeiten zum Zuschneiden, Entfernen des Trägermaterials, Ausrichten und Befestigen. Ein Material mit ähnlicher thermischer Leistung kann dennoch einen Fertigungsvorteil bieten, wenn es wiederholte Montageschritte reduziert.
Ein Hitzeschildprodukt kann mehrere temperaturbezogene Werte aufführen, diese Zahlen können sich jedoch auf unterschiedliche Testbedingungen oder verschiedene Schichten beziehen.
Bevor Sie zwei Kandidaten vergleichen, fragen Sie:
Zwei Materialien können nicht allein anhand von Temperaturzahlen eingestuft werden, wenn diese Zahlen unterschiedliche Bedingungen beschreiben.
| Anwendungsanforderung | Zuerst zu bewertendes Format | Hauptprüfung |
|---|---|---|
| Dünne, lokalisierte Strahlungsbarriere auf einer glatten Platte | Reflektierendes Hitzeschildblech | Ausrichtung der Deckschicht, Klebstofftemperatur und Oberflächenvorbereitung. |
| Flexible Barriere mit thermischer Glasfaserschicht | Glasfaser-Hitzeschildmatte | Installierte Dicke, Abstand und vollständige Laminatspezifikation. |
| Projekt mit Angabe eines Siliziumdioxid-Textilträgers | Siliziumdioxid-Wärmedämmmatte | Substrat, Kaschierung, Befestigung und tatsächliche Betriebsbedingungen. |
| OEM-Teil mit Löchern und Ausschnitten wiederholen | Platte oder Matte, die zu einem Stanzteil verarbeitet wurde | Zeichnung, Toleranzen, Materialausrichtung und Musterfreigabe. |
| Freiliegende Unterbodeninstallation | Anwendungsspezifische Barriere oder getragener Schild | Straßenexposition, Befestigung, Kantenhaltbarkeit und Abstandsraum zum Auspuff. |
Eine nützliche Anfrage für Hitzeschutzmatten oder -platten sollte Folgendes umfassen:
Für größere OEM-Programme kann BSTFLEX das Projekt im Rahmen seines Dienstes für die Herstellung von Hitzeschutzmaterialien und die OEM-Belieferung überprüfen.
Nein. Produktnamen sind nicht einheitlich genug, um die Wörter Matte oder Blech als Dickenangabe zu verwenden. Fordern Sie immer die tatsächliche fertige Dicke und den Aufbau an.
Keines der Formate ist universell besser. Ein reflektierendes Blech eignet sich möglicherweise für eine flache Strahlungsbarriere, während eine Matte eine definierte faserige Wärmeschicht hinzufügen kann. Vergleichen Sie beide anhand derselben Anforderungen an Installationstemperatur, Abstände und Haltbarkeit.
Viele flexible Blechkonstruktionen können auf kundenspezifisches Schneiden oder Stanzen geprüft werden. Merkmalsgröße, Materialstärke, Träger und Kantenanforderungen beeinflussen die Machbarkeit. Freigeben des fertigen Teils unter Verwendung des ausgewählten Materials, anstatt anzunehmen, dass sich jedes Blech identisch schneidet.
Gehen Sie nicht davon aus, dass eine Platten-Schutzmatte für den direkten Kontakt mit dem Auspuff geeignet ist. Eine direkte Abgasisolierung erfordert ein Material und eine Befestigungsmethode, die speziell für diese Beanspruchung zugelassen sind. Die hier besprochenen Plattenbarrieren dienen dazu, eine nahegelegene Oberfläche zu schützen, sofern nicht anders angegeben.
Bleche sind nützlich für Prototypen, den Vertrieb und die interne Verarbeitung. Fertige Stanzteile können die Wiederholbarkeit verbessern, wenn dieselbe Geometrie in der Produktion installiert wird. Vergleichen Sie Materialauslastung, Verarbeitungsaufwand, Inspektions- und Montageanforderungen anstelle des reinen Blechpreises.
Die Unterscheidung zwischen einem Hitzeschildblech und einer Hitzeschildmatte ist nur dann sinnvoll, wenn sie zu einer klareren Spezifikation führt. Definieren Sie zuerst Kaschierung, Substrat, Dicke, Träger, Befestigung und Lieferformat. Bewerten Sie dann das komplette Material im vorgesehenen Einbau.
BSTFLEX liefert reflektierende Hitzeschutzbleche und thermische Barrierenmatten, einschließlich Ausführungen aus Glasfaser, Silika, goldreflektierenden und klebstoffbeschichteten Materialien. Kundenspezifische Größen und konfektionierte Teile können für OEM- und Industrieprojekte geprüft werden.
Senden Sie Ihre Anforderungen an Hitzeschutzmatten oder -matten an BSTFLEX mit Angabe der Anwendung, Abmessungen, Temperaturbedingungen und der benötigten Menge für die Materialauswahl und ein Angebot.
