Das Dämmmaterial für Lkw-Schalldämpfer sollte anhand der tatsächlichen Abgasbelastung, der Schalldämpfergeometrie und der zugelassenen akustischen Konstruktion ausgewählt werden und nicht allein anhand der Fahrzeuggröße. Schwerlastsaug- und -diesellkw, Traktoren und Baumaschinen können einen Absorptionsschalldämpfer dauerhafter Belastung, Vibrationen, Erschütterungen durch die Fahrbahn und einem hohen Abgasstrom aussetzen, was die Materialauswahl und die Fixierung der Dämmung besonders wichtig macht.
Glasfaser und Basaltfaser sind zwei Materialrichtungen, die in geeigneten Abgasschalldämpfern verwendet werden können. Glasfaser wird auf breiter Front als akustisches Dämmmaterial eingesetzt, während Basaltfaser dort evaluiert werden kann, wo die zugelassene Konstruktion eine andere Mineralfaserkonstruktion für anspruchsvolle thermische oder mechanische Beanspruchungen erfordert.
BSTFLEX liefert Schalldämpfer-Dämmmaterialien für Abgasanlagen von Automobilen, Lkw, Powersports und Industrieanwendungen. Dieser Leitfaden konzentriert sich auf Schwerlast-Dieselschalldämpfer, die speziell für die Aufnahme von faserigem Akustikdämmstoff ausgelegt sind.

Verwenden Sie immer das für den Schalldämpfer bereits zugelassene Material, wenn eine gültige Produktionsspezifikation vorliegt.
Für ein neues oder überarbeitetes Schwerlast-Abgasprojekt:
Die vollständige Entscheidung sollte Faserqualität, Trockendämmgewicht, Kammervolumen, Einbaudichte, gasseitigen Schutz, Rückhaltung und Muster-Validierung umfassen.
Nicht jede Schwerlast-Diesel-Abgaskomponente verwendet Faserdämmstoff.
Eine moderne Fahrzeugabgasanlage kann Folgendes enthalten:
Schalldämpfer-Dämmmaterial gehört nur in den akustischen Hohlraum, der für dessen Aufnahme ausgelegt ist. Es darf nicht einfach deshalb in einen Katalysator, DPF-, SCR-Substrat oder eine andere Abgasnachbehandlungskomponente eingebracht werden, weil diese Komponente Teil der Abgasanlage ist.
Stellen Sie für eine OEM-Anfrage einen Querschnitt bereit, der das gelochte Rohr oder die Abdeckung und die genaue Dämmzone zeigt.

Ein Lkw-Schalldämpfer kann unter völlig anderen Bedingungen arbeiten als ein kleiner, wartbarer Motorradschalldämpfer.
Relevante Schwerlastbedingungen können sein:
Diese Bedingungen erfordern nicht automatisch eine bestimmte Faser. Sie definieren die Umgebung, anhand derer das vorgeschlagene Dämmsystem bewertet werden sollte.

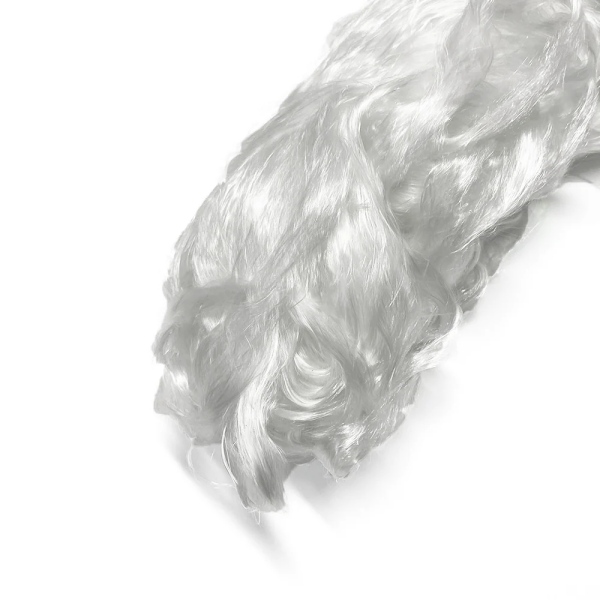

Glasfaser-Lkw-Schalldämpferdämmung kann die poröse akustische Hauptschicht in einem geeigneten Absorptionsschalldämpfer bilden. Die Einkaufsspezifikation sollte die tatsächliche Glasgüte und den Faseraufbau angeben, anstatt einfach nur Glaswolle anzufordern.

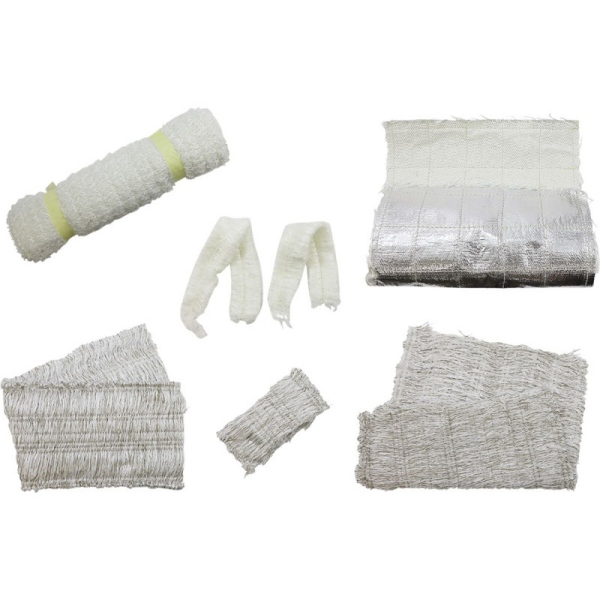

BSTFLEX Glasfaseroptionen umfassen:
Die korrekte Lieferform hängt davon ab, wie der Abgasanlagenhersteller den Schalldämpfer befüllt.
Mögliche Produktionswege umfassen:

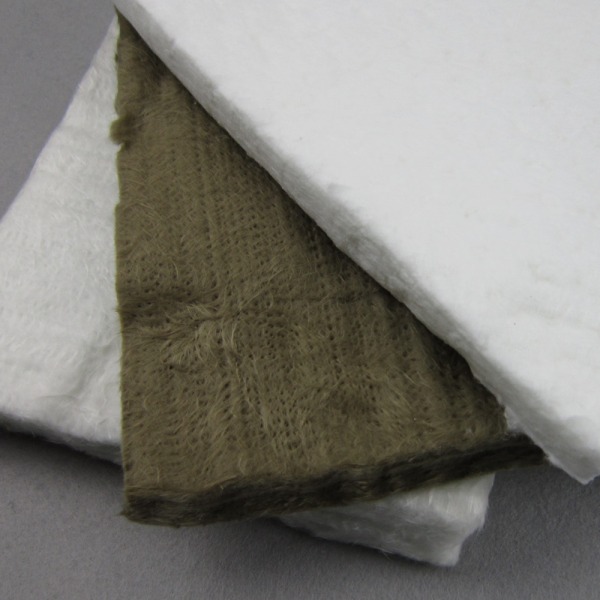

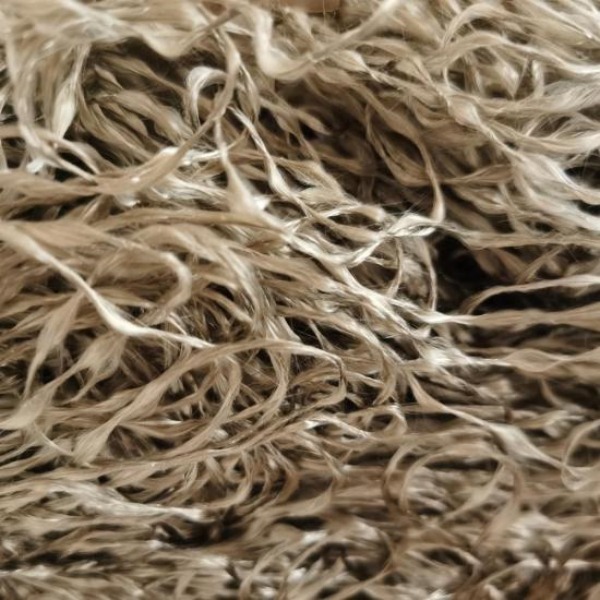

Basalt-Lkw-Schalldämpferdämmung bietet eine weitere Mineralfaseroption für Abgasschalldämpfer, sofern deren tatsächliche Güte und Konstruktion für den Einsatzzweck zugelassen wurden.
BSTFLEX Basalt-Dämmoptionen umfassen:
Gehen Sie nicht davon aus, dass jedes Produkt, das als Basaltwolle, Gesteinsfaser oder Mineralwolle bezeichnet wird, dieselbe Faserstruktur oder Eignung für Abgasanlagen aufweist.
Geben Sie für ein OEM-Projekt Folgendes an:
| Auswahlfaktor | Glasfaserverpackung | Basaltverpackung |
|---|---|---|
| Materialspezifikation | Glasqualität und Faseraufbau bestimmen. | Basaltfaserqualität und -aufbau bestimmen. |
| Lieferformen | Lose Faser, Garn, Matte, Platte oder enthaltene Komponente je nach Produkt. | Lose Faser, Matte oder vorbereitete Komponente je nach Produkt. |
| Thermische Auswahl | Verwenden Sie die Einstufung und Betriebsempfehlung für das tatsächliche Glasprodukt. | Verwenden Sie die Einstufung und Betriebsempfehlung für das tatsächliche Basaltprodukt. |
| Mechanische Beanspruchung | Gaserosion, Vibration und erforderlichen Rückhalt überprüfen. | Dieselben Bedingungen für die vorgeschlagene Basaltkonstruktion überprüfen. |
| Produktionskontrolle | Trockengewicht, Dichte, Abmessungen und Installationsmethode angeben. | Trockengewicht, Dichte, Abmessungen und Installationsmethode angeben. |
| OEM-Freigabe | Das ausgewählte Material im kompletten Schalldämpfer validieren. | Das ausgewählte Material im kompletten Schalldämpfer validieren. |
Die Tabelle ordnet bewusst keinen universellen Gewinner zu. Das freigegebene Ergebnis hängt von der spezifischen Faserqualität und dem Abgassystem ab.

Eine Höchst- oder Klassifizierungstemperatur reicht nicht aus, um eine Schalldämpferpackung für schwere Nutzfahrzeuge auszuwählen.
Fragen Sie den Lieferanten, was der angegebene Wert darstellt:
Bestimmen Sie außerdem den Messort im Fahrzeug.
Die Abgastemperatur am Motorauslass ist nicht dieselbe wie:
Bei der Materialauswahl sollten Daten verwendet werden, die für den tatsächlichen Einbauort relevant sind.
Schwere Dieselabgasanlagen können mehrere Behandlungsvorrichtungen vor oder nach einem Schalldämpfer umfassen.
Geben Sie für die Dämmstoff-Anfrage an, ob sich der Absorptionsschalldämpfer befindet:
Diese Information hilft dabei, die tatsächliche thermische und Verschmutzungsumgebung zu definieren.
Bezeichnen Sie Schalldämpferpackungen nicht als DPF-Packung, Katalysatorpackung oder SCR-Packung, es sei denn, sie sind nachweislich Teil eines separat entwickelten Produkts mit dieser Funktion.
Starke Abgasstöße und die Gasbewegung durch einen perforierten Kern können mechanischen Stress auf die Innenfläche der Schalldämmung ausüben.

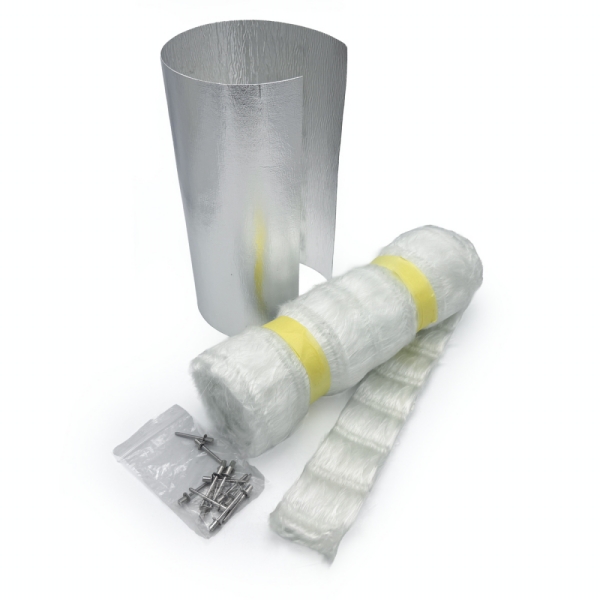

Einige Hochleistungs-Schalldämpferkonstruktionen verwenden daher eine Edelstahlwolleschicht um das gelochte Rohr herum vor der Hauptfüllung aus Glasfaser oder Basalt.
BSTFLEX liefert:
Die metallische Schicht sollte eine separate Spezifikation von der akustischen Hauptfaser bleiben.
Eine Lkw-Auspuff-BOM sollte Folgendes ausweisen:
Ordnen Sie die Legierung eines Drahtsiebs nicht automatisch der Stahlwolle zu. Jeder Bestandteil sollte eine eigene Materialbezeichnung haben.

Ein separates Drahtsieb kann verwendet werden, wenn das Schalldämpferdesign eine zusätzliche Packungseinhäsung erfordert.
Der BSTFLEX Stainless Steel Exhaust Screen bietet eine Produktrichtung für diese Art von Komponente.
Für die OEM-Produktion definieren:
Der Bildschirm ist ein Halteelement. Sein Gewicht sollte nicht als Glasfaser- oder Basalt-Akustikfüllung angerechnet werden.
Für einen einfachen zylindrischen Absorptionsschalldämpfer mit einem zentrierten kreisförmigen Kern:
V = π × (D2 - d2) × L / 4.000.000
wenn die Maße in Millimetern angegeben sind, wobei:
Wenn Stahlwolle oder eine andere Innenschicht den Kern umgibt, verwenden Sie gegebenenfalls die installierte Außenhülle anstelle des bloßen Kerndurchmessers.
Für ovale, abgeflachte, außermittig gelegene oder mehrkammerige Lkw-Schalldämpfer berechnen Sie den tatsächlichen Dämmungsraum aus der Zeichnung oder dem CAD-Modell.
Wenn eine installierte Dichte für das ausgewählte Material bereits validiert wurde:
Trockenfaserfüllung = Nettopackungsvolumen × genehmigte installierte Dichte.
Diese Gleichung rechnet eine genehmigte technische Anforderung in eine Produktionsmenge um. Sie wählt nicht die Dichte für einen neuen Entwurf aus.
Übernehmen Sie eine Packungsdichte nicht von:
ohne zu bestätigen, dass Material, Geometrie und Beanspruchung vergleichbar sind.

Ein großer Lkw-Schalldämpfer kann mehr als einen Absorptionshohlraum enthalten.
Getrennte Zonen können umfassen:
Geben Sie das Material und die Trockenfüllung für jede Zone an, anstatt für die Produktion nur eine Gesamtzahl zu nennen.
Ein Schalldämpfer kann das korrekte Gesamtgewicht aufweisen, aber dennoch in einem kritischen Bereich unzureichend Material enthalten.
Fernverkehrs-Lkw, Nutzfahrzeuge und Baumaschinen können Schalldämpfer anhaltenden Vibrationen und mechanischen Stößen aussetzen.
Die Musterfreigabe sollte daher mehr als nur die Kaltsmontage bewerten.
Aufzeichnen:
Ein Material, das Hitze übersteht, aber bei Vibrationen wandert, ist möglicherweise dennoch für die vorgesehene Lkw-Anwendung ungeeignet.
DieselAbgasanlagen können je nach Motor, Abgasführung und Betriebszyklus Ruß und Kondensat aufweisen.
Überprüfen Sie bei Austauschprojekten die entfernte Packung auf:
Das Gewicht des gebrauchten Materials sollte nicht automatisch als das ursprüngliche Produktionsfüllgewicht betrachtet werden. Verunreinigungen können Masse hinzufügen, während der Faserverlust sie verringert.
| Lieferform | Geeigneter Herstellungsweg | Wichtigste Einkaufsprüfungen |
|---|---|---|
| Lose Faser als Schüttgut | Das Werk wiegt das Material intern ab und verteilt es. | Materialgüte, Nettogewicht der Verpackung und genehmigte Charge pro Schalldämpfer. |
| Endlosfaser oder Garn | Das Werk verfügt über ein etabliertes Füll- oder Formgebungsverfahren. | Faseraufbau, Verpackungsform und Verbrauch pro Teil. |

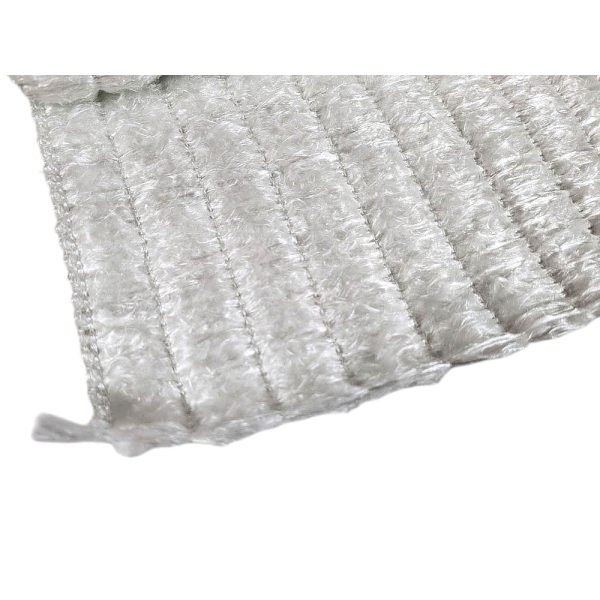

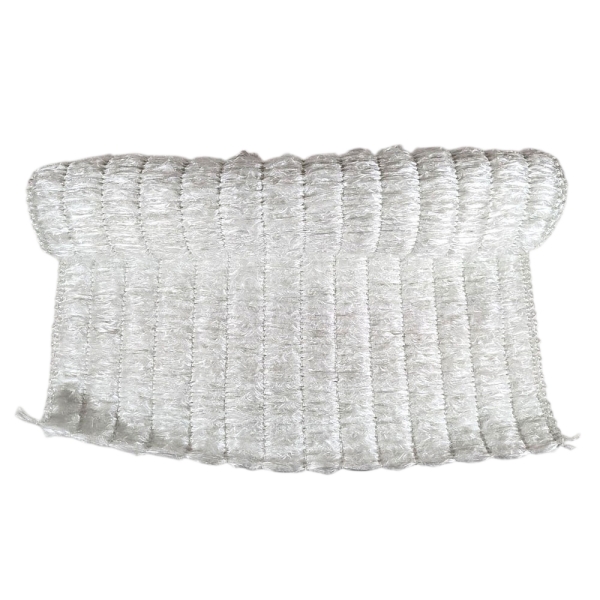

| Matte oder Platte | Das Schneiden und Wickeln um einen definierten Kern oder ein definiertes Paneel wiederholen. | Flächengewicht, Dicke, Zuschnittmuster und Stückgewicht. |
| Vorgewogene Füllung | Die Produktion erfordert eine feste Menge für jeden Schalldämpfer. | Trockenfasergewicht, Toleranz, Beuteltara und Etikett. |
| Umschlossene Komponente | Das Werk wünscht eine sauberere Handhabung und eine definierte Form. | Füllgewicht, Abmessungen, Hüllenstruktur und Einbausitz. |

Für ein volumenstarkes Lkw-Schalldämpferprogramm kann für jeden Schalldämpfer oder jede separate Packzone eine zugelassene Faserfüllung konfektioniert werden.
Die Verpackung kann Folgendes angeben:
Dies kann bedingte Varianzen zwischen verschiedenen Bedienern reduzieren, sofern das Wiegen derzeit manuell direkt an der Linie erfolgt.
Die vorgewogene Lieferung sollte jedoch vor der Annahme, dass sie die Produktionskosten senkt, mit dem bestehenden automatisierten oder kontrollierten Füllprozess des Kunden verglichen werden.

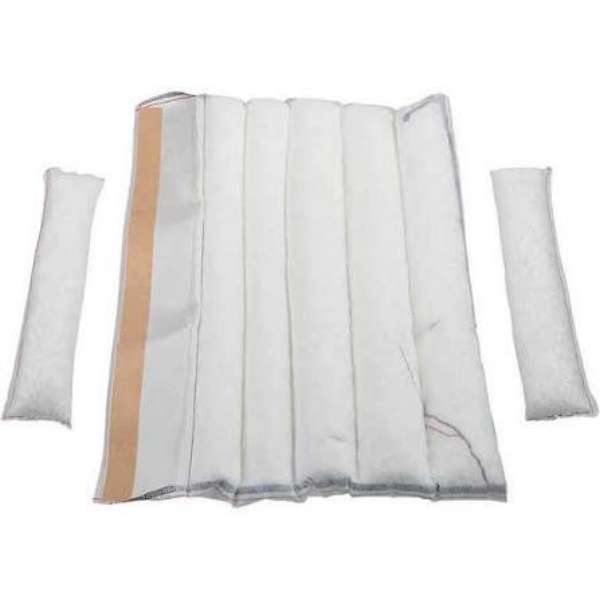

Eine eingekapselte Verpackungskomponente kann entwickelt werden, wenn die Handhabung von loser Faser oder wiederholte Positionierungen ein Produktionsproblem darstellen.
BSTFLEX liefert einen Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag für geeignete Anwendungen.
Für ein Lkw-Projekt ist Folgendes anzugeben:
Gehen Sie nicht davon aus, dass ein vorhandener Strumpf in Motorradgröße ohne Mustervalidierung einfach auf einen Schwerlast-Lkw skaliert werden kann.

| Prüfpunkt | Zu verifizierender Aspekt |
|---|---|
| Materialidentität | Zugelassene Glasfaser-, Basalt- oder Metallmaterialreferenz. |
| Trockenfüllmenge | Netto-Fasergewicht gemäß der freigegebenen Spezifikation. |
| Matten- oder Komponentendimensionen | Länge, Breite, Dicke, Durchmesser oder kundenspezifische Geometrie. |
| Metallischer Schutz | Korrekte Wolle-, Drahtgeflecht- oder Kernumhüllungsspezifikation, wo erforderlich. |
| Zustand | Keine inakzeptable Verunreinigung, Feuchtigkeit oder Verpackungsbeschädigung. |
| Identifikation | Teilenummer, Zeichendurchsprache, Los und erforderliche Rückverfolgbarkeit. |
| Verpackung | Korrektes Nettogewicht, Stückzahl und Kartonkonfiguration. |
| RFQ-Feld | Bereitzustellende Informationen |
|---|---|
| Fahrzeuganwendung | Schwerlast-Lkw, Zugmaschine, Nutzfahrzeug, Baufahrzeug oder andere Dieselausrüstung. |
| Motorinformationen | Motortyp, Kraftstoff und relevanter Betriebszyklus. |
| Abgasanlage | Anordnung des Schalldämpfers relativ zum Turbolader und den Abgasnachbehandlungskomponenten. |
| Schalldämpferkonstruktion | Querschnitt, Dämmzonen und Anordnung des gelochten Kerns. |
| Material | Vorhandene zugelassene Glasfaser-, Basalt- oder andere Dämmliefervorschrift. |
| Thermische Bedingungen | Dauer- und Spitzentemperatur mit Messort. |
| Füllungsanforderung | Trockengewicht, installierte Dichte oder Entwicklungsanforderung für jede Zone. |
| Rückhaltung | Edelstahlwolle, Kernhülse, Haltesieb oder eine andere zugelassene Schicht. |
| Lieferform | Lose Faser, Matte, Rolle, zugeschnittenes Stück, abgewogene Füllung oder vorgeformte Komponente. |
| Kommerzielle Anforderung | Prototypenmenge, Jahresvolumen, Verpackung, Kennzeichnung und Rückverfolgbarkeit. |
Glasfaser kann in geeigneten Absorptionsschalldämpfern für Lkw verwendet werden, wenn die ausgewählte Sorte, Faserstruktur, Füllmenge und die Betriebsbedingungen für dieses Design zugelassen wurden.
Es gibt keine allgemeingültige Antwort. Vergleichen Sie die genauen Glasfaser- und Basaltprodukte mit den thermischen Bedingungen, Vibrationen, dem Gasseitenschutz, der Schalldämpfergeometrie, der Herstellungsmethode und den Validierungsanforderungen des Lkw.
Nur dort, wo es das genehmigte Schalldämpferdesign erfordert. Edelstahlwolle kann eine metallische Schicht auf der Kernseite bilden, ist aber nicht in jedem Lkw-Schalldämpfer zwingend erforderlich.
Behandeln Sie Nachbehandlungssubstrate nicht als Hohlräume für Schalldämpferdämmung. Faserige akustische Dämmung sollte nur in den Bereichen installiert werden, die speziell für dieses Material ausgelegt sind.
Verwenden Sie die genehmigte Schalldämpferspezifikation, sofern verfügbar. Ermitteln Sie andernfalls das tatsächliche Akustikhohlraumvolumen und entwickeln Sie die erforderliche Menge an trockenen Fasern im Rahmen des Schalldämpferentwicklungs- und Validierungsprozesses.
BSTFLEX kann Glasfaser in loser Schüttung, Basaltpackung, Edelstahlwolle, Matten, vorab gewogene Füllungen und vorgefertigte Dämmkomponenten für geeignete OEM-Lkw- und Schwermaschinen-Abgasprojekte prüfen.
Senden Sie BSTFLEX die Schalldämpferzeichnung, die Abmessungen der Dämmzone, die bestehende Materialspezifikation, die Abgasbetriebsbedingungen und das benötigte Jahresvolumen.
Geben Sie zum Materialvergleich an, ob es sich bei dem Projekt um einen zugelassenen Glasfaserersatz, eine vorgeschlagene Basaltalternative oder eine Neuentwicklung eines Schalldämpfers handelt. Dies verhindert, dass eine Materialänderung als einfacher Beschaffungsersatz behandelt wird.
Eine auf Zeichnungen und Mustern basierende Entwicklung kann überprüft werden über den BSTFLEX OEM Muffler Packing Manufacturing Service. Weitere akustische Materialien und Lieferformate finden Sie im Muffler Packing-Produktsortiment.
