Die Wahl der richtigen Dicke für ein geprägtes Edelstahl-Hitzeschildblech ist eine der wichtigsten Entscheidungen bei der Konstruktion und Fertigung von Hitzeschilden. Die Dicke beeinflusst Steifigkeit, Gewicht, Umformbarkeit, Vibrationsfestigkeit, Montagestabilität und Langzeitbeständigkeit in realen Abgasumgebungen. Ein zu dünnes Blech bietet möglicherweise nicht die erforderliche Stabilität für manche Anwendungen, während ein zu dickes Blech unnötiges Gewicht hinzufügen oder die Umformbarkeit bei beengten Platzverhältnissen einschränken kann.

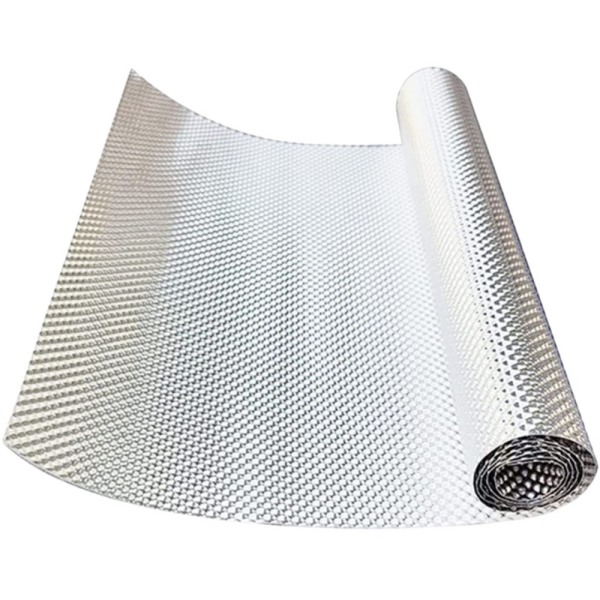

Bei BSTFLEX, unser Geprägte Wärmedämmplatte aus Edelstahl Es wird häufig für Hitzeschutzbleche für Abgasanlagen, Turbolader, Katalysatoren, Schalldämpfer, Spritzwandbarrieren und Unterbodenschutz verwendet. Zu den gefragten Stärken gehören: 0,1 mm , 0,15 mm , Und 0,2 mm , die viele gängige Anforderungen an die Herstellung von Hitzeschilden für die Automobil- und Industriebranche abdecken.
Die Dicke ist nicht nur eine Maßangabe. Sie beeinflusst direkt das Verhalten des Hitzeschildmaterials beim Schneiden, Falten, Stanzen, Umformen, Einbauen und im Langzeitbetrieb. In der Automobil- und Abgastechnik muss ein Hitzeschildblech häufig Vibrationen, wiederholten Temperaturwechseln, Luftströmungen und Einbauspannungen standhalten und gleichzeitig die gewünschte Geometrie um die Wärmequelle herum beibehalten.
Bei der Wahl der Dicke eines geprägten Edelstahlblechs sollte die Entscheidung auf den gesamten Einsatzbedingungen und nicht allein auf den Materialkosten basieren. Die richtige Dicke trägt zu einem ausgewogenen Verhältnis von Leistung, Fertigungseffizienz und Lebensdauer bei.
Dickere Bleche bieten im Allgemeinen eine höhere strukturelle Steifigkeit. Dies ist von Vorteil, wenn das Hitzeschild über eine größere Fläche seine Form beibehalten, Vibrationen widerstehen oder einen stabileren Luftspalt in der Nähe von Abgaskomponenten gewährleisten muss.
Dünnere Bleche lassen sich oft leichter schneiden, falten und formen, insbesondere bei kompakten oder komplexeren Konstruktionen. Wenn das Bauteil enge Biegungen oder komplizierte Formgebungen erfordert, ist eine geringere Blechstärke unter Umständen praktischer.
Dünnere Edelstahlbleche tragen zur Reduzierung des Gesamtgewichts des Bauteils bei. Dies kann bei leistungsorientierten, rennsportlichen oder gewichtssensiblen Anwendungen im Automobilbereich von Bedeutung sein.
In manchen Fällen bietet ein dickeres, geprägtes Blech eine höhere Haltbarkeit für größere Schutzschilde oder anspruchsvollere Montagebereiche. Die richtige Wahl ist jedoch nicht immer die dickste Variante. Die beste Lösung hängt von der Art der Fertigung und dem Verwendungszweck des Bauteils ab.
Bei der Montage von Hitzeschutzblechen in der Nähe von Abgasrohren, Turboladern, Katalysatoren oder Schalldämpfern ist die Stabilität der Installation entscheidend. Die Dicke des Blechs trägt dazu bei, wie gut es Verformungen nach der Montage und bei wiederholten Erwärmungs- und Abkühlungszyklen widersteht.
Durch die Prägung wird die Blechsteifigkeit durch die zusätzliche Oberflächenstruktur verbessert. Das bedeutet, dass ein geprägtes Edelstahlblech oft eine höhere Steifigkeit aufweist als ein flaches Blech gleicher Dicke. Daher sollte die Wahl der Blechdicke nicht isoliert betrachtet werden. Auch das Musterdesign und die Prägetiefe beeinflussen das Verhalten des fertigen Bauteils.
Bei Verwendung eines effektiven Prägemusters kann in manchen Anwendungen auch ein dünneres Material ausreichend Steifigkeit bieten. Ist das Bauteil jedoch groß, stark beansprucht oder erfordert es eine höhere Dimensionsstabilität, ist eine dickere Variante unter Umständen die bessere Wahl. BSTFLEX-Unterstützung individuell geprägtes Edelstahlblech Produktion mit mehreren bestehenden Prägeformoptionen für unterschiedliche Projektanforderungen.
Die praktischste Methode zur Auswahl der Blechdicke besteht darin, das Blech an die Anwendungsumgebung, die Teilegröße, das Umformverfahren und das Leistungsziel anzupassen.
0,1 mm Es wird häufig gewählt, wenn geringes Gewicht und einfache Formbarkeit Priorität haben. Es eignet sich für leichtere Hitzeschildstrukturen, flexiblere Fertigungsanforderungen und Anwendungen, bei denen das Bauteil keine höchste Steifigkeit erfordert.
Typische Gründe für die Wahl von 0,1 mm:
Diese Dicke ist oft praktikabel für kleinere, geformte Barrieren, leichte Abschirmungskonstruktionen und ausgewählte kundenspezifische Anwendungen, bei denen Flexibilität wichtiger ist als maximale strukturelle Festigkeit.
0,15 mm Diese Stärke ist oft die ausgewogenste Wahl für die allgemeine Herstellung von Hitzeschilden. Sie bietet eine praktische Kombination aus Steifigkeit, Formbarkeit, Haltbarkeit und einem überschaubaren Gewicht. Für viele Projekte zur Abluft-Hitzeschildkonstruktion stellt diese Stärke einen guten Kompromiss dar.
Typische Gründe für die Wahl von 0,15 mm:
Für viele Anwendungen im OEM- und Aftermarket-Bereich ist 0,15 mm eine praktische und effiziente Wahl.
0,2 mm Diese Bauform wird häufig gewählt, wenn höhere Steifigkeit und strukturelle Stabilität erforderlich sind. Sie eignet sich für größere Schutzschilde, Anwendungen mit stärkeren Vibrationen oder Bauteile, die ihre Form über längere Zeiträume besonders gut beibehalten müssen.
Typische Gründe für die Wahl von 0,2 mm:
Diese Dicke kann für robustere Schutzschildkonstruktionen von Vorteil sein, vorausgesetzt, das Projekt kann das zusätzliche Gewicht und die geringere Flexibilität im Vergleich zu dünneren Varianten verkraften.
| Dicke | Hauptvorteil | Am besten geeignet für | Allgemeiner Charakter |
|---|---|---|---|
| 0,1 mm | Geringeres Gewicht und einfachere Formgebung | Kleinere Bauteile, flexible Fertigung, gewichtssensible Konstruktionen | Flexibler |
| 0,15 mm | Ausgewogene Steifigkeit und Umformbarkeit | Allgemeine Herstellung von Abgas-Hitzeschutzblechen | Am vielseitigsten |
| 0,2 mm | Höhere Steifigkeit und stärkere Formbeständigkeit | Größere Schilde, stärkere Strukturen, höhere Stabilitätsanforderungen | Steifer |
Bevor man sich zwischen 0,1 mm, 0,15 mm und 0,2 mm entscheidet, ist es hilfreich, folgende Fragen zu stellen:
Anhand dieser Fragen lässt sich feststellen, ob die leichtere Umformbarkeit oder die höhere Steifigkeit ausschlaggebend für die Auswahl sein sollte.
Die Dicke der Abschirmung für Abgasrohre sollte anhand der Bauteilgröße, der Montageart und der Vibrationsbelastung gewählt werden. Kleinere Abschirmungen eignen sich unter Umständen für dünnere Materialien, während größere oder stärker beanspruchte Abschirmungen ein dickeres Blech benötigen.
Anwendungen im Turbobereich sind oft mit höheren Temperaturen und beengten Einbauverhältnissen verbunden. Bei der Wahl der Materialstärke sollten sowohl die Hitzeintensität als auch die Notwendigkeit der Formgebung berücksichtigt werden. In manchen Hochtemperaturumgebungen ist eine höherwertige Legierungslösung wie beispielsweise … Hitzeschild aus Inconel-Legierung 625 könnte auch angemessener sein.
Der Schutz von Katalysatoren erfordert häufig eine stabile, langlebige Barriere mit guter Formbeständigkeit. Die Dicke sollte an die Größe der Abschirmung und die Montagekonstruktion angepasst sein.
Bei größeren Flächen wie Spritzwandverkleidungen oder Unterbodenschutz gewinnen Steifigkeit und Stabilität der Verkleidung an Bedeutung. Je nach Geometrie und Tragkonstruktion ist oft eine ausgewogene oder größere Wandstärke vorteilhaft.
Die Dicke sollte dem Fertigungsplan entsprechen. Wird das Blech nur zugeschnitten und als Rohmaterial geliefert, kann die Entscheidung anders ausfallen als bei Projekten, bei denen das Blech gestanzt, gefaltet oder zu Fertigteilen geformt werden muss. BSTFLEX unterstützt die kundenspezifische Entwicklung von geprägten Edelstahl-Wärmedämmplatten auf Basis von Zeichnungen, Mustern, Abmessungen oder Anwendungsanforderungen.
Unser Geprägte Wärmedämmplatte aus Edelstahl ist für die Lieferung von Blechen oder für kundenspezifisch gefertigte Hitzeschildprojekte verfügbar, mit mehreren Prägeformoptionen zur Unterstützung unterschiedlicher Steifigkeits- und Formbarkeitsziele.
Die optimale Dicke für geprägte Hitzeschutzbleche aus Edelstahl hängt vom Verhältnis zwischen Steifigkeit, Umformbarkeit, Gewicht, Einsatzumgebung und Anforderungen an die Langzeitnutzung ab. In vielen Projekten 0,1 mm , 0,15 mm , Und 0,2 mm Jedes Material hat seine klare Funktion. Dünnere Bleche eignen sich besser für leichtere oder komplexere Bauteile, während dickere Bleche besser für stabilere Konstruktionen und größere Schilde geeignet sind.
Wenn Sie Material für die Fertigung von Auspuffanlagen, Turboladern, Katalysatoren, Spritzwänden oder Unterbodenschutzblechen auswählen, kann BSTFLEX Ihnen bei der Empfehlung des richtigen Materials behilflich sein. Wärmedämmplatte aus Edelstahl Die Dicke richtet sich nach Ihrem Bauteildesign, dem Prägemuster und den Anwendungsanforderungen.
Für viele Anwendungen ist 0,15 mm eine praktikable Zwischenlösung, da sie eine ausgewogene Kombination aus Steifigkeit, Formbarkeit und überschaubarem Gewicht bietet.
0,1 mm ist oft geeignet, wenn das Projekt eine einfachere Formgebung, ein geringeres Gewicht und eine ausreichende Steifigkeit durch geprägte Muster erfordert, anstatt durch dickeres Material allein.
Eine Stärke von 0,2 mm wird oft gewählt, wenn die Abschirmung eine höhere Steifigkeit, eine stärkere Formbeständigkeit oder eine bessere strukturelle Stabilität bei größeren oder anspruchsvolleren Anwendungen erfordert.
In manchen Fällen ja. Durch Prägung wird die Steifigkeit erhöht, daher kann ein geprägtes Blech eine höhere Steifigkeit aufweisen als ein flaches Blech gleicher Dicke. Die endgültige Entscheidung hängt jedoch weiterhin von der Anwendung und der Bauteilkonstruktion ab.
Ja. BSTFLEX kann Ihnen basierend auf dem Anwendungsort, der Teilegröße, dem Prägemuster, dem Formgebungsverfahren und den Leistungsanforderungen eine geeignete Dicke empfehlen.
