OEM-Turbolader-Metall-Hitzeschilde: Zeichnungen und Musterfreigabe

Ein Hitzeschutzblech für einen Turbolader kann zwar einem Foto entsprechen, aber dennoch die Befestigungspunkte an der eingebauten Baugruppe verfehlen. Bei einer OEM-Bestellung muss die Zeichnung mehr als nur das sichtbare Gehäuse beschreiben. Sie muss das gelieferte Teil, dessen Bezug zum Turbolader und die Bedingungen für die Musterannahme genau identifizieren.

BSTFLEX bietet eingestanztes Hitzeschild für TurboladerFür kundenspezifische Metallabschirmungsprojekte können Zeichnungen, Muster und Installationsfotos zur Prüfung eingereicht werden. Dieser Leitfaden konzentriert sich auf die Aufbereitung dieser Unterlagen und die Umwandlung des Feedbacks aus den Mustern in eine konkrete Produktionsspezifikation.

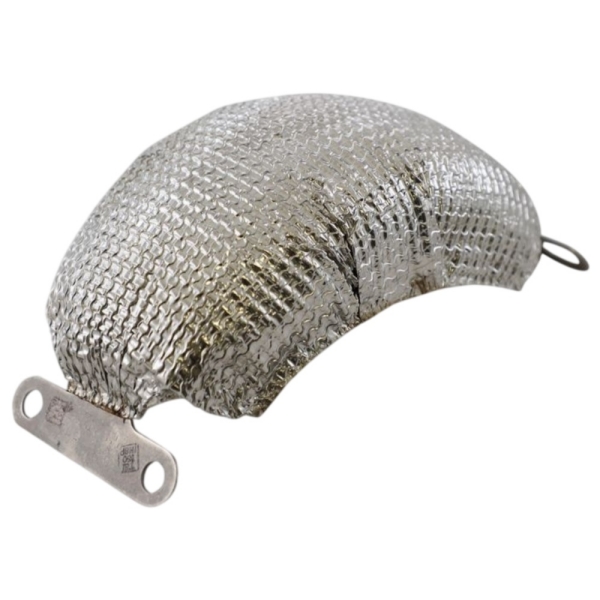

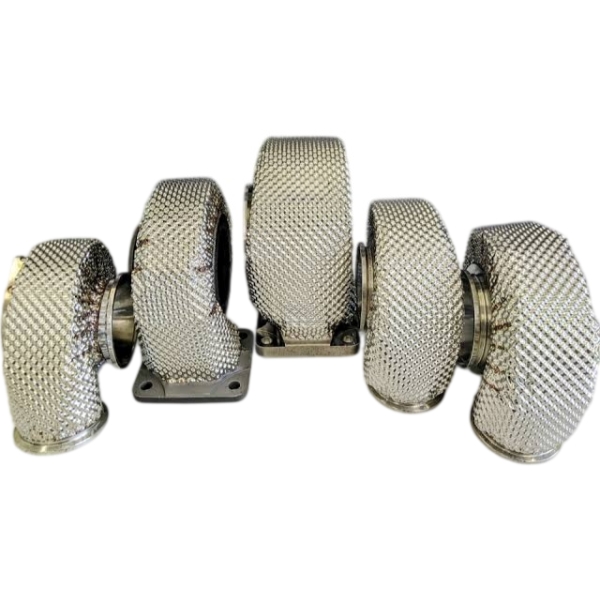

Das Subjekt ist ein starres, geformtesMetallenes Hitzeschild des TurboladersBehalten Sie die Teilenummer, die Konstruktions- und die für dieses Produkt spezifischen Abnahmeanforderungen bei.

Identifizieren Sie die Baugruppe, zu der die Abschirmung passen muss.

Notieren Sie die Teilenummer des Turboladers und die genaue Einbaukonfiguration. Eine allgemeine Bezeichnung der Turboladerfamilie reicht nicht für eine vollständige Einbauspezifikation aus. Turbinenanschlüsse, Gehäuseausrichtung, Aktuatorkomponenten und die zugehörigen Rohrleitungen müssen in den Projektinformationen aufgeführt sein.

Bei einem Austauschprojekt muss die Referenzabdeckung von dem zugehörigen Bauteil unterschieden werden. Es ist zu klären, ob ein bestehendes Teil nachgebildet, dessen Abdeckung angepasst, das Material geändert oder eine andere Befestigungsanordnung entwickelt werden soll. Beschädigungen oder Verformungen am Referenzmuster sind zu kennzeichnen, anstatt jedes gemessene Merkmal als beabsichtigt zu betrachten.

Bei einer Neuinstallation ist die aktuellste Montagezeichnung vorzulegen. Eine um eine frühere Stellantriebshalterung oder Abgasauslassposition herum entwickelte Schutzvorrichtung darf nicht anhand einer Zeichnung genehmigt werden, die nicht mehr dem tatsächlichen Gerät entspricht.

Erstellen Sie gemeinsam eine Teilezeichnung und eine Installationsansicht.

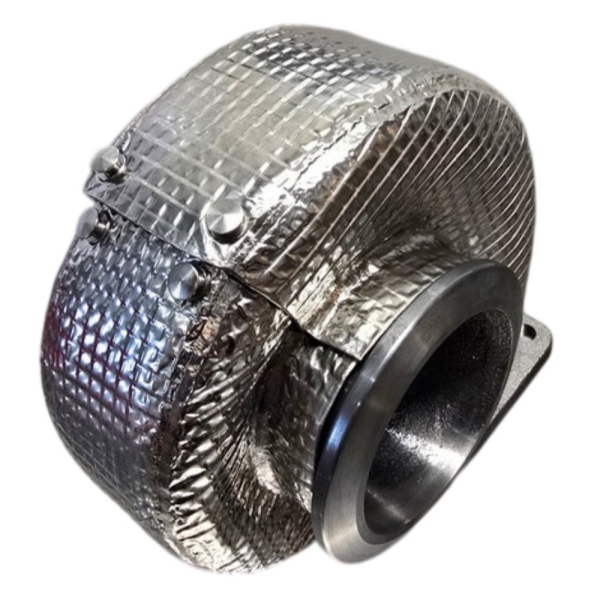

Die Teilezeichnung definiert, was geliefert wird.Zeigen Sie das Formprofil, die Befestigungselemente, Öffnungen, die Kantenbeschaffenheit und die Materialkonstruktion. Geben Sie an, ob Halterungen, Abstandshalter und Befestigungselemente im Lieferumfang enthalten sind oder vom Kunden geliefert werden. Fügen Sie den montierten Bauteilen gegebenenfalls eigene Referenzen hinzu.

Die Installationsansicht definiert, wo es funktionieren muss.Zeigen Sie das Turbinengehäuse, die nahegelegenen Abgasanschlüsse, die geschützten Bauteile und den für die Abschirmung verfügbaren Platz. Ein Schnitt durch die engste Annäherung kann aussagekräftiger sein als mehrere Außenaufnahmen.

Markieren Sie das zu schützende wärmeempfindliche Bauteil, sei es ein Aktor, ein Stecker, ein Schlauch oder eine benachbarte Abdeckung. Stellen Sie anschließend die geplante Abdeckung zwischen diesem Bauteil und der Wärmequelle dar. Dadurch erhält die Konstruktionsprüfung ein konkretes Ziel anstatt der Anweisung, möglichst viel vom Turbolader abzudecken.

Kennzeichnen Sie außerdem Bereiche, die für Bewegung, Kühlung, Inspektion und Ausbau frei bleiben müssen. Beachten Sie die Vorgaben des Geräteherstellers. Eine Neugestaltung der Schutzabdeckung darf keine nicht zugelassene Aktuatorverstellung oder Änderung der kalibrierten Einstellungen des Turboladers erfordern.

Beachten Sie die Montagemerkmale, nicht eine beliebige Gehäusekante.

Die funktionale Frage ist, ob die Schutzabdeckung korrekt auf der Baugruppe positioniert ist. Bitten Sie den zuständigen Ingenieur, Prüfreferenzen zu definieren, die diese Funktion widerspiegeln, wie z. B. eine zugelassene Montagefläche und Positionierungsmerkmale. Geben Sie an, welche Abmessungen das Verhältnis zwischen den Anbauteilen und dem umgebenden Gehäuse bestimmen.

Der Hinweis, dass die Bohrungen mit der Probe übereinstimmen müssen, lässt Interpretationsspielraum. Ersetzen Sie ihn durch eine kontrollierte Zeichnung oder eine vereinbarte Prüfvorrichtung, die die Positionen, die Ausrichtung und die zulässigen Abweichungen der Bohrungen festlegt. Falls eine Probe als Referenz dient, kennzeichnen Sie diese und dokumentieren Sie, wo sie während der Prüfung positioniert wird.

Legen Sie fest, ob jedes Merkmal bei freiem, abgestütztem oder in einer vereinbarten Vorrichtung fixiertem Bauteil geprüft wird. Eine dünne, geformte Schale kann sich beim Spannen verziehen. Die Prüfung darf eine fehlerhafte Form nicht durch Anwendung einer undefinierten Montagekraft verschleiern.

Weisen Sie nicht allen Oberflächen die gleiche enge Toleranz zu, ohne deren Funktion zu berücksichtigen. Trennen Sie Befestigungsgenauigkeit, spielkritische Bereiche und unkritische Außenkonturen. Bestätigen Sie realisierbare Toleranzen während der Fertigungsprüfung, anstatt pauschale Präzisionsansprüche in die Bestellung aufzunehmen.

Die Schnittansicht muss Bestandteil der Materialspezifikation sein.

Eine Anfrage für ein Hitzeschild aus Edelstahl für Turbolader enthält keine Angaben zu Güteklasse, Blechdicke, Oberflächenbeschaffenheit oder zusätzlichen Lagen. Diese Anforderungen sollten in der Zeichnung oder der zugehörigen Spezifikation aufgeführt werden. Ist das Material nicht festgelegt, geben Sie die Betriebsbedingungen an und fordern Sie einen Konstruktionsvorschlag an, bevor Sie Angebote vergleichen.

Bei einer isolierten Metallkonstruktion sind der Schichtaufbau, die Abdeckungsgrenzen, der Kantenverschluss und die fertige Hülle darzustellen. Es ist anzugeben, ob sich die angegebene Dicke auf das Metall allein oder auf die gesamte Konstruktion bezieht. Zwei Angebote dürfen nicht als gleichwertig anerkannt werden, wenn eines eine Isolierschicht und das andere nur eine einzelne Metallhülle umfasst.

Die thermischen Anforderungen sollten von den Materialbeschreibungen getrennt werden. Geben Sie den Messort, die Betriebsbedingungen und die für die Installation relevante Temperaturgrenze an. Eine Materialbezeichnung allein gibt nicht die Temperatur an, die ein geschützter Anschluss oder die Außenseite der installierten Abschirmung erreicht.

Sämtliche Rippen, Sicken, Prägungen und sonstige Formmerkmale sollten ebenfalls zum vereinbarten Design gehören. Es ist festzuhalten, welche Merkmale unerlässlich sind und wo der Lieferant Änderungen vorschlagen kann. Ein Fertigungsvorschlag sollte geprüft werden, bevor er zur Produktionsanforderung wird.

Fragen Sie, was das erste Beispiel beweisen soll.

Ein vorläufiges Passformmuster und ein Serienmuster beantworten unterschiedliche Fragen. Ein Passformmuster kann hilfreich sein, um Abdeckung und Zugänglichkeit zu überprüfen, während der Herstellungsprozess noch entwickelt wird. Es sollte als solches gekennzeichnet werden, einschließlich aller Abweichungen vom geplanten Produktionsmaterial oder -prozess.

Bei einem Serienmuster ist zu vereinbaren, inwieweit Werkzeuge, Material, Formgebungsablauf und Montageverfahren der geplanten Serienfertigung entsprechen. Ein manuell nachbearbeitetes Muster beweist nicht die Wiederholgenauigkeit eines später gestanzten Teils.

Beim Umformen kann es zu Rückfederung kommen, wodurch das gelöste Blech eine andere Form als die Werkzeugoberfläche aufweist. Daher ersetzt die Prüfung der nominalen Werkzeuggeometrie allein nicht die Prüfung des fertigen Teils. Es muss geklärt werden, welche Stichprobenmessungen an Teilen, die nach dem vorgesehenen Produktionsverfahren hergestellt werden, wiederholt werden.

Diese Fragen sind im Rahmen der Angebotserstellung zu klären. Sie schreiben weder eine bestimmte Werkzeugmethode für jedes Projekt vor, noch setzen sie voraus, dass ein bestimmtes Verfahren bereits genehmigt wurde.

Drei separate Entscheidungen im Genehmigungsprotokoll

Passform und Servicezugang

Prüfen Sie, ob das Muster der vorgegebenen Montageversion entspricht, an den zugelassenen Befestigungspunkten sitzt und ausreichend Abstand zu angrenzenden Teilen hat. Geben Sie den Zugang zu den Befestigungselementen und den Weg zum Abnehmen der Schutzabdeckung für Wartungsarbeiten an. Notieren Sie alle während der Prüfung vorgenommenen manuellen Anpassungen; ein angepasstes Muster ist kein unverändertes Serienmuster.

Prüfen Sie die erforderlichen Abstände während der vom Gerätekonstrukteur definierten Betriebsbewegung. Eine erfolgreiche Kaltpassung ist Teil der Bewertung, jedoch kein Nachweis der Funktionsfähigkeit im Betrieb.

Anforderungen an Wärmedämmung und Dauerhaftigkeit

Legen Sie fest, wer welchen Test durchführt, wo dieser stattfindet und welche Ergebnisse benötigt werden. Definieren Sie Betriebslast, Umgebungsbedingungen, Luftstrom, Expositionsdauer und Messpunkte. Berücksichtigen Sie die Bedingungen nach dem Abschalten, sofern diese für die thermischen Anforderungen relevant sind.

Messen Sie die Temperatur des geschützten Bauteils, nicht nur die Temperatur in der Mitte der Abschirmung. Geben Sie für die Anforderungen an die Dauerhaftigkeit die entsprechenden Vibrations-, Temperaturwechsel- oder Umweltprüfungen an, anstatt einen undefinierten Schwerlasttest zu fordern.

Nach sicherem Abschalten, Abkühlen und Isolieren lassen Sie qualifiziertes Personal die vereinbarten Bereiche auf Kontaktspuren, Risse, lose Befestigungen oder dauerhafte Passungsänderungen prüfen. Dokumentieren Sie die Grenzwerte und die Prüfmethode vor der Prüfung. Bezeichnen Sie eine nicht geprüfte Eigenschaft nicht als genehmigt.

Produktionsfreigabe

Dokumentieren Sie die akzeptierte Zeichnungsrevision, die Materialspezifikation, die Konstruktionsangaben, die Prüfanforderungen und die Musterkennzeichnung. Führen Sie alle Abweichungen und die für deren Akzeptanz verantwortliche Person oder Organisation auf.

Passformfreigabe, Funktionsfreigabe und Produktionsfreigabe sollten separat dokumentiert werden.Ein Muster kann zur Passformprüfung angenommen werden, während die Wärmeprüfung noch läuft. Die Trennung dieser Entscheidungen verhindert, dass eine kurze Genehmigungs-E-Mail als Zustimmung zu allen Anforderungen interpretiert wird.

Setze die Teständerungen wieder in die Zeichnung ein.

Betrachten wir einen hypothetischen Versuch, bei dem eine Schutzkante so beschnitten wird, dass sie einen Abgasanschluss erreicht, und eine Befestigungsbohrung vergrößert wird, um die Montage zu erleichtern. Das überarbeitete Exemplar passt möglicherweise, aber die ursprüngliche Zeichnung beschreibt nicht mehr, was geprüft wurde.

Dokumentieren Sie die geänderte Kante, die Bohrungsgeometrie und das betroffene Spiel. Prüfen Sie, ob diese Änderungen die Passgenauigkeit, die Haltekraft oder den Fertigungsweg beeinflussen. Aktualisieren Sie die Zeichnung und ermitteln Sie, ob vor der Freigabe eine weitere Pass- oder Leistungsprüfung erforderlich ist.

Wenden Sie denselben Änderungskontrollansatz an, wenn ein Kunde nach der Musterfreigabe die Turboladerkonstruktion ändert. Eine neue Halterung, ein versetzter Sensor oder ein anderer Auslassanschluss sollten eine Überprüfung der betroffenen Schutzbleche auslösen und nicht die Annahme rechtfertigen, dass das vorherige Bauteil weiterhin geeignet ist.

Für Programme, die einen separatenHitzeschutzblech für AbgaskrümmerErmitteln Sie die Grenze zwischen den beiden Metallkomponenten in der Montagezeichnung. Definieren Sie deren jeweilige Versorgungsbereiche und alle Schnittstellen, die einer gemeinsamen Prüfung bedürfen.

Fordern Sie ein Angebot für einen definierten Genehmigungsumfang an

Für einmaßgefertigtes Hitzeschild für den TurboladerBitte senden Sie die Teilezeichnung oder ein Referenzmuster, Informationen zur Montage, die thermischen Anforderungen und die gewünschte Menge. Geben Sie an, ob die Anfrage ein vorläufiges Passmuster, Serienmuster, eine Nachlieferung oder alle drei Stufen umfasst.

Bitten Sie darum, dass im Angebot die geplante Konstruktion, die enthaltenen Hardwarekomponenten, die Annahmen zum Werkzeugbedarf, der Prüfumfang und alle offenen technischen Fragen aufgeführt werden. Geben Sie in dieser Phase die benötigten Materialdokumente, Maßberichte oder Kundenfreigabedokumente an, damit deren Verfügbarkeit und Umfang bestätigt werden können.

BSTFLEX prüft zeichnungs- und musterbasierte Anforderungen durch seinemaßgefertigtes Hitzeschild für den TurboladerProdukt. Weitere starre Formteile finden Sie im AbschnittHitzeschilde aus MetallstanzteilenKategorie.

Senden Sie Ihre Zeichnung des Turbolader-Hitzeschilds an BSTFLEX.Unter Berücksichtigung der Montageüberarbeitung, der Musteranzahl und der Genehmigungsanforderungen. Ermitteln Sie, welche Informationen bereits bestätigt sind und welche Details noch einer technischen Prüfung bedürfen, damit der Vorschlag auf das tatsächliche Projekt zugeschnitten ist.
