Was ist eine Auspuff-Hitzeschutzblech-Auskleidung?

Definition (Auszug): Ein Hitzeschutzblech für den Auspuff Es handelt sich um eine interne Wärmebarriere, die innerhalb einer Hitzeschildbaugruppe angebracht ist, um die Wärmeübertragung von heißen Abgaskomponenten auf nahegelegene Oberflächen zu reduzieren. Sie kombiniert typischerweise eine Metallverkleidung (Aluminium oder Edelstahl) mit einem Hochtemperatur-Isolierschicht und wird entweder geliefert selbstklebend oder nicht klebend abhängig von der Rückhaltemethode.

Warum Hitzeschilde überhaupt eine „Auskleidung“ benötigen

Metallische Hitzeschilde dienen hauptsächlich als physischer Schutz und grundlegende Strahlungsbarriere. In stark beanspruchten Abluftbereichen – wo die Temperaturen schnell schwanken und der Luftstrom variiert – können Metallschilde dennoch Wärme leiten, und die Oberflächentemperatur umliegender Abdeckungen oder Paneele kann über die zulässigen Komfort- oder Materialgrenzen hinaus ansteigen.

Durch eine Auskleidung wird eine kontrollierte Isolierschicht innerhalb des Hitzeschildsystems hinzugefügt, wodurch die Wärmebeständigkeit verbessert wird, ohne dass eine Neugestaltung der gesamten Abgasanlage erforderlich ist.

Wie eine Auspuff-Hitzeschutzverkleidung die Wärmeübertragung reduziert

Eine Auskleidung unterstützt das Wärmemanagement, indem sie zwei Hauptwege berücksichtigt:

• Strahlungswärme: Eine Metallverkleidung reflektiert einen Teil der Infrarotstrahlung von der Abschirmungsoberfläche weg.
• Wärmeleitung: Die Isolierschicht verlangsamt den Wärmefluss von der heißen Seite (Abluftseite) zur kalten Seite (Außenfläche) und reduziert so den Temperaturanstieg an der Oberfläche.

In der Praxis fungiert die Auskleidung als kompakte „Wärmedämmung“, die für begrenzten Installationsraum und reale Vibrationen optimiert ist.

Gängige Bauweisen und Materialwahl

Metalloberfläche: Aluminium vs. Edelstahl

Aluminiumverkleidung wird häufig eingesetzt, wenn Reflektivität und geringe Masse Priorität haben. Edelstahl-Oberfläche wird typischerweise dort gewählt, wo Langlebigkeit, Abriebfestigkeit und Korrosionsbeständigkeit von größerer Bedeutung sind, wie z. B. in rauen Umgebungen oder bei langen Wartungsintervallen.

Isolierschicht: Die richtige Güteklasse auswählen

Die Wahl der Isolierschicht erfolgt unter Berücksichtigung der thermischen Leistung und der Anforderungen an die Bauform. Zu den wichtigsten Auswahlkriterien gehören der verfügbare Platz, die angestrebte Temperaturreduzierung, die Vibrationsbelastung und der Betriebszyklus (konstante Fahrt vs. häufiger Leerlauf/Start-Stopp vs. Geländelastbedingungen).

Selbstklebend vs. Nicht selbstklebend

• Selbstklebende Einlagen werden häufig verwendet, um die Montage zu vereinfachen und eine gleichmäßige Platzierung bei der Installation zu gewährleisten.
• Nicht klebende Einlagen Sie werden bevorzugt, wenn eine mechanische Befestigung erforderlich ist, wenn Nacharbeiten/Entfernung zu erwarten sind oder wenn die Oberflächenvorbereitung und die Alterung des Klebstoffs problematisch sind.

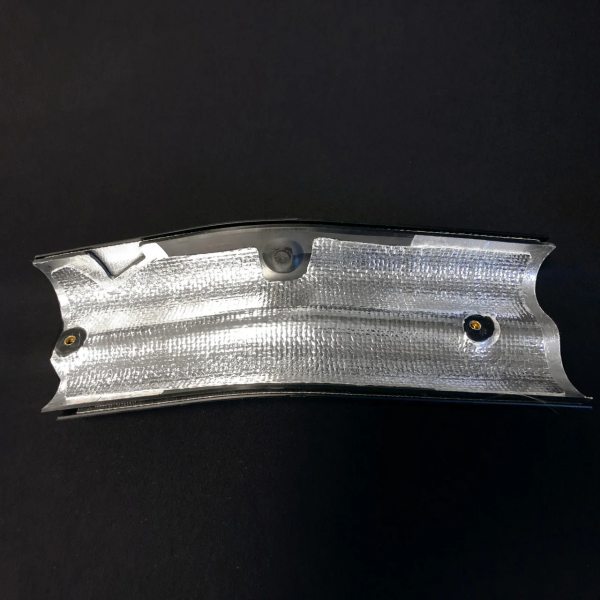

Wo es verwendet wird (einschließlich Suchanfragen nach „Hitzeschutzblech unter dem Sitz“)

Diese Art von Auskleidung findet man dort, wo die Wärme in dicht verpackten Produkten kontrolliert werden muss:

• Hitzeschutzbleche für Motorradauspuffanlagen
• Heiße Bereiche unter dem Fahrzeugboden in der Nähe von Sitzen, Seitenverkleidungen und Kontaktflächen für Fahrgäste (oft durchsucht als Hitzeschutzblech unter dem Sitz )
• Wärmemanagementbereiche unter dem Sitz und an den Seitenverkleidungen von ATVs/UTVs
• Maßgefertigte Auspuffanlagen, bei denen Bauteilfreiheit und Hitzeschutz von entscheidender Bedeutung sind

Kurzleitfaden für den Einkauf: Was Sie in einer Angebotsanfrage angeben sollten

Wenn Sie einen Lieferanten suchen Auspuff-Hitzeschutzblech-Auskleidungssatz Für OEM/ODM- oder Aftermarket-Verpackungen beschleunigen diese Parameter die Angebotserstellung und verkürzen die Redesign-Zyklen:

• Anwendung & Layout: Fahrzeugtyp, Abgasweg, Hotspots und Fotos/Zeichnungen
• Platzbegrenzung (mm): maximal zulässige Dicke unter Vibration
• Oberflächenmetall: Aluminium oder Edelstahl, je nach Haltbarkeit und Umwelteinflüssen.
• Rückhaltemethode: selbstklebend oder nicht selbstklebend (mechanische Befestigung)

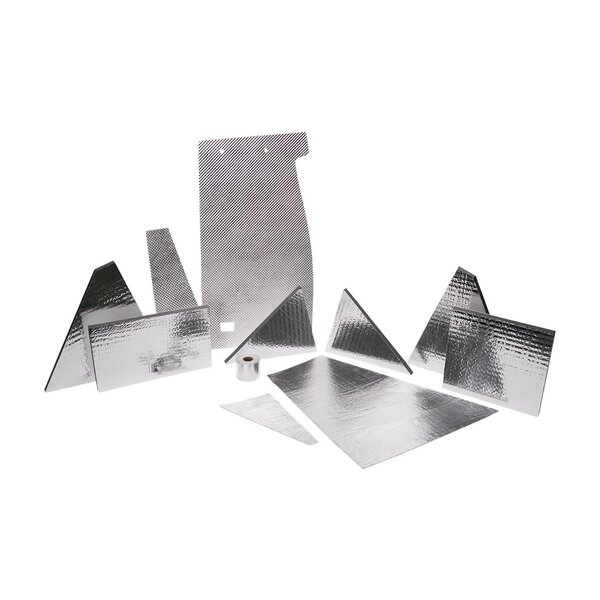

• Formfaktor: Universal-Bogen (zuschneidbar) oder Präzisions-Stanzset
• Volumen: Probenmenge, Pilotlauf und Jahresprognose
• Besondere Anforderungen: Geruchs-/Rauchempfindlichkeit, Korrosionsbelastung, Verpackung/Etikettierung

BSTFLEX Fertigungskapazität (OEM/ODM)

BSTFLEX fertigt Hochtemperatur-Wärmeschutzprodukte für die Automobil- und Motorsportbranche. Wir unterstützen kundenspezifische Lösungen. Hitzeschutzauskleidung Programme mit:

• Konstruktionen mit Aluminium- oder Edelstahlverkleidung
• Mehrere Isolieroptionen für unterschiedliche thermische Anforderungen und Verpackungsgrenzen
• Selbstklebende oder nicht selbstklebende Ausführungen je nach Montageart
• Universelle Stanzbögen oder präzisionsgestanzte Bausätze, hergestellt nach Zeichnungen, Schablonen oder Mustern.

Angebot anfordern (RFQ)

Um ein schnelles Angebot von BSTFLEX zu erhalten, geben Sie bitte Folgendes an:

• Fahrzeugmodell/Anwendung und Fotos des Installationsbereichs
• Platzbegrenzung (mm) und Zielschutzbereich
• Bevorzugtes Oberflächenmaterial (Aluminium oder Edelstahl)
• Klebstoffanforderung (mit Klebstoff / ohne Klebstoff)
• Menge (Probebestellung + Jahresprognose)
• Besondere Anforderungen (Temperaturvorgabe, Vibration, Verpackung/Branding)

Unser Team empfiehlt Ihnen eine geeignete Bauweise und sendet Ihnen umgehend ein Angebot.

Häufig gestellte Fragen

Worin besteht der Unterschied zwischen einem Hitzeschild und einer Hitzeschildauskleidung?
Ein Hitzeschild bildet die äußere Schutzabdeckung. Eine Auskleidung ist die innere Wärmeschicht, die den Wärmewiderstand des Hitzeschildsystems erhöht und dazu beiträgt, den Temperaturanstieg an der Außenfläche zu reduzieren.

Ist Aluminium oder Edelstahl besser für die Deckschicht geeignet?
Aluminium wird aufgrund seiner Reflexionsfähigkeit und seines geringen Gewichts häufig gewählt. Edelstahl wird oft wegen seiner Langlebigkeit und Beständigkeit gegen Abrieb und Korrosion eingesetzt. Die Wahl hängt von den Umgebungsbedingungen und den angestrebten Nutzungsdauern ab.

Wann sollte ich selbstklebende Einlagen wählen?
Wählen Sie selbstklebende Ausführungen, wenn Sie eine einfache Anbringung und schnellere Montage wünschen. Nicht-klebende Ausführungen sind dann die richtige Wahl, wenn eine mechanische Befestigung bevorzugt wird oder wenn Entfernbarkeit und Nachbearbeitung wichtig sind.

Kann dies als individuelles Set geliefert werden?
Ja. Hersteller können universelle Stanzbögen oder präzise Stanzsets auf Basis von Zeichnungen, Vorlagen oder Mustern liefern.
