Die Spezifikation eines Aluminium-Hitzeschilds für die Automobilindustrie durch die bloße Angabe „Aluminiumblech“ auf einer Zeichnung lässt eine wichtige technische Entscheidung offen. Die Aluminiumlegierung beeinflusst, wie sich das Blech beim Prägen, Stanzen und Formen verhält, wie viel mechanische Belastung es vertragen kann und wie gut das fertige Schild in seiner Betriebsumgebung besteht.
Vier Legierungen, die häufig für Anwendungen mit geformtem Aluminiumblech in Betracht gezogen werden, sind 1050, 1100, 3003 und 5052. Sie gehören zu drei verschiedenen Legierungsfamilien und sollten nicht einfach deshalb als austauschbar behandelt werden, weil sie alle aus Aluminium bestehen.
Bei der Entwicklung von Hitzeschilden lautet die praktische Frage nicht, welche Legierung universell am besten ist. Es geht darum, welche Kombination aus Legierung, Härtegrad, Dicke und geformter Geometrie zur thermischen Zone und zum Fertigungsprozess der fertigen Komponente passt.

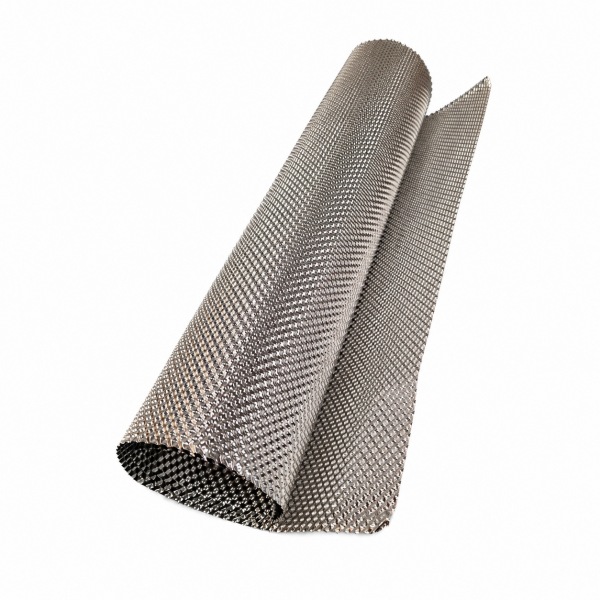

BSTFLEX liefert geprägtes Aluminium-Hitzeschildmaterial für Projekte zum thermischen Schutz von Fahrzeugabgasanlagen, Motorräumen und Unterböden. Kunden können eine bestehende Spezifikation, Zeichnung oder Anwendungsinformationen zur Bewertung bereitstellen.
| Legierung | Legierungsfamilie | Allgemeine Eigenschaften | Umformbarkeit | Relative Festigkeit | Typischer Grund für die Wahl des Hitzeschilds |
|---|---|---|---|---|---|
| 1050 | 1xxx hochreines Aluminium | Sehr hoher Aluminiumgehalt | Hervorragend | Niedrig | Tiefziehen, leichte Abschirmung und Anwendungen, bei denen hohe Festigkeit nicht im Vordergrund steht |
| 1100 | 1xxx technisch reines Aluminium | Sehr gut verarbeitbares Allzweckblech | Hervorragend | Niedrig | Geformte und geprägte Schilde, die eine einfache Fertigung erfordern |
| 3003 | 3xxx Aluminium-Mangan | Ausgewogenes Verhältnis von Festigkeit und Umformbarkeit | Sehr gut | Mäßig | Automobil-Hitzeschilde, die eine höhere Steifigkeit erfordern, ohne auf eine hochfeste Legierung umsteigen zu müssen |
| 5052 | 5xxx Aluminium-Magnesium | Korrosionsbeständiges Blech mit höherer Festigkeit | Gut | Höher | Mechanisch anspruchsvollere oder korrosivere Fahrzeugumgebungen |
Die Tabelle beschreibt das allgemeine Verhalten der Legierungen. Die tatsächlichen mechanischen Eigenschaften hängen stark vom Härtegrad, der Blechdicke und der Verarbeitungsgeschichte ab. Ein Blech im O-Zustand und ein Blech im H-Zustand derselben Legierung können sich beim Stanzen und im fertigen Teil unterschiedlich verhalten.
Ein starres Hitzeschild für Kraftfahrzeuge muss gleichzeitig zwei Aufgaben erfüllen. Es muss zum Wärmemanagement beitragen und sich gleichzeitig wie ein gefertigtes Metallbauteil verhalten.
Dies bedeutet, dass das Material möglicherweise mehrere Arbeitsschritte durchlaufen muss, bevor es das Fahrzeug erreicht:
Eine Legierung, die sich leicht formen lässt, kann für komplexe Geometrien attraktiv sein, bietet jedoch weniger mechanische Festigkeit. Eine andere Legierung bietet möglicherweise eine deutlich höhere Festigkeit, erfordert jedoch andere Werkzeuge, Biegeradien oder Umformbedingungen.
Aus diesem Grund sollte das Material für Aluminium-Hitzeschilde als Teil der Bauteilkonstruktion spezifiziert und nicht nur aufgrund einer allgemeinen Temperaturanforderung ausgewählt werden.
1050 gehört zur 1xxx-Familie von hochreinem Aluminium. Es enthält mindestens etwa 99,5 Prozent Aluminium und ist bekannt für hervorragende Verarbeitbarkeit, Korrosionsbeständigkeit sowie hohe thermische und elektrische Leitfähigkeit.
Aus fertigungstechnischer Sicht ist seine nützlichste Eigenschaft für Hitzeschilde die Fähigkeit, leicht geformt werden zu können. Dies macht 1050 zu einer Überlegung wert, wenn ein dünnes Aluminiumblech geprägt, gebogen oder in eine relativ komplexe Form gezogen werden muss und eine hohe strukturelle Festigkeit nicht die primäre Konstruktionsanforderung darstellt.
Der wichtigste Kompromiss ist die mechanische Festigkeit. Hochreine Aluminiumlegierungen werden nicht gewählt, wenn das Hitzeschild einer erheblichen mechanischen Belastung standhalten oder eine starke Verformung verhindern muss.
Wenn ein Bauteil eine höhere Steifigkeit oder Haltbarkeit erfordert, kann der Konstrukteur eine andere Vergütung bewerten, die geprägte Geometrie ändern, den Bauteilquerschnitt modifizieren oder auf eine Legierung wie 3003 oder 5052 umsteigen.
1100 ist ein weiteres kommerziell reines Aluminium der 1xxx-Serie und enthält mindestens etwa 99 Prozent Aluminium. Wie 1050 bietet es eine hervorragende Umformbarkeit und ist als Blechprodukt weit verbreitet.
Für die Herstellung von Hitzeschilden ist 1100 attraktiv, wenn das Teil umfangreich geformt werden muss und nicht die mechanische Festigkeit erfordert, die mit stärker legierten Sorten verbunden ist.
1050 und 1100 nehmen daher im Materialauswahlprozess einen ähnlichen Stellenwert ein. Die Entscheidung zwischen ihnen wird oft eher durch Kundenspezifikationen, regionale Verfügbarkeit, erforderliche Normen, vorhandene Werkzeuge und Anforderungen der Lieferkette beeinflusst als durch einen drastischen Unterschied in der Funktion des Hitzeschilds.
Für viele Hitzeschildprojekte im Automobilbereich können 1050 und 1100 einen ähnlichen Konstruktionsraum einnehmen, da beide 1xxx-Legierungen mit hohem Aluminiumgehalt und starken Umformeigenschaften sind.
1050 hat die höhere Mindest-Aluminiumreinheit, während 1100 etwas mehr Legierungszusätze enthält. Die praktische Bedeutung hängt von der Spezifikation des fertigen Bauteils ab.
Ein Einkäufer sollte daher vermeiden, von 1050 auf 1100 oder von 1100 auf 1050 zu wechseln, nur weil die beiden Sorten auf dem Papier ähnlich erscheinen. Wenn für das Teil bereits eine genehmigte Zeichnung oder eine OEM-Materialspezifikation vorliegt, sollte die spezifizierte Sorte beibehalten werden, es sei denn, eine Alternative wurde technisch validiert.
3003 entfernt sich von kommerziell reinem Aluminium und gehört zur Aluminium-Mangan-Familie 3xxx. Mangan ist der wichtigste Legierungszusatz und verleiht 3003 eine höhere Festigkeit als die Sorten der 1xxx-Serie, während gleichzeitig eine nützliche Umformbarkeit und Korrosionsbeständigkeit erhalten bleiben.
Dieses Gleichgewicht macht 3003 besonders interessant für Hitzeschilde in der Automobilindustrie.
Ein geformtes Schild erfordert oft mehr als nur einfaches Stanzen. Es benötigt möglicherweise auch genügend Steifigkeit, um seine Geometrie über eine große Oberfläche beizubehalten, Handhabungsschäden zu widerstehen und nach der Installation stabil zu bleiben. 3003 bietet einen praktischen Mittelweg zwischen hochumformbarem reinem Aluminium und der stärkeren 5xxx-Familie.
Die Materialauswahl in der Automobilindustrie erfordert häufig Kompromisse.
Ein sehr weiches und hochumformbares Blech lässt sich zwar leicht stanzen, erfordert jedoch möglicherweise zusätzliche Geometrie, um die gewünschte Bauteilsteifigkeit zu erreichen. Eine stärkere Legierung kann die Robustheit verbessern, macht aber anspruchsvolle Umformvorgänge weniger fehlerverzeihend.
3003 ist nützlich, da es eine höhere mechanische Festigkeit als die kommerziell reinen 1xxx-Sorten bietet und gleichzeitig für viele konventionelle Blechumformverfahren geeignet bleibt.
Für OEM-Einkäufer, die sich noch nicht auf die Legierung festgelegt haben, ist 3003 daher eine der Sorten, die eine Bewertung wert sind, wenn die Anwendung sowohl Flexibilität bei der Umformung als auch eine moderate strukturelle Leistung erfordert.
5052 gehört zur Aluminium-Magnesium-Serie 5xxx. Im Vergleich zu 1050, 1100 und 3003 verschiebt es die Materialwahl in Richtung höherer mechanischer Festigkeit und Langlebigkeit bei anspruchsvollen Einsätzen.
Der Magnesiumzusatz ist für einen Großteil dieser Leistungsänderung verantwortlich. 5052 wird unter den häufig verwendeten, nicht wärmebehandelbaren Aluminiumblechlegierungen weithin für seine Korrosionsbeständigkeit sowie seine Festigkeit geschätzt.
Bei Hitzeschilden für die Automobilindustrie können diese Eigenschaften nützlich sein, wenn ein Paneel raueren mechanischen oder umweltbedingten Betriebsbedingungen ausgesetzt ist.
Nein. Höhere Festigkeit bedeutet nicht automatisch ein besseres Hitzeschildmaterial.
Wenn ein sehr komplexes Bauteil umfangreiches Tiefziehen erfordert, ist eine weichere, hochreine Legierung möglicherweise einfacher herzustellen. Wenn das Schild groß, aber nur leicht belastet ist, bietet zusätzliche Festigkeit möglicherweise nur geringen Nutzen, während Materialkosten oder Umformschwierigkeiten steigen.
Die richtige Frage ist, ob das fertige Bauteil tatsächlich die zusätzliche Festigkeit und Korrosionsleistung benötigt, die 5052 bietet.
Dieser Vergleich ist weitgehend eine Wahl zwischen maximaler Umformflexibilität und zusätzlicher mechanischer Festigkeit.
1050 ist attraktiv, wenn hohe Reinheit und leichte Verformbarkeit wünschenswert sind. 3003 fügt Mangan hinzu und bietet ein stärkeres Blech, während gute Fertigungseigenschaften erhalten bleiben.
Für eine relativ einfache Strahlungsbarriere mit tiefen Umformanforderungen kann 1050 ausreichen. Für ein größeres gestanztes Schild, das mehr inhärente Paneelfestigkeit erfordert, bietet 3003 möglicherweise ein geeigneteres Gleichgewicht.
Der Unterschied wird deutlicher, wenn man 3003 mit 5052 vergleicht.
3003 ist eine Aluminium-Mangan-Legierung für allgemeine Zwecke mit moderater Festigkeit und guter Umformbarkeit. 5052 ist eine stärkere Aluminium-Magnesium-Legierung mit besonders guter Korrosionsbeständigkeit.
Eine typische Auswahllogik ist:
Dies ist kein Ersatz für eine technische Validierung. Die Härte, die Dicke und die Geometrie des fertigen Teils bleiben entscheidend.
Eines der wichtigsten Details bei einer Anfrage für Hitzeschilde aus Aluminium wird häufig übersehen: die Härte.
Zu den gängigen Zuständen von Aluminiumblechen gehören Bezeichnungen wie:
Diese Bezeichnungen beschreiben, wie das Aluminium verarbeitet wurde, und beeinflussen die mechanischen Eigenschaften sowie das Umformverhalten.
Zum Beispiel kann für anspruchsvolle Umformvorgänge ein weicher, geglühter Zustand gewählt werden, während ein kaltverfestigter Zustand eine höhere Festigkeit des fertigen Blechs bieten kann.
Deshalb sollte eine nützliche Spezifikation mehr enthalten als nur:
„3003 Aluminium, 0,5 mm.“
Eine vollständige Anforderung sollte die Legierung und die Härte zusammen definieren, wann immer das Bauteil bereits für einen bestimmten Materialzustand ausgelegt wurde.
Die Basislegierung ist nicht die einzige Quelle für die Steifigkeit des Paneels.

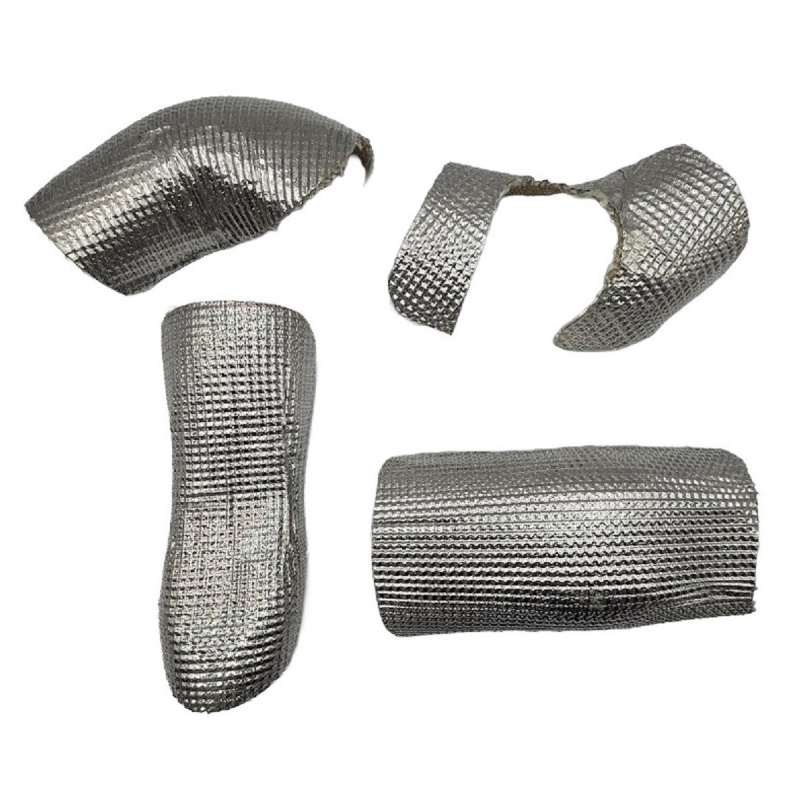

BSTFLEX geprägtes Aluminium-Wärmeschutzblech nutzt eine geformte Oberflächengeometrie, um die strukturelle Stabilität von dünnem Aluminium zu erhöhen.
Folglich sollten Ingenieure drei Variablen gemeinsam betrachten:
| Variable | Was sie beeinflusst |
|---|---|
| Legierung | Grundfestigkeit, Umformbarkeit, Korrosionsverhalten und Fertigungsreaktion |
| Härte | Härtegrad, Festigkeit und Umformfähigkeit |
| Prägegeometrie | Paneelsteifigkeit, Formstabilität und Vibrationsverhalten |
Die Änderung einer Variablen kann die Anforderungen an die anderen beeinflussen. Ein Hitzeschild sollte daher nicht allein anhand der Legierungsnummer optimiert werden.
Für Strahlungsbarrieren im Motorraum können 1050, 1100 und 3003 je nach Bauteilgeometrie und Steifigkeitsanforderung in Frage kommen.
Ein tief geformtes Teil kann von einer sehr gut umformbaren Sorte profitieren. Ein breites Paneel, das eine höhere Formstabilität erfordert, rechtfertigt möglicherweise 3003 oder eine kaltverfestigte Härte.
5052 kann in Betracht gezogen werden, wenn mechanische Haltbarkeit oder Korrosionsbelastung anspruchsvoller sind.
Unterbodenschilde sind mehr als nur Hitze ausgesetzt. Sie können auch mit Wasser, Straßenschmutz, Vibrationen und Fremdkörpern in Kontakt kommen.
Aus diesem Grund legen Ingenieure häufig mehr Wert auf Korrosionsbeständigkeit und mechanische Stabilität als bei einer geschützten Barriere im Motorraum.
3003 kann für viele Unterbodenkonstruktionen ein nützliches Gleichgewicht zwischen Festigkeit und Umformbarkeit bieten. 5052 wird attraktiv, wenn höhere Festigkeit und Beständigkeit gegenüber Umwelteinflüssen Priorität haben.
Wenn die thermische Zone die praktischen Grenzen der gewählten Aluminiumkonstruktion überschreitet, sollte die Lösung nicht einfach darin bestehen, eine stärkere Aluminiumlegierung zu wählen. Der Ingenieur sollte stattdessen den Abstand des Schildes, mehrere Schichten oder ein anderes Metall wie Hitzeschildmaterial aus Edelstahl in Betracht ziehen.
Ob Aluminium in der Nähe eines Abgaskrümmers geeignet ist, hängt von der tatsächlichen thermischen Umgebung, dem Abstand zur Wärmequelle, dem Luftstrom und der Abschirmungsarchitektur ab.
Die Legierungsgüte allein kann diese Frage nicht beantworten.
Ein stärkeres Aluminium wie 5052 macht das Material nicht automatisch geeignet für eine thermische Bedingung, die über das hinausgeht, was eine Aluminium-Abschirmbaugruppe tolerieren kann. Mechanische Festigkeit und thermische Eignung sind unterschiedliche technische Aspekte.
Für kritische Bereiche an der Abgasseite sind Edelstahl oder, bei extremen Systemen,Inconel 625 Hitzeschildmaterialmöglicherweise besser geeignet.
Der Schmelzpunkt wird bei Online-Vergleichen von Hitzeschilden manchmal so verwendet, als wäre er eine Betriebstemperatur-Einstufung. Für ein technisch ausgelegtes Fahrzeugbauteil ist dieser Ansatz unvollständig.
Ein Metall muss nicht schmelzen, bevor seine mechanischen Eigenschaften, sein Oxidationsverhalten oder seine Formstabilität für die Anwendung inakzeptabel werden.
Die Auswahl eines Hitzeschilds für Kraftfahrzeuge sollte stattdessen Folgendes berücksichtigen:
Deshalb kann ein Legierungsvergleich, der nur auf der Schmelztemperatur basiert, zu einer schlechten Materialentscheidung führen.
Eine Erhöhung der Blechdicke erhöht die mechanische Festigkeit und Steifigkeit, aber auch das Bauteilgewicht und den Rohstoffverbrauch.
Ein Hitzeschild für Kraftfahrzeuge kann strukturelle Stabilität durch eine Kombination aus Legierungsauswahl, Härtegrad, Prägung und geformter Bauteilgeometrie erreichen.
Aus diesem Grund sollte die minimale praktische Dicke anhand des fertigen Bauteildesigns und der Validierungsanforderungen festgelegt werden, anstatt sie von einem nicht verwandten Hitzeschild zu kopieren.
Geben Sie für ein neues OEM- oder Ersatzprojekt so viele der folgenden Informationen wie möglich an:
| RFQ-Position | Beispielinformationen |
|---|---|
| Anwendung | Motorraum, Abgastunnel, Katalysator, Schalldämpfer oder Unterboden |
| Legierung | 1050, 1100, 3003, 5052 oder Empfehlung des Lieferanten |
| Härtegrad | O, H14, H24, H32 oder Zeichnungsanforderung |
| Dicke | Spezifizierte Nenndicke |
| Oberfläche | Flach oder geprägt |
| Prägemuster | Bestehendes Muster, Zeichnung, Probe oder erforderliches Design |
| Lieferform | Blech, Coil, Zuschnitt oder Fertigteil |
| Abmessungen | Breite, Länge und Bauteilabmessungen |
| Weiterverarbeitung | Stanzen, Biegen, Ziehen, Lochen oder Besäumen |
| Menge | Prototypenbedarf und jährliches Produktionsvolumen |
Manchmal, aber eine Substitution sollte nicht allein aufgrund der Legierungsnamen erfolgen.
Ein Wechsel von 1050 auf 1100 mag relativ geringfügig erscheinen, während ein Wechsel von 1050 auf 5052 eine weitaus größere Veränderung der Festigkeits- und Umformeigenschaften darstellt. Selbst wenn zwei Materialien die gleiche thermische Funktion erfüllen können, erfordert der Stanzprozess möglicherweise andere Parameter.
Bevor Sie eine Substitution genehmigen, prüfen Sie:
Nicht jeder Einkäufer beginnt mit einer vollständigen Materialspezifikation. Bei Prototypen- und kundenspezifischen Hitzeschildprojekten kann der Ausgangspunkt ein bestehendes Teil, eine Zeichnung oder einfach ein Installationsproblem sein.
Stellen Sie in dieser Situation Folgendes bereit:
Diese Informationen ermöglichen es, die Materialwahl zusammen mit der Dicke und der Prägestruktur zu bewerten.

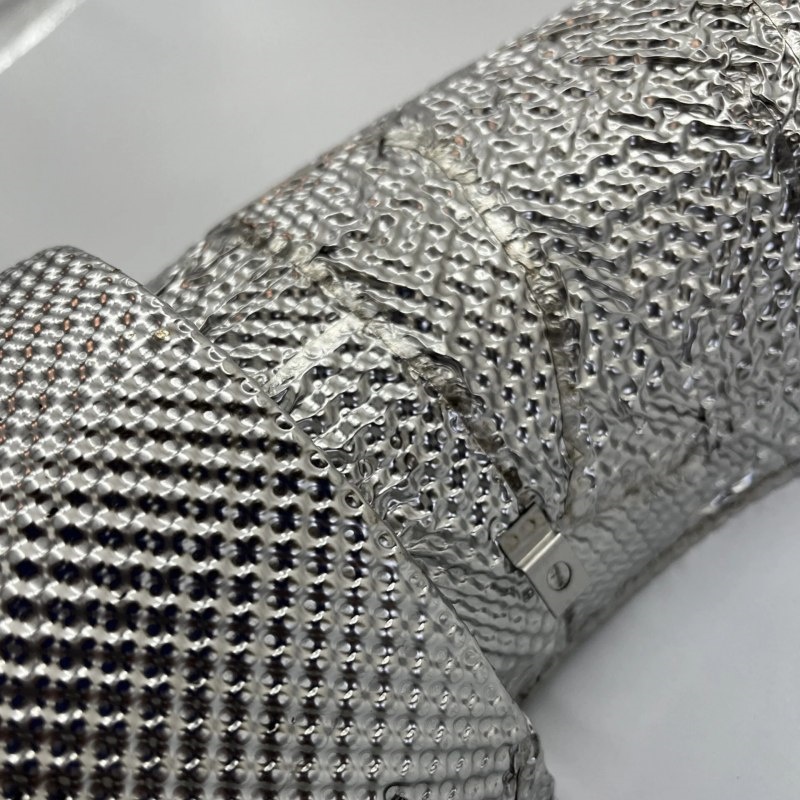

BSTFLEX fertigt geprägtes Aluminium-Wärmedämmmaterial für thermische Managementanwendungen in der Automobil- und Industriebranche.
Projekte können gemäß Kundenzeichnungen, Mustern und Materialspezifikationen entwickelt werden, wobei Variablen wie Legierung, Zustand, Dicke, Blechabmessungen und Prägestruktur entsprechend der fertigen Anwendung bewertet werden.
Für thermische Zonen, die eine andere Metallfamilie erfordern, können Kunden auch geprägtes Edelstahl-Hitzeschildmaterial bewerten oder Alloy 625 Inconel Hitzeschildmaterial.
1050, 1100, 3003 und 5052 gehören zu den Aluminiumsorten, die für Hitzeschildbleche in der Automobilindustrie in Betracht gezogen werden können. Die richtige Legierung hängt von der erforderlichen Umformbarkeit, mechanischen Festigkeit, Korrosionsbeständigkeit, Bauteilgeometrie und Betriebsumgebung ab.
1050 kann für leichte, geformte Wärmebarrieren geeignet sein, bei denen eine hervorragende Umformbarkeit und hohe Aluminiumreinheit wichtig sind und das Bauteil keine hohe mechanische Festigkeit erfordert.
1100 ist ein kommerziell reines Aluminium der 1xxx-Serie mit hervorragender Umformbarkeit. 3003 enthält Mangan und bietet eine höhere mechanische Festigkeit bei gleichzeitig guter Umformbarkeit. Dies kann 3003 nützlich für Schilde machen, die mehr Steifigkeit erfordern.
3003 bietet ein nützliches Gleichgewicht zwischen Umformbarkeit und mäßiger Festigkeit. 5052 bietet eine höhere Festigkeit und eine starke Korrosionsbeständigkeit. Das bessere Material hängt eher vom fertigen Bauteil und der Umgebung ab als allein von der Legierungsfestigkeit.
5052 kann für Aluminium-Hitzeschildanwendungen in Betracht gezogen werden, die eine höhere mechanische Haltbarkeit oder Korrosionsbeständigkeit erfordern. Die Eignung für einen bestimmten Auspuffstandort hängt weiterhin von der Wärmebelastung, dem Luftspalt, der Schildarchitektur und den Validierungsanforderungen ab.
Nicht unbedingt. Eine höhere mechanische Festigkeit begründet für sich genommen keine höhere zulässige Betriebstemperatur. Wärmebelastung, Legierungsverhalten bei Temperatur, Bauteilgeometrie und Schildabstand müssen separat bewertet werden.
Der Härtegrad beeinflusst die Blechhärte, Festigkeit und Umformbarkeit. Zwei Bleche aus derselben Aluminiumlegierung, die jedoch in unterschiedlichen Härtegraden geliefert werden, können sich beim Prägen, Biegen und Tiefziehen unterschiedlich verhalten.
Ja. Projekte können gemäß Zeichnungen, Mustern oder Anwendungsanforderungen entwickelt werden. Käufer sollten die bevorzugte Legierung und den Härtegrad, sofern spezifiziert, zusammen mit Dicke, Abmessungen, Prägeanforderungen und erwarteter Produktionsmenge angeben.
Die vier Legierungen repräsentieren unterschiedliche Prioritäten und nicht einfach eine Abstufung von minderwertig bis überlegen.
1050 ist ein starker Kandidat, wenn hohe Reinheit und hervorragende Umformbarkeit Priorität haben.
1100 bietet ähnliche Vorteile als weit verbreitetes, kommerziell reines Aluminiumblech.
3003 ist nützlich, wenn das Hitzeschild ein besseres Gleichgewicht zwischen Umformbarkeit und mechanischer Festigkeit benötigt.
5052 bewegt sich in Richtung höherer Festigkeit und anspruchsvollerer Umweltbeständigkeit.
Die endgültige Spezifikation sollte Legierung, Härtegrad, Dicke, Prägegeometrie und Bauteildesign kombinieren. Senden Sie für OEM-Projekte Ihre Zeichnung, Ihr Muster, Ihre Betriebsumgebung und Ihre Menge an BSTFLEX, damit die Aluminium-Hitzeschildkonstruktion als vollständiges Bauteil und nicht isoliert als Blechsorte bewertet werden kann.
