Kabelbäume in Kraftfahrzeugen teilen sich zunehmend den begrenzten Raum mit Abgaskrümmern, Turboladern, Katalysatoren, AGR-Komponenten, Getrieben und anderen Hochtemperatursystemen. In diesen Bereichen können Standard-Abriebschutzschläuche oder Wellrohre zwar vor mechanischem Verschleiß schützen, bieten jedoch kaum Kontrolle über die thermische Belastung.
Ein Hitzeschutzschlauch für Kabelbäume in der Automobilindustrie fügt dem Kabelbaum eine thermische Barriere hinzu, während die für die Verlegung und Montage im Fahrzeug erforderliche Flexibilität erhalten bleibt. Die richtige Lösung hängt von mehr als nur einem maximalen Temperaturwert ab. Ingenieure müssen auch berücksichtigen, wie die Wärme den Kabelbaum erreicht, den Abstand zur Wärmequelle, den verfügbaren Freiraum, den Kabelbaumdurchmesser, die Steckverbindergeometrie, die Installationsreihenfolge und die erforderliche Wartungsfreundlichkeit.
BSTFLEX stellt verschiedene Formen des thermischen Schutzes für die Fahrzeugverkabelung her, von aluminisierten Hitzeschutzschläuchen zur Abschirmung von Strahlungswärme bis hin zu Hochtemperatur-Textilschläuchen und komponentenspezifisch geformten Hitzeschilden.
Elektrische Leitungen werden häufig durch Motorräume, Getriebe, Abgaszonen und Unterbodenbereiche geführt, in denen die Umgebungstemperaturen wesentlich höher sein können als im restlichen Fahrzeug.
Zu den häufigen Wärmequellen in der Nähe gehören:
Langanhaltende thermische Belastung kann die Alterung von Kabelmänteln, Schutzrohren, Klebebändern, Clips, Steckverbindern und anderen Polymerkomponenten beschleunigen. Lokale hohe Temperaturen können daher zu einem Zuverlässigkeitsproblem für den Kabelbaum werden, selbst wenn der Kabelbaum die Wärmequelle nicht physisch berührt.
Der Zweck eines Hitzeschilds für Kabelbäume besteht darin, die thermische Belastung dieser Komponenten zu reduzieren und gleichzeitig dem Kabelbaum zu ermöglichen, seiner vorgesehenen Verlegung zu folgen.
Bevor Sie einen Schlauch auswählen, bestimmen Sie, wie die Wärme den Kabelbaum erreicht. Unterschiedliche Wärmeübertragungsmechanismen können unterschiedliche Schutzkonstruktionen erfordern.
Strahlungswärme gelangt von einer heißen Oberfläche zum Kabelbaum, ohne dass ein direkter physischer Kontakt besteht. Abgaskrümmer, Turbolader und Katalysatoren sind häufige Quellen für Strahlungswärme in Kraftfahrzeugen.
Eine reflektierende Außenfläche ist unter diesen Bedingungen besonders nützlich. Aus diesem Grund werden Aluminiumfolien und aluminisierte Textilkonstruktionen häufig für die Fahrzeugverkabelung in der Nähe von Abgaskomponenten verwendet.
Ein Kabelbaum kann sich in einem allgemein heißen Motorraum befinden, selbst wenn ihm keine einzelne Wärmequelle direkt gegenübersteht. In dieser Situation werden die Isolationsdicke, die Textilkonstruktion und die Temperaturbeständigkeit aller Schichten immer wichtiger.
Wenn der Schlauch oder Kabelbaum eine heiße Komponente berührt, kann Wärme durch Wärmeleitung übertragen werden. Eine dünne reflektierende Oberfläche allein sollte nicht als Ersatz für eine ausreichende Isolierung, Luftabstand oder eine verbesserte Verlegung betrachtet werden.
Aus diesem Grund sollte die Auswahl eines thermischen Schutzsystems für Kabelbäume mit der tatsächlichen thermischen Umgebung beginnen, anstatt ein Produkt nur nach seinem Aussehen auszuwählen.
Keine einzelne Schlauchkonstruktion ist für jeden Einsatzort im Fahrzeug ideal. Die folgenden Materialien adressieren unterschiedliche Kombinationen aus Strahlungswärme, Umgebungstemperatur, Flexibilität, Abriebfestigkeit und Installationsanforderungen.

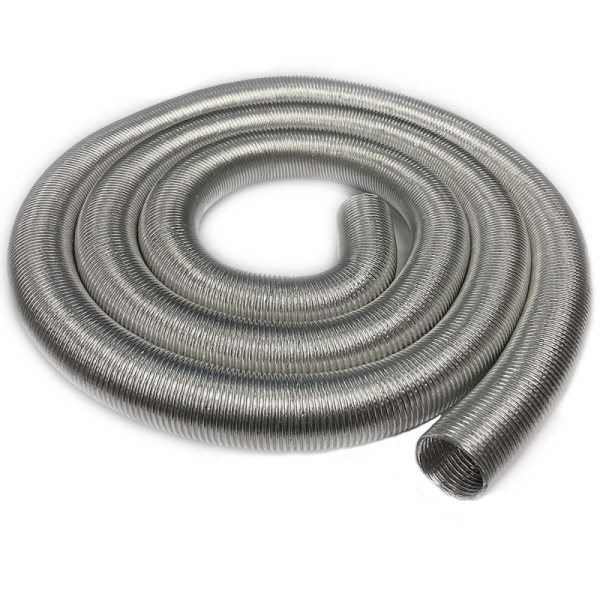

Ein aluminisierter Glasfaserschlauch kombiniert eine reflektierende Aluminium-Außenfläche mit einer Trägerschicht auf Glasfaserbasis. Er ist eine der nützlichsten Konstruktionen, wenn Strahlungswärme von einer Abgaskomponente das Hauptproblem darstellt.
Typische Anwendungen sind:
Verschiedene Ausführungen können Aluminiumfolie, aluminisierte Folie oder aluminisiertes Gewebe in Verbindung mit geflochtenen, gewebten oder genähten Glasfaserstrukturen verwenden.
Siehe die BSTFLEX Aluminisierter Hitzeschutzschlauch-Reihe für reflektierende Schläuche, die für Kabelbäume, Kabel, Schläuche und Flüssigkeitsleitungen in der Automobilindustrie entwickelt wurden.

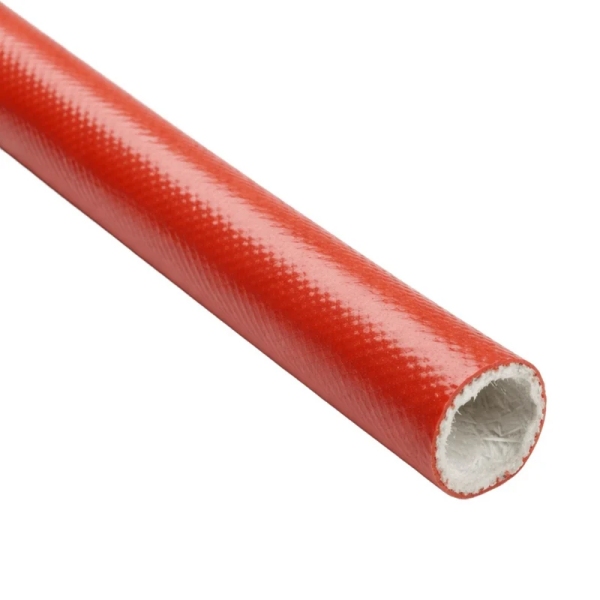

Silikonbeschichtete Glasfaserkonstruktionen sind nützlich, wenn der Schutzschlauch Hochtemperaturbeständigkeit mit Flexibilität und Widerstandsfähigkeit gegenüber üblichen Industrie- oder Automobilumgebungen kombinieren muss.
Im Vergleich zu einer hellen, reflektierenden Aluminiumoberfläche wird diese Art von Schlauch im Allgemeinen für andere thermische Anforderungen ausgewählt. Er kann geeignet sein, wenn der Kabelbaum eine dauerhafte Textilbarriere benötigt und die Anwendung erhöhte Umgebungstemperaturen oder lokalisierte Belastungen beinhaltet, anstatt primär eine intensive Reflexion von Strahlungswärme.
Basaltfaser kann in flexiblen Hochtemperaturschläuchen verwendet werden, wenn eine Konstruktion aus Mineralfasergewebe bevorzugt wird. Sie bietet eine Alternative zu herkömmlichem Glasfaser für bestimmte Draht- und Kabelschutzanwendungen.
Die Auswahl sollte auf der tatsächlichen Betriebstemperatur, den mechanischen Anforderungen, der Schlauchkonstruktion und der Umgebungsbelastung basieren und nicht allein auf der Faserart.
Schläuche auf Kieselsäurebasis werden in Betracht gezogen, wenn die Anwendung ein Textilmaterial für höhere Temperaturen erfordert als herkömmliche Glasfaserkonstruktionen.
Diese Produkte können für Verdrahtungs- und Kabelsysteme in der Nähe von sehr heißen Geräten oder abgasbezogenen Komponenten nützlich sein, obwohl Verlegung, Abriebfestigkeit und Installationsgeometrie dennoch bewertet werden müssen.
Wenn eine einzelne reflektierende oder textile Schicht keine ausreichende thermische Kontrolle bieten kann, kann ein mehrschichtiger Schlauch mehrere Funktionen kombinieren. Ein typisches Design kann eine reflektierende Außenseite zusammen mit einer dazwischenliegenden Isolierschicht und einer textilen Innenschicht verwenden.
Die Auswahl der Schichten sollte sich nach der erforderlichen Temperaturreduzierung, der verfügbaren Wandstärke und dem Installationsraum richten.
Das Material ist nur ein Teil der Spezifikation. Die physische Konstruktion des Schlauchs kann bestimmen, ob es praktikabel ist, ihn am Fahrzeugmontageband oder an einem bestehenden Kabelbaum zu installieren.
| Schlauchdesign | Typische Anwendung | Installationsüberlegung |
|---|---|---|
| Aufschiebbarer Schlauch | Neue Kabelbaum-Baugruppen vor der Installation der Steckverbinder | Kabelbaum muss durch den Schlauch geführt werden |
| Wickelschlauch | Bestehende Kabelbäume und Baugruppen mit installierten Steckverbindern | Kann um den Kabelbaum herum angebracht werden |
| Klettverschluss-Schlauch | Wartungsfreundlicher oder nachrüstbarer Kabelschutz | Kann normalerweise geöffnet und wieder geschlossen werden |
| Druckknopf-Schlauch | Wiederholbare OEM- oder Service-Installation | Bietet definierte mechanische Verschlusspunkte |
| Selbstschließender Schlauch | Schnelle Installation über Kabelbündeln | Öffnet sich zum Einlegen des Kabelbaums und schließt sich um das Bündel |
| Kundenspezifisch geformtes Hitzeschild | Verzweigungen, Steckverbinder und unregelmäßige Kabelbaumgeometrien | An die Bauteilform angepasst |
Ein aufschiebbarer Schutzschlauch ist oft die einfachste Lösung, wenn der Thermoschutz während der Kabelbaumfertigung integriert werden kann. Er bietet eine durchgehende Umfangsabdeckung und vermeidet zusätzliche Verschlusselemente.
Fertige Fahrzeugkabelbäume weisen jedoch häufig Steckverbinder, Kontakte, Befestigungsclips oder Verzweigungen auf, die wesentlich größer als das Hauptkabelbündel sind. In diesen Fällen kann das Aufschieben eines rohrförmigen Schutzschlauchs über die Baugruppe unpraktisch sein.

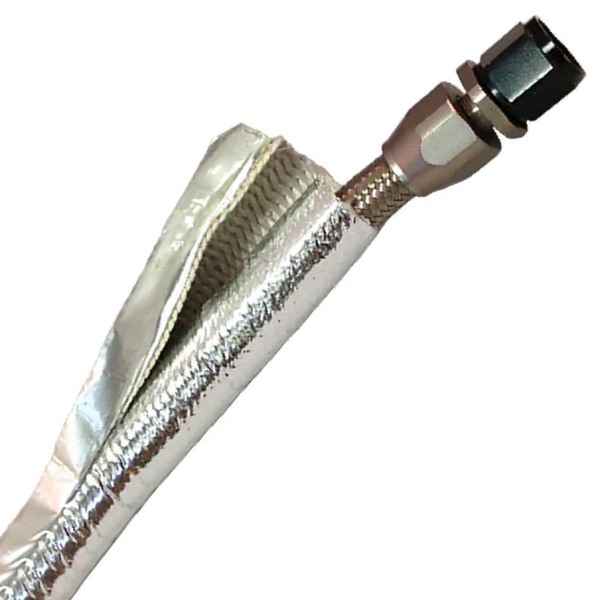

Eine wickelbare Konstruktion ermöglicht es, den Hitzeschutzschlauch für Kabelbäume nach der Kabelbaummontage zu installieren. Je nach Wartungs- und OEM-Anforderungen kann der Verschluss durch Klettverschlüsse, Druckknöpfe, überlappende Textilstrukturen oder andere mechanische Methoden erfolgen.
Abgaskrümmer stellen eine der häufigsten Herausforderungen durch Strahlungswärme im Motorraum dar. Verkabelungen können aufgrund der Sensorpositionierung, von Platzbeschränkungen oder der erforderlichen Verlegung zu am Motor montierten elektrischen Komponenten nah daran vorbeiführen.
Für diese Anwendung sollten Ingenieure Folgendes bewerten:
Eine reflektierende aluminierte Konstruktion kann die den Kabelbaum erreichende Strahlungswärme erheblich reduzieren, wenn der Schutzschlauch korrekt zur Wärmequelle ausgerichtet ist und ein angemessener Abstand eingehalten wird.
Turboladerinstallationen kombinieren hohe lokale Hitze mit begrenztem Bauraum. Verkabelungen können Ladedruckregelungsbauteile, Abgassensoren, Aktuatoren oder nahegelegene Motorsysteme versorgen, während sie nah am Turbinengehäuse und den Abgasrohren vorbeiführen.
Diese Anwendungen erfordern häufig eine Kombination aus Strahlungswärmereflektion, Wärmedämmung und sicherer Positionierung des Schutzschlauchs. Ein Schlauch, der während des Fahrzeugbetriebs vom zu schützenden Abschnitt verrutscht, bietet möglicherweise nicht die vorgesehene Abdeckung.
Bei beengten Geometrien kann das Wärmemanagementsystem einen Kabelbaumschutzschlauch mit einem separaten Turbo- oder Abgashitzeschild kombinieren, anstatt sich auf eine einzelne Schutzkomponente zu verlassen.
Getriebekabelbäume sind ein weiteres wichtiges Anwendungsgebiet für thermische Schutzschläuche im Automobilbereich. Kabelbäume können in der Nähe des Getriebegehäuses, der Abgasanlage oder anderer heißer Komponenten verlegt werden und erfordern dennoch eine kontrollierte Positionierung sowie eine zuverlässige elektrische Leistung.
Ein Getriebekabelbaum-Schutzschlauch kann als einfaches rohrförmiges Teil gefertigt oder als komponentenspezifische Baugruppe mit Aussparungen, Positionierhilfen, Befestigungselementen oder verstärkten Enden entwickelt werden.
Bei OEM-Projekten mit höheren Stückzahlen werden Maßhaltigkeit und Montagemethode genauso wichtig wie das reine Schlauchmaterial. Die Schutzkomponente muss beständig auf den Kabelbaum passen und während des gesamten Fahrzeugbetriebs in der vorgesehenen Position bleiben.
Abgastemperatursensoren, Lambdasonden, Drucksensoren und andere Motor- oder Abgasnachbehandlungskomponenten erfordern oft eine Verlegung der Kabel durch thermisch anspruchsvolle Bereiche.
Ein kompakter Hitzeschutz für Fahrzeugverkabelung kann den Kabelabschnitt schützen und gleichzeitig die Verlegung um Steckverbinder, Clips und Halterungen ermöglichen.
Wichtige Spezifikationspunkte sind:
Ein zylindrischer Schlauch funktioniert gut, wenn die Geometrie des Kabelbaums einigermaßen gleichmäßig ist. Er wird weniger effektiv oder schwierig zu installieren, wenn die zu schützende Komponente große Abzweigungen, geformte Steckverbinder, Clips oder komplexe dreidimensionale Übergänge aufweist.

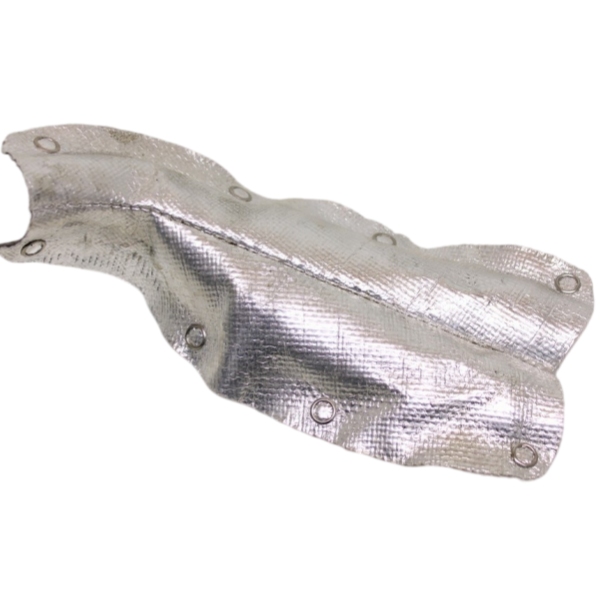

Bei diesen Anwendungen kann ein geformtes Textil-Hitzeschild zugeschnitten, genäht und um die tatsächliche Baugruppe herum geformt werden.

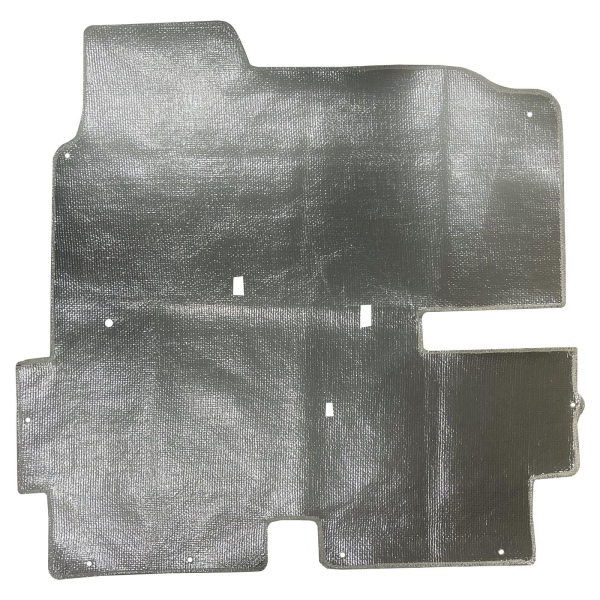

BSTFLEX fertigt auch Maßgefertigte aluminisierte Glasfaser-Hitzeschilde für die Automobilindustrie für Automobilkomponenten, die nicht ausreichend durch einen herkömmlichen geraden Schlauch geschützt werden können.
SAE J2302 ist ein Prüfverfahren zur Bewertung der thermischen Wirksamkeit von Schlauch-, Rohr- und Bandisolierungen gegen Strahlungswärme. Es vergleicht die Oberflächentemperatur eines standardisierten Prüfkörpers mit und ohne Schutzmaterial unter definierten Wärmequellenbedingungen.
Diese Unterscheidung ist wichtig, da die nominelle Temperaturbeständigkeit eines Materials und seine Fähigkeit, die Strahlungswärme, die einen Kabelbaum erreicht, zu reduzieren, nicht dieselbe Eigenschaft sind.
Für OEM-Projekte, bei denen SAE J2302 oder ein anderer kundenspezifischer thermischer Test erforderlich ist, sollte die entsprechende Schlauchkonstruktion unter den spezifizierten Testbedingungen bewertet werden. Ein Lieferant sollte nicht davon ausgehen, dass eine allgemeine Materialtemperaturbewertung automatisch die Einhaltung einer fahrzeugspezifischen thermischen Anforderung nachweist.
Eine nützliche Angebotsanfrage (RFQ) enthält mehr Informationen als nur den erforderlichen Schlauchdurchmesser. Die folgenden technischen Daten ermöglichen eine genauere Bewertung des Hitzeschutzsystems.
Geben Sie den Außendurchmesser oder den Abmessungsbereich des Kabelbaums, die geschützte Länge sowie alle größeren Steckverbinder, Anschlüsse, Abzweigpunkte oder Clips an.
Geben Sie an, ob sich der Kabelbaum in der Nähe eines Abgaskrümmers, Turboladers, Katalysators, AGR-Rohrs, Getriebes oder einer anderen Wärmequelle befindet.
Geben Sie die bekannte Temperatur der Wärmequelle, die Umgebungstemperatur und die erforderliche maximale Kabelbaumtemperatur an, sofern verfügbar.
Geben Sie den Mindestabstand zwischen der Wärmequelle und dem geschützten Kabelbaum an. Der Abstand kann ein wichtiger Faktor für die Leistung der Strahlungswärmeabschirmung sein.
Geben Sie an, ob der Schlauch installiert werden kann, bevor die Steckverbinder angebracht werden, oder ob er um einen fertigen Kabelbaum herum montiert werden muss.
Der Schlauch muss die Kabelführung und den Biegeradius berücksichtigen, ohne unnötige Steifigkeit oder Montageprobleme zu verursachen.
Identifizieren Sie Anforderungen an Abriebfestigkeit, Vibration, Kantenhaltbarkeit, Befestigungselement-Halt oder zusätzlichen physischen Schutz.
Geben Sie potenziellen Kontakt mit Motorflüssigkeiten, Straßenverunreinigungen, Wasser oder anderen für die Fahrzeuginstallation relevanten Umgebungsbedingungen an.
Fügen Sie zu Beginn des Projekts geltende Kundenspezifikationen, thermische Prüfmethoden, Materialanforderungen und Dokumentationsanforderungen bei.
Thermische Schutzkomponenten für die Automobilindustrie erfordern häufig mehr Anpassung als Standard-Industrieschläuche. Der Kabelbaum kann eine definierte Montageposition, begrenzten Freiraum, mehrere Abzweigpunkte oder einen festen Installationsprozess am Montageband haben.
BSTFLEX kann thermische Schutzkomponenten anhand von Kundenzeichnungen, Abmessungen oder physischen Mustern herstellen. Je nach Design kann die Anpassung Folgendes umfassen:
Es gibt keinen universellen Schutzschlauch, der für jeden Fahrzeugkabelbaum spezifiziert werden sollte. Beginnen Sie mit dem dominierenden Wärmeproblem.
Wenn intensive Strahlungswärme von einer nahegelegenen Abgaskomponente ausgeht, ist eine aluminisierte reflektierende Konstruktion oft die erste zu prüfende Technologie.
Wenn der Kabelbaum allgemein hohen Umgebungstemperaturen ausgesetzt ist oder eine dauerhafte Textilbarriere erfordert, können Glasfaser, silikonbeschichtete Glasfaser, Basalt, Silica oder eine mehrschichtige Konstruktion besser geeignet sein.
Wenn der Kabelbaum bereits montiert ist, kann ein Wickelschlauch mit Klett-, Druckknopf- oder selbstschließendem Verschluss das Trennen elektrischer Komponenten vermeiden.
Wenn die Geometrie große Steckverbinder, Abzweigungen oder unregelmäßige Abschnitte umfasst, kann ein maßgefertigtes Hitzeschild eine bessere Abdeckung bieten als ein herkömmlicher Schlauch.
Die endgültige Konstruktion sollte immer auf die tatsächliche Wärmequelle, die erforderliche Temperaturreduzierung, die Installationsgeometrie und die OEM-Validierungsanforderungen abgestimmt sein.
BSTFLEX stellt Wärmeschutzprodukte für Fahrzeugkabelbäume, Schläuche, Kabel, Flüssigkeitsleitungen und abgasnahe Komponenten her. Zu den verfügbaren Technologien gehören aluminisierte reflektierende Schläuche, glasfaserbasierter Wärmeschutz, hochtemperaturbeständige Textilschläuche, abnehmbare Wickelkonstruktionen und maßgefertigte Hitzeschilde für Fahrzeuge.
Für ein OEM- oder kundenspezifisches Wärmeschutzprojekt für Kabelbäume senden Sie bitte die Kabelbaumabmessungen, Informationen zur Wärmequelle, Installationsfotos, Zeichnungen und die erforderlichen Spezifikationen. Diese Informationen ermöglichen es, die Schlauchkonstruktion und die Installationsmethode vor der Bemusterung zu bewerten.
Ein Wärmeschutzschlauch für Kabelbäume ist eine flexible thermische Barriere, die um Fahrzeugkabelbäume installiert wird, um die Wärmeeinwirkung von nahegelegenen Komponenten wie Abgaskrümmern, Turboladern, Katalysatoren, Getrieben und AGR-Systemen zu reduzieren.
Es gibt kein einzelnes bestes Material für jede Anwendung. Aluminisiertes Glasfasergewebe ist besonders nützlich für die Abschirmung von Strahlungswärme, während andere Glasfaser-, silikonbeschichtete Glasfaser-, Basalt-, Silica- und mehrschichtige Konstruktionen für unterschiedliche Kombinationen aus Temperatur, Flexibilität und Umwelteinflüssen ausgewählt werden können.
Ja. Wickel-, Klett-, Druckknopf- und selbstschließende Designs können um viele fertig montierte Kabelbäume installiert werden, ohne dass große Steckverbinder durch einen geschlossenen Schlauch geführt werden müssen.
Eine reflektierende Aluminiumoberfläche kann die Strahlungswärme, die den geschützten Kabelbaum erreicht, reduzieren, insbesondere wenn der Schlauch zur Wärmequelle hin ausgerichtet ist und ein geeigneter Abstand eingehalten wird. Direkter Kontakt mit einer heißen Oberfläche schafft eine andere Wärmeübertragungsbedingung und erfordert möglicherweise zusätzliche Isolierung oder eine verbesserte Leitungsführung.
SAE J2302 wird verwendet, um die thermische Wirksamkeit von Schlauch-, Rohr- und Bandisolierungen gegen Strahlungswärme unter definierten Testbedingungen zu bewerten. Es sollte nicht mit einer allgemeinen Materialtemperaturbewertung verwechselt werden.
Ja. Durchmesser, Länge, Textilstruktur, reflektierende Oberfläche, Isolierschichten, Befestigungssystem, Ausschnitte, Nähte und die Gesamtform können entsprechend dem Kabelbaum und der Installation angepasst werden.
Nützliche Informationen umfassen Kabelbaumabmessungen, geschützte Länge, Geometrie von Steckverbindern und Abzweigungen, Art und Temperatur der Wärmequelle, Abstände, erforderliche Kabelbaumtemperatur, Installationsmethode, erwartete Menge sowie anwendbare OEM-Spezifikationen oder Validierungsanforderungen.
Für reflektierenden Wärmeschutz von Fahrzeugkabelbäumen sehen Sie sich die BSTFLEX Aluminisierter Wärmeschutzschlauch-Reihe an oder senden Sie Ihre Zeichnung und thermischen Anforderungen für eine individuelle Empfehlung.
