Ein Hitzeschild für den Ansaugtrakt aus Aluminium ist nicht allein deshalb wirksam, weil eine reflektierende Platte irgendwo zwischen Abgasanlage und Luftfilter platziert wurde. Seine Leistung hängt davon ab, ob die Barriere den relevanten Strahlungsweg blockiert, den Abstand zu heißen Komponenten einhält, den vorgesehenen Luftstrom ermöglicht und nach Motorbewegungen und Vibrationen stabil bleibt.
Für OEM- und Sonderanfertigungsprojekte sollte die Materialspezifikation daher gemeinsam mit der installierten Geometrie entwickelt werden. Legierung, Anlasszustand und Blechdicke spielen eine Rolle, aber ebenso die Kontur des Schildes, die Flanschrochtung, die Befestigungspunkte, der Wartungszugang und die Position des Ansaugluft-Temperatursensors.
BSTFLEX liefert geprägtes Aluminium-Hitzeschildmaterial das zugeschnitten, gefaltet und zu maßgefertigten Motorraumbarrieren geformt werden kann. Dieser Leitfaden konzentriert sich auf die Konstruktion und Bestellung eines starren Aluminium-Ansaugschildes anstelle von flexiblen Schläuchen, Haubendämmung oder thermischen Matten mit Kleberücken.
Der Ausdruck Ansaug-Hitzeschild kann sich auf verschiedene Komponenten beziehen. Identifizieren Sie vor der Auswahl eines Blechs oder der Entwicklung eines Zuschnitts das Teil, dessen Temperatur oder Wärmebelastung kontrolliert werden muss.
Ein Schild zum Schutz eines freiliegenden Filters vor einem nahegelegenen Abgaskrümmer unterscheidet sich von einer Platte, die eine Airbox von einem Turbolader trennt. Ersteres erfordert möglicherweise eine weitreichende Sichtfeldfabdeckung. Letzteres benötigt möglicherweise eine kompakte, geformte Barriere mit sorgfältig kontrollierten Abständen und Befestigungspunkten.
Geben Sie die geschützte Komponente und deren zulässigen Zustand in der Projektanforderung an. „Motorraumwärme reduzieren“ ist zu allgemeingültig, um ein Produktionsteil zu definieren.
Motorraumwärme kann das Ansaugsystem aus mehreren Richtungen erreichen. Häufige Quellen sind ein Abgaskrümmer, ein Turbolader-Turbinengehäuse, ein Hosenrohr, ein Katalysatorabschnitt, ein Abgas-Crossover oder eine andere heiße Baugruppe in der Nähe der Ansaugstrecke.
Beginnen Sie mit einer Montageansicht, die die Wärmequelle, das geschützte Bauteil und den vorgeschlagenen Schutzschild zeigt. Überprüfen Sie anhand der Position des Filters, Rohrs oder Luftfilterkastens, ob ein Teil der heißen Oberfläche um das Schild herum direkt sichtbar bleibt.
Diese Sichtfeldprüfung ist wichtig, da eine Barriere die Mitte einer Wärmequelle abdecken und gleichzeitig einen Krümmer, Flansch oder Turbinenausgang am Rand freilassen kann. Eine Vergrößerung der Blechdicke behebt eine unvollständige Abdeckung nicht.
Verwenden Sie den ersten Prototypen, um Folgendes zu bestätigen:
Eine steife Aluminiumbarriere ist normalerweise am nützlichsten, wenn sie von der Wärmequelle beabstandet ist. Ein direkter Kontakt erzeugt einen Wärmeleitpfad und verändert die Rolle des Blechs von einer getrennten Strahlungsbarriere zu einer Kontaktschicht.
Es gibt keinen universellen Luftspalt, der für jeden Motorraum passt. Der erforderliche Abstand hängt von der Temperatur der Wärmequelle, der Schildgröße, dem Luftstrom, der Montageanordnung, der Motorbewegung und dem Temperaturlimit des geschützten Bauteils ab.
Definieren Sie in der Zeichnung den minimalen Betriebsspielraum anstelle des reinen kalten Installationsspiels. Überprüfen Sie:
Ein Hitzeschild, das bei stehendem Fahrzeug frei vom Turbolader ist, kann unter Last damit in Kontakt kommen, wenn Bewegungen nicht berücksichtigt wurden.
Aluminium ist für Barrieren auf der Ansaugseite attraktiv, da es leicht, formbar und für großflächige Motorraumverkleidungen geeignet ist. Das Endergebnis hängt dennoch von der gewählten Legierung, dem H Zustandsgrad, der Blechdicke, dem Oberflächenzustand und der Bauteilgeometrie ab.

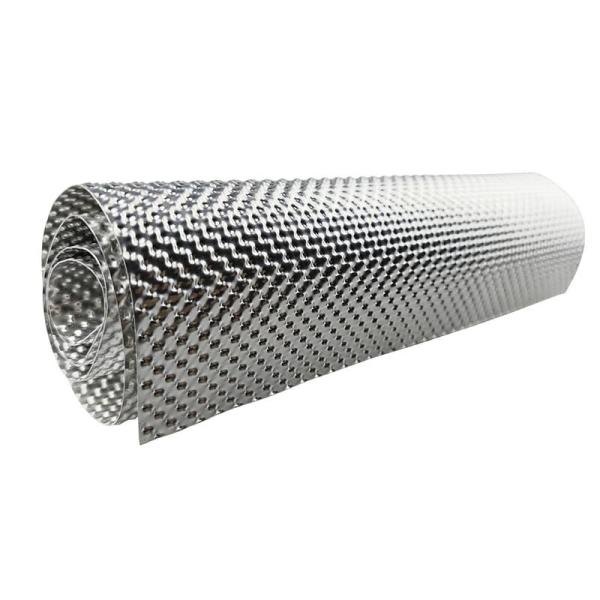

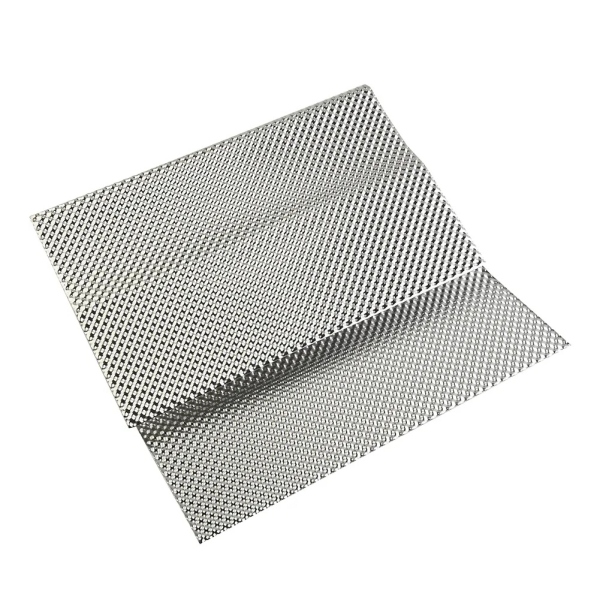

BSTFLEX liefert geprägte Aluminiumbleche zur Formung von leichten Hitzeschilden. Das geprägte Profil erhöht die strukturelle Stabilität im Vergleich zu einem völlig flachen Dünnblech und hilft dem Paneel, seine entworfene Form nach dem Schneiden und Biegen beizubehalten.
Für die Legierungsauswahl prüfen Sie 1050, 1100, 3003 und 5052 Aluminium-Hitzeschildmaterialien. Genehmigen Sie keine Legierungssubstitution allein anhand der Gütenummer; auch Anlass- und Umformeigenschaften müssen berücksichtigt werden.
Ein Ansaugschild weist oft große nicht unterstützte Bereiche, gekrümmte Oberflächen oder schmale Befestigungslaschen auf. Ein dünnes flaches Blech kann sich während der Handhabung biegen und zusätzliche Sicken, Falten oder Halterungen erfordern, um die erforderliche Steifigkeit zu erreichen.
Eine geprägte Oberfläche bringt dreidimensionale Geometrie in das Material ein. Dies kann dazu beitragen:
Eine Prägung ersetzt weder die korrekte Montage noch den korrekten Abstand. Sie begründet auch keine höhere Temperaturgrenze für die Basislegierung. Die strukturelle Rolle des Musters wird näher erläutert in warum Hitzeschilde für Kraftfahrzeuge geprägtes Metall verwenden.
Eine Ansaugbarriere sollte unerwünschte Strahlungsexposition verhindern, ohne unbeabsichtigt den Luftweg zu blockieren, der für das Ansaug- oder Motorraumkühl-System benötigt wird.
Definieren Sie bei einer Installation mit offenem Filter, wo der Filter Luft erhält. Eine Platte, die den Filter umgibt, ihn aber nur heiße Motorraumluft ansaugen lässt, erzielt möglicherweise nicht das gewünschte Ergebnis. Eine geformte Barriere kann den Filter von der heißen Seite des Motorraums trennen und gleichzeitig einen Einlassweg zu einer kühleren Luftquelle lassen.
Prüfen Sie bei einem geschlossenen Luftfilterkasten, ob das Metallschild die Kastenwand schützt oder ob der Luftfilterkasten selbst bereits die erforderliche Trennung bietet. Vermeiden Sie es, eine Platte anzubringen, die den Einlasskanal, den Ablaufweg, die Befestigungsclips oder den Filterwechsel beeinträchtigt.
Ansaug-Hitzeschild und Ansaugkanal sind unterschiedliche Komponenten. Flexibler Vorwärmschlauch, PAP- oder APK-Rohr und Warmluftführung gehören zumHitzeschutzrohr und Warmluftführungsbereich, nicht zur starren p56-Plattenmaterialspezifikation.
Eine flache Platte mag für eine frühe Passformprüfung ausreichen, aber Produktionsbarrieren erfordern oft geformte Kanten. Flansche können die lokale Steifigkeit verbessern, die Abdeckung erhöhen und Montageflächen schaffen.
Zu den häufigen Merkmalen gehören:
Jeder Flansch verändert den flachen Zuschnitt. Definieren Sie Flanschlhöhe, Richtung, Biegelage und fertigen Freiraum, bevor die Fertigungskontur freigegeben wird.
Vergrößern Sie die Abschirmung nicht so, dass eine versiegelte Umhausung entsteht, es sei denn, diese Anordnung wurde absichtlich entworfen und validiert. Eine größere Abschirmung ist nicht automatisch eine bessere Abschirmung.
Das Montagesystem beeinflusst sowohl die mechanische Haltbarkeit als auch das thermische Verhalten. Eine Halterung, die direkt an einem heißen Abgaskomponenten befestigt ist, kann Wärme in das Schild leiten, während eine karosseriemontierte oder saugseitige Stütze eine andere Randbedingung schaffen kann.
Markieren Sie jeden Befestigungspunkt und seine tragende Struktur auf der Montagezeichnung. Überprüfen Sie:
Verwenden Sie keine Befestigungselemente, um ein schlecht geformtes Paneel in Position zu ziehen. Die Form im ungepannten Zustand sollte der montierten Geometrie so nahe kommen, dass die Montage keine unkontrollierte Spannung auf die Laschen ausübt.
Moderne Ansaugsysteme können einen Luftmassenmesser, Ansauglufttemperatursensor oder ein kombiniertes Erfassungsmodul umfassen. Eine Abschirmung kann das Gehäuse und den Stecker vor Strahlungsbelastung schützen, aber sie sollte den vorgesehenen Luftstrompfad nicht verändern oder den Sensor unzugänglich für die Wartung machen.
Wenn ein Temperatursensor zur Bewertung der Abschirmung verwendet wird, identifizieren Sie, ob der Test Folgendes aufzeichnet:
Diese Werte beantworten unterschiedliche Fragen. Eine niedrigere Oberflächentemperatur der Abschirmung ist kein Beweis dafür, dass sich die Ansaugluft im selben Maße verändert hat.
Die Abschirmung sollte anhand der ihr zugewiesenen Anforderung validiert werden. Beispielsweise muss sie möglicherweise die Strahlungsbelastung einer Luftfilterwand verringern oder einen Kabelstecker unter einer vereinbarten Temperatur halten.
Aussagen über Motorleistung, Ansaugdichte oder Fahrzeugleistung erfordern einen umfassenderen Test des gesamten Ansaug- und Motorsystems. Sie sollten nicht allein aus der Verwendung von reflektierendem Aluminiumblech abgeleitet werden.
Ein nützlicher Entwicklungstest zeichnet die Installations- und Betriebsbedingungen klar auf:
| Testobjekt | Aufzuzeichnende Informationen |
|---|---|
| Betriebsbedingung | Fahrzeuggeschwindigkeit oder Prüfstandsluftstrom, Motorlast, Dauer und Umgebungsbedingungen |
| Wärmequelle | Bauteil und Messstelle |
| Hitzeschild | Material, Stärke, Geometrie, Befestigung und Messpunkte |
| Geschütztes Bauteil | Oberflächen- oder Steckerposition und Akzeptanzgrenze |
| Ansaugdaten | Sensorposition und ob der Wert Innenluft, Bauteiloberfläche oder Umgebungsluft darstellt |
| Vergleich | Gleicher Einbau und Betriebszyklus mit der genehmigten Baseline |
Sobald die installierte Kontur feststeht, erstellen Sie den flachen Zuschnitt. Berücksichtigen Sie das benötigte Material für Biegungen, Umkantungen, Befestigungslaschen und alle Beschneidungsoperationen nach dem Umformen.
BSTFLEX führt derzeit geprägte Aluminiumbleche in den Formaten 300 × 500 mm, 500 × 500 mm, 500 × 700 mm und 1 m × 1 m, Sondergrößen sind auf Anfrage erhältlich. Wählen Sie das gekaufte Blech nach der nutzbaren Zuschnittausbeute und nicht allein nach der Fläche aus.
Detaillierte Überlegungen zu Zuschnitt und Verschachtelung finden Sie unter Aluminium-Hitzeschutzblech-Größen für die OEM-Fertigung.
Die Abwicklungszeichnung sollte Folgendes ausweisen:
Überprüfen Sie die Sicht vom Filter, Rohr oder Luftfilterkasten. Wenn heiße Komponenten an den Rändern sichtbar bleiben, passen Sie die Kontur an oder fügen Sie eine geformte Rückkante hinzu, bevor Sie die Materialstärke erhöhen.
Messen Sie das minimale Betriebsspiel über die erwartete Bewegung und Toleranz hinweg. Positionieren Sie das Blech oder Befestigungssystem neu, anstatt einen gelegentlichen Kontakt zu akzeptieren.
Definieren Sie den Lufteinlass und prüfen Sie das Schild in der vollständigen Motorraumbaugruppe. Bewahren Sie die erforderliche Öffnungsfläche und vermeiden Sie eine Behinderung von Kanälen, Klips oder dem Filtertausch.
Überprüfen Sie Laschengeometrie, Biegelage, Kantenbeschaffenheit, Einspannung und Vibration. Der Wechsel zu einem dickeren Blech ohne Identifizierung des Versagensmechanismus verschiebt das Problem möglicherweise, anstatt es zu beheben.
Dokumentieren Sie die finale Platinen- und Umformreihenfolge und stellen Sie das Bauteil dann aus einer frischen Platine her. Ein manuell korrigiertes Muster begründet keinen reproduzierbaren Fertigungsprozess.
Ein geformtes Ansaugluftschild ist eine lokalisierte Metallbarriere in der Nähe des Ansaugsystems. Eine Motorhaubendämmung bedeckt einen großen Haubenbereich und kann thermische und akustische Funktionen kombinieren.
Diese Produkte sollten nicht als austauschbar betrachtet werden. Für Anforderungen an Unterhaubenmatten oder Haubendämmung verwenden Sie das separate Hood Engine Bay Heat Shield Produkt. Für eine starre Barriere zwischen dem Ansaugtrakt und einer lokalisierten heißen Quelle ist geprägtes p56-Aluminiumblech der relevantere Materialausgangspunkt.

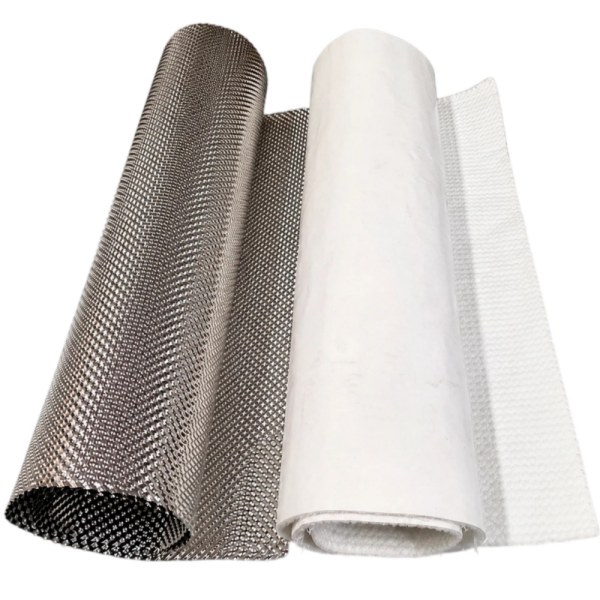

Ein starres Blech wird als selbsttragende oder haltergestützte Barriere montiert. Ein Material mit Kleberücken wird auf eine andere Oberfläche geklebt. Die beiden Konstruktionen haben unterschiedliche Installationsanforderungen und sollten keine gemeinsame, generische Spezifikation haben.
Wenn ein Kunde eine geklebte Matte oder eine Abzieh-und-Aufkleb-Wärmebarriere benötigt, sehen Sie sich den Bereich für thermal and heat shield barrier range an. Spezifizieren Sie für eine geformte Luftspaltbarriere das Aluminiumblech, die Platine und die Befestigungsmerkmale.
| Anfragefeld (RFQ Field) | Bereitzustellende Informationen |
|---|---|
| Geschützte Komponente | Filter, Luftfilterkasten, Ansaugrohr, Sensor, Kabelbaum oder andere Komponente |
| Wärmequelle | Abgaskrümmer, Turbolader, Hosenrohr oder andere Quelle |
| Einbaumodell | Montagezeichnung, 3D-Modell, Fotos oder physisches Muster |
| Material | Erforderliche Aluminiumlegierung und Härte oder Anfrage zur Lieferantenprüfung |
| Basismetallstärke | Spezifizierte Nennstärke und Toleranz, sofern kontrolliert |
| Prägung | Musterreferenz, Orientierung und etwaige Flachbereiche |
| Schildgeometrie | Fertige Kontur, Flansche, Laschen, Löcher, Schlitze und Kantendetails |
| Freiraum | Kalt- und Mindestbetriebsabstände zu heißen und beweglichen Bauteilen |
| Lieferumfang | Blech, zugeschnittener Rohling oder geformtes Bauteil |
| Validierung | Geschütztes Bauteil, Messpunkte, Arbeitszyklus und Akzeptanzkriterien |
| Menge | Prototypenmenge, Losgröße und geschätzter Jahresbedarf |
Aluminium wird häufig für leichte, geformte Ansaugbarrieren in Betracht gezogen, da es sich zu Verkleidungen für den Motorraum schneiden und formen lässt. Die genaue Legierung, der Härtegrad, die Dicke und die Geometrie sollten speziell für die Installation ausgewählt und nicht nur als Aluminium spezifiziert werden.
Eine getrennte Barriere vermeidet im Allgemeinen den direkten Wärmeleitungspfad, der durch Metall-auf-Metall-Kontakt entsteht. Der erforderliche Spalt muss anhand der Wärmequelle, der Bewegung, des Luftstroms und des Grenzwerts des zu schützenden Bauteils ermittelt werden; es gibt kein einzelnes universelles Maß.
Nicht automatisch. Es sollte die relevante Belastung der heißen Seite abschirmen und gleichzeitig den vorgesehenen Lufteinlass, den Ablauf, den Wartungszugang und den Luftstrom im Motorraum erhalten. Eine vollständige Umschließung erfordert eine eigene Luftzuführungskonstruktion.
Nein. Die Dicke beeinflusst die Festigkeit und Verformbarkeit, aber auch Abdeckung, Befestigung, Luftspalt und geprägte Geometrie bestimmen das Ergebnis. Unnötige Dicke erhöht das Gewicht, ohne eine unvollständige Strahlungsbarriere zu korrigieren.
Ja. Das geprägte Aluminiumblech von BSTFLEX kann für maßgeschneiderte Barrieren zugeschnitten, gefaltet und geformt werden. Geben Sie die fertige Geometrie, die Platinenanforderungen und die Befestigungsdetails an, damit der Lieferumfang korrekt überprüft werden kann.
Es kann mehr als eine Komponente schützen, wenn die Geometrie die relevanten Wärmepfade blockiert und sichere Abstände einhält. Jede geschützte Komponente sollte dennoch eine eigene Abnahmeanforderung haben.
BSTFLEX unterstützt die Blechversorgung und die Entwicklung maßgeschneiderter Hitzeschilde gemäß Zeichnungen, Mustern und Projektanforderungen. Geben Sie an, ob die Anfrage für Rohmaterial, einen zugeschnittenen Rohling oder eine fertige Formkomponente bestimmt ist.
BSTFLEX liefert geprägtes Aluminium-Wärmeschutzblech für Projekte zum Schutz vor Strahlungswärme in Motorraum, Ansaugtrakt, Unterboden und anderen Bereichen.
Senden Sie das Motorraum-Layout, die geschützte Komponente, die Position der Wärmequelle, das erforderliche Material, die Abmessungen des Rohlings oder Fertigteils sowie die Prototypenmenge. Geben Sie den minimal verfügbaren Freiraum an und identifizieren Sie eventuelle Einschränkungen durch Sensoren, Kanäle oder den Servicezugang.
Für heißere oder mechanisch anspruchsvollere Schildpositionen kann BSTFLEX auch geprägtes Edelstahl-Hitzeschildmaterial oder Inconel Alloy 625-Hitzeschildmaterial als alternative Materialoptionen prüfen.
Senden Sie Ihre Ansaug-Hitzeschildzeichnung und Ihre Anfrage an BSTFLEX zur Überprüfung von Material, Umformung, Prototyp und OEM-Produktion.
