Vorgeformte Schalldämpfer-Dämmung wird als definiertes Bauteil anstelle einer ungemessenen Menge loser Fasern geliefert. Je nach Konstruktion können innere und äußere Gewebeschichten um einen akustischen Dämmkern, ein gewebtes Netzsack mit Glasfasergarn oder eine andere genehmigte Hüllen- und Füllungsanordnung verwendet werden.
Der Zweck einer vorgeformten Komponente besteht darin, einen Teil der Mess-, Schneid- und Einschlussarbeiten von der Abgas-Montagelinie zum Dämmungslieferanten zu verlagern. Dadurch entfällt jedoch nicht die Notwendigkeit, Faser, Bauteilgewicht, Abmessungen, Schichtreihenfolge und Passform im Schalldämpfer anzugeben.
Das BSTFLEX Exhaust Muffler Repack Packing verwendet Glasfasergewebeschichten um einen Schalldämpfer-Dämmkern. Dieser Leitfaden erklärt, wie diese allgemeine Konstruktion in eine wiederholbare OEM-Spezifikation umgewandelt wird, ohne jede Dämmtasche, jeden Dämmschlauch, jedes Dämmkissen oder jede Dämmpatrone als dasselbe Produkt zu behandeln.
Eine vorgeformte Dämmkomponente erreicht den Kunden in einer definierten physischen Anordnung. Der Lieferant kann die Form, die Materialmenge, die Hülle und die Teilekennzeichnung vor dem Versand kontrollieren.
Gängige Bezeichnungen sind:
Diese Namen beschreiben verwandte Beschaffungskonzepte, definieren jedoch keine universelle Konstruktion. Eine Schalldämpfer-Dämmpatrone kann für den direkten Einbau um einen spezifischen Kern geformt sein. Ein Schlauch kann eine röhrenförmige Netzabdeckung verwenden. Ein Kissen kann eine abgemessene Füllung in einer flacheren geschlossenen Form enthalten. Die Zeichnung und die Stückliste bestimmen, was das Produkt tatsächlich ist.
Eine gewebeummantelte Komponente enthält mindestens zwei Spezifikationsgruppen:
Beschreiben Sie das komplette Teil nicht nur als Glasfaser, da Hülle und Füllung unterschiedliche Konstruktionen, Gewichte und Funktionen aufweisen können.
| Komponentenelement | Hauptfunktion | Was die Spezifikation definieren sollte |
|---|---|---|
| Innere Gewebeschicht | Trennt oder stützt die Dämmung neben dem Kern gemäß dem genehmigten Design. | Material, Webart oder Konstruktion, Dicke, Abmessungen und Nahtposition. |
| Akustischer Dämmkern | Bietet das Hauptvolumen der Faserfüllung. | Faserfamilie, Güteklasse, Lieferzustand, Trockenfüllgewicht, Dicke und Verteilung. |
| Äußere Gewebeschicht | Umschließt die Füllung bei Handhabung, Einbau und Betrieb, sofern erforderlich. | Material, Konstruktion, Abmessungen, Verschluss und Überlappung. |
| Näherei oder Verschluss | Behält die Bauteilform vor und während der Montage bei. | Fadenmaterial, Stichposition, Nahtart und ob der Verschluss im Betrieb verbleibt. |
| Teilekennzeichnung oder Verpackung | Identifiziert die freigegebene Komponente und hält sie während des Versands sauber. | Teilenummer, Revision, Menge, Chargenreferenz und Anforderungen an das Kundenetikett. |
Für OEM-Schalldämpferpackung, halten Sie die folgenden Gewichte getrennt:
Das Gewicht des trockenen Packungskerns steuert, wie viel Akustikfüllung bereitgestellt wird. Das Gewicht der fertigen Komponente ist für die Wareneingangsprüfung nützlich, umfasst jedoch die Abdeckung und andere integrierte Materialien.
Ein Angebot sollte daher angeben, ob sich ein Zielgewicht bezieht auf:
Die Verwendung des Gesamtpackungsgewichts als einzigen Prüfwert kann eine falsche Füllmenge verbergen. Eine schwerere Abdeckung und ein leichterer Akustikkern können dasselbe Gesamtgewicht erzeugen und gleichzeitig eine andere Packungskonstruktion bilden.

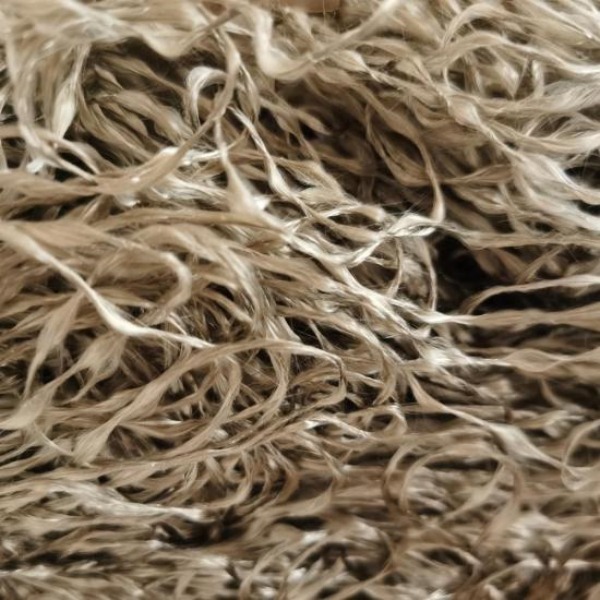

Der Ausdruck Auspuff neu dämmen Dämmwolleidentifiziert die akustische Faser nicht. Der Dämpfungskern kann je nach Produkt und Anwendung Fiberglas oder ein anderes zugelassenes Hochtemperaturmaterial verwenden.

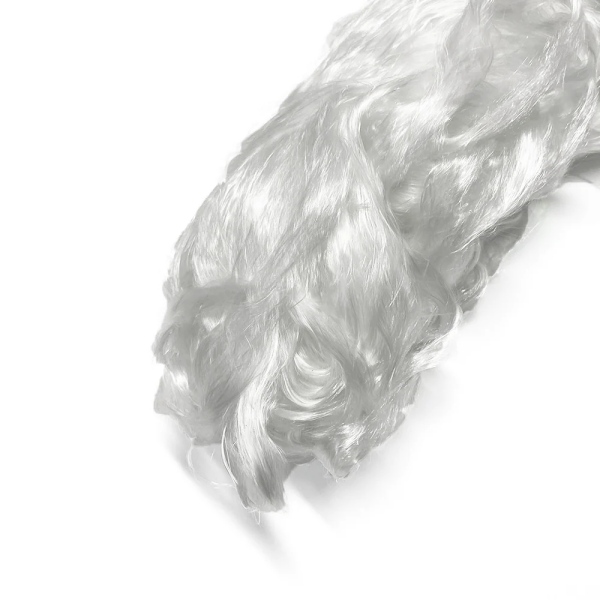

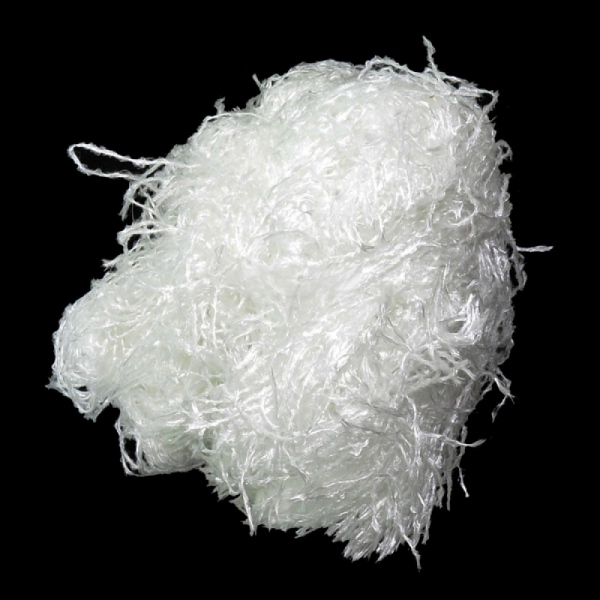

Geben Sie für eine Fiberglas-Konstruktion an:
Genehmigen Sie einen Ersatz nicht allein deshalb, weil beide Produkte als Glasfaser-Schalldämpferdämmung. Die Faseranordnung und die Materialmenge im Inneren des Bauteils können sich erheblich unterscheiden.
Die Innen- und Außenschichten in einem stoffummantelte SchalldämpferpackungDie Komponente sollte anhand ihres eigenen Materials und ihrer Konstruktion identifiziert werden.
Nützliche RFQ-Felder sind unter anderem:
Eine Gewebeschicht, die zur Umschließung von Dämmstoff verwendet wird, ist nicht automatisch selbst ein schallabsorbierendes Dämmmaterial. Ebenso sollte einer Glasfaserabdeckung nicht dieselbe Füllgewichtsrequirement wie dem Kern zugewiesen werden.
Eine vorgeformte Komponente muss zu dem Bereich passen, der zwischen dem gelochten Kern und dem Schalldämpfergehäuse verfügbar ist.
Bereitstellen:
Bei einem unregelmäßigen Schalldämpfer reicht ein einzelner Außendurchmesser möglicherweise nicht aus. Liefern Sie einen Querschnitt oder eine Zeichnung, die die schmalen und breiten Bereiche der Kammer zeigt.
Für einen einfachen kreisrunden Schalldämpfer mit zentriertem Kern:
Verfügbarer radialer Raum = (Innendurchmesser des Gehäuses - Außendurchmesser der ausgeschlossenen inneren Hülle) / 2.
Die ausgeschlossene innere Hülle kann je nach genehmigtem Design der blanke Kern oder der Kern plus eine Metallwicklung sein.
Nur als Rechenbeispiel: Ein Gehäuseinnendurchmesser von 110 mm um einen 50-mm-Kern ergibt einen nominalen radialen Raum von:
(110 - 50) / 2 = 30 mm.
Dies bedeutet nicht, dass ein 30-mm-Dämmkern bestellt werden sollte. Die Gewebeschichten, die Überlappung, die Kompression und die Einführmethode beanspruchen ebenfalls Platz. Die genehmigten Komponentenabmessungen müssen aus der Musterentwicklung oder einer bestehenden Spezifikation stammen.
Ein dickes vorgeformtes Teil kann bei loser Formung eine geringe Menge an Faser enthalten, während eine dünnere Komponente dichter angeordnetes Material enthalten kann. Geben Sie sowohl die Dicke als auch das Füllgewicht an.
Definieren Sie auch den Zustand, in dem die Dicke gemessen wird:
Vergleichen Sie eine komprimierte Versandabmessung nicht mit einer entspannten Musterabmessung. Die Zeichnung und die Prüfanweisung sollten denselben Messzustand verwenden.
Eine Längsnaht, eine Gewebeüberlappung oder eine vernähte Kante kann einen lokal dickeren Bereich erzeugen. Platzieren Sie dieses Merkmal dort, wo das Schalldämpferdesign dies zulässt, und zeigen Sie die Position in der Zeichnung an.
Die Spezifikation sollte Folgendes identifizieren:
Überlassen Sie bei wiederholter Montage die Nahtposition nicht vollständig dem Bediener. Ein Bauteil, das in einer Ausrichtung passt, kann sich beim Drehen verhaken oder ungleichmäßig komprimieren.
Die beste Einkaufsbeschreibung hängt von der tatsächlichen Geometrie und dem Lieferzustand ab.

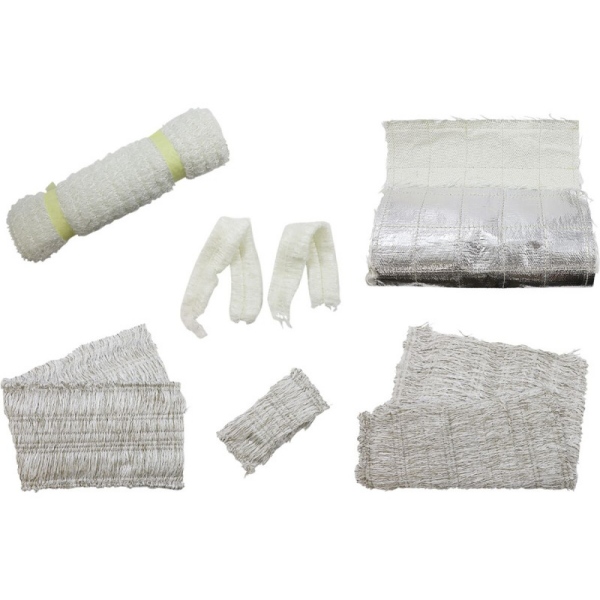

| Lieferform | Typische Konstruktionsrichtung | Wichtigste Einkaufsprüfung |
|---|---|---|
| Vorgeformte Packungspatrone | Einbaufertiges Bauteil, entwickelt zum Einsetzen in einen definierten Schalldämpfer oder um einen definierten Kern. | Passform, Fertigteilemaße, Ausrichtung und genehmigte Teilenummer. |

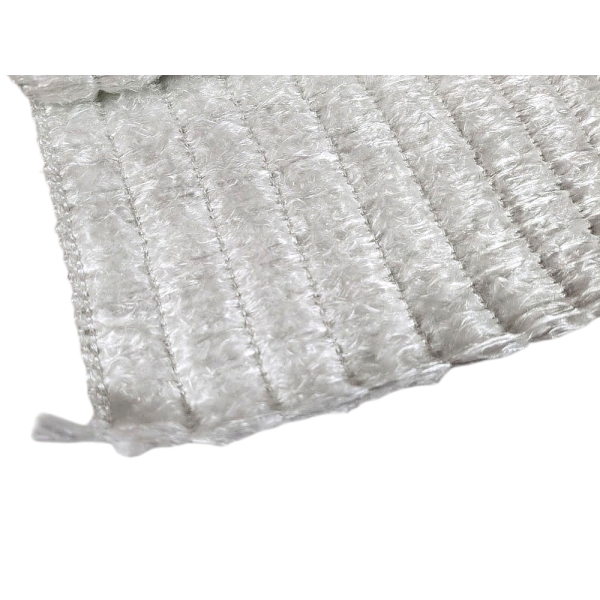

| Stoffummanteltes Packungsteil | Innere und äußere Stofflagen, die einen akustischen Packungskern umgeben. | Stoffspezifikationen, Kerngewicht, Naht und Bauteildicke. |
| Gitter-Packungsschlauch | Rohrförmige oder flexible Netzeinfassung um eine faserige Füllung. | Durchmesser, Länge, Füllgewicht, Hüllkonstruktion und Einbausitz. |
| Packkissen | Enthaltene Füllung, die in einer flacheren oder komprimierten Komponentenform geliefert wird. | Materialbeschaffenheit, Fertigmaße, Füllgewicht und erforderliche Formgebung. |

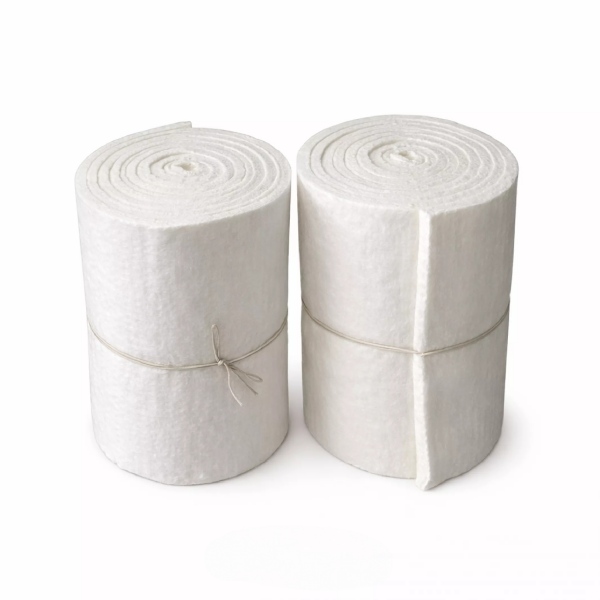

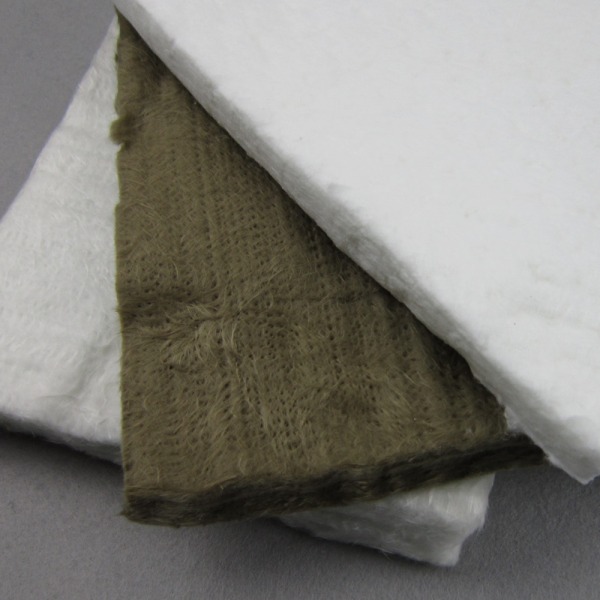

| Packmatte oder -lage | Unumschlossene oder teilweise gestützte Lage, die während der Montage zugeschnitten und gewickelt wird. | Dicke, flächenbezogene Masse, Zuschnittmuster und Überlappung. |
Der BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag weist eine andere Konstruktion auf als das stoffgeschichtete Produkt p203. Geben Sie das gewünschte Produkt an, anstatt die beiden Namen als austauschbar zu betrachten.
Für ein umschlossenes Kissenformat sehen Sie sich das BSTFLEX Muffler Packing Pillow an. Für einen mehrkomponentigen Wartungssatz sehen Sie sich den BSTFLEX Muffler Repacking Kit an.
Eine universelle Schalldämpfer-Packungskomponente erfordert möglicherweise ein Zuschneiden oder Formen während der Installation. Eine modellspezifische Patrone sollte zu einer definierten Schalldämpferkonfiguration passen.
Geben Sie für eine universelle Komponente Folgendes an:
Kontrollieren Sie für eine teilespezifische Komponente:
Der Hubraum oder eine grobe Beschreibung als Zwei- oder Viertakter begründet allein noch keine Passgenauigkeit.
Das Schneiden eines fertigen Packbeutels oder einer Patrone kann die Füllung freisetzen, einen Teil der genehmigten Ladung entfernen und den Verschluss beschädigen.
Wenn das Schneiden Teil des Installationsprozesses ist, definieren Sie:
Bei Wiederholungsfertigung ist die Bestellung der korrekten Fertiglänge normalerweise einfacher zu kontrollieren, als an jedem Montagearbeitsplatz ein ungemessenes Zuschneiden zuzulassen.
Ein erfolgreiches kaltes Einsetzen beweist, dass die Komponente in die Hülle eingeführt werden kann. Sie beweist weder die akustische Leistung, den Materialhalt noch die Lebensdauer.
Ein Musterfreigabeprotokoll sollte folgendes ausweisen:
Dokumentieren Sie dort, wo die Komponente lose Schüttung oder eine Matte ersetzt, die vorherige Konstruktion und die Variablen, die sich geändert haben. Führen Sie nicht jeden Unterschied auf das Wort vorgeformt zurück.
| Prüfbereich | Typische Prüfung |
|---|---|
| Teileidentität | Kunden-Teilenummer, Produktrevision und Chargenreferenz. |
| Abmessungen | Länge, Breite, Aussendurchmesser, Innendurchmesser oder Formprofil, je nach Anwendbarkeit. |
| Gewicht | Trockenes Füllgewicht oder vollständiges Komponentengewicht gemäß der genehmigten Grundlage. |
| Stoffbezug | Korrektes inneres und äußeres Material, Naht, Verschluss und sichtbarer Zustand. |
| Kernfüllung | Genehmigte Materialreferenz und Verteilung ohne offensichtliche leere Bereiche. |
| Verpackung | Korrekte Menge, Etikett, Barcode und Verpackungszustand. |
| Dokumentation | Erforderliche Material-, Prüf- oder Konformitätsdokumente. |
Vereinbaren Sie Toleranzen und einen Stichprobenplan vor Produktionsaufträgen. Ein einzelnes genehmigtes Muster definiert nicht automatisch geeignete Abnahmegrenzen für jede Abmessung und jedes Gewicht.
Ein kundenspezifisches Schalldämpfer-Packungs-Programm kann zeichnungsbasierte Abmessungen, Kunden-Teileidentifikation und individuelle Verpackung umfassen.
Mögliche Projektanforderungen umfassen:
Diese Optionen sollten mit der genehmigten technischen Spezifikation verknüpft sein. Verpackungsgrafiken können eine nicht definierte Material- oder Passformanforderung nicht ausgleichen.
Zeichnungs- und musterbasierte Projekte können überprüft werden über den BSTFLEX OEM Muffler Packing Manufacturing Service.
Wenn einige Werte unbekannt sind, kennzeichnen Sie diese als Entwicklungselemente. Senden Sie den originalen Schalldämpfer-Querschnitt und ein unbenutztes Dichtungsmuster, sofern verfügbar.
Nicht unbedingt. Cartridge ist ein allgemeiner Marktbegriff für eine einbaufertige Verpackungskomponente. Ein Schlauch beschreibt im Allgemeinen eine schlauchförmige, flexible Umhüllung. Vergleichen Sie die Zeichnung, die Abdeckung, die Füllung und die Abmessungen, bevor Sie sie als gleichwertig betrachten.
Nein. Verschiedene vorgeformte Produkte können Gewebe, Gitter oder ein anderes zugelassenes Rückhaltematerial verwenden. Die Abdeckung und der Packungskern sollten separat spezifiziert werden.
Die Übereinstimmung des Trockenfasergewichts ist eine nützliche Kontrollgröße, beweist jedoch weder eine gleichmäßige Verteilung noch die gleiche Leistung. Genehmigen Sie die neue Komponente im tatsächlichen Schalldämpfer.
BSTFLEX kann gewebeummantelte, netzeingeschlossene und andere maßgeschneiderte Schalldämpfer-Stopfungsanforderungen auf der Grundlage von Zeichnungen, Abmessungen oder Mustern prüfen. Die endgültige Terminologie und Konstruktion sollten mit der genehmigten Komponente übereinstimmen.
Beginnen Sie mit dem BSTFLEX Auspuff Schalldämpfer Nachfüllpackung Dämmwolle für ein schichtverstärktes Bauteil, oder prüfen Sie das Fiberglass Muffler Packing Sock für eine Konstruktion in gewebeumschlossener Netzform.
Weitere Materialien und Lieferformen sind im BSTFLEX Muffler Packing-Sortiment erhältlich. Senden Sie den Querschnitt, die Materialanforderung, das Füllgewicht, die Abmessungen und die Bestellmenge, damit das Angebot genau dem von Ihnen benötigten Bauteil entspricht.
Fordern Sie ein vorgeformtes Schalldämpfer-Dämpfungsmuster und ein OEM-Angebot an
