Ein aluminisierter Hitzeschutzschlauchdie zu klein ist, kann schwer zu installieren sein, die geschützte Baugruppe komprimieren oder die reflektierende Schicht beschädigen. Ein zu großer Schutzschlauch kann sich von dem vorgesehenen hitzeexponierten Bereich wegbewegen, umliegende Bauteile stören und eine gleichmäßige OEM-Montage erschweren.
Die korrekte Dimensionierung beginnt daher mit den tatsächlichen Abmessungen des fertigen Bauteils und der Art und Weise, wie die Hülse eingebaut wird.

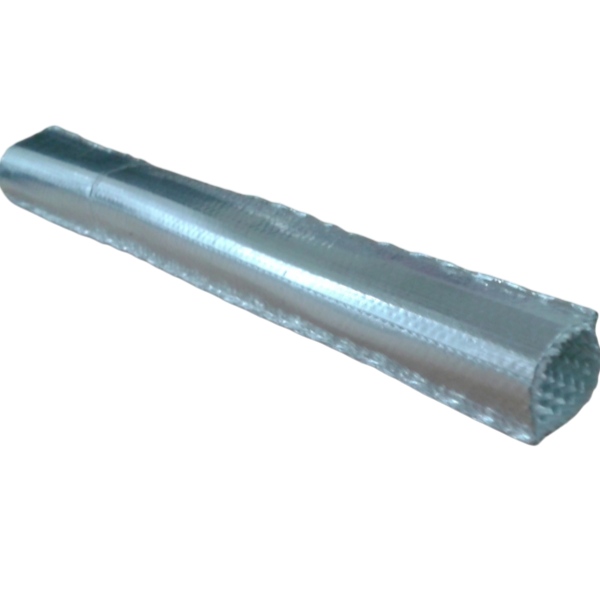

BSTFLEX fertigt aluminisierte Hitzeschutzschläuche für Kabelbäume, Kabel, Schläuche und Flüssigkeitsleitungen in der Automobilindustrie in rohrförmigen, genähten, wickelbaren, Klett-, Druckknopf- und selbstschließenden Konstruktionen.
Die Abmessungen von Hitzeschutzschläuchen können je nach Konstruktion auf verschiedene Weise beschrieben werden.
Gängige Maßbegriffe umfassen:
Diese Abmessungen sind nicht austauschbar.

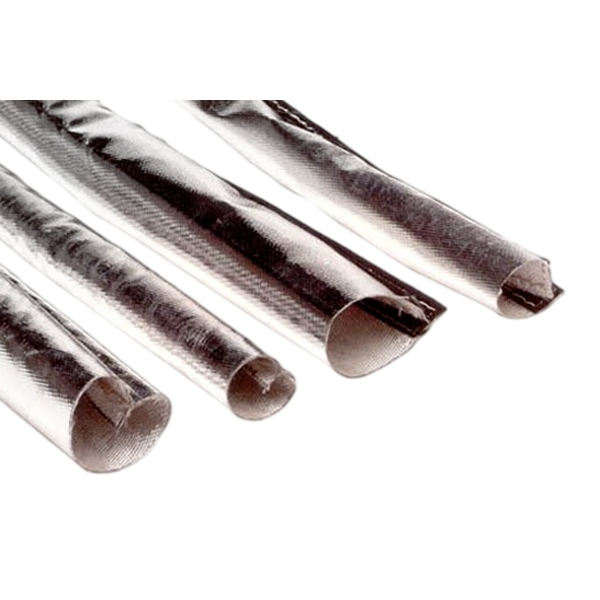

Ein rohrförmiger geflochtener Schlauch, ein genähter rohrförmiger Schlauch und ein Hitzeschutz zum Wickeln können alle so beschrieben werden, dass sie auf denselben Schlauchdurchmesser passen, während sie aus sehr unterschiedlichen Ausgangsabmessungen hergestellt werden.
Für die meisten Kabelbaum- und Schlauchapplikationen beginnt die Dimensionierung mit dem Außendurchmesser der zu schützenden Komponente.
Nicht nur verwenden:
Diese Spezifikationen beschreiben andere Aspekte der Komponente und geben nicht unbedingt den tatsächlichen Außendurchmesser an, der in die Hülse passen muss.
Messen Sie die fertige Baugruppe genau an dem Abschnitt, an dem der Hitzeschutz angebracht werden soll.
Ein Schlauch kann nach seinem Innendurchmesser verkauft werden, aber die Schutzhülle passt um die Außenseite des Schlauchs.
Der Außendurchmesser des fertigen Schlauchs umfasst:
Zwei Schläuche mit demselben Nenndurchmesser innen können daher unterschiedliche Hitzeschutzschlauchgrößen erfordern.
Geben Sie bei OEM-Projekten nach Möglichkeit den tatsächlichen Schlauchaußendurchmesser und die Toleranz aus der Schlauchzeichnung an.
Ein Kabelbaum ist nicht immer ein perfekt kreisrundes Bündel.
Der Kabelbaum kann Folgendes enthalten:
Messen Sie mehrere Punkte entlang des geschützten Abschnitts und erfassen Sie sowohl die normalen als auch die maximalen Bündelabmessungen.
Wenn das Bündel eher stark oval als kreisförmig ist, können Breiten- und Dickenmessungen nützlicher sein als ein einzelner geschätzter Durchmesser.
Bei einem aufschiebbaren Hitzeschutzschlauch kann das größte Bauteil, das physisch durch den Schlauch passen muss, die erforderliche Größe bestimmen.
Dies ist möglicherweise nicht der Schlauch oder das Kabel selbst.
Die maßgebliche Abmessung könnte sein:
Messen Sie diese Komponenten, bevor Sie einen schlauchförmigen Schutzschlauch auswählen.
Betrachten Sie einen Kabelbaum mit einem relativ kompakten Kabelbündel, aber einem Steckverbinder, der deutlich breiter ist als der Kabelbaumkörper.
Wenn ein schlauchförmiger Schutzschlauch nur anhand des Kabelbaumdurchmessers ausgewählt wird, passt der Steckverbinder möglicherweise nicht durch den Schlauch.
Mögliche Lösungen umfassen:
Die geeignetste Lösung hängt von der OEM-Montagereihenfolge und der erforderlichen Passform im Endzustand ab.
Eine schlauchförmige Hitzeschutzhülle erfordert ausreichend Spiel, um über die zu schützende Komponente gezogen zu werden.
Es gibt jedoch keinen universellen Prozentsatz, der automatisch zu jedem Komponenten-Außendurchmesser hinzugerechnet werden sollte.
Toleranzbedarf hängt ab von:
Eine starr konstruierte genähte Hülle erfordert unter Umständen eine andere Maßtoleranz als eine dehnbare Geflechthülle.
Wählen Sie für kritische Serienanwendungen die Nenngröße aus der Maßtabelle des tatsächlichen Produkts und überprüfen Sie die Passform anhand eines serienrepräsentativen Musters.
Eine enge Passform mag erstrebenswert erscheinen, aber eine zu enge Hülle kann mehrere Probleme verursachen.
Sie kann:
Die Hülle sollte sicher sitzen und dennoch eine praktische Montage ermöglichen.
Eine Überdimensionierung kann ebenfalls Probleme verursachen.
Eine zu lose Hülle kann:
Die Größenauslegung sollte daher den Montagespielraum mit der Positionstreue abwägen.
Erfassen Sie beim Ausmessen eines Fahrzeug-Kabelbaums Folgendes:
| Messung | Warum es zählt |
|---|---|
| Normaler Bündel-Außendurchmesser | Definiert die grundlegende Schlauchgröße |
| Maximaler Bündel-Außendurchmesser | Berücksichtigt umwickelte oder verstärkte Abschnitte |
| Verbinderabmessungen | Bestimmt, ob eine Aufschiebemontage möglich ist |
| Abzweigpunkt-Abmessungen | Identifiziert unregelmäßige Abschnitte |
| Geschützte Länge | Definiert die fertige Ärmellänge |
| Biegeradius | Hilft bei der Bewertung der Flexibilität des Schutzschlauchs |
| Clip- und Halterungspositionen | Verhindert Interferenzen mit Befestigungskomponenten |
Eine vollständige Übersicht über den Kabelschutz finden Sie unter Hitzeschutzschläuche für Kfz-Kabelbäume: Materialien, Ausführungen und Anwendungen.
Messen Sie bei einer Schlauchbaugruppe mehr als nur den flexiblen Schlauchkörper.
Aufzeichnen:
Wenn der Schlauch über ein Fitting geführt werden muss, kann dieses Fitting den minimalen Installationsenderurchmesser bestimmen, selbst wenn der finale Schlauch für einen viel kleineren Schlauchkörper gedacht ist.
Kraftstoff- und Bremsleitungen können flexible Schläuche, starre Rohre oder Kombinationen aus beiden verwenden.
Bei einem starren Rohr ist der Außendurchmesser in der Regel relativ konstant. Bei einer fertigen Schlauchbaugruppe können Armaturen und Presshülsen wesentlich größer sein als die Hauptleitung.
Bestimmen Sie, ob der Schutzschlauch:
Für Kraftstoff- und Bremsleitungsanwendungen siehe den BSTFLEX Aluminium-Hitzeschutzschlauch für Kraftstoff- und Bremsleitungen.
Kühlmittel- und Heizungsschläuche können relativ große Außendurchmesser und komplexe geformte Biegungen aufweisen.
Messen Sie den Schlauch über den gesamten geschützten Bereich, anstatt anzunehmen, dass ein Nenndurchmesser für das gesamte Bauteil gilt.
Achten Sie besonders auf:
Eine Schutzhülle, die auf einen geraden Abschnitt passt, kann um eine geformte Biegung herum zu eng werden.
Öl- und Getriebeflüssigkeitsleitungen kombinieren häufig starre Metallrohre, flexible Schläuche und gepresste Armaturen.
Jeder Abschnitt kann eine andere Schutzhüllenstrategie erfordern.
Eine rohrförmige Schutzhülle kann für einen geraden, flexiblen Abschnitt geeignet sein, während eine Wickelkonstruktion einfacher sein kann, wenn die Leitung bereits installiert ist oder große feste Armaturen enthält.
Hydraulikschläuche erfordern besondere Aufmerksamkeit bezüglich der Armaturenabmessungen und der Schlauchbewegung.
Die Schutzhülle sollte nicht:
Messen Sie den Schlauch gegebenenfalls bei maximaler Arbeitsgeometrie und nicht nur, wenn die Baugruppe gerade auf einem Tisch liegt.
Ein überschiebbarer Schlauch sollte sowohl nach dem fertigen Bauteil als auch nach dem Installationsweg dimensioniert werden.
Gehen Sie wie folgt vor:
Bei Serienteilen sollte der Prototyp die maximal erwarteten Bauteilabmessungen darstellen und nicht nur die Nenngröße.
Eine Wickelhülse wird anders spezifiziert, da sie nicht über die Komponente geschoben werden muss.
Die offene Materialbreite muss den Außenumfang des Schlauchs oder Kabelbaums abdecken und eine ausreichende Überlappung für den Verschluss bieten.
Für ein grob kreisförmiges Bauteil kann der grundlegende Umfang wie folgt geschätzt werden:
Umfang = π × Außendurchmesser
Die fertige offene Breite muss dann auch Folgendes berücksichtigen:
Daher sollte nicht allein der theoretische Umfang als Herstellungsbreite verwendet werden.
Senden Sie für eine maßgefertigte Wickelhülse den tatsächlichen Außendurchmesser des Bauteils und den erforderlichen Verschlussart an BSTFLEX, damit die fertige Breite und Überlappung entsprechend der Konstruktion ermittelt werden können.

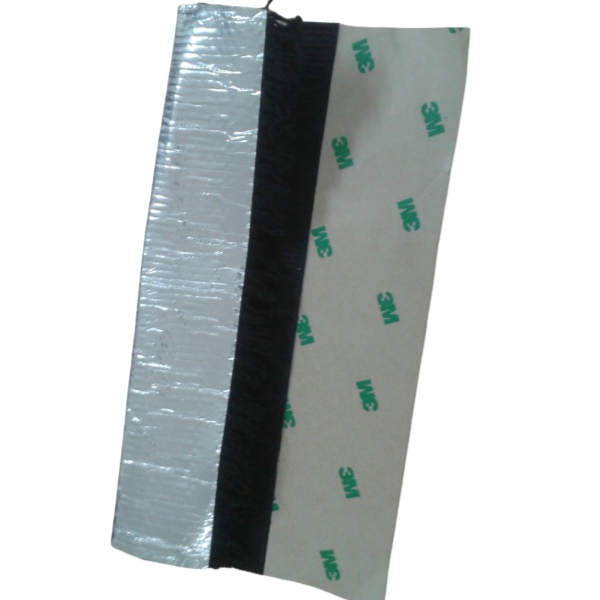

Ein Klettverschluss-Schlauch legt sich um das Bauteil und schließt entlang einer Längsnaht.
Wichtige Abmessungen umfassen:
Eine geringe Verstellbarkeit des Verschlusses kann nützlich sein, aber das Produkt sollte sich nicht auf einen übermäßigen Überlappungsbereich verlassen, um eine falsche Größe auszugleichen.
BSTFLEX bietet aluminierte Hitzeschutzschläuche mit Klettverschluss für fertige Schläuche, Kabel und Kabelbäume.
Wärmeschutzschläuche mit Druckknopfverschluss benötigen eine ausreichende Materialbreite, um das Bauteil zu umschließen und gleichzeitig eine gleichmäßige Ausrichtung der Druckknöpfe zu ermöglichen.
Die Spezifikation sollte Folgendes umfassen:
Im Gegensatz zu einem stufenlos verstellbaren Verschluss erzeugen feste Druckknöpfe definierte Positionen. Eine genaue Maßkontrolle ist daher besonders wichtig.
Siehe den BSTFLEX Hitzereflektierenden Schutzschlauch mit Druckknopfverschluss.

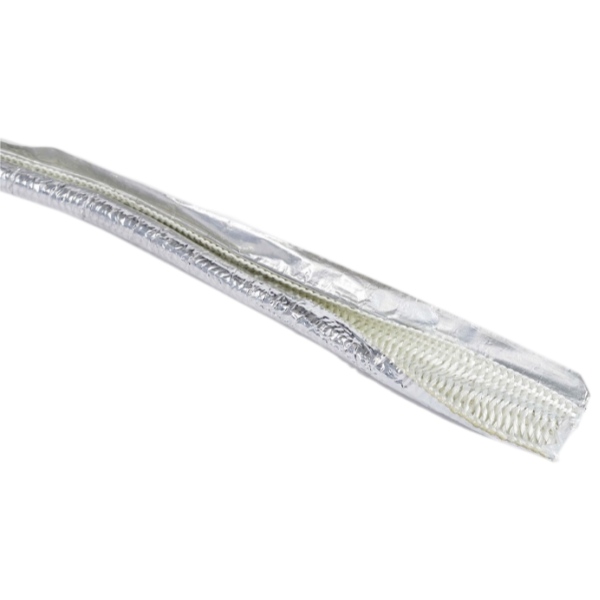

Ein selbstschließender Schutzschlauch nutzt überlappende Kanten oder eine integrierte Verschlussstruktur.
Das Design benötigt ausreichend Überlappung, um über den gesamten erwarteten Dimensionierungsbereich geschlossen um die Komponente zu bleiben.
Wenn die Komponente zu groß ist:
Wenn die Komponente zu klein ist:
Für diese Konstruktion siehe den BSTFLEX Selbstschließenden Aluminiumfolien-Glasfaserschlauch.
Einige flexible Schläuche werden in flachgedrücktem Zustand geliefert oder geprüft.
Die resultierende Flachbreite sollte nicht automatisch als der fertige Innendurchmesser interpretiert werden.
Das Verhältnis hängt ab von:
Wenn eine Anfrage (RFQ) die Flachbreite beinhaltet, geben Sie klar an, wie diese Abmessung gemessen wurde.
Wenn die Flachbreite Teil der Produktspezifikation ist:
Dies trägt dazu bei, dass Lieferant und Kunde dieselbe Maßdefinition verwenden.
Der Schlauchdurchmesser ist nur ein Teil der Dimensionierung. Die korrekte geschützte Länge ist ebenso wichtig.
Der Schlauch sollte die gesamte thermische Expositionszone abdecken.
Geben Sie bei der Definition der Zuschnittlänge Folgendes an:
Ein Schutzschlauch, der innerhalb der Zone mit hoher Strahlungswärme endet, kann das angrenzende Bauteil ungeschützt lassen.
Ein gebogener Schlauch oder Kabelbaum benötigt möglicherweise einen längeren Schutzschlauch als den geradlinigen Abstand zwischen seinen Endpunkten.
Entlang des tatsächlichen Verlegungspfads messen.
Dies ist besonders wichtig für:
Verwenden Sie für komponentenspezifische OEM-Teile die Mittellinienlänge der Zeichnung oder eine andere klar definierte Messmethode.
Ein Schutzschlauch verändert beim Biegen seine Form.
Je nach Konstruktion kann das Biegen folgendes bewirken:
Ein Prototyp sollte daher am tatsächlichen gebogenen Bauteil evaluiert werden, wenn die Verlegung enge Kurven umfasst.
Bei Schläuchen und Fluidleitungen steuert die Armatur häufig die Hülsenmontage.
Notieren Sie die maximalen Außenabmessungen von:
Wenn diese Komponenten nicht durch den ausgewählten Schlauch passen, bietet eine schlitzbare bzw. verschließbare Konstruktion möglicherweise eine praktischere Lösung.
Elektrische Steckverbinder können um ein Vielfaches breiter sein als das Bündel des Kabelbaums.
Bestimmen Sie vor der Festlegung einer Schlauchmanschette, ob:
Wenn sich der Steckverbinder in der Hochtemperaturzone befindet, reicht das einfache Anhalten der Hülle vor dem Steckverbinder möglicherweise nicht aus, um das thermische Problem vollständig zu lösen.
Eine Vergrößerung des Hüllendurchmessers ist bei unregelmäßigen Baugruppen nicht immer die richtige Lösung.
Eine große Hülle um einen kleinen Kabelbaum kann locker werden und sich nur schwer positionieren lassen.
Wenn die Baugruppe Folgendes umfasst:
kann ein komponentenspezifisches Schild eine bessere Passform und thermische Abdeckung bieten.
BSTFLEX fertigt Maßgeschneiderte aluminisierte Fiberglas-Hitzeschilde für die Automobilindustrie für Baugruppen, die nicht effizient mit einer herkömmlichen geraden Hülle geschützt werden können.
In der Nähe von Abgaskrümmern und Turboladern installierte Hitzeschutzhüllen müssen relativ zur Wärmequelle korrekt positioniert bleiben.
Ein zu großes Maß kann dazu führen, dass sich die Hülle dreht oder zum heißen Bauteil hin durchhängt.
Ein zu kleines Maß kann den geschützten Kabelbaum quetschen oder die Installation erschweren.
Notieren Sie zusätzlich zu den Hüllenabmessungen:
Für diese Anwendung siehe So schützen Sie die Fahrzeugverkabelung in der Nähe von Abgaskrümmern und Turboladern.
| Installationsmethode | Hauptgrößen- anforderung | Häufiges Größenrisiko |
|---|---|---|
| Aufschiebbauer Schlauch | Innendurchmesser muss Komponente und Installationsweg aufnehmen | Stecker oder Fitting passt nicht hindurch |
| Dehnbarer Schlauch | Dehnbereich muss den größten Installationsabschnitt abdecken | Dehnung verändert Länge oder Passform |
| Genähter Schlauch | Fertiger Innendurchmesser und Nahttoleranz | Ungenügender Einbauraum |
| Klettband-Ummantelung | Komponentenumfang plus geplante Überlappung | Zu geringe oder übermäßige Überlappung |
| Druckknopfverschluss | Geschlossener Umfang und feste Druckknopfposition | Druckknöpfe können sich nicht um die Komponente ausrichten |
| Selbstschließend | Komponentengröße muss innerhalb des nutzbaren Überlappungsbereichs bleiben | Naht öffnet sich oder Ärmel wird lose |
| Maßgeschneiderte Abschirmung | Mehrere Bauteilabmessungen und -geometrien | Verwendung eines Durchmessers für ein unregelmäßiges Teil |
Für die OEM-Produktion sind Nennmaße allein nicht ausreichend.
Berücksichtigen Sie Bauteiltoleranzen.
Wenn der Schlauch, Kabelbaum oder die Armatur eine dimensionelle Fertigungstoleranz aufweist, testen Sie die Hülle an der maximalen zu erwartenden Baugruppe, bei der das Montageflankenspiel kritisch ist.
Bewerten Sie außerdem das minimal zu erwartende Bauteil, wenn eine Lockerung oder Drehung der Hülle ein Problem darstellt.
Die Hitzeschutzhülle selbst weist ebenfalls Fertigungstoleranzen auf.
Mögliche Ursachen für Abweichungen sind:
Kundenzeichnungen sollten angeben, welche Abmessungen für die Montage kritisch sind und welche Abmessungen Standardfertigungstoleranzen verwenden können.
Zwei Hitzeschutzprodukte mit demselben Nenndurchmesser verfügen möglicherweise nicht über denselben nutzbaren Innenraum.
Unterschiede können resultieren aus:
Geben Sie beim Ersetzen eines bestehenden Teils die tatsächlichen Komponentenabmessungen und nach Möglichkeit ein Originalmuster an, anstatt sich nur auf die Nenngrößenbezeichnung eines anderen Lieferanten zu verlassen.
Messen Sie bei einem vorhandenen Teil Folgendes:
Bestimmen Sie außerdem den Außendurchmesser (OD) der Komponente und die thermische Umgebung. Ein Ersatz sollte nach Funktion und nicht nur nach Maßen ausgewählt werden.
Das richtige Lieferformat hängt davon ab, wie der Kunde den Schlauch montiert.
Geeignet, wenn der Kunde die Schlauchlänge während der Montage von Kabelbäumen, Schläuchen oder Geräten zuschneidet.
Geeignet, wenn eine wiederholbare Montageposition und Montagezeit wichtig sind.
Kann Schnittlänge, Verschlüsse, Kantenbearbeitung, Löcher, Kerben, Befestigungselemente, Etiketten und Verpackung gemäß der genehmigten Zeichnung umfassen.
Bei der Serienproduktion kann ein fertiges Bauteil Abweichungen reduzieren, die durch manuelles Schneiden am Montageband des Kunden verursacht werden.
Eine nützliche Zeichnung des Hitzeschutzschlauchs kann Folgendes beinhalten:
Die Zeichnung sollte klar zwischen den Abmessungen des Schlauchs und den Abmessungen des zu schützenden Bauteils unterscheiden.
| Frage | Bereitzustellende Informationen |
|---|---|
| Was wird pschützt? | Kabelbaum, Kabel, Schlauch, starres Rohre oder Flüssigkeitsleitung |
| Was ist der normale Außendurchmesser? | Gemessener Außendurchmesser des Bauteils |
| Was ist der maximale Außendurchmesser? | Umwickelter Abschnitt, Biegung, Verstärkung oder lokale Erweiterung |
| Was ist das größte Fitting? | Abmessungen von Steckverbindern, Aderendhülsen oder Armaturen |
| Wie wird die Hülse installiert? | Aufschiebbar, umlaufend, selbstschließend oder maßgeschneidert |
| Wie lang ist die wärmeexponierte Zone? | Tatsächliche geführte geschützte Länge |
| Biegt sich das Bauteil? | Biegeradius und Bewegungsbereich |
| Was ist die Wärmequelle? | Abgaskrümmer, Turbolader, Katalysator, AGR oder andere Quelle |
| Wie viel Freiraum ist vorhanden? | Mindestabstand und Einbauraum |
| Ist ein Wartungszugang erforderlich? | Abnehmbare oder permanente Ausführung |
| Welche Stückzahl wird benötigt? | Prototyp, Charge und geschätztes Jahresvolumen |
Der Schlauch passt um die Außenseite des Schlauchs, sodass der Schlauch-ID nicht den erforderlichen Schlauch-ID definiert.
Der ausgewählte Schlauch passt auf den Schlauch, kann aber nicht über die Presshülse oder den Verbinder geschoben werden.
Der Schlauch passt auf den Hauptkabelbaum, wird aber an einer Abzweigung oder einer umwickelten Spleißstelle zu eng.
Der Schlauch lässt sich leicht montieren, verrutscht jedoch während des Fahrzeugbetriebs aus der hitzeexponierten Zone.
Der Schlauch passt auf ein gerades Muster, wirft jedoch Falten, wird komprimiert oder öffnet sich, wenn er am tatsächlichen gebogenen Bauteil montiert wird.
Lieferant und Kunde verwenden unterschiedliche Maßdefinitionen, was zu einem falsch dimensionierten Bauteil führt.
Der Prototyp passt zur Nennbaugruppe, kann jedoch normale Fertigungsschwankungen nicht ausgleichen.
BSTFLEX fertigt reflektierende Hitzeschutzschläuche für Kfz-Kabelbäume, Kabel, Schläuche und Fluidleitungen.
Die Maßgeschneiderte Anpassung kann umfassen:
Für die allgemeine Auswahl an aluminisierten Schläuchen besuchen Sie die BSTFLEX Aluminized Heat Protective Sleeve Kategorie.
Für materialspezifische Informationen siehe Aluminisierter Glasfaserschlauch zum Schutz von Kfz-Kabelbäumen.
Informationen zur Auswahl zwischen schlauchförmigen und abnehmbaren Konstruktionen finden Sie unter Aufschiebbare im Vergleich zu wickelbaren Hitzeschutzschläuchen für Kfz-Kabelbäume.
Für ein OEM-Angebot senden Sie BSTFLEX die Abmessungen der zu schützenden Komponente, die Stecker- oder Anschlussabmessungen, die benötigte Schlauchlänge, Informationen zur Wärmequelle, die Installationsmethode, Zeichnungen oder Fotos, die Prototypenmenge und das erwartete Jahresvolumen.
Messen Sie den tatsächlichen Außendurchmesser des Schlauchs, Kabels oder Kabelbaums am geschützten Abschnitt. Überprüfen Sie dann den größten Stecker, die größte Armatur oder den größten Abzweig, den der Schlauch passieren muss, und wählen Sie den Schlauch entsprechend seiner Konstruktion und Maßtabelle aus.
Nicht unbedingt. Der Schlauch benötigt ein praktisches Installationsspiel, aber das erforderliche Maß hängt von der Flexibilität des Schlauchs, der Wandkonstruktion, der Komponentengeometrie, der Länge und der Installationsmethode ab. Es gibt keinen pauschalen Prozentsatz, der auf jeden Hitzeschlauch zutrifft.
Messen Sie den Außendurchmesser des Schlauchs, da der Hitzeschlauch außen um den Schlauch herum installiert wird.
Messen Sie die maximale Außenabmessung der Armatur oder Presshülse. Wenn der ausgewählte Schlauch diese Abmessung nicht passieren kann, installieren Sie den Schlauch vor der Montage der Armatur oder wählen Sie eine wickelbare, selbstschließende oder andere zu öffnende Konstruktion.
Messen Sie sowohl die normalen als auch die maximalen Kabelbündelabmessungen. Messen Sie auch Stecker, Abzweigpunkte, umwickelte Abschnitte und andere lokale Vergrößerungen, die die Installation beeinflussen könnten.
Die Flachbreite ist die Breite des Schlauchs, wenn er flach ausgelegt ist. Sie entspricht nicht automatisch dem fertigen Innendurchmesser. Das Verhältnis hängt von der Schlauchkonstruktion, der Materialstärke und dem Nahtdesign ab.
Bei einem ungefähr kreisförmigen Bauteil kann der Umfang als π multipliziert mit dem Außendurchmesser des Bauteils berechnet werden. Die tatsächliche offene Hülsenbreite muss außerdem die erforderliche Überlappung, die Nahtkonstruktion, die Wandstärke und das Fertigungsaufmaß berücksichtigen.
Es sollte fest sitzen, aber nicht übermäßig stramm sein. Zu geringes Spiel kann die Montage erschweren und die Flexibilität verringern, während zu viel Spiel dazu führen kann, dass sich die Hülse verschiebt oder verdreht.
Ja. Innendurchmesser, flache Breite, offene Breite, Schnittlänge, Verschlussdesign, Isolierschichten, Kerben, Befestigungselemente und andere Abmessungsmerkmale können gemäß der Komponente und der Zeichnung angepasst werden.
Senden Sie den Außendurchmesser der Komponente, den maximalen lokalen Durchmesser, die Anschluss- oder Armaturenabmessungen, die erforderliche geschützte Länge, Biegeinformationen, den Standort der Wärmequelle, die Installationsmethode, den verfügbaren Freiraum und die geschätzte Menge.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
Tel/Whatsapp : 0086-15856303740
Email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
