Ein Befestigungssystem für Turbodecken ist kein Zubehörteil, das erst nach der Entwicklung der Isolierung ausgewählt wird. Die Federn, der Spanndraht, die Anker und die verstärkten Kanten müssen auf das Muster der Decke, die Geometrie des Turbinengehäuses und den verfügbaren Bauraum abgestimmt sein.
BSTFLEX liefert Turbodecken mit projektspezifischen Befestigungsvorrichtungen. Je nach Muster und Bestellspezifikation kann der Verschluss Federn aus Edelstahl, Spanndraht oder eine andere geprüfte Methode verwenden. Die richtige Wahl ist diejenige, die die zugelassene Decke in Position hält, ohne den Wastegate-Mechanismus, die Turboanschlüsse oder den erforderlichen Wartungszugang zu behindern.
Dieser Leitfaden erläutert, was Käufer bei der Bestellung von Montagematerial für Turbodeckenspezifizieren sollten, wie sich Federn von Spanndraht unterscheiden und was bei der Musterfreigabe geprüft werden muss. Die vollständige Material- und Größenauswahl finden Sie im BSTFLEX-Sortiment an Hitzeschutzdecken für Turbolader.

Die sichtbare Feder oder der sichtbare Draht ist nur ein Teil des Befestigungssystems. Eine vollständige Beschaffungsspezifikation sollte das Hardware-Zubehör, die Punkte, an denen es mit der Decke verbunden ist, und die Konstruktion, die die Befestigungslast aufnimmt, ausweisen.
| Komponente | Funktion | Was der Käufer bestätigen sollte |
|---|---|---|
| Ösenanker oder Befestigungspunkte | Bieten die Stellen, an denen Federn oder Draht mit der Decke verbunden sind. | Anzahl, Position, Material, Form und Verhältnis zum genehmigten Deckenmuster. |
| Edelstahlfedern | Verbinden gegenüberliegende Befestigungspunkte und ermöglichen gleichzeitig ein definiertes Maß an Dehnung. | Federlänge, Befestigungsspannweite, Anzahl, Material und ob die Federn montiert oder lose geliefert werden. |
| Spanndraht | Schafft einen flexiblen Verschluss zwischen den Befestigungspunkten und kann entsprechend der genehmigten Installation verlegt werden. | Drahtmaterial, Durchmesser, gelieferte Länge, Stückzahl und der vorgesehene Verlegeweg. |
| Verstärkte Kante oder Ankerbereich | Hilft dabei, die Befestigungslast auf die Deckenkonstruktion zu übertragen. | Kantenmaterial, Nähte, Ankerverstärkung und alle Bereiche, die nicht gezogen oder gefaltet werden dürfen. |
| Installationsanweisungen | Definieren Ausrichtung, Hardware-Verlegung, Anzugsmethode und Prüfpunkte für das gelieferte Muster. | Produktspezifische Anweisungen, Diagramme, Warnhinweise und erforderliche Werkzeuge. |
| Ersatzmaterial | Unterstützt die Anforderungen an Installation, Austausch oder Service vor Ort. | Ob Ersatzteile erforderlich sind, die Stückzahl pro Satz und wie Ersatzteile gekennzeichnet sind. |
Eine Decke kann physisch Anker enthalten, erfordert aber dennoch ein separates Hardware-Set. Das Angebot und die Packvorschrift sollten genau angeben, was im Lieferumfang jeder Einheit enthalten ist.
Sowohl Federn als auch Draht können verwendet werden, um eine Turbodecke zu halten, aber sie erzeugen nicht dieselbe Installationsmethode. Keine der beiden Optionen ist automatisch für jedes Gehäuse die richtige.
| Auswahlpunkt | Edelstahlfedern | Edelstahl-Spanndraht |
|---|---|---|
| Verschlussmethode | Eine Feder verbindet zwei definierte Ankerpunkte über eine genehmigte Spannweite. | Draht wird durch oder um die angegebenen Befestigungspunkte geführt und gemäß der Installationsmethode gesichert. |
| Einstellung | Die Einstellung wird hauptsächlich durch Federlänge, Ausdehnung und Ankerposition bestimmt. | Der Installateur kann die Führung und die endgültige gesicherte Länge innerhalb der Grenzen des zugelassenen Musters steuern. |
| Zugangsanforderung | Der Installateur benötigt Platz, um beide Anker zu erreichen und die Feder einzuhängen. | Der Installateur benötigt ausreichend Zugang, um den Draht zu führen, zu spannen und zu sichern, ohne dabei bewegliche oder heiße Komponenten falsch zu berühren. |
| Serviceplanung | Federn können praktisch sein, wenn die zugelassene Decke und die Hardware für die Entfernung, Inspektion und den Wiedereinbau vorgesehen sind. | Draht kann ausgewählt werden, wenn eine kompakte oder installationsspezifische Schnürungsführung erforderlich ist. |
| Spezifikation des Kits | Menge, freie Länge und die richtige Feder für die Befestigungsspanne sollten definiert werden. | Material, Durchmesser, Lieferlänge und Schneid- oder Schnüranweisungen sollten definiert werden. |
| Hauptrisiko bei schlechter Spezifikation | Eine falsche Spannweite kann dazu führen, dass die Matte locker sitzt oder die Anker übermäßig belastet werden. | Falsche Verlegung oder übermäßiges Festziehen können die Matte verformen, den Ankerbereich beschädigen oder benachbarte Teile beeinträchtigen. |
Die erwartete Ausbauhäufigkeit sollte vor der Auswahl der Befestigungselemente besprochen werden. Ein Federverschluss bedeutet nicht automatisch, dass jede Matte unbegrenzt oft ausgebaut und wiederverwendet werden kann. Der Zustand der Isolierung, der Nähte, der Außenhülle und der Befestigungspunkte muss nach Temperaturwechseln dennoch überprüft werden.
Die Ankerpositionen sollten zusammen mit dem Mattenschnittmuster entwickelt werden. Sie bestimmen, wo die Schließkraft angreift und ob der Monteur die Befestigungselemente erreichen kann, wenn die Matte um das Turbinengehäuse herum positioniert ist.
Bestätigen Sie für eine Standard- oder kundenspezifische Turbomatte:
Es gibt keine universelle Anzahl von Ankern für jeden T3, T4, T6 oder modellspezifischen Turbomantel. Die erforderliche Anzahl und Position hängen von der Gehäuseform, der Mantelkonstruktion und der Befestigungsmethode ab. Das Hinzufügen weiterer Anker verbessert die Passform nicht automatisch, wenn das Muster selbst falsch ist.

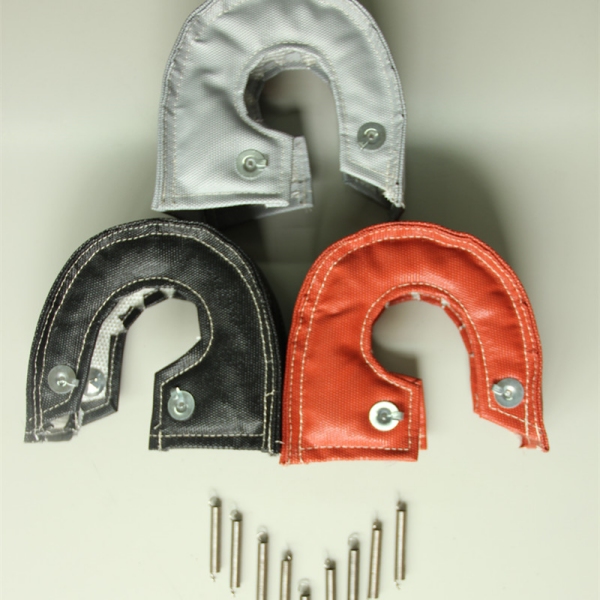

Federn können in Betracht gezogen werden, wenn das Mantelmuster definierte gegenüberliegende Befestigungspunkte und ausreichend Platz für die Installation bietet. Sie können das mitgelieferte Hardwareset leicht erkennbar machen und eine wiederholte Installation vereinfachen, wenn dasselbe zugelassene Gehäuse, dieselbe Mantelrevision und dieselbe Federspezifikation verwendet werden.
Überprüfen Sie vor der Auswahl von Federn:
Wählen Sie keine längere oder stärkere Feder, nur um ein unpassendes Tuch mit Gewalt um das Gehäuse zu spannen. Die Hardware sollte ein korrekt eingepasstes Muster sichern, nicht falsche Abmessungen ausgleichen.
Bindedraht kann eine flexible Führung zwischen Befestigungspunkten bieten, wenn die zugelassene Installation einen kompakten Verschluss oder einen bestimmten Weg um das Gehäuse herum erfordert. Die Drahtspezifikation sollte mit der Matte geliefert und nicht als unbestimmter Einkauf vor Ort belassen werden.
Eine drahtbasierte Installation sollte Folgendes identifizieren:
Haushaltsdraht für allgemeine Zwecke darf nicht als Ersatz für den vorgeschriebenen Turbolader-Isoliermantel-Draht verwendet werden. Der ausgewählte Draht muss für die Temperatur, die Umgebung und die mechanische Beanspruchung der zugelassenen Installation geeignet sein.
Eine Decke, die ihre gegenüberliegenden Anker nicht ohne übermäßige Kraft erreichen kann, hat möglicherweise die falsche Ausrichtung, das falsche Muster oder einen unzureichenden Abstand. Ein stärkeres Ziehen an den Federn oder am Draht kann die Nähte, die Kanteneinfassung und die Ankerbereiche verformen, ohne das zugrunde liegende Passformproblem zu lösen.
Während einer kalten Probeinpassung:
Wenn die Befestigungsteile nicht wie angegeben installiert werden können, fotografieren Sie die Kollision und markieren Sie den betroffenen Bereich. Fordern Sie eine Passformprüfung an, anstatt die Decke zu schneiden, Anker zu versetzen oder Befestigungsteile ohne Genehmigung auszutauschen.

Ein Turbolader mit internem Wastegate erfordert besondere Aufmerksamkeit, da der Stellantrieb und das Gestänge ihre erforderliche Bewegungsfreiheit behalten müssen. Die Kante der Decke, der Anker, die Feder und der Bindedraht sollten alle frei vom beweglichen Mechanismus bleiben.
Das Einkaufs- oder Musterpaket sollte Fotografien enthalten, die Folgendes zeigen:
Gehen Sie nicht davon aus, dass eine als T3 oder T4 bezeichnete Decke automatisch den korrekten Abstand zum internen Wastegate aufweist. Das Gehäuse- und Stellantriebs Layout sollte für den tatsächlichen Turbolader bestätigt werden.

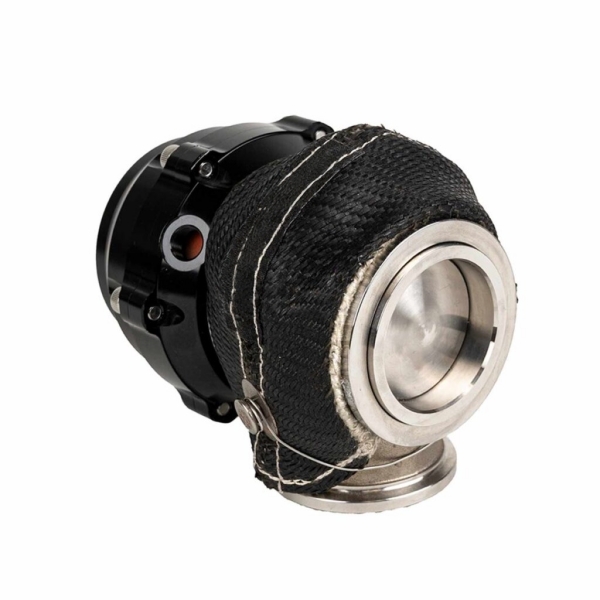

Eine Anordnung mit externem Wastegate beseitigt einige der Bedenken hinsichtlich des internen Stellantriebsabstands, aber die Installation erfordert dennoch einen definierten Schließweg. Nahegelegene Wastegate-Rohrleitungen, Krümmerabzweigungen, V-Band-Schellen und Wartungsbefestigungen können den Zugang zu den Deckenbefestigungsteilen einschränken.

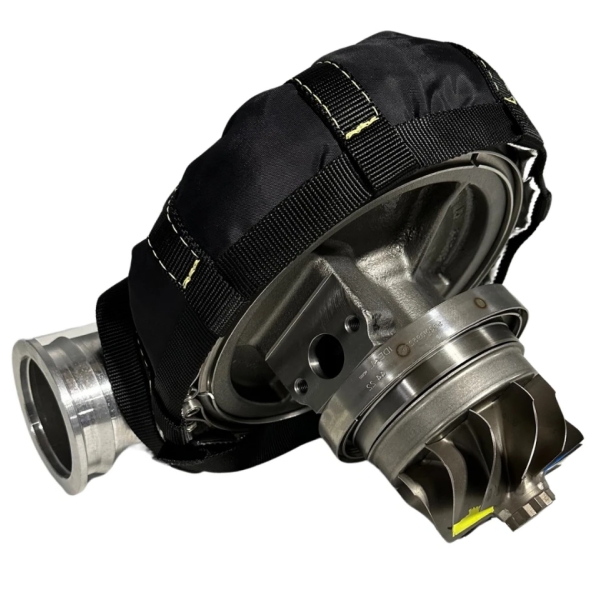

Identifizieren Sie bei Turboladern mit V-Band und geteiltem Gehäuse, welche Schellen, Schrauben und Anschlüsse zugänglich bleiben müssen. Eine Feder oder ein Draht, die oder der einen erforderlichen Wartungspunkt kreuzt, kann aus einer einfachen Inspektion eine größere Demontagearbeit machen.

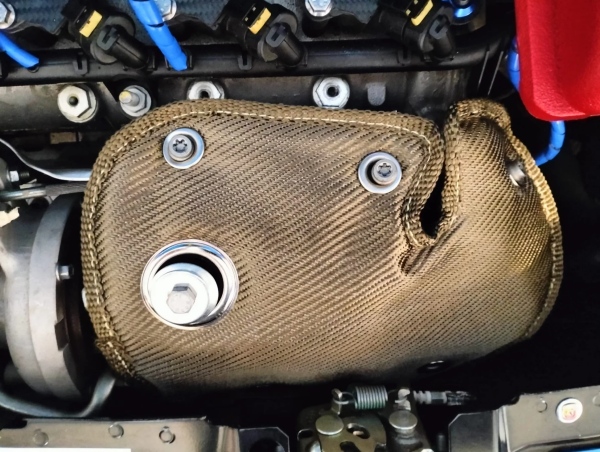

Senden Sie Fotos des installierten Zustands anstelle eines reinen Produktbildes des Turboladers. Die umliegenden Komponenten bestimmen, ob die vorgeschlagene Befestigung erreicht und inspiziert werden kann.

Edelstahl wird häufig für Turbolader-Isoliermantelfedern, -drähte und -anker vorgeschrieben, aber die genaue Güte, der Durchmesser und die Konstruktion sollten für die Bestellung bestätigt werden. Die Verwendung von Edelstahl-Befestigungsteilen begründet nicht die Temperaturklasse der vollständigen Decke.
Die fertige Baugruppe umfasst außerdem:
Jedes Bauteil befindet sich an einer anderen Position und ist einer unterschiedlichen Kombination aus Temperatur, Vibration und mechanischer Belastung ausgesetzt. Materialdaten für eine einzelne Feder oder einen Draht sollten nicht als Nennleistung der kompletten Turbowindung dargestellt werden.
Informationen zur Auswahl der Außenabdeckung finden Sie unter silikonbeschichtete Turbowindungsmaterialien und Temperatur. Dasselbe Prinzip gilt für Ausführungen aus Titan, Carbon und aluminisiertem Gewebe: Die äußere Bezeichnung stellt keine vollständige Baugruppenspezifikation dar.
Befolgen Sie stets die Anweisungen, die der jeweiligen Turbowindung beiliegen. Die folgenden Überprüfungspunkte helfen Käufern bei der Vorbereitung eines Montage- und Abnahmeplans; sie ersetzen keine produktspezifischen Anweisungen.
Das Befestigungssystem sollte in die routinemäßige Inspektion der Turbowindung einbezogen werden. Das richtige Intervall hängt vom Gerät, dem Betriebsaufwand und den Wartungsanforderungen ab.
Prüfen Sie auf:
Verwenden Sie beschädigtes Befestigungsmaterial nicht wieder, nur weil es sich noch anbringen lässt. Ersatzteile sollten der zugelassenen Spezifikation entsprechen. Wenn die Windung selbst spröde, gerissen, verschmutzt oder verformt ist, stellt der alleinige Austausch der Feder oder des Drahtes möglicherweise keinen akzeptablen Zustand der Baugruppe wieder her.
Für Händler-, Eigenmarken- oder OEM-Bestellungen können die Befestigungskomponenten als Teil eines definierten Turbowindungs-Befestigungssatzes geliefert werden. Die kommerzielle Spezifikation sollte mit der technischen Spezifikation übereinstimmen.
| Set-Artikel | Festzulegende Details |
|---|---|
| Isoliermatte | Musterreferenz, Revision, Außenbezug, Isolierungsaufbau, Kantenabschluss und Ankeranordnung. |
| Federn | Menge, Abmessungen, Material, Ersatzteilreferenz und ob Ersatzteile enthalten sind. |
| Drahtseil / Bindedraht | Material, Durchmesser, Gesamtlänge, zugeschnittene Längen und Menge. |
| Anleitungen | Sprache, Installationsdiagramm, Hardware-Führung, Warnhinweise und Inspektionsinformationen. |
| Verpackung | Hardware installiert, mit der Isoliermatte verpackt oder in einem separaten, beschrifteten Fach verpackt. |
| Kennzeichnung | Teilenummer der Isoliermatte, Hardware-Set-Referenz, Revision, Barcode oder Kundenetikett. |
| Ersatzteile | Ob Ersatzfedern, -draht oder -ankerkomponenten separat geliefert werden. |
Erlauben Sie nicht, dass ein einzelner, unmarkierter Hardware-Beutel für mehrere Isoliermattenmuster verwendet wird, es sei denn, die Komponenten sind wirklich austauschbar und die Installationsanweisungen machen die Zuordnung deutlich.
Die Musterfreigabe sollte den Verschluss und die Hardware umfassen, nicht nur den genähten Isoliermattenkörper.
Passformfreigabe: Bestätigen Sie, dass die Isoliermatte den vorgesehenen Gehäusebereich abdeckt und dass die Hardware bei normalem Zugang installiert werden kann.
Freigabe der Beweglichkeit: Bestätigen Sie den Freiraum um den Wastegate-Aktor, das Gestänge und alle anderen beweglichen Komponenten.
Hardware-Freigabe: Notieren Sie die Feder- oder Drahtspezifikation, Menge, Führung und die finalen Befestigungspunkte.
Wartungsfreigabe: Bestätigen Sie, welche Komponenten zugänglich bleiben und ob die Isoliermatte für die Entfernung während der planmäßigen Wartung vorgesehen ist.
Verpackungsfreigabe: Bestätigen Sie, dass die korrekte Hardware und die Anleitungen jeder Isoliermatte beiliegen.
Für zeichnungsbasierte und Eigenmarkenprojekte überprüfen Sie den BSTFLEX OEM and custom turbo blanket manufacturing process.
| Anfragefeld | Bereitzustellende Informationen |
|---|---|
| Turbolader-Identifikation | Hersteller, Modell, Teilenummer und Turbinengehäusedetails. |
| Isoliermattenmuster | Standardreferenz, Zeichnung, Muster oder gewünschtes kundenspezifisches Muster. |
| Wastegate-Anordnung | Intern oder extern, einschließlich Fotos von Stellantrieb und Gestänge. |
| Bevorzugte Befestigung | Federn, Sicherungsdraht oder Anfrage für eine BSTFLEX-Empfehlung nach Prüfung. |
| Montagezugang | Verfügbarer Platz, Wartungspunkte und Komponenten, die das Befestigungsmaterial umgehen muss. |
| Demontageanforderung | Voraussichtliche Inspektions- oder Wartungshäufigkeit und ob eine Wiedermontage erforderlich ist. |
| Verpackung der Hardware | Installiert, lose, einzeln verpackt, Ersatzmenge und Kennzeichnung. |
| Bestellinformationen | Musterstückzahl, Erstbestellung, Nachbestellbedarf und Anforderungen an Eigenmarken. |
Nicht bei jeder Installation. Federn funktionieren gut, wenn die Isoliermatte definierte gegenüberliegende Verankerungen hat und die Installation eine geeignete Befestigungsspanne bietet. Draht kann eine flexiblere Verlegemethode ermöglichen. Das Muster, der Zugang, die Wartungsanforderungen und die mitgelieferten Anweisungen sollten die Wahl bestimmen.
Die Menge ist musterspezifisch. Gehen Sie nicht davon aus, dass jede T3-, T4- oder T6-Matte dieselbe Anzahl verwendet. Bestätigen Sie das genehmigte Ankerlayout und die Hardware-Liste für das tatsächliche Produkt.
Verwenden Sie den für das Produkt angegebenen oder mitgelieferten Sicherungsdraht. Unspezifizierter Draht verfügt möglicherweise nicht über das erforderliche Material, den erforderlichen Durchmesser oder die Eignung für die Temperatur und die mechanische Umgebung.
Die Wiederverwendung hängt vom Zustand der Feder, dem Zustand der Matte und den Produktanweisungen ab. Eine Feder, die verformt, korrodiert, beschädigt ist oder die genehmigte Matte nicht mehr richtig hält, sollte nicht wiederverwendet werden.
Ja, sofern beide Methoden mit dem genehmigten Mattenmuster kompatibel sind. Geben Sie die erforderlichen Kit-Optionen, Mengen und Verpackungen an, damit jede Konfiguration klar geprüft und angeboten werden kann.
Übermäßige Befestigungskraft führt nicht zu einer höheren Isolationsklasse. Die Hardware sollte die korrekt sitzende Matte an Ort und Stelle halten, ohne deren Konstruktion zu beschädigen oder den Turbolader zu beeinträchtigen.
Senden Sie das Turboladermodell, die Abmessungen des Turbinengehäuses, Fotos der Installation und die bevorzugte Mattenkonstruktion. Markieren Sie den Wastegate-Mechanismus, den verfügbaren Hardware-Verlauf und die Wartungspunkte, die zugänglich bleiben müssen.
Für Nachbestellungen oder Eigenmarkenprogramme geben Sie bitte auch das erforderliche Feder- oder Draht-Kit, die Ersatzmenge, die Installationsanweisungen, die Etiketten und das Verpackungsformat an. BSTFLEX kann Standard- und kundenspezifische Befestigungsanordnungen zusammen mit Turbolader-Isoliermatten aus Titan, Kohlefaser, aluminisiertem Gewebe und silikonbeschichteten Konstruktionen prüfen.
