OEM-Katalysator-Hitzeschild-Design: Zeichnungen, Materialien und RFQ-Anforderungen

Ein Projekt für ein OEM-Katalysator-Hitzeschild beginnt meist mit einer einfachen Anfrage: ein Bodenblech, Kabelbaum, eine Flüssigkeitsleitung, einen Sensor, ein Getriebeteil oder eine benachbarte Baugruppe vor der Hitze des Katalysators zu schützen. Das Teil selbst mag unkompliziert wirken, aber ein zuverlässiges Serienschild hängt von Geometrie, Abdeckung, Freigang, Materialaufbau, Befestigung und wiederholbarer Montage ab.

Dieser Leitfaden richtet sich an Fahrzeughersteller, Abgasanlagen-Lieferanten, Performance-Marken, Ersatzteilunternehmen und Händler, die eine Anfrage für ein maßgeschneidertes Hitzeschild vorbereiten. Er konzentriert sich auf die Informationen, die ein Hersteller benötigt, bevor er eine Konstruktion empfiehlt oder einen Prototypen herstellt.

Für ein Allzweckprodukt besuchen Sie das BSTFLEX Katalysator-Hitzeschild. Für eine größere Produktauswahl besuchen Sie Andere Hitzeschild-Produkte.

Warum eine OEM-Hitzeschild-RFQ mehr als nur Katalysatorabmessungen erfordert

Länge, Breite und Umfang sind wichtig, definieren die Anwendung jedoch nicht vollständig. Zwei Katalysatoren mit ähnlichen Außenabmessungen können unterschiedliche Schilde erfordern, da die Einbauumgebung unterschiedlich ist.

Ein Katalysator befindet sich möglicherweise unter dem Beifahrerboden mit ausreichend Platz für ein abgewinkeltes Metallschild. Ein anderer ist möglicherweise nahe einer Ölleitung oder eines Kabelbaums positioniert und erfordert eine kompakte mehrschichtige Barriere. Ein Ersatzteilprogramm benötigt möglicherweise eine breite Passform, während ein OEM-Programm ein geformtes Teil mit festen Löchern, Halterungen und definierter Montageausrichtung erfordert.

Bevor Sie das Material besprechen, identifizieren Sie das thermische Problem:

• Was ist die Wärmequelle?
• Welche Komponente muss geschützt werden?
• Wie viel Freiraum ist vorhanden?
• Wird das Hitzeschild am Konverter, an der Abgasanlage oder an der Fahrzeugstruktur montiert?
• Wird das Teil Wasser, Straßenschmutz, Salz, Öl, Kraftstoff oder wiederholtem mechanischen Kontakt ausgesetzt sein?
• Muss die Abschirmung während der Wartung entfernt werden?
• Handelt es sich um die Anforderung für einen Prototypen, ein Ersatzteil oder eine wiederholte OEM-Produktion?

Diese Fragen bestimmen, ob für das Projekt ein geformtes Metallschild, ein flexibles mehrschichtiges Schild, eine abnehmbare Isoliermatte oder eine Hybridkonstruktion verwendet werden soll.

Informationen, die in einer Anfrage (RFQ) für Katalysator-Hitzeschilde enthalten sein sollten

Wählen Sie die Hitzeschild-Architektur vor der Materialfestlegung

Geformter Hitzeschild aus Metall

Ein geformtes Metallschild wird oft gewählt, wenn das Teil eine definierte Form, stabile Befestigungspunkte und einen kontrollierten Luftspalt benötigt. Je nach Projekt kann es aus Aluminium, Edelstahl oder einer Hochleistungslegierung hergestellt werden. Prägungen, Rippen, Falze und geformte Kanten können die Steifigkeit verbessern, ohne sich nur auf dickeres Material zu verlassen.

Diese Konstruktion ist geeignet, wenn:

• das Schild an Halterungen, Bolzen oder der Abgasanlage montiert wird;
• die Maßhaltigkeit wichtig ist;
• die Anwendung erfordert eine starre Barriere;
• Spritzwasser, Abrieb oder Schmutzeinwirkung müssen berücksichtigt werden;
• Das Teil wird in der Wiederholungsproduktion eingebaut.

Ein geformter Hitzeschild sollte nicht nur nach der Legierung spezifiziert werden. Die Zeichnung sollte auch Materialstärke, Prägungs- oder Rippenmuster, Formhöhe, Lochposition, Kantenbeschaffenheit, Montageverbindung und eventuelle Isoliermaterialien an der Metallschale definieren.

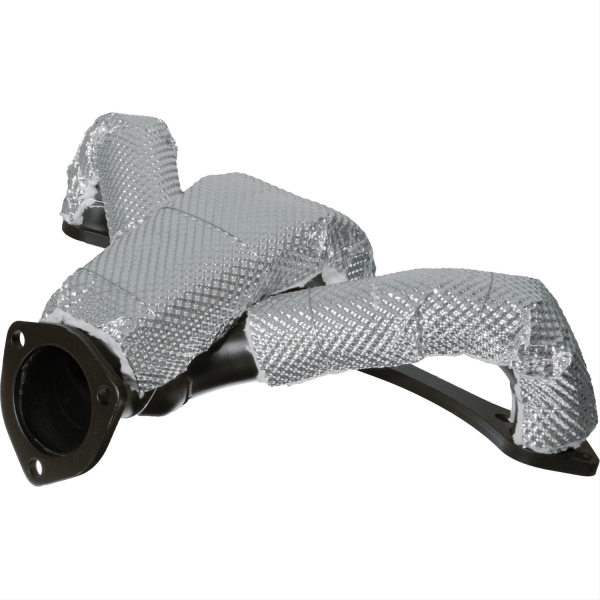

Flexibler mehrschichtiger Konverterschild

Ein flexibles mehrschichtiges Hitzeschild kann sich an verschiedene Katalysatorformen anpassen, ohne dass eine vollständig gestanzte Schale erforderlich ist. Es kann eine metallische oder aluminisierte Außenfläche, eine Isolierschicht und eine hitzebeständige Innenkonstruktion kombinieren. Edelstahlbänder, -klemmen oder andere mechanische Befestigungen können das Schild in Position halten.

Dieser Ansatz ist nützlich für:

• Aftermarkt-Konverter mit Maßabweichungen;
• maßgeschneiderte Auspuff-Layouts;
• Fahrzeugprogramme mit geringeren Stückzahlen;
• Nachrüst-Projekte zur Wärmesteuerung;
• Anwendungen, bei denen Werkzeuge für ein tiefgezogenes Teil nicht gerechtfertigt sind.

Flexibel bedeutet nicht unbestimmt. Das fertige Teil benötigt dennoch kontrollierte Abmessungen, verstärkte Öffnungen, eine sichere Kantenbearbeitung und ein Befestigungslayout, das Bewegungen in Richtung von Sensoren, Schweißnähten oder angrenzenden Komponenten verhindert.

Abnehmbare Hitzeschutzmatte für Katalysatoren

Eine abnehmbare Matte platziert mehr Isolierung nahe an der Wärmequelle und kann um ein unregelmäßiges Gehäuse herum geformt werden. Sie kann geeignet sein, wenn eine lokalisierte Wärmedämmung erforderlich ist und die Matte für Wartungsarbeiten entfernt werden muss.

Überprüfen Sie die Wärmeisolierende Hitzeschutzmatte für Katalysatoren für diesen Konstruktionstyp.

Die Entscheidung, einen Katalysator eng zu isolieren, sollte im Hinblick auf das tatsächliche Abgassystemdesign getroffen werden. Abdeckung, Belüftung, Sensorpositionen, Haltbarkeit des Katalysators und die thermischen Anforderungen des Fahrzeugherstellers müssen berücksichtigt werden. Eine Matte sollte nicht als universeller Ersatz für jedes originale Blechschild behandelt werden.

Hybrides Metall- und Isolierschild

Ein Hybrid-Hitzeschild kombiniert eine geformte oder halbstarre Metalloberfläche mit einer Isolierschicht. Das Metall sorgt für Formbeständigkeit, Umweltschutz und Montfestigkeit, während die Isolierung die Wärmeübertragung durch die Baugruppe reduziert.

Dieses Format ist nützlich, wenn eine dünne einzelne Metallschicht keine ausreichende thermische Kontrolle bietet, eine dicke Textildecke jedoch zu viel Platz beanspruchen oder die Montageanforderung nicht erfüllen würde.

Abdeckung: Vollständige Umwicklung, teilweise Umwicklung oder gerichtete Abschirmung

Ein Hitzeschild für Katalysatoren muss nicht automatisch den gesamten Katalysator abdecken. In vielen Systemen liegt die Priorität darin, den Strahlungspfad zu einer bestimmten Komponente zu unterbrechen. Eine gerichtete Abdeckung kann den Fahrzeugboden, das Ölsystem, den Kabelbaum oder die Flüssigkeitsleitung schützen und gleichzeitig andere Bereiche frei lassen.

Die Abdeckung sollte in der Zeichnung definiert oder auf Fotos markiert werden. Identifizieren Sie:

• die Seite, die der geschützten Komponente zugewandt ist;
• den minimalen und maximalen Abdeckungswinkel;
• offene Zonen um Sauerstoffsensoren und Verkabelung;
• Abstand zu Katalysatornähten, Schweißnähten und Befestigungspunkten;
• Entwässerungs- oder Verschmutzungsabgabebereiche;
• Bereiche, in denen das Hitzeschild die Abgasanlage nicht berühren darf;
• die erforderliche Einbaurichtung.

Ein fahrzeugspezifisches Beispiel finden Sie unter 2014–2019 Corvette C7 Catalytic Converter Heat Shield. Ein modellspezifisches Projekt erfordert eine andere Maßhaltigkeit als ein breit kompatibles universelles Hitzeschild.

Materialauswahl nach Funktion

Es ist sinnvollere, jeder Schicht eine Funktion zuzuordnen, als einen Materialnamen für das gesamte Teil anzufordern. Ein mehrschichtiges Hitzeschild benötigt möglicherweise unterschiedliche Materialien für die heiße Seite, den Isolierkern, die Außenfläche, die Kantenverstärkung und die Befestigungselemente.

Die Temperaturbeständigkeit ist nur ein Teil der Entscheidung. Das Material muss auch Temperaturwechseln, Vibrationen, Feuchtigkeit, Straßenverschmutzungen und den bei der Installation auftretenden Kräften standhalten.

Luftspalt und Aufbau der Abschirmung

Ein abstandsgehaltener Hitzeschild basiert normalerweise auf einem kontrollierten Zwischenraum zwischen der heißen Komponente und dem Schild. Dieser Raum unterbricht die direkte Wärmeleitung und kann die Leistung einer reflektierenden Metallbarriere verbessern. Die Befestigungskonstruktion muss den Spalt nach wiederholter Erwärmung, Abkühlung und Vibration aufrecht erhalten.

Ein direkt anliegender oder eng anliegender, flexibler Schild funktioniert anders. Er nutzt Isolierung, um die Wärmeübertragung zu verlangsamen, und umschließt möglicherweise einen Teil des Katalysatorkörpers. Die Konstruktion muss stabil bleiben, ohne zu verrutschen, an der Naht aufzugehen oder Lasten auf Sensoren und Verkabelung zu konzentrieren.

Die RFQ sollte angeben, ob der vorgeschlagene Schild Folgendes ist:

• eine berührungsfreie Abstandssperre;
• eine eng anliegende partielle Umwicklung;
• eine abnehmbare Isolierdecke;
• eine Isolierauskleidung, die hinter einem bestehenden äußeren Schild angebracht ist;
• eine Hybridstruktur mit sowohl einem Luftspalt als auch einer Isolierung.

Ohne diese Information beschreiben Angebote, die auf denselben Außenmaßen basieren, möglicherweise völlig unterschiedliche Produkte.

Montagedesign und Schwingungsdämpfung

Viele Hitzeschildprobleme beginnen an der Montageschnittstelle und nicht im Isolationsmaterial. Ein Schild, das sich bewegt, klappert oder dreht, kann an Abdeckung verlieren und benachbarte Komponenten berühren.

Überprüfen Sie die folgenden Punkte bei der Konstruktion:

• Anzahl und Position der Befestigungspunkte;
• Belastung durch jeden Binder, jede Klammer, Halterung oder jedes Befestigungselement;
• Risiko des Lösens von Befestigungselementen während thermischer Zyklen;
• Abstand zu Sensorleitungen und Servicesteckern;
• Kantensteifigkeit in der Nähe von Zonen mit starken Vibrationen;
• mögliche Reibkorrosion zwischen dem Schild und dem Gehäuse des Konverters;
• Montagezugang für Werkzeuge und Hände;
• Ausrichtungsmerkmale, die eine falsche Montage verhindern;
• Haltbarkeit nach Demontage und Wiedereinbau, falls eine Wartung erforderlich ist.

Für ein Ersatzteilprogramm sollte die Installationsmethode ohne Werkkszeuge verständlich sein. Für eine OEM-Montagelinie haben möglicherweise die Taktzeit, Poka-Yoke-Merkmale, ein kontrolliertes Anzugsdrehmoment und eine konsistente Teilausrichtung Priorität.

Entwicklung eines Hitzeschilds aus einer Zeichnung, CAD-Datei oder einem Muster

BSTFLEX kann Projekte anhand einer Kundenzeichnung, CAD-Geometrie, Bemaßungsskizze, markierter Fotos oder eines kundenowned physischen Musters prüfen. Das beste Startformat hängt vom Reifegrad des Projekts ab.

Zeichnungsbasierte Entwicklung

Eine kontrollierte Zeichnung ist die bevorzugte Grundlage für die Serienproduktion. Sie sollte kritische Maße, Bezugspunkte (Datums), Lochpositionen, den Materialaufbau, die Dicke, Toleranzen, die Kantenbearbeitung und den Revisionsstand ausweisen.

CAD-basierte Entwicklung

CAD-Daten sind nützlich für geformte Metallschilde und eng verpackte Baugruppen. Fügen Sie nach Möglichkeit umliegende Komponenten oder eine Freigabeumgebung hinzu. Ein Konvertermodell allein zeigt nicht den Boden, die Verkabelung, Halterungen und andere Teile, die den verfügbaren Raum definieren.

Musterbasierte Entwicklung

Ein Muster kann die Grundgeometrie festlegen, sollte jedoch von Anwendungsinformationen begleitet werden. Ein gebrauchtes Teil kann durch den Betrieb verzerrt, kontaminiert oder verändert worden sein. Das Projekt sollte zwischen Maßen unterscheiden, die vom Muster kopiert wurden, und Maßen, die für die Produktion korrigiert werden müssen.

Entwicklung von Fotografien und Messungen

Für eine frühe Bewertung stellen Sie Fotografien aus mehreren Winkeln mit einer Skala oder einem Maßbezug zur Verfügung. Markieren Sie die Wärmequelle, das geschützte Teil, vorgeschlagene Befestigungspunkte und Sperrzonen. Diese Methode kann eine erste Empfehlung unterstützen, aber vor einer wiederholten Produktion wird dennoch eine kontrollierte Zeichnung oder ein genehmigtes Muster benötigt.

Weitere Informationen über verfügbare Verarbeitungs- und Verpackungsunterstützung finden Sie unter BSTFLEX Kundenspezifische Fähigkeiten.

Prototypen- und Musterfreigabe

Ein Prototyp sollte mehr als nur die Frage beantworten: „Passt es?“ Die Musterprüfung sollte bestätigen, ob das Teil konsistent installiert werden kann und ob es während des Betriebs in der vorgesehenen Position bleibt.

Ein praktischer Freigabeplan kann Folgendes umfassen:

• Passform- und Interferenzprüfung;
• Abdeckungs- und Ausrichtungsprüfung;
• Sensor-, Stecker- und Service-Zugangsfreiraum;
• Installationszeit und erforderliche Werkzeuge;
• Befestigungselemente-Rückhalt;
• Vibrations- und Bewegungsprüfung;
• Temperaturmessung am geschützten Bauteil;
• Inspektion nach einem definierten Betriebszyklus;
• Ausbau und Wiedereinbau, falls das Teil gebrauchsfähig ist;
• Überprüfung des Kantenzustands, von Oberflächenschäden und der Belastung durch Verschmutzung.

Die thermische Leistung sollte in der eingebauten Baugruppe bewertet werden. Datenblätter von Materialien sind nützlich für die Vorauswahl, sie ersetzen jedoch keine Messungen am tatsächlichen Fahrzeug oder Abgassystem.

Prüfkriterien für Wiederholserien

Abnahmegrenzen sollten vor der Produktion vereinbart werden. Begriffe wie „gute Passform“ oder „wie Muster“ reichen für kritische Maße nicht aus. Die freigegebene Zeichnung, das Goldmuster und die Prüfmethode sollten festlegen, was variieren darf und was kontrolliert bleiben muss.

OEM-, Aftermarket- und Eigenmarken-Lieferung

Das kommerzielle Format beeinflusst das Produktdesign und die Verpackung.

OEM- und Tier-Belieferung

OEM-Programme erfordern normalerweise kontrollierte Zeichnungen, Revisionsmanagement, stabile Materialien, wiederholbare Prüfungen und Produktionsverpackungen. Jahresbedarf und Einführungstermin sollten im Angebotsstadium angegeben werden.

Ersatzteile für den Aftermarket

Aftermarket-Programme erfordern möglicherweise größere Maßtoleranzen, Befestigungsteile, Montageanleitungen und eine Verkaufspackung. Der Lieferant muss wissen, ob das Produkt fahrzeugspezifisch ist oder für eine Reihe von Konvertern passen soll.

Performance- und Motorsportprodukte

Leistungsanwendungen haben oft modifizierte Auspufflayouts und begrenzten Freiraum. Flexible oder werkzeugarme Konstruktionen können sich bei der Entwicklung als nützlich erweisen, gefolgt von einem kontrollierteren Design, sobald die Passform bestätigt ist.

Vertriebs- und Handelsmarkenprogramme

Vertriebspartner benötigen möglicherweise kundenspezifische Etiketten, neutrale Verpackungen, Barcode-Informationen, Anleitungsblätter und für die Lagerhaltung geeignete Verpackungsmengen. Diese Anforderungen sollten zusammen mit dem Teil angefragt werden, anstatt sie nach der Musterfreigabe hinzuzufügen.

Angebotsanfrage-Checkliste

Senden Sie die folgenden Informationen, um ein genaueres Angebot zu erhalten:

• Projektname und Anwendung;
• Fahrzeug-, Motor- oder Gerätemodell;
• Katalysatorzeichnung, CAD-Datei, Muster oder bemaßte Fotos;
• Position der Komponente, die Schutz benötigt;
• minimaler verfügbarer Freiraum;
• normale und maximale thermische Bedingungen, falls bekannt;
• bevorzugter Schildtyp, falls bereits definiert;
• erforderliche Abdeckung und Sperrzonen;
• Befestigungspunkte und bevorzugte Befestigungselemente;
• Umwelteinflüsse im Unterboden- oder Motorraum;
• Prototypenmenge;
• Erstabnahmemenge und Jahresprognose;
• Inspektions-, Etikettierungs- und Dokumentationsanforderungen;
• Verpackungs- und Handelsmarkenanforderungen;
• Zielzeitplan.

Wenn das Design noch nicht feststeht, senden Sie die Anwendungsdaten, anstatt ein Material nur nach Temperaturklasse auszuwählen. BSTFLEX kann starre, flexible und isolierte Konstruktionen mit dem verfügbaren Platz und den Produktionsanforderungen abgleichen.

Verwandte Ressourcen für Katalysator-Hitzeschilde

• Katalysator-Hitzeschild
• Wärmedämmende Katalysator-Hitzeschutzmatte
• 2014–2019 Corvette C7 Katalysator-Hitzeschild
• Hitzeschild für Katalysator und Austauschoptionen
• Andere Kfz-Hitzeschildprodukte

Häufig gestellte Fragen

Was sollte ich für ein Angebot für einen OEM-Katalysator-Hitzeschild senden?

Senden Sie die Anwendung, die Katalysatorabmessungen oder die Zeichnung, den umliegenden Freiraum, geschützte Komponenten, thermische Bedingungen, die erforderliche Abdeckung, die Montagemethode, die Prototypenmenge und die Produktionsprognose. Fotos mit markierten Heizzonen und Sperrbereichen sind ebenfalls nützlich.

Kann ein Katalysator-Hitzeschild aus einem bestehenden Muster entwickelt werden?

Ja. Ein kundeneigenes Muster kann als Entwicklungsreferenz verwendet werden. Dem Muster sollten Einbauinformationen und alle Abmessungen beigefügt werden, die korrigiert oder kontrolliert werden müssen. Vor der Serienproduktion sollte eine genehmigte Zeichnung oder ein Referenzmuster erstellt werden.

Was ist der Unterschied zwischen einem universellen und einem OEM-Hitzeschild?

Ein Universalschild ist so konzipiert, dass es eine Reihe von Katalysatorabmessungen aufnimmt, und wird normalerweise während der Installation angepasst. Ein OEM-Hitzeschild wird rund um ein definiertes Fahrzeug oder eine Auspuffbaugruppe entwickelt und verwendet eine kontrollierte Geometrie, Befestigungspunkte und Produktionsspezifikationen.

Sollte das Schild den gesamten Katalysator abdecken?

Nicht unbedingt. Die Abdeckung sollte dem thermischen Ziel folgen. Ein richtungsgebundener Schild kann den Boden, die Verkabelung oder die Flüssigkeitsleitungen schützen, ohne den gesamten Katalysator zu umschließen. Eine vollständige oder enge Abdeckung erfordert eine Überprüfung der Anforderungen an Katalysator, Sensoren, Belüftung und Abgasanlage.

Welches Material ist am besten für einen Katalysator-Hitzeschild geeignet?

Es gibt kein einzelnes Material für jedes Projekt. Aluminium kann das Gewicht reduzieren, Edelstahl bietet Festigkeit und Umweltbeständigkeit, und mehrschichtige Strukturen können eine Isolierung hinzufügen. Die richtige Wahl hängt von Temperatur, Freiraum, Befestigung, Vibration, Korrosionsbelastung und Produktionsmethode ab.

Kann BSTFLEX sowohl starre als auch flexible Katalysator-Hitzeschilde herstellen?

BSTFLEX unterstützt starre Metallschilde, flexible Mehrschichtschilde, isolierungsverstärkte Konstruktionen und abnehmbare Katalysatormatten. Das empfohlene Format hängt von der Geometrie, dem verfügbaren Platz, den Serviceanforderungen und dem Bestellvolumen ab.

Können Sie Prototypenmengen vor der Produktion unterstützen?

Prototypen- und Musterstückzahlen können vor der Serienproduktion überprüft werden. Die Musterphase soll Passform, Abdeckung, Installation, Befestigungshalterung und thermische Leistung in der tatsächlichen Baugruppe bestätigen.

Können die Produkte mit Handelsmarken-Verpackung geliefert werden?

Ja. Etikettierung, neutrale Verpackung, Markenverpackung, abgezählte Verpackungen, Barcodes und die Identifikation mit Kundenteilenummern können im Rahmen eines OEM- oder Vertriebsprogramms überprüft werden.

Fordern Sie eine Überprüfung des OEM-Katalysator-Hitzeschilds an

Ningguo BST Thermal Products Co., Ltd. stellt thermische Schutzprodukte für die Automobilindustrie für OEM-, Aftermarket- und Private-Label-Programme her. Projekte können anhand von Zeichnungen, CAD-Daten, Abmessungen, Fotografien oder kundeneigenen Mustern überprüft werden.

Senden Sie Ihre Projektinformationen an contact BSTFLEX. Geben Sie die Konvertergeometrie, die geschützten Komponenten, den verfügbaren Freiraum, die Montagepräferenz, die Musterstückzahl und das geschätzte Produktionsvolumen an, damit Konstruktion und Angebot gemeinsam bewertet werden können.
