Kundenspezifische vorgestanzte Hitzeschilde: Zeichnungen, Toleranzen und OEM-Lieferung

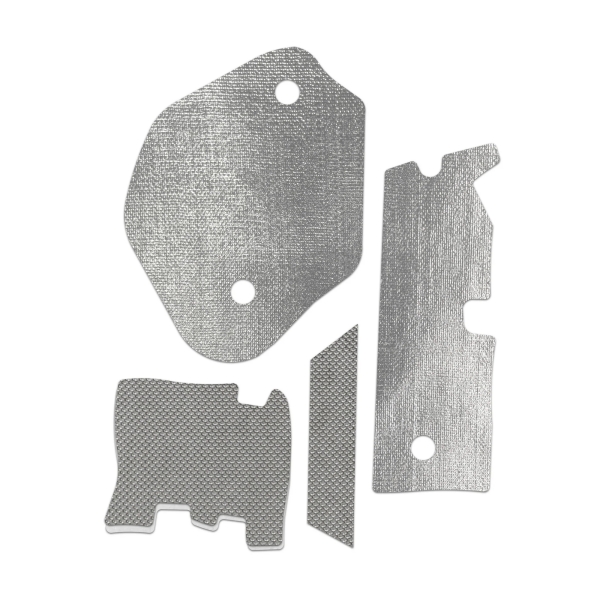

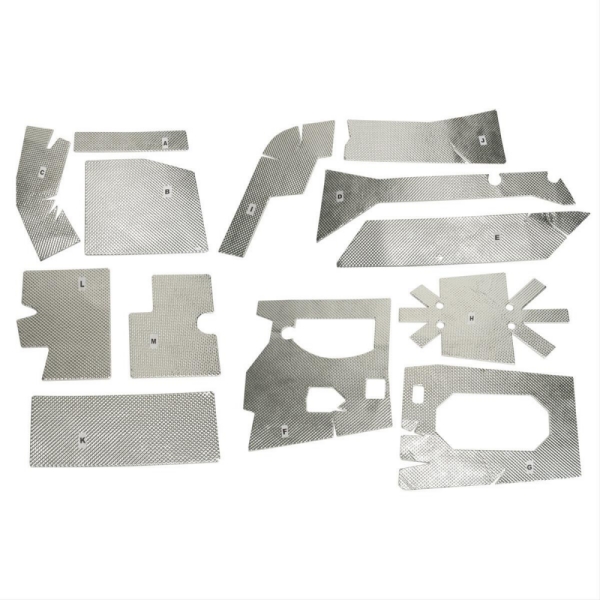

Kundenspezifische, stanzeingeschnittene Hitzeschilde sind reflektierende Platten oder isolierende Verbunde, die auf eine bestimmte Kontur zugeschnitten sind, mit den Löchern, Schlitzen und Öffnungen, die für eine bestimmte Baugruppe erforderlich sind. Anstatt eine rechteckige Platte zum Zuschneiden am Band zu erhalten, spezifiziert der Käufer ein fertiges Teil, das anhand einer Zeichnung überprüft werden kann.

Die Kontur ist nur ein Teil dieser Spezifikation. Materialaufbau, Dicke, Ausrichtung der reflektierenden Seite, Befestigung und Maßhaltigkeit müssen vereinbart werden. Ein exakt platziertes Loch kann einen ungeeigneten Klebstoff ebenso wenig ausgleichen wie das richtige Material einen Ausschnitt an der falschen Position ausgleichen kann.

BSTFLEX liefert gestanzte wärmefreflektierende Matten für den thermischen Schutz im Automobil- und Industriebereich. Dieser Leitfaden erklärt, wie aus einer Installationsanforderung eine Zeichnungs- und Beschaffungsspezifikation für kundenspezifische Hitzeschildteile wird.

Wann man ein Fertigteil anstelle einer Platte bestellt

Stanzeile lohnen sich, wenn dasselbe Abdeckungsmuster wiederholt verwendet wird, wenn Befestigungslöcher mit einer Baugruppe übereinstimmen müssen oder wenn das Zuschneiden um benachbarte Komponenten herum bei jeder Installation erfolgt. Typische Anfragen umfassen Motorabdeckungsbarrieren, Trennwandpaneele, lokalisierte Hitzeschildflicken und Auskleidungen für Industrieanlagenabdeckungen.

Für eine frühe Layout-Studie kann ein rechteckiger Rohling immer noch nützlich sein. Sobald die Geometrie stabil ist, vergleichen Sie die Kosten eines konvertierten Teils mit dem vollständigen internen Prozess: Materialhandling, Markieren, Schneiden, Entfernen von Ausschuss und Prüfen des Ergebnisses. Das Stanzen sollte ein definiertes Montageproblem lösen und nicht einfach einen Prozess zu einem einmaligen Blech hinzufügen.

Dieser Artikel betrifft flexible Platten- und Mattenkomponenten. Ein flacher gestanzter Rohling unterscheidet sich von einem geformten Metallschild oder einer montierten dreidimensionalen Abdeckung. Identifizieren Sie den erforderlichen Endzustand, bevor Sie ein Angebot anfordern.

Wählen Sie die Konstruktion vor der Finalisierung des Schnittmusters aus

Die Materialwahl bestimmt, was geschnitten, gehandhabt und befestigt werden muss. Geben Sie die reflektierende Kaschierung, das isolierende Substrat, eventuelle Zwischenschichthaftungen und den Montageklebstoff an, sofern verwendet. Berücksichtigen Sie dabei die verfügbare installierte Dicke, anstatt jede Schicht unabhängig voneinander auszuwählen und die Passform erst im Nachhinein zu überprüfen.

Dies sind Ausgangskonstruktionen zur Überprüfung. Die Machbarkeit des Schneidens, Details zur Rückseite und die endgültige Spezifikation werden für das ausgewählte Material bestätigt. Das breitere Sortiment an Hitzeschutzmaterialien bietet zusätzliche Folien- und Mattenoptionen.

Was sollte eine Hitzeschild-Zeichnung enthalten?

Stellen Sie eine bemaßte Zeichnung mit Einheiten, einer Teilenummer und einem Revisionsstand bereit. Kennzeichnen Sie, ob die Ansicht die reflektierende Seite oder die Klebeseite zeigt. Eine symmetrische Außenkontur kann dennoch ein versetztes Loch oder ein asymmetrisches Rückseitendetail enthalten, daher sollte die Ausrichtung eindeutig sein.

Verorten Sie wichtige Merkmale ausgehend von definierten Referenzkanten, Mittellinien oder Befestigungspunkten. Diese Referenzen bieten dem Lieferanten und der Wareneingangsprüfung eine gemeinsame Grundlage für die Prüfung des Teils. Wenn der Zeichnung ein digitales Schneidprofil beiliegt, geben Sie an, welches Dokument die Maße bestimmt, und klären Sie Abweichungen vor der Bemusterung.

Ein Foto oder physisches Muster kann helfen, das Layout festzulegen, sollte jedoch fehlende Maße nicht kommentarlos ersetzen. Identifizieren Sie bei einem Ersatzteil abgenutzte, gedehnte oder beschädigte Merkmale, die nicht kopiert werden sollten. Vereinbaren Sie vor der Produktionsfreigabe eine kontrollierte Zeichnung.

Toleranzen nach Funktion festlegen

Ein Befestigungsloch, eine Zugangsöffnung und eine freie Abdeckungskante benötigen nicht unbedingt dieselbe Maßtoleranz. Markieren Sie die Merkmale, die die Montagepassung bestimmen, und erklären Sie, was sie positionieren. Vermeiden Sie es, jeder Kante eine unnötig enge Allgemeintoleranz zuzuweisen, während eine wichtige Lochposition undefiniert bleibt.

Es gibt keine einzelne Toleranz, die für jedes gestanzte Hitzeschildmaterial geeignet ist. Überprüfen Sie die angeforderten Grenzwerte im Hinblick auf das Laminat, die Dicke, die Teigröße, die Merkmalsgeometrie und das vorgeschlagene Schneidverfahren. BSTFLEX bestätigt erreichbare Toleranzen für die individuelle Zeichnung; der Begriff Präzisionsstanzteil ist kein Ersatz für eine vereinbarte Maßanforderung.

Definieren Sie bei flexiblen Teilen auch den Prüfzustand. Geben Sie an, ob das Material flach liegend ohne Spannung, mit angebrachtem Träger oder in einer vereinbarten Vorrichtung gestützt geprüft wird. Geben Sie die Dickenmessmethode an, wenn Kompression das Ergebnis beeinflusst. Das Dehnen eines Teils, bis seine Löcher zu einer Schablone passen, sollte nicht verwendet werden, um die Konformität nachzuweisen, es sei denn, das genehmigte Prüfverfahren schreibt diesen installierten Zustand ausdrücklich vor.

Beispiel: Zwei Passlöcher und eine Freigabeöffnung

Betrachten Sie eine Paneelbarriere, die durch zwei Befestigungslöcher positioniert wird, mit einer größeren Öffnung um einen Steckverbinder herum. Dies ist eine illustrative Zeichnungsprüfung, keine BSTFLEX-Maßspezifikation.

Die Passlöcher benötigen vereinbarte Positionen relativ zu den Montasereferenzen. Die Steckverbinderöffnung benötigt genügend Freiraum für Installation und Wartung, während die Außenkante die angegebene heiße Zone abdecken muss. Die Trennung dieser Funktionen ergibt einen klareren Abnahmeplan, als allen drei Merkmalen dieselbe Toleranz zuzuweisen.

Klebstoffabdeckung und Trägerhandhabung angeben

Identifizieren Sie bei einem klebstoffbeschichteten, gestanzten Hitzeschild das tatsächliche Montagesubstrat und die Beschichtung, die erwartete Temperatur an der Klebstoffgrenzfläche und die Umwelteinflüsse. Bestätigen Sie, ob Klebstoff über die gesamte Rückseite oder nur in bestimmten Bereichen vorgesehen ist. Eine selektive Klebstoffabdeckung ist eine zu prüfende Fertigungsanforderung und kein angenommenes Merkmal jedes Materials.

Beschreiben Sie, wie der Bediener das Teil handhabt und positioniert. Ein Trennstreifen schützt den Klebstoff vor der Installation; sein Entfernen sollte nicht erfordern, die flexible Barriere aus der Form zu ziehen. Spezielle Anfragen wie ein geteilter Träger, eine verlängerte Trägerkante oder eine Abziehlasche sollten während des Angebots eingereicht werden, damit ihre Machbarkeit für die gewählte Konstruktion bestätigt werden kann.

Halten Sie Klebstoff- und Materialzulassung getrennt von der Konturfreigabe. Ein präzise geschnittenes Teil kann dennoch versagen, sich mit einer ungeeigneten Beschichtung zu verbinden. Befolgen Sie die Vorbereitungs- und Anwendungshinweise des ausgewählten Trägers und validieren Sie die Verklebung auf der vorgesehenen Oberfläche.

Schmale Abschnitte und Schnittkanten überprüfen

Markieren Sie schmale Stege zwischen Öffnungen, lange nicht unterstützte Laschen und kleine Löcher nahe am Umfang. Überprüfen Sie, ob diese Merkmale geschnitten, verpackt und ohne Beschädigung installiert werden können. Wo es das Design erlaubt, besprechen Sie eine überarbeitete Kontur oder zusätzliche Unterstützung vor der Freigabe von Werkzeugen.

Definieren Sie, was an der Schnittkante akzeptabel ist: Lose Fasern, beschädigte Deckschicht, Klebstoffübertrag oder Schichttrennung sollten ein vereinbartes Prüfkriterium haben. Anforderungen an versiegelte Kanten, Verstärkung oder zusätzliche Veredelung erfordern eine separate Bestätigung. Die Formulierung nach Zeichnung schneiden sollte den Lieferanten nicht im Unklaren darüber lassen, welche Kantenbedingungen im Betrieb wichtig sind.

Genehmigen Sie das Muster in seiner tatsächlichen Baugruppe

Beginnen Sie mit der Zeichnungsprüfung: Kontur, kritische Lochpositionen, Dicke, Schichtorientierung und Schnittqualität. Passen Sie dann das Muster mit der vorgeschlagenen Befestigungsmethode an das vorgesehene Paneel an. Bestätigen Sie, dass Steckverbinder, Abflüsse, Inspektionsöffnungen und abnehmbare Abdeckungen zugänglich bleiben.

Führen Sie die vom Projekt geforderte thermische und Haltbarkeitsbewertung durch. Zeichnen Sie die relevanten Betriebsbedingungen und die Temperatur auf der geschützten Seite auf und inspizieren Sie dann die Befestigung und das Laminat nach der Einwirkung. Die Maßfreigabe stellt die Passform fest; sie begründet weder Hitzebeständigkeit, Klebstoffhaltbarkeit noch akustische Leistung.

Wenn ein Erstmuster mit einem anderen Verfahren als der geplanten Produktionsmethode hergestellt wird, kennzeichnen Sie diesen Unterschied. Ein Passmuster ist nützlich zur Überprüfung der Geometrie, während die Freigabe für die Nachbestellung die vereinbarte Produktionskonstruktion und den Prozess repräsentieren sollte.

Was bestimmt das Angebot?

Der Preis für das Fertigteil hängt von mehr als nur seiner Außenlänge und -breite ab. Materialspezifikation, Schneidlayout, schmale Merkmale, interne Schrottbeseitigung, erforderliche Prüfung und Verpackung können die anfallenden Arbeiten beeinflussen. Vergleichen Sie Angebote anhand derselben Zeichnungsrevision, desselben Materials und Lieferformats.

Trennen Sie Prototypmenge, Produktionslosgröße und erwarteten Jahresbedarf. Identifizieren Sie Werkzeug- oder Mustergebühren getrennt vom Nachbestellungsstückpreis. Mindestbestellmenge und Liefertermin werden für das Projekt bestätigt, anstatt von einer generischen Plattenproduktliste auszugehen.

Ein niedrigerer Materialpreis bedeutet nicht unbedingt niedrigere Installationskosten. Bewerten Sie die Menge an nutzbarem Material, Konvertierungsarbeiten und Montagehandhabung, die erforderlich sind, um ein akzeptiertes Teil zu liefern.

Material, Zeichnung und Verpackung gemeinsam freigeben

Erfassen Sie für die OEM-Belieferung die genehmigte Konstruktion, Zeichnungsrevision, Prüfanforderungen und Verpackungsanweisungen auf der Bestellung. Definieren Sie die Etiketteninformationen und die Verpackungsmenge, damit ähnlich aussehende Varianten vor der Installation unterschieden werden können.

BSTFLEXs maßgefertigte Schneid-, Stanz- und Verpackungsdienstleistungen umfassen geformte Komponenten, Löcher, gezählte Verpackung und Etikettierung. Vereinbaren Sie das Endformat für das ausgewählte Teil, einschließlich des Schutzes gegen Verbiegen, Kontamination oder Beschädigung während des Transports.

Wenn sich ein Material, Träger, eine Kontur oder ein Installationszustand ändert, überprüfen Sie die betroffenen Freigabeanforderungen. Das Wiederverwenden einer alten Teilenummer ohne Aufzeichnung der Änderung erschwert es festzustellen, welche Konstruktion getestet wurde und welche Version geliefert wird.

Fragen zu kundenspezifischen gestanzten Hitzeschilden

Kann ein Projekt ohne CAD-Datei beginnen?

Eine bemaßte Skizze, Schablone oder ein vorhandenes Muster kann die Prüfung einleiten. Identifizieren Sie die Installationsanforderungen und alle Abmessungen, die noch nicht bekannt sind. Bestätigen Sie die endgültige Zeichnung und das akzeptable Dateiformat vor der Produktion.

Kann dieselbe Kontur aus verschiedenen Hitzeschutzmaterialien geschnitten werden?

Die Kontur kann für mehr als ein Kandidatenmaterial eingereicht werden, aber jede Konstruktion erfordert eine Machbarkeits- und Passformprüfung. Dicke, Flexibilität, Träger und Kantenverhalten können Änderungen am Muster oder der Installation erfordern.

Erhöht das Stanzen die Temperaturklasse?

Nein. Das Stanzen definiert die Form. Die thermische Eignung hängt von der Materialkonstruktion und den Installationsbedingungen ab, einschließlich des verwendeten Klebstoffs. Eine kundenspezifische Kontur macht ein Paneelschutzblech nicht zu einer direkten Abgasisolierung.

Senden Sie eine Zeichnung für ein Angebot für ein kundenspezifisches Hitzeschild

Geben Sie die Anwendung, die Position der Wärmequelle, das Ziel auf der geschützten Seite, den verfügbaren Freiraum, die Materialpräferenz und die Befestigungsmethode an. Fügen Sie die Zeichnungsrevision, kritische Toleranzen, Musterstückzahl und Produktionsprognose hinzu.

Beginnen Sie für fertige Formen mit dem BSTFLEX ausgestanzte wärmereflektierende Matte. Für eine breitere Lieferungsplanung besuchen Sie unsere Herstellung von Hitzeschutzmaterialien und OEM-Belieferung.

Senden Sie Ihre Zeichnung und Betriebsanforderungen an BSTFLEX zur Materialprüfung, Musterplanung und für ein Angebot für maßgeschneiderte ausgestanzte Hitzeschilde.
