Die Zuleitung einer DEF-Einspritzdüse mag zwar wie ein relativ kleines Bauteil eines Diesel-Abgasnachbehandlungssystems erscheinen, doch ihre Verlegung kann sie einer anspruchsvollen thermischen Umgebung aussetzen. Abgasrohre, Dieselpartikelfilter, SCR-Katalysatoren und andere wärmeintensive Komponenten können nahegelegene DEF-Leitungen dauerhafter Strahlungswärme aussetzen, insbesondere dort, wo die Fahrzeugkonstruktion nur wenig Platz zwischen den Systemen lässt.

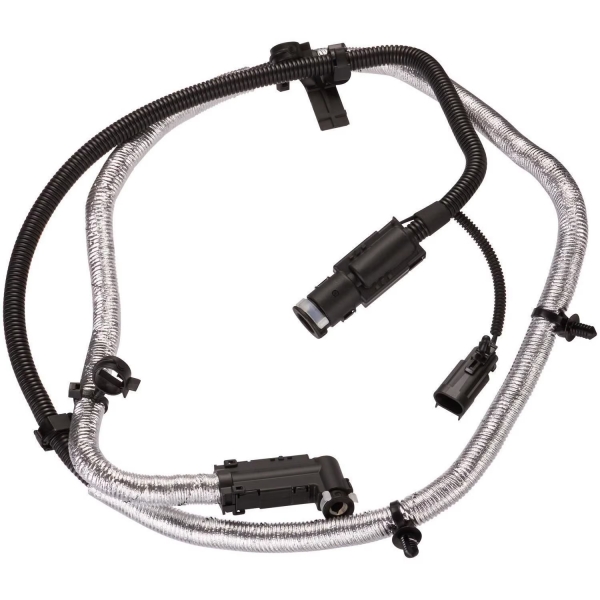

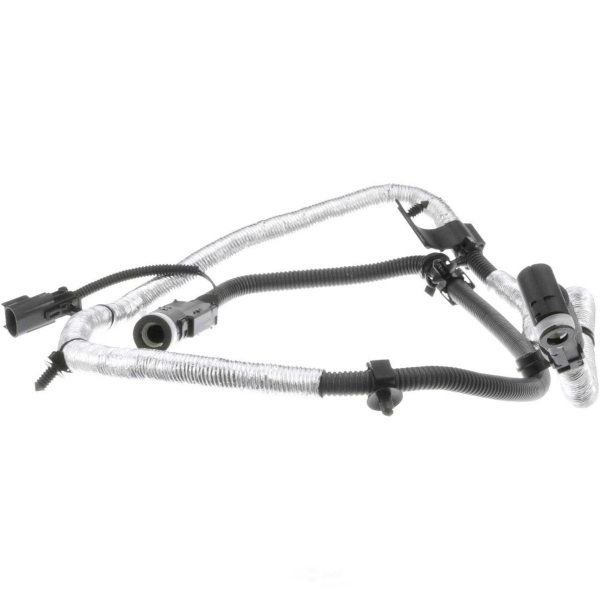

Für diese Standorte fertigt BSTFLEX einHitzeschutzblech für die gewellte DEF-EinspritzleitungDurch die Verwendung einer reflektierenden Aluminium-Außenschicht in Kombination mit einer Glasfaser-Wärmeisolierung entsteht eine leichte Schutzbarriere um die Leitung, die gleichzeitig flexibel genug ist, um Kurvenverläufen und Richtungsänderungen zu folgen.
Anstatt das Abgasbauteil selbst zu isolieren, platziert diese Konstruktion den Wärmeschutz direkt um das zu schützende Bauteil herum.
Moderne Abgasnachbehandlungssysteme für Dieselmotoren vereinen mehrere Komponenten auf relativ kleinem Raum. Je nach Fahrzeugarchitektur kann die Zuleitung für die Diesel-Abgasflüssigkeit in der Nähe eines Abgasrohrs, eines Dieselpartikelfilters (DPF), eines SCR-Katalysators, einer Dosiereinheit oder einer anderen Hochtemperaturoberfläche verlaufen.
In diesen Bereichen muss die Leitung nicht unbedingt den Abgasauslass berühren, um thermischer Belastung ausgesetzt zu sein. Die Strahlungsenergie der heißen Oberfläche kann den umgebenden Raum kontinuierlich erwärmen und die Temperatur benachbarter Bauteile erhöhen.
Ein korrekt positionierterHitzeschild der DEF-Leitungschafft eine zusätzliche thermische Barriere zwischen der Zuleitung und dieser heißen Umgebung. Typische Anwendungsgebiete sind:
Für ein umfassenderes thermisches Management auf der Abgasseite siehe BSTFLEXAuspuff-HitzeschutzisolierungReichweite.
Die Geometrie einer DEF-Zuleitung ist einer der Hauptgründe, warum ein herkömmliches gerades Schutzrohr möglicherweise nicht geeignet ist.
Die Leiterbahnführung kann Biegungen, Versätze, Verbindungspunkte und Bereiche mit geringem Platzbedarf umfassen. Eine starre Abschirmung, die dieser Geometrie nicht folgt, kann schwierig zu integrieren sein und benachbarte Bauteile beeinträchtigen.

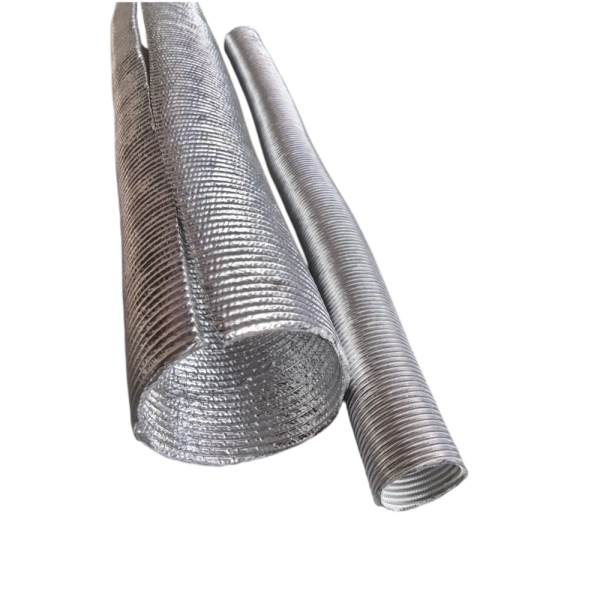

BSTFLEX verwendet eingewellte HitzeschutzhülleDie Konstruktion ermöglicht eine kontrollierte Flexibilität entlang der gesamten Schildlänge. Die Wellenstruktur erlaubt es der Hülle, sich der Fahrspur anzupassen, anstatt dass die Fahrzeuglinie der Form des Schutzmaterials folgen muss.
Diese Konstruktion ist besonders nützlich dort, wo ein Wärmeschutz durchdrungen werden muss:
Das Ergebnis ist ein schützender Hitzeschild, der um die eigentliche Installationsumgebung herum entwickelt werden kann, anstatt jede Leitung als gerades Rohr zu behandeln.
Die beiden Materialien erfüllen innerhalb des Hitzeschilds unterschiedliche Funktionen.
Die äußere Aluminiumschicht ist der umgebenden heißen Umgebung zugewandt. Ihre reflektierende Metalloberfläche dient primär der Ableitung der von nahegelegenen Abgaskomponenten ausgehenden Strahlungswärme.
Dies ist deshalb wichtig, weil eine DEF-Leitung, die sich neben einer Hochtemperatur-Abgasfläche befindet, auch dann eine erhebliche Wärmestrahlung aufnehmen kann, wenn kein direkter physischer Kontakt zwischen den beiden Teilen besteht.

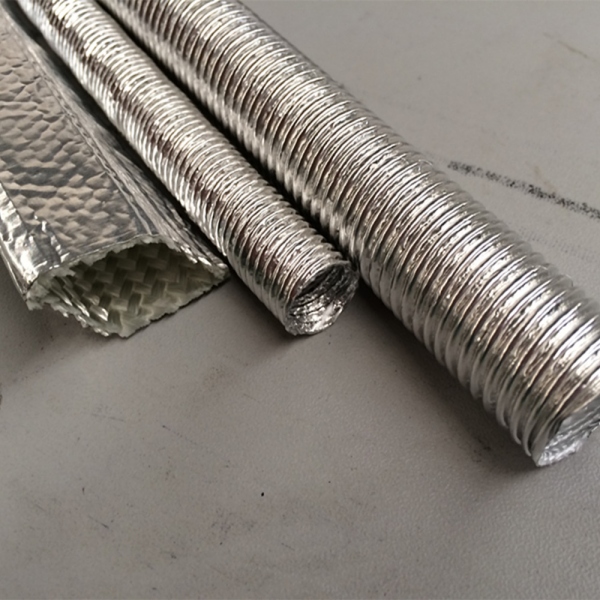

Unter der Aluminiumoberfläche bildet Glasfaser den isolierenden Kern der Ummantelung. Die Glasfaserschicht verlangsamt den Wärmetransport durch die Abschirmung und trennt die geschützte Leitung von der äußeren Aluminiumverkleidung.
Die Kombination bietet daher eine funktionalere Wärmebarriere als die alleinige Verwendung dünner Aluminiumfolie:
Strahlungswärmequelle → reflektierende Aluminiumoberfläche → Glasfaserisolierung → geschützte DEF-Zuleitung
Flexibilität sollte bei dieser Art von Komponente nicht als zweitrangiges Merkmal betrachtet werden.
Schläuche, Rohre und Kabelbäume im Automobilbereich werden häufig um andere Systeme herumgeführt, anstatt geradlinig zu verlaufen. Ein gewelltes Profil verleiht dem Hitzeschild einen definierten Biegemechanismus und behält gleichzeitig seine schützende Rohrform bei.
Je nach Durchmesser, Wellengeometrie und Materialspezifikation kann die Konstruktion so entwickelt werden, dass ein optimales Gleichgewicht erreicht wird:
Dadurch eignet sich das Design nicht nur alsHitzeschutzblech für DEF-Schlauchaber auch für andere Kfz-Flüssigkeitsleitungen und elektrische Systeme, die lokaler Strahlungswärme ausgesetzt sind.
Diese beiden Produkte gehen das gleiche Wärmeproblem von unterschiedlichen Seiten an.
Abgasisolierungwird am oder um das heiße Abgasbauteil herum installiert, um die Wärme an ihrer Quelle einzudämmen.
AHitzeschutzblech der DEF-Einspritzleitungszuleitungwird hingegen um die temperaturempfindliche Leitung herum installiert, um die Menge an externer Wärme, die diese erreicht, zu reduzieren.
| Wärmeschutzverfahren | Installiert am | Hauptfunktion |
|---|---|---|
| Abgasisolierung | Abgasrohr, Krümmer, DPF oder andere heiße Bauteile | Wärme an der Quelle eindämmen |
| Starres Hitzeschutzblech für den Auspuff | Zwischen Abgasanlage und nahegelegenen Bauteilen | Unterbrechung der Strahlungswärmeübertragung |
| Hitzeschutzblech für gewellte DEF-Leitung | Direkt um die DEF-Linie herum | Schützen Sie die Leitung vor äußerer thermischer Einwirkung. |
| Hitzeschutzhülle aus Draht | Verkabelung oder Kabel | Elektrische Bauteile in der Nähe von heißen Bereichen schützen |
Bei Fahrzeugen mit umfangreicher Ausstattung können im Rahmen derselben Wärmemanagementstrategie auch mehrere Methoden eingesetzt werden.
Die gleiche gewellte Aluminium-Glasfaser-Konstruktion kann auch für andere Bauteile mit kleinem Durchmesser verwendet werden, die durch Bereiche in der Nähe des Auspuffs geführt werden.
Mögliche Anwendungsgebiete sind:
Hier kann das Produkt auch als solches fungierenHitzeschutzblech für Kfz-Verkabelung,Hitzeschutzhülle aus DrahtoderHitzeschutzhülle für Verkabelungwenn die inneren Abmessungen und die Konstruktion für einen Kabelbaum und nicht für ein DEF-Rohr entwickelt wurden.
BSTFLEX stellt auch andere Produkte her.Wärme- und Hitzeschutzhüllenfür Schläuche, Kabel, Leitungen und Flüssigkeitsleitungen, die hohen Temperaturen in Automobilumgebungen ausgesetzt sind.
Die thermischen Bedingungen rund um Diesel-Abgasnachbehandlungsanlagen unterscheiden sich von denen an vielen herkömmlichen Stellen im Motorraum.
Die Schutzvorrichtung muss möglicherweise in der Nähe von Bauteilen eingesetzt werden, die im Normalbetrieb und bei der Abgasnachbehandlung erheblichen Temperaturschwankungen ausgesetzt sind. Gleichzeitig kann der verfügbare Freiraum durch Halterungen, Sensoren, elektrische Steckverbinder, die Fahrzeugstruktur und angrenzende Rohrleitungen eingeschränkt sein.
Aus diesem Grund sollte die Auswahl nicht allein auf einer allgemeinen Materialtemperaturangabe basieren.
Bei einem OEM-Wärmeschutzprojekt sollte Folgendes berücksichtigt werden:
Diese Faktoren bestimmen die geeigneten Abschirmungsabmessungen und -konstruktionen genauer als die Temperatur allein.
Die Anordnung der Abgasführungsleitungen variiert je nach Fahrzeugplattform erheblich. Für OEM- und Zulieferprojekte kann BSTFLEX das Hitzeschild entsprechend der jeweiligen Leitung entwickeln, anstatt den Kunden auf einen einzigen Standarddurchmesser oder eine Standardlänge zu beschränken.
Die Anpassung kann Folgendes umfassen:
Die Entwicklung kann auf Zeichnungen, Maßen, Installationsfotos, Linienmustern oder Anwendungsanforderungen basieren.
Die DEF-Einspritzleitung ist nur eine Komponente innerhalb eines thermisch stark frequentierten Abgasnachbehandlungsbereichs.
Ein nahegelegener Kabelbaum benötigt möglicherweise einenDraht-HeizschlauchEin Sensorkabel benötigt möglicherweise einhitzebeständiger KabelschutzschlauchEin weiteres Fluidrohr benötigt möglicherweise einen reflektierenden Hitzeschutz aus Aluminium. Die Abgasquelle selbst benötigt unter Umständen eine Abgasisolierung, eine geformte Metallabdeckung oder eine andere Art von Schutz.Abgas-HitzeschutzisolierungDie
Betrachtet man diese Komponenten als ein thermisches System, so kann die Abschirmungsstrategie präziser auf die Wärmequelle, das zu schützende Bauteil und den verfügbaren Einbauraum abgestimmt werden.
Für die Entwicklung eines kundenspezifischenHitzeschutzblech der DEF-EinspritzleitungZu den nützlichsten Ausgangsinformationen gehören:
BSTFLEX fertigt kundenspezifische Wärmeschutzkomponenten für Automobile, Dieselmotoren, Nutzfahrzeuge und andere Hochtemperaturanwendungen. Prototypenentwicklung und Serienkonfigurationen werden individuell an die Einbaugeometrie und die thermischen Anforderungen des Kunden angepasst.
Es handelt sich um eine Wärmeschutzbarriere, die um die Zuleitung einer Diesel-Abgasflüssigkeitseinspritzung angebracht wird, wo die Leitung der Hitze nahegelegener Abgas- oder Nachbehandlungskomponenten ausgesetzt ist. Die BSTFLEX-Version verwendet eine reflektierende Aluminiumoberfläche mit Glasfaserisolierung in flexibler Wellenkonstruktion.
Die Aluminiumoberfläche trägt zur Ableitung von Strahlungswärme von nahegelegenen heißen Bauteilen bei. Sie ist mit einer isolierenden Glasfaserschicht kombiniert, sodass die Konstruktion mehr als nur eine einfache Metallverkleidung darstellt.
Ja. Die Wellenform ist speziell für die flexible Verlegung von Kurvenleitungen ausgelegt. Der erforderliche Durchmesser, die Wellenform und die Biegeeigenschaften sollten entsprechend der jeweiligen Installation ausgewählt werden.
Ja. Eine entsprechende Konstruktion aus gewelltem Aluminium und Glasfaser kann als Hitzeschutzschild für Kabel, Hitzeschutzschlauch für Kabel oder hitzebeständiger Kabelschlauch entwickelt werden, wenn ihre Abmessungen und Installationsmethode auf das Kabel oder den Kabelbaum abgestimmt sind.
Ja. Durchmesser, Länge, Isolationsstruktur, Wellengeometrie und Endkonfiguration können für OEM-Anwendungen entwickelt werden.
Nein. Die Abgasrohrisolierung dient primär der Wärmeableitung an den heißen Abgaskomponenten. Ein Hitzeschild für die DEF-Leitung schützt diese vor der äußeren Wärmeeinwirkung. Beide Ansätze können innerhalb desselben Abgaswärmemanagementsystems kombiniert werden.
Wenn eine DEF-Zuleitung in der Nähe eines Abgasrohrs, eines DPF, eines SCR-Katalysators oder eines anderen Hochtemperaturbauteils verläuft, kann eine speziell angefertigte Abschirmung einen lokalen Schutz bieten, ohne die gesamte umgebende Baugruppe unnötigerweise zu isolieren.
BSTFLEX kann herstellenHitzeschilde aus gewelltem Aluminium und Glasfaserfür DEF-Einspritzleitungen, DEF-Schläuche, SCR-Dosierleitungen, Kfz-Kabelbäume und andere abgasnahe Komponenten in kundenspezifischen Durchmessern, Längen und Konfigurationen.
Bitte senden Sie uns den Leitungsdurchmesser, die erforderliche Länge, die Leitungsgeometrie, die Betriebsumgebung und den verfügbaren Einbauraum, damit wir einen kundenspezifischen Hitzeschild für Ihre Anwendung bewerten können.
