Gestricktes Drahtgewebe für Abgasbälge und flexible Abgasrohre

Gestricktes Drahtgewebe findet breite Anwendung in Abgasbälgen, flexiblen Abgasrohren, Abgasentkopplungen und anderen flexiblen Abgasverbindungsbaugruppen, bei denen die Komponente Vibrationen, Wärmeausdehnung, wiederholte Bewegungen und mechanischen Kontakt aushalten muss.

Im Gegensatz zu Drahtgewebe oder herkömmlichen geflochtenen Edelstahlschläuchen besteht Drahtgewebe aus durchgehenden Edelstahldrahtschlaufen. Diese Schlaufenstruktur ermöglicht es dem Gewebe, sich zusammenzudrücken, zu dehnen, sich gekrümmten Oberflächen anzupassen und sich mit dem Abgasbauteil zu bewegen, ohne dabei starr zu werden.

Für Anwendungen im Bereich der Automobil- und Industrieabgasanlagen kann das Sieb um einen Balg herum installiert, unter einem äußeren Geflecht positioniert, in eine Entkopplungsstruktur integriert oder je nach Abgasanlagendesign des Kunden als separate Rohrhülse gefertigt werden.

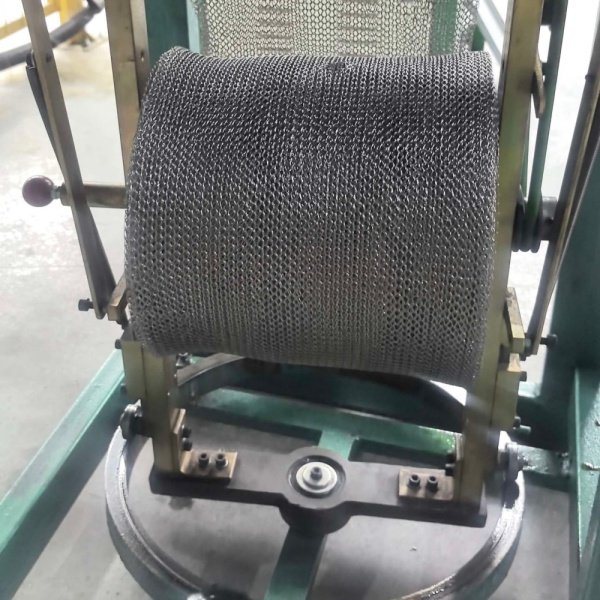

BSTFLEX stellt herEdelstahl-Strickdrahtgewebe-SchläucheFür Abgasbälge, flexible Abgasrohre und Abgasentkopplungen für Kraftfahrzeuge. Drahtdurchmesser, Hülsendurchmesser, Edelstahlgüte, Maschenweite, Drahtlitzenanzahl und Endlänge können für OEM-Projekte kundenspezifisch angepasst werden.

Wo wird gestricktes Drahtgewebe in einer Abgasflexleitung verwendet?

Es gibt keine einheitliche, universelle Konstruktion für flexible Abgasrohre. Unterschiedliche Fahrzeugplattformen, Motorkonfigurationen und Abgasanlagenhersteller verwenden unterschiedliche Kombinationen aus Faltenbälgen, Geflecht, Auskleidungen und Drahtgewebe.

Eine typische Abgasrohr-Flexleitung kann mehrere Metallschichten enthalten:

Bei einer anderen Konstruktion kann der gestrickte Netzschlauch ohne zusätzliche äußere Borte direkt um den Balg gelegt werden.

Die korrekte Maschenposition hängt von der erforderlichen mechanischen Funktion der gesamten Abgasverbindung ab. Daher sollte das Maschengewebe für Abgasbälge in der Regel zusammen mit der gesamten Flexrohrkonstruktion und nicht als separates Bauteil ausgewählt werden.

Warum Auspuffbälge eine flexible Metallgewebeschicht benötigen

Abgasbälge sind so konstruiert, dass sie Bewegungen zwischen dem Motor und dem nachgeschalteten Abgassystem aufnehmen. Während des Fahrzeugbetriebs können die Bälge gleichzeitig verschiedenen Verschiebungsarten ausgesetzt sein.

• Motorvibrationen
• Abgaspulsation
• Straßenbedingte Vibrationen
• Wärmeausdehnung
• Axiale Kompression und Extension
• Seitliche Bewegung
• Winkelabweichung
• Wiederholte Start-Stopp-Temperaturzyklen

Eine starre Metallabdeckung würde diese Bewegung behindern. Gestricktes Edelstahlgewebe ist geeignet, da sich die Maschenstruktur zusammen mit dem Balg verformen kann.

Dadurch bleibt das Gewebe in Kontakt mit der Baugruppe und ermöglicht gleichzeitig eine kontrollierte Bewegung.

Wie gestricktes Drahtgewebe zur Vibrationsdämpfung beiträgt

Eine der wichtigsten Eigenschaften von Maschengewebe ist die große Anzahl von Draht-zu-Draht-Kontaktpunkten, die durch die Maschen entstehen.

Bei Vibrationen der Abgasanlage können sich einzelne Windungen relativ zu benachbarten Windungen leicht verschieben. Dadurch entsteht Reibung zwischen den Edelstahldrahtoberflächen, wodurch ein Teil der durch die Vibration erzeugten mechanischen Energie abgebaut werden kann.

Der Grad der Dämpfung hängt von mehreren Faktoren ab, darunter:

• Drahtdurchmesser
• Anzahl der miteinander verstrickten Drähte
• Maschendichte
• Netzkompression
• Hülsendurchmesser
• Edelstahlqualität
• Einbauposition
• Wechselwirkung mit dem Balg und dem äußeren Geflecht

Aus diesem Grund können sich zwei gestrickte Netzärmel mit gleichem Außendurchmesser sehr unterschiedlich verhalten, wenn sich ihre Drahtstärke oder Strickdichte unterscheidet.

Oberflächenschutz für Abgasbälge

Dünne Edelstahlbälge sind auf Flexibilität ausgelegt, aber wiederholtes Reiben an umgebenden Metallkomponenten kann zu Verschleiß führen.

Eine gestrickte Drahtgewebeschicht kann als flexible mechanische Schnittstelle um den Balg herum dienen. Das Gewebe trägt dazu bei, die Balgoberfläche von angrenzenden Schichten zu trennen und den Kontakt über eine größere Fläche zu verteilen.

Diese Funktion kann besonders nützlich sein, wenn ein Balg mit einem äußeren Edelstahlgeflecht oder einer anderen metallischen Haltekonstruktion kombiniert wird.

Gestricktes Drahtgeflecht und Balgbewegung

Die Leistungsfähigkeit eines flexiblen Abgasrohrs hängt davon ab, dass sich der Balg innerhalb seines vorgesehenen Konstruktionsbereichs bewegen kann.

Ein korrekt dimensionierter Stricknetzärmel kann Folgendes aufnehmen:

• Axiale Kompression
• Axiale Ausdehnung
• Radialbewegung
• Begrenzte Winkelverschiebung
• Wiederholte Vibrationszyklen

Die Auswahl des Siebs sollte jedoch nicht allein anhand des Hülsendurchmessers erfolgen.

Eine zu dichte oder übermäßig engmaschige Struktur kann die Bewegungsfreiheit einschränken, während ein zu lockeres Netz möglicherweise nicht die beabsichtigte mechanische Wechselwirkung mit der Abgaskomponente herstellt.

Für eine optimale Konstruktion ist ein ausgewogenes Verhältnis zwischen Flexibilität, Metallmasse, Maschendichte und Maßgenauigkeit erforderlich.

Gestricktes Drahtgeflecht vs. Edelstahlgeflecht

Gestricktes Drahtgeflecht und Edelstahlgeflecht werden oft verwechselt, da beide an der Außenseite eines flexiblen Auspuffrohrs vorkommen können.

Sie werden durch unterschiedliche Herstellungsverfahren produziert und weisen normalerweise ein unterschiedliches mechanisches Verhalten auf.

Bei vielen Konstruktionen von flexiblen Abgasrohren stehen gestricktes Drahtgewebe und Edelstahlgeflecht nicht im Wettbewerb zueinander. Sie können kombiniert werden, da jede Struktur unterschiedliche mechanische Eigenschaften beiträgt.

Dreifach-Draht-Strickgewebe für Abgasanlagen

BSTFLEX kann gestrickte Netze herstellen, indem mehrere Edelstahldrähte gleichzeitig in den Strickprozess eingeführt werden.

Eine wichtige Konstruktion ist eineDreifachdraht-Strickgewebe, wobei drei Edelstahldrähte parallel eingefädelt und zu einer gleichen Schlaufenstruktur miteinander verstrickt werden.

Im Vergleich zu einer ähnlichen einsträngigen Strickkonstruktion enthält ein dreisträngiges Maschengewebe mehr metallisches Material in jeder einzelnen Masche.

Dies kann von Nutzen sein, wenn der Hersteller der Abgaskomponenten eine robustere Maschenstruktur, eine größere Metallmasse oder andere Kompressionseigenschaften benötigt.

Die Anzahl der Drahtlitzen sollte weiterhin entsprechend den Montageanforderungen gewählt werden. Mehr Litzen bedeuten nicht automatisch eine bessere Leistung in jedem Abgassystem.

BSTFLEX kann anpassenDreifach gestricktes Drahtgewebe für Auspuffbälgegemäß Kundenzeichnungen oder vorhandenen Mustern.

Wie der Drahtdurchmesser das Maschenverhalten beeinflusst

Der Drahtdurchmesser ist eine der wichtigsten Variablen bei der Konstruktion eines Auspuffgewirks.

Ein dickerer Edelstahldraht ergibt im Allgemeinen eine steifere und schwerere Metallstruktur, während ein feinerer Draht ein leichteres und nachgiebigeres Gewebe erzeugen kann.

Der Drahtdurchmesser beeinflusst:

• Maschensteifigkeit
• Netzgewicht
• Flexibilität der Schleife
• Druckfestigkeit
• Oberflächenkontaktfläche
• Abriebfestigkeit
• Fertige Hülsendicke

Der Drahtdurchmesser sollte daher zusammen mit der Strickdichte und der Anzahl der Fäden betrachtet werden.

Ein dicker Draht mit lockerer Maschenstruktur verhält sich möglicherweise anders als ein feinerer Draht, der in einer dichten Mehrstrangkonstruktion verwendet wird.

Warum die Maschenweite wichtig ist

Die Maschendichte beschreibt, wie viel Draht in eine bestimmte Fläche oder Länge eines Maschengewebes eingearbeitet ist.

Ein dichteres Drahtgeflecht weist im Allgemeinen mehr Draht-zu-Draht-Kontaktpunkte und eine größere Metallmasse auf. Dies kann die Dämpfungseigenschaften, die Steifigkeit und das Kompressionsverhalten verändern.

Eine offenere Strickkonstruktion bietet in der Regel eine höhere Flexibilität und ein geringeres Gewicht.

Die korrekte Dichte hängt von der vorgesehenen Position innerhalb der Auspuffflexleitung ab.

Beispielsweise kann ein direkt um einen Balg herum angebrachtes Drahtgeflecht eine andere Konstruktion erfordern als ein Drahtgeflecht, das zwischen dem Balg und einem äußeren Drahtgeflecht angeordnet ist.

Auswahl des richtigen Hülsendurchmessers

Der Hülsendurchmesser muss sorgfältig auf den Außendurchmesser des Auspuffbalgs oder des flexiblen Rohrs abgestimmt werden.

Ist das Maschengewebe zu klein, kann die Montage schwierig sein oder es kann zu einer übermäßigen Kompression des Balgs kommen.

Ist die Hülse zu groß, sitzt sie möglicherweise zu locker und interagiert nicht wie vorgesehen mit der Baugruppe.

Für die OEM-Entwicklung empfiehlt BSTFLEX Folgendes:

• Balg-Außendurchmesser
• Erforderlicher Mascheninnendurchmesser
• Fertige Ärmellänge
• Erforderliche Kompressions- oder Passformbedingung
• Zeichnung des kompletten Auspuffflexgelenks, sofern verfügbar

Edelstahl-Materialauswahl

Edelstahl wird häufig für Abgas-Strickgewebe gewählt, da er Korrosionsbeständigkeit, Hochtemperaturfähigkeit und mechanische Haltbarkeit vereint.

Typische Materialoptionen sind beispielsweise Edelstahl 304 und 316, während für spezifische OEM-Anforderungen auch andere Güteklassen in Betracht gezogen werden können.

Bei der Materialauswahl sollten folgende Aspekte berücksichtigt werden:

• Betriebstemperatur
• Oxidationsumgebung
• Streusalzbelastung
• Kondensation
• Lage der Abgasanlage
• Erforderliche Nutzungsdauer
• Kundenspezifische Materialspezifikation

Bei anspruchsvollen Abgasanlagen sollte das Material gemäß den technischen Spezifikationen des Kunden ausgewählt werden und nicht nur nach allgemeiner Korrosionsbeständigkeit.

Gestricktes Netz für Kfz-Auspuff-Entkoppler

Abgasentkopplungselemente sind so konstruiert, dass sie die Übertragung von Motorbewegungen auf das nachgelagerte Abgassystem reduzieren.

Eine typische Entkopplungsanordnung muss Vibrationen, Winkelbewegungen, axiale Verschiebungen und Wärmeausdehnung berücksichtigen und gleichzeitig den erforderlichen Abgasweg gewährleisten.

Gestricktes Netzgewebe kann in diese Konstruktion integriert werden, da seine Schlaufenstruktur eine kontrollierte Bewegung ermöglicht und viele Reibungskontaktpunkte zwischen den Drähten schafft.

Bei dieser Anwendung hängt die Leistungsfähigkeit des Netzes stark von der gesamten Entkopplungskonstruktion ab. Dieselbe Spezifikation für das gestrickte Netz sollte nicht automatisch für jede Fahrzeugplattform oder jedes Motorensystem verwendet werden.

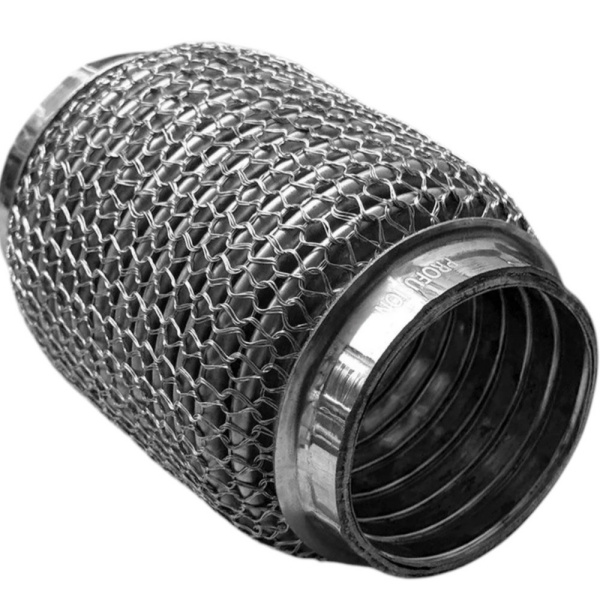

Gestricktes Netzgewebe für flexible Auspuffrohre

Flexible Auspuffrohre kommen dort zum Einsatz, wo starre Rohre die Motorbewegung und die thermische Ausdehnung nicht zuverlässig auffangen können.

Je nach Ausführung kann ein flexibles Auspuffrohr folgende Eigenschaften aufweisen:

• Wellbalg
• Innerer Interlock-Liner
• Äußeres Drahtgeflecht
• Gestricktes Drahtgeflecht
• Endmanschetten oder Schweißverbindungen

Das gestrickte Netzgewebe kann so konstruiert werden, dass es zum Balgdurchmesser passt und mit den umgebenden Schichten zusammenwirkt, ohne die Bewegung des flexiblen Rohrs zu behindern.

Ein- oder Mehrdraht-Strickkonstruktion?

Die richtige Wahl hängt von der jeweiligen Abgaskomponente ab.

Wichtig ist, dass die Anzahl der Litzen nur eine Variable ist. Eine korrekte Spezifikation umfasst auch Drahtdurchmesser, Hülsendurchmesser, Maschenweite, Endlänge und Materialgüte.

Wie man gestricktes Drahtgewebe für einen Auspuffbalg spezifiziert

Für ein neues Abgasbalg- oder Flexrohrprojekt helfen die folgenden Informationen bei der Bestimmung der geeigneten Maschengewebekonstruktion.

Eine Kundenzeichnung oder ein vorhandenes Maschenmuster ist besonders hilfreich beim Austausch eines vorhandenen Abgasgitterbauteils.

Musterbasierte Entwicklung für Abgasanlagenhersteller

Bei vielen OEM-Ersatzprojekten verfügt der Kunde nicht über eine vollständige Spezifikation des Maschengewebes.

Stattdessen könnte die verfügbare Referenz lauten:

• Eine vorhandene Netzmanschette
• Ein kompletter Auspuffbalg
• Ein Abschnitt eines flexiblen Auspuffrohrs
• Eine Zeichnung ohne Strickparameter

BSTFLEX kann das physische Muster auswerten und relevante Parameter wie Hülsenabmessungen, ungefähre Drahtkonfiguration und Strickstruktur bestätigen, bevor eine Produktionsversion entwickelt wird.

Dieser Ansatz ist besonders nützlich für Hersteller von Abgasanlagen, die eine individuelle Lösung benötigen.Auspuff-Strickdrahtgewebe-Manschetteangepasst an einen vorhandenen Faltenbalg oder ein flexibles Gelenk.

Anwendungen jenseits von Pkw

Gestricktes Edelstahlgewebe ist nicht nur auf Abgasanlagen von Pkw beschränkt.

Ähnliche flexible Abgasanforderungen können beispielsweise in folgenden Bereichen auftreten:

• Nutzfahrzeuge
• Schwerlastwagen
• Baumaschinen
• Landwirtschaftliche Geräte
• Dieselgeneratorsysteme
• Abgasrohre für Industriemotoren
• Schiffsabgasanlagen
• Industrielle flexible Abgasverbinder

In jedem Fall sollte das Maschengewebe auf den Durchmesser, den Bewegungsbereich und die mechanische Umgebung der flexiblen Verbindung abgestimmt sein.

Warum es keine universelle Spezifikation für Auspuffgewebe gibt

Die flexiblen Abgasrohrverbinder unterscheiden sich je nach Fahrzeugplattform und Hersteller erheblich.

Ein Sieb, das bei einem Balg einwandfrei funktioniert, hat möglicherweise nicht die richtige Steifigkeit, den richtigen Durchmesser oder die richtige Dichte für eine andere Baugruppe.

Die folgenden Aussagen sind daher wichtig:

• Dickeres Kabel bedeutet nicht automatisch bessere Leistung.
• Ein dichteres Netzgewebe bietet nicht automatisch eine bessere Vibrationsdämpfung.
• Mehr Drahtlitzen sind nicht immer die richtige Lösung.
• Eine engere Manschette ist nicht unbedingt besser für die Balgbewegung.

Das Abgasgewebe sollte als technisches Bauteil innerhalb der gesamten flexiblen Verbindung betrachtet werden.

Maßgefertigtes Drahtgewebe für Auspuffbälge und flexible Rohre

BSTFLEX liefert kundenspezifische Edelstahl-Drahtgewebe für Hersteller von Automobil- und Industrieabgasanlagen.

Folgende Anpassungsmöglichkeiten stehen zur Verfügung:

• Edelstahlqualität
• Drahtdurchmesser
• Ein- oder Mehrdrahtkonstruktion
• Dreifach-Drahtstrickstruktur
• Maschendichte
• Hülsendurchmesser
• Fertige Länge
• Kontinuierliches Schlauchgewebe
• Ärmel aus Netzgewebe in der gewünschten Länge
• Stichprobenbasierte Entwicklung
• Zeichnungsbasierte OEM-Fertigung

Wenn Sie einen Auspuffbalg, ein flexibles Auspuffrohr oder eine Kfz-Entkopplungsbaugruppe entwickeln, senden Sie uns Ihre Zeichnung oder Ihr Muster zusammen mit den erforderlichen Abmessungen und der Drahtspezifikation.

Fordern Sie eine maßgeschneiderte Auspuffgewebelösung an

Für ein Angebot und eine technische Bewertung benötigen wir folgende Angaben: Außendurchmesser des Abgasbalgs, erforderlicher Hülsendurchmesser, Maschenweite, Edelstahlsorte, Drahtdurchmesser, Anzahl der Drahtlitzen, Maschendichte und die erwartete Jahresmenge.

Vorhandene Abgasflexrohre oder gestrickte Maschengewebemuster können ebenfalls für Entwicklungszwecke zur Verfügung gestellt werden.
