Die Temperaturangabe für die Isolierung eines Dieselstandheizungs-Abgassystems ist nicht die Temperatur, die Sie an der Außenseite der montierten Hülle erwarten können. Ein Material hält möglicherweise die angegebene Hitzebelastung aus, während die fertige Baugruppe für den Kontakt mit Personen, Kabeln, Verkleidungen oder anderen temperaturempfindlichen Komponenten zu heiß bleibt.
Für Hersteller von Heizungskits, Fahrzeugumrüster und Bootsinstallateure ändert dieser Unterschied die Fragestellung beim Einkauf. Anstatt nur zu fragen, welcher Hitze die Isolierung standhalten kann, sollte man fragen, welche Temperaturen die installierte Baugruppe einhalten muss, wo diese Temperaturen gemessen werden und unter welchen Betriebsbedingungen.
Dieser Leitfaden konzentriert sich auf die Interpretation von Kennwerten und die Spezifikation von thermischen Prüfungen für Abgasisolierungen für Dieselheizungen und Isolierhüllen. Eine breitere Auswahl an aufschiebbaren, genähten und beschichteten Schutzvorrichtungen finden Sie im Leitfaden zur Abgasisolierung von Dieselheizungen.
Ermitteln Sie, auf welche Temperatur sich die Spezifikation bezieht
Ein Abgassystem weist mehrere Temperaturmesspunkte auf. Ein Messwert, der im Inneren des Abgasstroms aufgezeichnet wurde, kann nicht so verwendet werden, als wäre er die Temperatur der Rohrwand, der Isolieroberfläche oder einer angrenzenden Verkleidung. Jeder Standort beantwortet eine andere technische Fragestellung.
| Temperatur | Was sie beschreibt | Was sie festzustellen hilft |
|---|---|---|
| Abgastemperatur | Das im metallischen Abgasrohr strömende Gas. | Die vom Heizgerät erzeugten thermischen Bedingungen; dies ist keine direkte Messung der Außenfläche der Hülle. |
| Rohrwandtemperatur | Die Metalloberfläche unter der Isolierung an einer definierten Position. | Die lokale Belastung, der die Isolierung an der Rohrschnittstelle ausgesetzt ist. |
| Außenschichttemperatur der Isolierung | Die freiliegende Außenseite der montierten Hülle oder Abdeckung. | Der Oberflächenzustand in Bezug auf Kontaktrisiken und die umliegende Wärmeübertragung. |
| Temperatur benachbarter Komponenten | Ein ausgewählter Ort an Kabeln, Verkleidungen, einer Platte oder einer anderen geschützten Komponente. | Ob diese Komponente innerhalb ihrer eigenen zulässigen Betriebsbedingungen bleibt. |
| Örtliche Umgebungstemperatur | Die umgebende Luft an einer dokumentierten Position, fern von direktem Kontakt mit heißen Teilen. | Die Umgebung, in der die anderen Messwerte ermittelt wurden. |
Geben Sie neben der Temperatur auch die Messposition an. Ein Messwert, der neben einer freiliegenden Metallverbindung aufgenommen wurde, sollte nicht mit einem Messwert verglichen werden, der in der Mitte eines vollständig bedeckten geraden Abschnitts ermittelt wurde.
Trennung von Dauertemperaturen und kurzfristiger Belastung
Eine Dauertemperaturbeständigkeit bezieht sich auf eine anhaltende Belastung gemäß der angegebenen Materialspezifikation. Ein Spitzenwert oder eine kurzfristige Belastung bezieht sich auf einen begrenzten Expositionszeitraum. Keiner von beiden sollte ohne die zugrundeliegende Dauer, die Testbedingungen und die Abnahmekriterien interpretiert werden.
Fragen Sie, welche Eigenschaften nach dem Erhitzen erhalten bleiben müssen. Optische Integrität, Flexibilität, Maßhaltigkeit und die Fähigkeit, die Abdeckung aufrechtzuerhalten, sind unterschiedliche Anforderungen. Eine Probe, die keine sichtbaren Brandspuren aufweist, hat nicht zwangsläufig eine geeignete Langzeit-Leistungsfähigkeit unter Beweis gestellt.

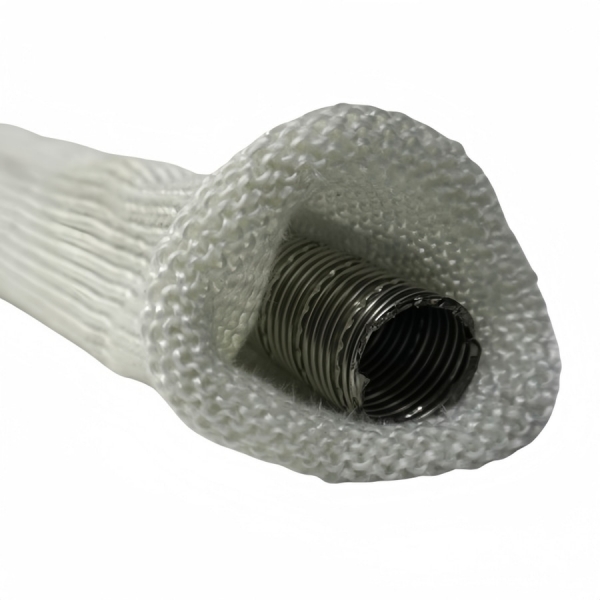

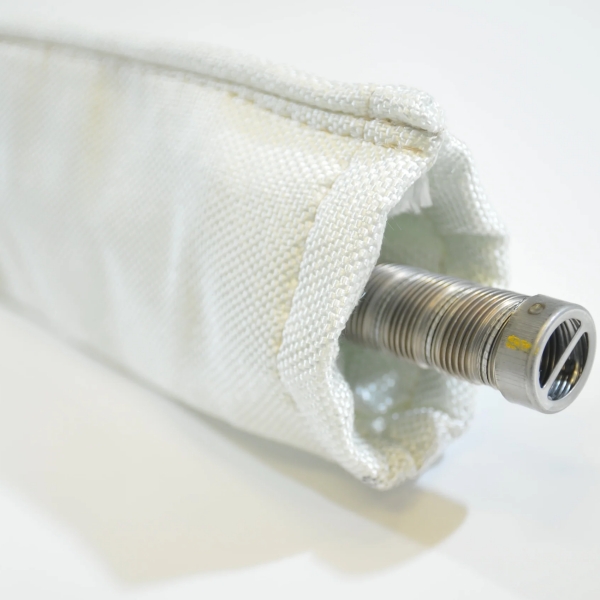

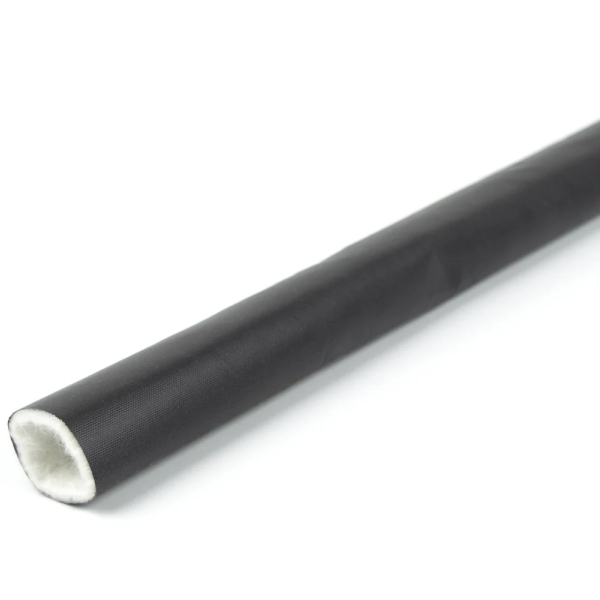

Die BSTFLEX Diesel Heater Exhaust Insulation Lagging verwendet eine gestrickte E-Glas-Glasfaser-Konstruktion. Bestätigen Sie für eine Produktionsspezifikation die ausgewählte Hüllenqualität und deren dokumentierte Expositionsgrenzwerte, anstatt einen generischen Glasfaser-Temperaturwert auf jedes Endprodukt anzuwenden.

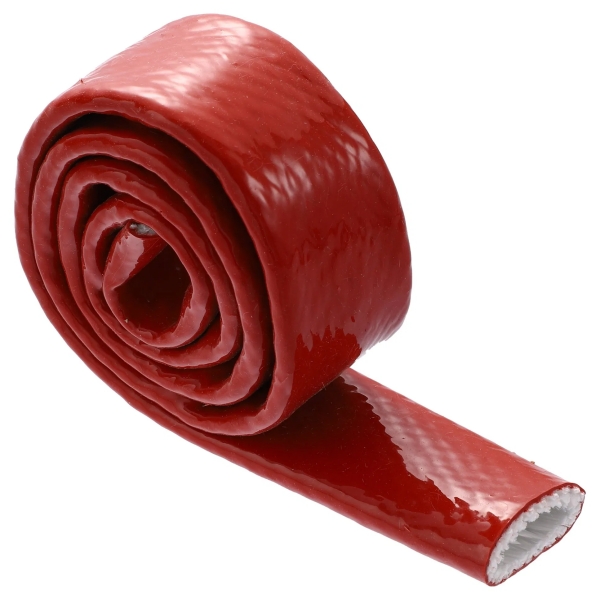

Wenn eine Baugruppe eine Beschichtung, einen Außenmantel, Nähte oder Befestigungselemente enthält, bewerten Sie diese Materialien bei ihren eigenen lokalen Temperaturen. Eine Einstufung für die Basisfaser qualifiziert nicht automatisch die gesamte Baugruppe.
Warum dieselbe Hülle unterschiedliche Oberflächentemperaturen aufweisen kann
Eine Materialbezeichnung beschreibt nicht den gesamten Wärmeübertragungspfad. Zwei Installationen, die dieselbe Glasfaser-Abgashülle verwenden, können sich hinsichtlich Wärmezufuhr, Abdeckung, umgebendem Luftstrom und Gehäusetemperatur unterscheiden.
Installierte Dicke und Abdeckung
Erfassen Sie den Zustand der Umhüllung nach der Montage. Dehnung, lokale Kompression, Lücken oder Faltenbildung können den Wärmepfad verändern. Die nominale Wandstärke allein beschreibt nicht jede Position an einer Biegung oder Halterung.
Rohrtemperatur und Betriebszyklus
Vergleichen Sie gleichwertige Heizungsbetriebsbedingungen. Ein während der Aufwärmphase erfasster Messwert sollte nicht so dargestellt werden, als beschreibe er den Dauerbetrieb oder die höchste während des gesamten Zyklus erreichte Temperatur.
Luftbewegung und Gehäusezustand
Ein offener Prüfstand und ein geschlossener Geräteraum weisen unterschiedliche Wärmeabfuhrbedingungen auf. Dokumentieren Sie die Belüftung und die Position der Zugangsklappen, ohne den erforderlichen Luftstrom des Heizgeräts zu behindern.
Lokale Metallverbindungen
Unbedeckte Armaturen, Halterungen und Übergänge können andere thermische Bedingungen schaffen als der isolierte Rohrabschnitt. Beurteilen Sie die montierte Strecke, anstatt nur den kühlsten Messpunkt auszuwählen.
Spezifizieren Sie die Leistung der installierten Baugruppe und nicht nur die Temperaturbeständigkeit des Textils.Ein nützliches Abnahmeprotokoll verknüpft Materialidentität, Installationsgeometrie, Betriebsbedingungen und gemessene Temperaturen.
Richten Sie die thermische Prüfung an der tatsächlichen Heizungsinstallation aus
Das Folgende ist ein Vorschlag für einen OEM-Vergleichs- oder Qualifizierungsplan, keine universelle Prüfnorm. Der Heizgerätehersteller und der zuständige Systemingenieur sollten die Betriebsbedingungen, die Sensoranordnung und die Akzeptanzgrenzen vor der Prüfung genehmigen.
| Testvariable | Erfassen oder steuern | Grund |
|---|---|---|
| Heizgerätekonfiguration | Heizgerätemodell, relevante Einstellungen und Betriebsablauf. | Unterschiedliche Wärmezufuhren können die Wirkung der Isolierung überdecken. |
| Abgasbaugruppe | Rohrmaterial, Geometrie, Anschlüsse, Halterungen und abgedeckte Abschnitte. | Der Vergleich sollte eine gleichwertige Installation verwenden. |
| Dämmstoffprobe | Materialreferenz, Chargenkennzeichnung, installierte Abdeckung und Befestigungsmethode. | Das Ergebnis muss auf die geprüfte Konstruktion rückführbar sein. |
| Umgebung | Örtliche Umgebungstemperatur, Lüftung und Zustand der Umhausung. | Veränderungen der Umgebung beeinflussen die Wärmeübertragung. |
| Messanordnung | Sensortyp, Messbereich, Befestigungsmethode und markierte Messpositionen. | Ergebnisse müssen vergleichbare Orte und Methoden beschreiben. |
| Prüfdauer | Aufwärmphase, Beobachtungsintervall, vereinbartes Stabilitätskriterium und Abschaltbeobachtung, sofern relevant. | Eine kurze Momentaufnahme kann ein späteres Temperaturmaximum übersehen. |
| Bestandskriterien | Projektspezifische Oberflächen- und Bauteilgrenzwerte, einschließlich Messunsicherheit. | Ein Temperaturmesswert ist erst dann eine Bestehungs-/Nichtbestehensentscheidung, wenn die Kriterien definiert sind. |
Verwenden Sie qualifiziertes Personal und einen kontrollierten Prüfaufbau. Betreiben Sie eine Anlage nicht ohne die erforderliche Schutzkleidung bzw. den erforderlichen Schutz, nur um einen Vergleich mit blanken Rohren zu erhalten. Wo der genehmigte Plan vergleichende Prüfungen zulässt, ändern Sie jeweils nur eine definierte Variable und halten Sie die anderen Bedingungen konstant.
Vorsicht bei der Messung von reflektierenden Metalloberflächen
Infrarotthermometer und Wärmebildkameras leiten die Temperatur aus der emittierten Strahlung ab. Glänzende Edelstahl- und Aluminiumoberflächen können irreführende Messwerte liefern, wenn Emissionsgrad und reflektierte Strahlung nicht korrekt gehandhabt werden. Dieselbe Geräteeinstellung sollte nicht automatisch für blankes Metall, Glasfasergewinde bzw. Glasfasergewebe und einen beschichteten Außenmantel verwendet werden.
Verwenden Sie für die Abnahmeprüfung eine für die tatsächliche Oberfläche geeignete Messmethode. Dies kann korrekt installierte Kontaktsensoren oder ein für diese Oberfläche und diesen Temperaturbereich validiertes Infrarotverfahren umfassen. Dokumentieren Sie Geräteeinstellungen, Zielgröße und Messabstand, sofern relevant.
Verwenden Sie kein gewöhnliches Isolierband oder einen unqualifizierten Klebemarkierungspunkt auf einem heißen Auspuffrohr, nur um ein Messziel zu erzeugen. Jachwere Oberflächenbehandlung oder jedes Befestigungsmaterial muss für die jeweilige Beanspruchung vor Ort ausgelegt sein und darf die Installation nicht beeinträchtigen.
Verwandeln Sie eine Materialbewertung nicht in eine Aussage zur Berührungssicherheit
Isolierte Anlagen können dennoch Verbrennungen bei Berührung verursachen. Das Berührungsrisiko hängt von mehr als nur einem Temperaturwert ab: Auch das Oberflächenmaterial, die Kontaktdauer und die erwartete Benutzerinteraktion spielen eine Rolle. Dass eine Hülle bei einer Hochtemperaturbelastung intakt bleibt, beweist nicht, dass ihre Außenseite sicher zu handhaben ist.
Dort, wo Personen den Auspuffbereich während der Nutzung oder Wartung berühren könnten, müssen das Berührungsszenario und etwaige Schutzanforderungen bereits bei der Konstruktion festgelegt werden. Validieren Sie eine heiße Oberfläche nicht durch Berühren. Der Wartungszugang muss den Abschalt- und Abkühlungsanweisungen des Heizgeräts folgen.
Das Temperaturlimit einer benachbarten Komponente ist eine weitere, separate Anforderung. Ein Kabelmantel, ein Kunststoffstecker und eine Innenverkleidung können unterschiedliche zulässige Bedingungen aufweisen; verwenden Sie die jeweils geltenden Komponentenspezifikationen anstelle eines einzigen allgemeinen Limits für den gesamten Einbauraum.
Schreiben Sie eine Akzeptanzanforderung, die überprüft werden kann
Eine Anfrage wie „Hochtemperatur-Abgasmanschette“ identifiziert eine Produktfamilie, definiert jedoch kein thermisches Ergebnis. Eine sinnvollere Anforderung beschreibt sowohl die Materialeignung als auch die vorgesehenen Betriebsbedingungen.
Beispielspezifikationstext:Die Abgasisolierungsbaugruppe ist auf der genehmigten Heiz- und Abgaskonfiguration zu bewerten. Zeichnen Sie die Temperaturen an den Rohrschnittstellen, der äußeren Isolierungsoberfläche, der lokalen Umgebung und den festgelegten angrenzenden Bauteilen während des gesamten vereinbarten Betriebsablaufs auf. Die maximal gemessenen Temperaturen müssen nach Berücksichtigung der Messunsicherheit die projektspezifischen Grenzwerte einhalten. Überprüfen Sie nach den vereinbarten thermischen Zyklen die Abdeckung, die Befestigung und den physischen Zustand. Dokumentieren Sie die getestete Materialreferenz, die Einbaumaße und alle Abweichungen von der genehmigten Konfiguration.
Das Projekt muss die tatsächlichen Grenzwerte, die Taktanzahl und den Betriebsablauf liefern. Dieser Wortlaut bedeutet nicht, dass ein bestimmtes BSTFLEX-Produkt bereits den Test eines Kunden bestanden hat oder eine spezifische Installationsgenehmigung besitzt.
Temperaturreduzierung berichten, ohne das Ergebnis zu übertreiben
Eine Aussage wie „reduziert die Temperatur um 70 %“ ist ohne eine definierte Referenz, einen Messort und eine Testbedingung nicht aussagekräftig. Ein direkt aus Celsius-Werten berechneter Prozentsatz ist als allgemeines Maß für die Isolationswirksamkeit besonders ungeeignet, da der Celsius-Nullpunkt keine absolute thermische Referenz darstellt.
Bevorzugen Sie einen Bericht, der die gemessenen Temperaturen, die Differenz zwischen vergleichbaren Messwerten, die lokalen Umgebungsbedingungen und die Messunsicherheit ausweist. Geben Sie an, ob sich der Vergleich auf die Außenseite der Schutzhülle, eine benachbarte Platte oder einen anderen definierten Punkt bezieht. Stellen Sie eine Reduzierung an einer Stelle nicht als Garantie für alle benachbarten Komponenten oder alle Heizungsbetriebsarten dar.
Thermische Leistung ersetzt weder Sicherheitsabstände noch die Abgasabdichtung
Befolgen Sie die Anforderungen des Heizungsherstellers bezüglich Abgasführung, Trennung, Durchführungen, Halterungen und Ableitung. Eine Isolierhülle erlaubt nicht automatisch einen geringeren Abstand, den Kontakt mit Kraftstoffleitungen oder Verkabelungen oder die Verlegung durch einen ansonsten ungeeigneten Raum.
Das Metallabgasrohr und die zugelassenen Verbindungen enthalten die Verbrennungsgase. Eine Textilummantelung ist keine gasdichte Reparatur und darf nicht verwendet werden, um eine undichte Verbindung abzudecken, anstatt sie zu korrigieren. Verbindungsintegrität und Wärmeschutz erfordern separate Prüfungen.
Beurteilen Sie bei Bootsinstallationen die angegebene Marine-Abgasanordnung, anstatt eine Schutzhülle als Genehmigung für die Verwendung unter Deck zu betrachten. Halten Sie die erforderlichen Entwässerungs-, Inspektionszugangs- und Belüftungseinrichtungen funktionsfähig.
Überprüfen Sie die Schutzhülle nach thermischer Wechselbeanspruchung erneut
Vergleichen Sie die Installation vor und nach den vereinbarten Heizzyklen als vorgeschlagenen Teil eines Qualifizierungsplans. Achten Sie auf Verschiebungen aus dem geschützten Bereich, freiliegende Rohre, Ausdünnungen an den Halterungen, beschädigte Kanten oder Veränderungen, die verhindern, dass die Schutzhülle in ihrer vorgesehenen Position bleibt.
Erfassen Sie Feuchtigkeit, Ölkontamination oder sonstige Betriebseinwirkungen getrennt von der trockenen thermischen Prüfung. Ein Hitzebeständigkeitsergebnis begründet keine Witterungsbeständigkeit, Beständigkeit gegen Verunreinigungen oder Lebensdauer. Wenn diese Bedingungen von Bedeutung sind, nehmen Sie entsprechende Materialnachweise und zusätzliche Bewertungen in die Projektanforderungen auf.
Beziehen Sie das Rohr und die Dämmung als getrennte Komponenten

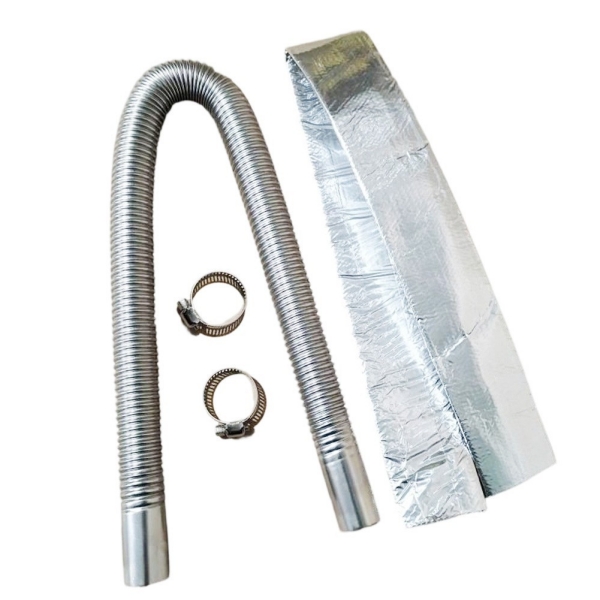

BSTFLEX führt Flexibler Edelstahl-Standheizungs-Abgasschlauch für die Abgasführung und das separate Dämmprodukt aus Glasfasergestrick für den externen Wärmeschutz auf. Spezifizieren Sie beide Komponenten, damit Rohrgeometrie, Passform der Hülle und der verfügbare Bauraum gemeinsam überprüft werden können.
Das breitere Sortiment für Hitzeschutzschläuche und Warmluftführungen enthält auch Produkte für andere Teile des Heizungssystems. Halten Sie die Bestellbeschreibungen getrennt: Warmluftrohr-Dämmung für die Kabine und Verbrennungsabgas-Dämmung sind nicht austauschbar, nur weil beide als Heizungsdämmung bezeichnet werden.
Senden Sie die Betriebsbedingungen mit Ihrer Anfrage zur Abgasdämmung
Für eine Überprüfung der Heizungsabgasdämmung geben Sie bitte die Heizungsbezeichnung, den Außendurchmesser des Abgasrohrs, die isolierte Länge, Installationsfotos und den verfügbaren Freiraum an. Ergänzen Sie die bekannte Rohrtemperatur oder Anforderungsstufe, den lokalen Umgebungstemperaturbereich, den erwarteten Betriebszyklus und alle festgelegten Grenzwerte für zugängliche Oberflächen oder benachbarte Bauteile.
Geben Sie für OEM-Lieferungen die erforderliche Mustersatzzahl, Produktionsmenge, das Verpackungsformat und die für die Freigabe benötigten technischen Dokumente an. Bestätigen Sie den vorgeschlagenen Aufbau und die verfügbaren Nachweise, bevor Sie die Produktionsspezifikation freigeben.
Senden Sie Ihre Spezifikation für die Abgasdämmung an BSTFLEX
FAQ: Temperaturbeständigkeit von Heizungsabgasdämmungen
Bedeutet eine hohe Temperaturbeständigkeit, dass eine Abgashülle berührungssicher ist?
Nein. Die Temperaturbeständigkeit eines Materials sagt nichts über die Außenflächentemperatur der installierten Hülle aus. Das Berührungsrisiko muss für die tatsächliche Oberfläche, die Betriebsbedingungen und die voraussichtliche Kontaktberührungsdauer bewertet werden.
Wie stark senkt eine Dieselheizungs-Abgasdämmung die Oberflächentemperatur?
Es gibt keine pauschale Reduzierung, die für jede Installation gilt. Sie hängt von der Rohrtemperatur, der angebrachten Dämmung, der Abdeckung, der Umgebung und dem Messort ab. Fordern Sie Ergebnisse für einen repräsentativen Aufbau und festgelegte Prüfbedingungen an.
Kann ich ein blankes Metallrohr und ein isoliertes Rohr mit denselben Infrarot-Thermometer-Einstellungen vergleichen?
Nicht ohne Überprüfung der Messmethode. Reflektierendes Metall, Glasfaser und beschichtete Oberflächen können unterschiedliche Emissionsgrade aufweisen. Verwenden Sie Einstellungen oder Kontaktmessungen, die für die zu prüfende Oberfläche validiert wurden.
Was sollte ein OEM-Prüfbericht für Abgasdämmungen enthalten?
Geben Sie Materialreferenz, Heizungskonfiguration, Geometrie der Installation, Betriebsablauf, Umgebungsbedingungen, Sensorpositionen, gemessene Temperaturen, Akzeptanzgrenzen und Ergebnisse der Inspektion nach dem Test an. Machen Sie Angaben zur Methode und zur Messunsicherheit.
