Luftspalt und Montage des Abgas-Hitzeschilds: Was OEM-Käufer spezifizieren sollten

Oct 24, 2026

Ein Hitzeschild aus Metall für Abgasanlagen funktioniert nicht isoliert. Seine Position relativ zum heißen Bauteil, die Art der Montage und der um seine Kanten verfügbare Freiraum können genauso wichtig sein wie das Blechmaterial selbst.

Bei einem OEM-Projekt bleiben bei der ausschließlichen Angabe „Edelstahl-Hitzeschild“ oder „Aluminium-Hitzeschild“ mehrere kritische Fragen unbeantwortet. Soll das Hitzeschild mit Abstand zum Krümmer oder Turbolader montiert werden? Wo befinden sich die Befestigungspunkte? Welches Bauteil muss geschützt werden? Wie viel Einbauraum steht zur Verfügung, nachdem sich die Abgasanlage bewegt und ausgedehnt hat?

BSTFLEX fertigt starre Hitzeschilde für Abgasanlagen, darunter das Exhaust Manifold Heat Shield und das Stamped Turbocharger Heat Shield. Bei kundenspezifischen Projekten sollten Luftspalt und Montagedetails als Teil der Komponentenspezifikation behandelt werden, anstatt sie erst hinzuzufügen, nachdem die Form des Hitzeschilds bereits finalisiert wurde.

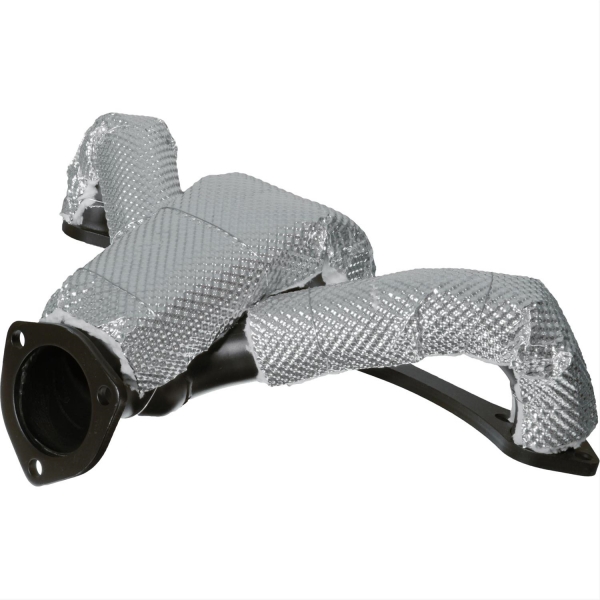

exhaust manifold heat shield

Beginnen Sie mit dem Bauteil, das geschützt werden muss

Die erste Zeichnungsmarkierung muss nicht unbedingt das Hitzeschild sein. Identifizieren Sie das Teil, das in einem akzeptablen thermischen Zustand verbleiben muss.

Typische Bauteile in der Nähe können umfassen:

  • elektrische Steckverbinder und Kabelbäume;
  • Gummi- oder Polymerschläuche;
  • Sensoren und Aktoren;
  • Fahrzeugboden- oder Karosserieteile;
  • Kunststoffabdeckungen;
  • Luftansaugkomponenten;
  • Halterungen und elektronische Module.

Markieren Sie die Beziehung zwischen diesem Bauteil und dem Abgaskrümmer, Turbolader oder Rohr. Dies legt die Richtung der thermischen Einwirkung fest und hilft zu bestimmen, wo das Hitzeschild tatsächlich eine Abdeckung benötigt.

Ein größeres Hitzeschild ist nicht automatisch ein besseres Hitzeschild. Eine Vergrößerung seiner Fläche kann den Wartungszugang behindern, die Belüftung verringern, Gewicht hinzufügen oder die Außenfläche näher an ein anderes temperaturempfindliches Teil bringen. Die erforderliche Abdeckung sollte sich nach dem zu lösenden thermischen Problem richten.


Der Luftspalt ist eine Designvariable, keine universelle Zahl

Ein exhaust heat shield air gap ist der Abstand zwischen dem heißen Bauteil und einem Hitzeschild, das so konstruiert ist, dass es mit Abstand dazu steht. Dieser Abstand kann dazu beitragen, die direkte Wärmeübertragung zu unterbrechen, und bietet Raum zwischen der Abgasoberfläche und der äußeren Barriere.

Es gibt keine einheitliche Luftspaltabmessung, die in jedes Krümmer-, Turbolader- oder Abgasrohrprojekt kopiert werden sollte. Der geeignete Abstand hängt vom vollständigen Design ab, einschließlich:

  • Temperatur der Wärmequelle;
  • Material und Konstruktion des Hitzeschilds;
  • Form und Abdeckung des Hitzeschilds;
  • Luftstrom um die Baugruppe;
  • Befestigungsmaterial;
  • Temperaturlimit des geschützten Bauteils;
  • verfügbarer Bauraum;
  • Bewegung und thermische Ausdehnung.

Die Zeichnung sollte daher das erforderliche installierte Verhältnis zeigen, anstatt sich auf eine informelle Anweisung wie „lassen Sie etwas Platz hinter dem Hitzeschild“ zu verlassen.

Wenn der Kunde bereits ein validiertes Originaldesign hat, behalten Sie dessen kritisches Abstands- und Montagekonzept bei, es sei denn, eine überarbeitete Konfiguration wurde bewertet. Wenn BSTFLEX ein Angebot auf Basis einer neuen Zeichnung oder eines Musters erstellt, identifizieren Sie, welche Freiräume feste Anforderungen sind und welche während der Entwicklung überprüft werden können.


Messen Sie den Freiraum an der engsten Stelle

Ein Hitzeschild hat möglicherweise in seiner Mitte viel Platz, berührt aber das Abgas um eine geformte Kante, einen Befestigungsansatz oder eine Biegung herum fast. Der nominelle Abstand zwischen zwei breiten Oberflächen beschreibt diese lokalen Bedingungen nicht.

Markieren Sie für eine Zeichnungsprüfung die kritischen Abschnitte und geben Sie den minimal zulässigen Freiraum an diesen Stellen an. Nützliche Schnittansichten umfassen:

  • den engsten Punkt zwischen Krümmer und Hitzeschild;
  • den Bereich um jedes Befestigungselement;
  • die Kante, die Kabeln oder Schläuchen am nächsten ist;
  • das Turbinengehäuse und der Stellerbereich;
  • die Schnittstelle zwischen einem Krümmerblech und einem Turboladerblech;
  • benachbarte Abgasflansche oder Sensormanschetten.

Unterscheiden Sie außerdem zwischen heißseitigem Abstand und kaltseitigem Abstand. Ein Hitzeschild kann den Auspuff zwar korrekt freihalten, aber dennoch zu nah an der Komponente sitzen, die es schützen soll.

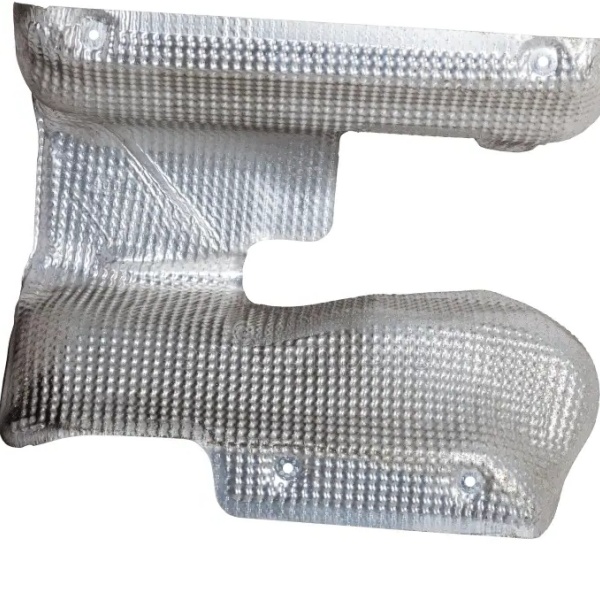

exhaust manifold heat shield

Kalter Abstand ist nicht die gesamte Montage

Messungen an einer stehenden, kalten Baugruppe stellen nur eine Bedingung dar. Abgaskomponenten, Halterungen und benachbarte Strukturen können ihre Position verändern, wenn die sich Temperaturen erhöhen oder sich der Motor unter Betriebslasten bewegt.

Für kritische Installationen sollte das verantwortliche Ingenieursteam die Bewegung, die berücksichtigt werden muss, sowie die Bereiche, in denen ein Kontakt inakzeptabel ist, ermitteln. Dies kann thermische Ausdehnung, Motorbewegung, Vibration oder Bewegung an angrenzenden Abgasanschlüssen umfassen.

Biegen Sie ein Serien-Hitzeschild nicht absichtlich gegen die heiße Komponente, nur um anderswo zusätzlichen Abstand zu gewinnen, es sei denn, diese Änderung wurde genehmigt. Die geänderte Form kann den vorgesehenen Abstand, die Befestigungslast und den Wärmepfad verändern.


Befestigungspunkte können zu Wärmepfaden werden

Ein Metallschild kann über den größten Teil seiner Fläche Abstand zum Abgas haben, während es über Halterungen, Schrauben oder geformte Laschen verbunden ist. Diese Befestigungspunkte stellen mechanische Verbindungen zwischen Teilen der Baugruppe her und müssen bei der thermischen Konstruktion berücksichtigt werden.

Das bedeutet nicht, dass jeder Befestigungspunkt ein isolierendes Abstandsstück erfordert. Es bedeutet, dass die Befestigungsanordnung als Teil des Systems bewertet und nicht als zusammenhanglose Hardware behandelt werden sollte.

Für eine Ausstattungsspezifikation für den Abgashitzeschild, identifizieren Sie:

Befestigungselement Was definiert werden sollte
Montageort Referenzfläche, Dom, Halterung oder freigegebener Befestigungspunkt
Loch oder Langloch Geometrie, Position und ob eine Bewegung absichtlich zulässig ist
Distanzstück oder Abstandshalter Teilenummer, Abmessungen und Montageposition, sofern zutreffend
Befestigungselement Angegebenen Typ und die geltende Montageanforderung
Abschirmungslasche Geformte Geometrie, Ausrichtung und Freiraum um angrenzende Teile
Servicezugang Erforderlicher Raum zum Installieren und Entfernen des Befestigungselements

Erfinden Sie kein generisches Schraubenanzugsmoment, keinen Unterlegscheibenstapel und keine Abstandshalterhöhe für ein kundenspezifisches Projekt. Diese Details gehören zur freigegebenen Montagespezifikation.


Eine Montagefahne ist Teil der geformten Komponente

Die geformte Lasche ist oft der Punkt, an dem das flache Blech zu einem funktionellen Automobilteil wird. Ihr Winkel, Übergangsradius und Verhältnis zum Schildkörper beeinflussen, ob das Schild in der vorgesehenen Position sitzt.

Wenn die Lasche durch die Schraube in Position gezogen wird, weil sie nicht natürlich mit dem Montagepunkt ausgerichtet ist, kann das montierte Schild ungewollte Spannungen aufweisen. Wenn eine Lasche zu flexibel ist, bewegt sich das Schild möglicherweise übermäßig. Wenn sie zu steif oder schlecht positioniert ist, kann die Montage schwierig werden.

Fügen Sie für die Serienfertigung die Laschengeometrie in die Zeichnung und den Prüfplan ein, anstatt nur die Abmessungen der Außenschale zu überprüfen.

Dies ist besonders wichtig für das BSTFLEX gestanzte Abgaskrümmer-Hitzeschild, wobei Befestigungselemente und die geformte Schale als eine Komponente betrachtet werden sollten.

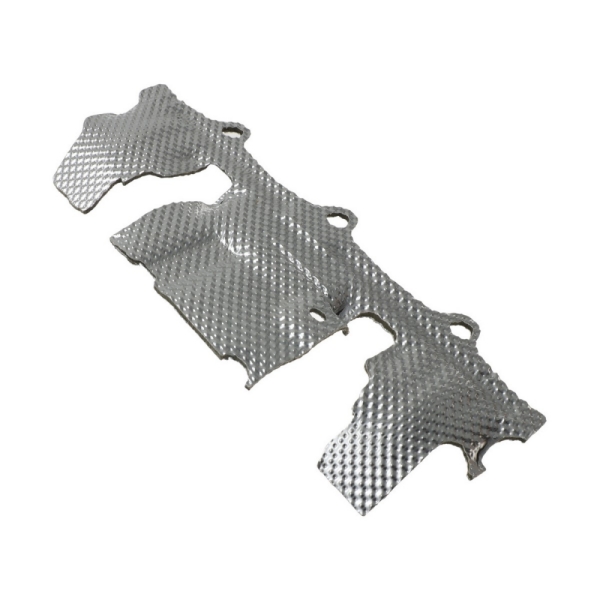

exhaust manifold heat shield

Langlöcher und übergroße Löcher benötigen einen definierten Zweck

Langlöcher können bei der Konstruktion von Hitzeschilden nützlich sein, aber ein Langloch sollte nicht einfach deshalb hinzugefügt werden, weil sich ein rundes Loch beim ersten Versuch als schwer montierbar erwiesen hat.

Wenn eine Zeichnung ein Langloch verwendet, definieren Sie, warum es existiert und welche Bewegungs- oder Verstellrichtung damit ermöglicht werden soll. Der Lieferant muss außerdem wissen, welches Ende, welche Mittellinie oder welcher Bezugspunkt die Prüfung steuert.

Ebenso kann das Vergrößern jedes Lochdurchmessers zur Erleichterung der Montage die Positionsgenauigkeit verringern. Wenn ein Muster wiederholte manuelle Einstellungen erfordert, bevor die Befestigungselemente übereinstimmen, untersuchen Sie die tatsächliche Geometrie, bevor Sie diese Anpassungen in Produktionsmaße umwandeln.


Verwenden Sie das Schild nicht, um eine Fehlausrichtung des Auspuffs zu korrigieren.

Das Hitzeschild ist keine strukturelle Strebe für den Krümmer, den Turbolader oder das Auspuffrohr. Seine Befestigungspunkte sollten das Schild positionieren, ohne dazu verwendet zu werden, die Abgasanlage in ihre Position zu zwingen.

Wenn der Krümmer, der Turboladeranschluss oder die Halterung bereits fehlausgerichtet ist, beheben Sie diesen Zustand separat. Die Konstruktion des Hitzeschilds um ein falsch montiertes Referenzteil herum kann das Problem bei jedem Serienbauteil reproduzieren.

Fotografieren Sie bei Ersatzteilprojekten das Originalteil vor dem Ausbau in seiner eingebauten Position. Dokumentieren Sie, ob das Muster verzogen, gerissen oder zuvor modifiziert wurde. Betrachten Sie beschädigte Geometrien nicht automatisch als beabsichtigte Serienform.


Direkt montierte und abgesetzte Hitzeschilde sollten nicht verwechselt werden

Einige thermische Metallbarrieren sind mit einem kontrollierten Abstand zur Wärmequelle konstruiert. Andere Hitzeschildkonstruktionen sitzen möglicherweise viel näher an einem Bauteil oder integrieren eine Isolierung in die Baugruppe.

Diese Konzepte sollten nicht vermischt werden, nur weil beide Produkte aus formbarem Metall hergestellt sind.

Geben Sie bei einer Angebotsanfrage an, ob es sich bei der Anforderung um Folgendes handelt:

  • einen freistehenden Strahlungshitzeschild;
  • einen geformten Schild mit einer Isolierschicht;
  • einen direkt an einem definierten Bauteil befestigten Schild;
  • eine äußere Metallschale, die eine andere Isolierkonstruktion umgibt.

BSTFLEX liefert auch andere Produkte zum thermischen Abgasmanagement außerhalb von C27. Für einen breiteren Vergleich von Metallschildern, Matten, Auskleidungen und Rohrstoffisolierungen siehe den Leitfaden für Abgashitzeschilde und -isolierungen.

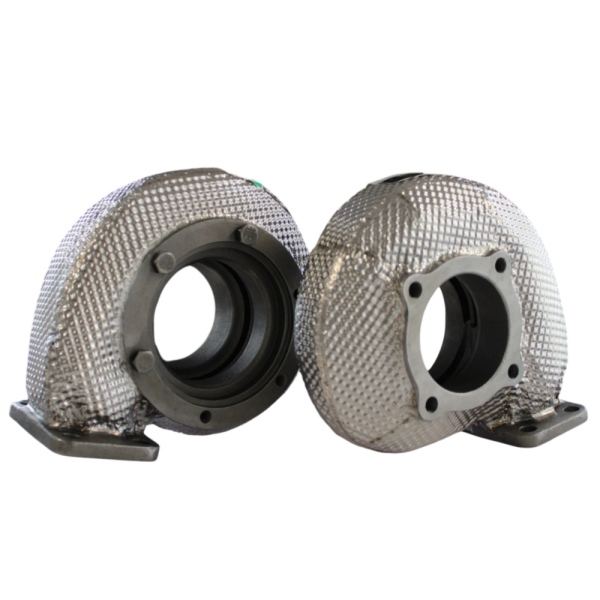

Turbocharger-Hitzeschilde benötigen sowohl Zugang als auch Abdeckung

Ein Metall-Hitzeschild für Turbolader muss möglicherweise um eine kompakte Kombination aus Turbinengehäuse, Abgaseinlass, Auslassanschluss, Aktuatorsystem sowie Öl- oder Kühlmittelleitungen passen.

Die Zeichnung sollte zeigen, welche dieser Bereiche zugänglich bleiben müssen. Ein Schild, das eine hervorragende Abdeckung bietet, aber ein Aktuatorgestänge, Befestigungselement oder Wartungsanschluss blockiert, ist keine fertige Lösung.

Für den BSTFLEX gestanzten Turbolader-Hitzeschild übermitteln Sie die installierte Turboladerkonfiguration anstelle eines alleinigen Fotos des Turbinengehäuses. Montage- und Freigabeentscheidungen hängen von der umgebenden Baugruppe ab.

Dort, wo das Turboladerschild auf ein Krümmerschild trifft, identifizieren Sie die Grenze zwischen den beiden Teilen. Gehen Sie nicht davon aus, dass ein Überlappen immer vorteilhaft ist. Die Schnittstelle kann Freiraum, Wartungszugang und Montagereihenfolge beeinflussen.

exhaust manifold heat shield

Auspuffrohr-Hitzeschilde bringen ein anderes Montageproblem mit sich

Ein rohrmontiertes Schild kann Halterungen oder Klemmen anstelle von festen Gussösen verwenden. Der Monteur benötigt dann genügend gerade Rohrlänge für die Hardware und genügend Raum in der Umgebung, um das Schild zu positionieren.

Flansche, Schweißnähte, Biegungen, Sensoren und Flexstücke können den nutzbaren Montageplatz verringern, selbst wenn der nominale Rohrdurchmesser korrekt ist.

Für diese Art von Anwendung siehe den BSTFLEX Größen- und Montageleitfaden für Auspuffrohr-Hitzeschilde. Dieser behandelt Rohrdurchmesser, Schildausrichtung und klemmenbasierte Installation getrennt von gestanzten Krümmer- und Turboladerschildern.


Installation vor der Freigabe der Produktion prüfen

Das erste Muster sollte in der vorgesehenen Baugruppe überprüft werden, nicht nur auf einer Werkbank.

Eine praktische Installationsüberprüfung kann Folgendes erfassen:

  • ob jeder Befestigungspunkt ohne übermäßige Kraft ausrichtet;
  • den minimalen Abstand zur heißen Seite an festgelegten Orten;
  • Mindestabstand zum geschützten Bauteil;
  • Zugang zu Befestigungselementen und Servicestoffen;
  • Kontakt oder Beeinflussung benachbarter Teile;
  • Ausrichtung des Hitzeschilds nach dem Festziehen;
  • Freiraum für die erforderliche Bauteilbewegung;
  • jegliche während der Installation vorgenommene manuelle Biegung oder Anpassung.

Wenn das Muster angepasst werden muss, dokumentieren Sie die Änderung und aktualisieren Sie die Zeichnung vor der Wiederaufnahme der Produktion. Genehmigen Sie die unmodifizierte Zeichnung nicht, während Sie sich auf undokumentierte Werkstattanpassungen verlassen.


Thermische Validierung erfordert definierte Messpunkte

Ein Luftspalt sollte letztendlich eine messbare thermische Anforderung unterstützen. Definieren Sie, was unter einer bestimmten Temperatur bleiben muss und wo diese Temperatur gemessen wird.

Mögliche Messorte umfassen den geschützten Schlauch, den Stecker oder die Fahrzeugverkleidung, die Außenfläche des Hitzeschilds oder einen anderen projektspezifischen Punkt. Diese Temperaturen sind nicht austauschbar.

Zeichnen Sie Betriebsbedingung, Umgebungstemperatur, Luftstrom, Dauer und Messmethode zusammen mit dem Ergebnis auf. Infrarotmessungen erfordern zudem eine angemessene Berücksichtigung der Oberflächeneigenschaften und des Geräteeinrichts; der Vergleich von Messwerten verschiedener reflektierender Oberflächen ohne kontrollierte Methode kann irreführend sein.

Ein erfolgreiches Ergebnis aus einer Installation sollte nicht in eine universelle Behauptung umgewandelt werden, dass ein bestimmter Luftspalt oder Plattenwerkstoff immer dieselbe Temperaturreduzierung bietet.


Informationen für eine OEM-Hitzeschild-RFQ

Für einen kundenspezifischen, gestanzten Metallhitzeschild sollte das Angebotspaket sowohl das Teil als auch seine Einbauumgebung definieren.

RFQ-Position Empfohlene Informationen
Wärmequelle Krümmer, Turbolader oder andere Bauteilkennzeichnung und verfügbare Temperaturdaten
Geschütztes Bauteil Teil, das thermischen Schutz erfordert, und seine geltende Temperaturanforderung
Schildgeometrie Zeichnung, CAD-Daten, Referenzmuster oder bemaßte Installationsinformationen
Material Erforderliche Sorte und Dicke oder Angabe, dass BSTFLEX einen Aufbau vorschlagen kann
Befestigung Befestigungspunkte, Hardware-Umfang, Laschen, Halterungen, Schlitze und Wartungszugang
Freiraum Kritische Grenzwerte für die heiße und kalte Seite
Validierung Passungs-, Maß-, thermische oder Anwendungsprüfungen, die für die Musterfreigabeerforderlich sind
Lieferung Prototypenmenge, Produktionsvolumen, Verpackungs- und Kennzeichnungsanforderungen

Identifizieren Sie, welche Anforderungen feststehen und welche für die Lieferantenprüfung offen bleiben. Dies erleichtert den Vergleich von Angeboten, ohne anzunehmen, dass zwei Hitzeschilde mit derselben Außenkontur technisch äquivalent sind.


Kundenspezifische Metall-Abgashitzeschilde von BSTFLEX

Die BSTFLEX Metal Stamping Heat Shields-Kategorie umfasst starr geformte Hitzeschildprojekte für das thermische Management von Fahrzeugabgasanlagen.

Aktuelle Produktreferenzen umfassen den Exhaust Manifold Heat Shield und Gepresstes Turbolader-Hitzeschild. Die endgültige Geometrie, die Montageanordnung, das Material und die Validierungsanforderungen sollten für das jeweilige Projekt bestätigt werden.

Senden Sie BSTFLEX Ihre Hitzeschild-Zeichnung oder Ihr Muster zur Überprüfung. Fügen Sie Installationsfotos oder Montagedaten bei, die die Wärmequelle, die Befestigungspunkte, den verfügbaren Freiraum und das zu schützende Bauteil zeigen.
