Schalldämpfer-Packungsschlauch vs. -kissen: Füllgewicht, Form und Montagepassform

Ein Auspuffpackungsschlauch (Muffler Packing Sock) und ein Auspuffpackungskissen (Muffler Packing Pillow) sind beides vorgepackte Formate, die jedoch Form und Installation auf unterschiedliche Weise steuern. Ein Schlauch folgt normalerweise einer rohr- oder hülsenartigen Geometrie um den gelochten Kern. Ein Kissen wird als flachere oder komprimierte Packungskomponente geliefert, die während der Montage gewickelt, geformt oder positioniert wird.

Für den OEM-Einkauf sollte die Entscheidung auf der Schalldämpfergeometrie, der erforderlichen Faserfüllung, dem Montageablauf und dem Grad der Vorbereitung basieren, der an der Produktionslinie des Kunden verbleiben soll.

BSTFLEX liefert einen Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag und ein separates Muffler Packing Pillow. Die beiden Produkte sollten nicht als austauschbar behandelt werden, nur weil beide eine Packung in einer vorbereiteten Komponente enthalten.

Was ist ein Auspuffpackungsschlauch?

Ein Muffler Packing Sock ist eine flexible, vorgepackte Komponente, die um eine rohr- oder hülsenartige Geometrie herum geformt ist.

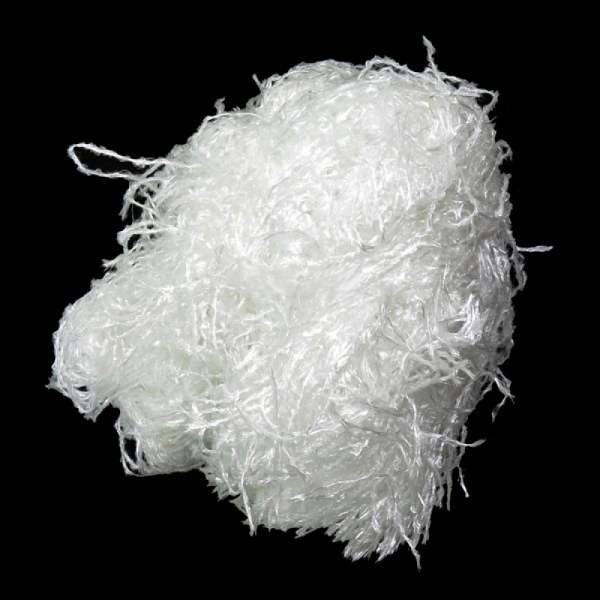

Die Glasfaserversion von BSTFLEX verwendet:

• einen äußeren gewebten Glasfasernetzbeutel;
• eine innere Glasfasergarndehnung;
• eine flexible schlauchähnliche Form;
• anpassbaren Durchmesser;
• anpassbare Länge;
• kontrolliertes Füllgewicht;
• benutzerdefinierte Packungsdichte und Verpackungsoptionen.

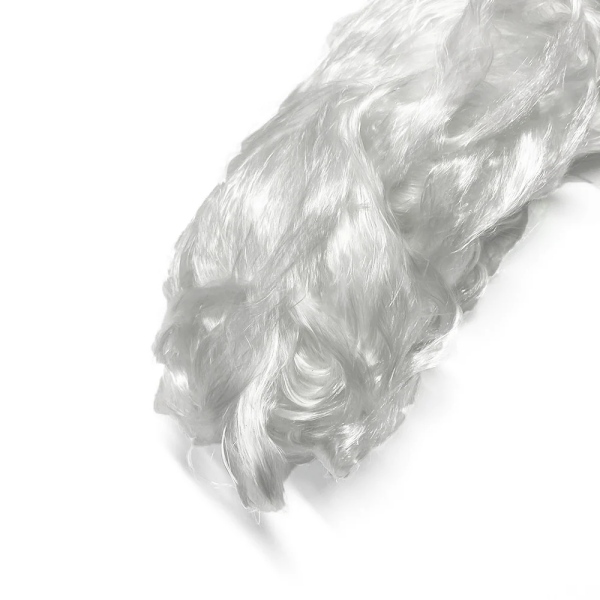

Das äußere gewebte Glasfasergitter hält das Glasfasergarn während der Handhabung und Installation geordnet. Das Gitter ist Teil der umschlossenen Komponente und sollte von einem separaten Haltegitter aus Edelstahl unterschieden werden.

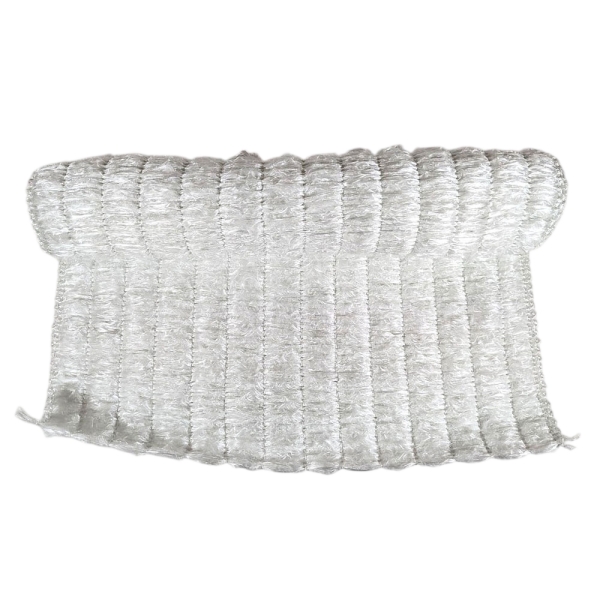

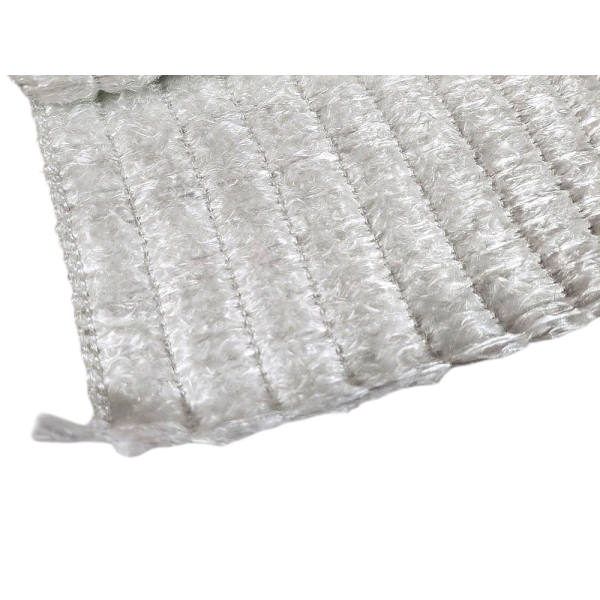

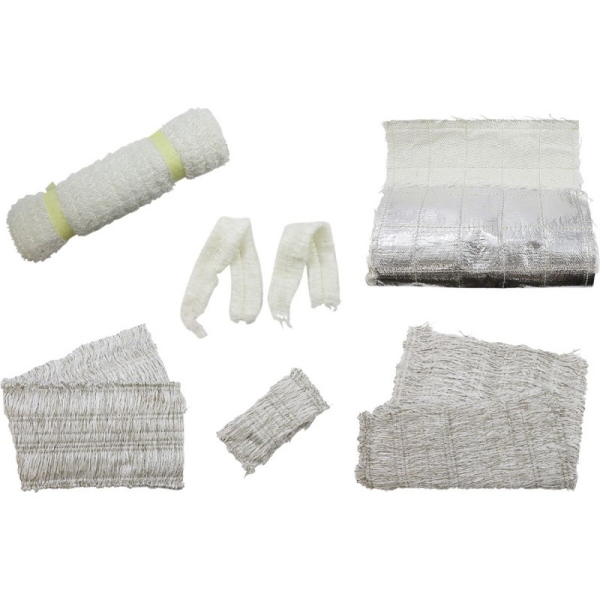

Was ist ein Schalldämpfer-Dämpfungskissen?

Ein Schalldämpfer-Dämpfungskissen ist eine umschlossene oder komprimierte Dämpfungskomponente, die vor der Installation in einer flacheren Form geliefert wird.

Je nach zugelassener Konstruktion kann das Kissen wie folgt beschaffen sein:

• um einen gelochten Kern gewickelt;
• in ein offenes Schalldämpfergehäuse eingeführt;
• so geformt, dass es einer definierten Schalldämpferlänge entspricht;
• mit einer metallischen kernseitigen Schicht kombiniert;
• als ein oder mehrere einzelne Dämpfungsabschnitte geliefert.

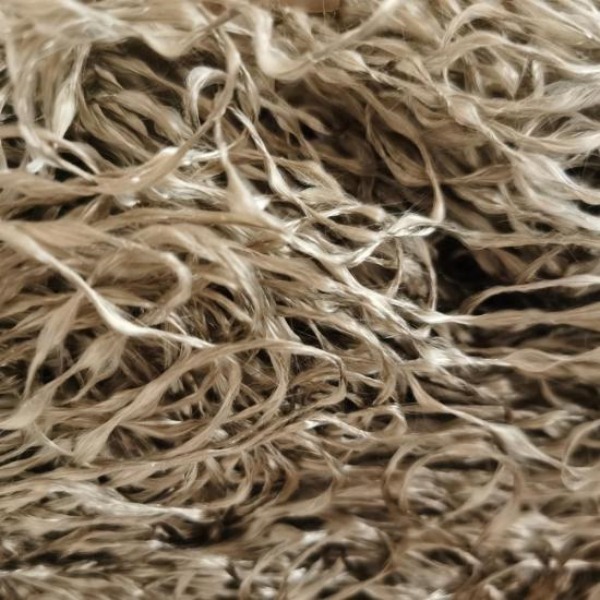

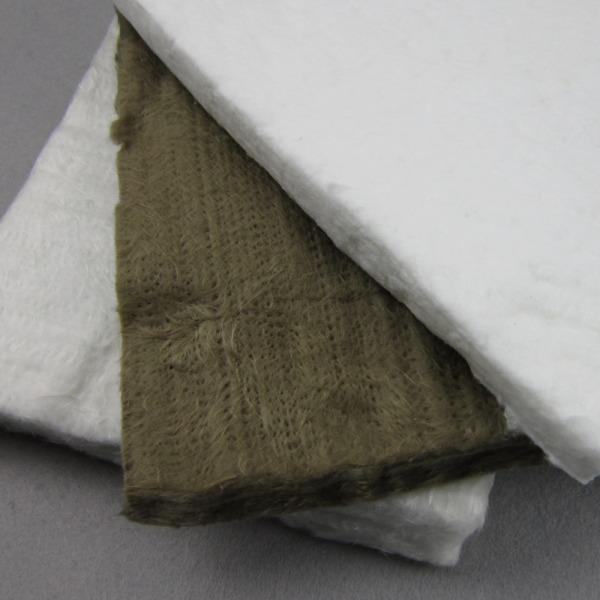

Der Begriff Kissen beschreibt das physische Lieferformat. Er definiert für sich allein nicht, ob es sich bei dem internen Material um Glasfaser, Basalt, Keramikfaser oder ein anderes zugelassenes Dämpfungsmaterial handelt.

Identifizieren Sie das tatsächliche Material und Füllgewicht immer separat in der Einkaufsspezifikation.

Schlauch vs. Kissen: Die wichtigsten Unterschiede beim Einkauf

Wählen Sie das Format anhand der Schalldämpfergeometrie

Die erste Frage sollte nicht sein, welches Format einfacher zu kaufen ist. Sie sollte lauten, welche Geometrie die am besten reproduzierbare Montage ermöglicht.

Wann ein Strumpf einfacher zu spezifizieren ist

Ein Schalldämpfer-Dämmstrumpf sollte in Betracht gezogen werden, wenn das gelochte Innenrohr eine reproduzierbare zylindrische Geometrie aufweist und die eingefasste Komponente ohne umfangreiches Umformen darum herum positioniert werden kann.

Geben Sie Folgendes an:

• Kern-Außendurchmesser;
• erforderlicher Strumpf-Innendurchmesser;
• effektive Dämmlänge;
• verfügbarer radialer Bauraum;
• Ziel-Trockenfasergewicht;
• erforderliche Netzkonstruktion;
• Montagerichtung.

Wählen Sie den Strumpf-Innendurchmesser nicht nur nach dem Nenn-Kerndurchmesser aus. Berücksichtigen Sie eine etwaige metallische Kernumwicklung oder eine zusätzliche Innenschicht, die in der zugelassenen Baugruppe enthalten ist.

Wann ein Kissen einfacher zu spezifizieren ist

Ein Auspuff-Dämmkissen kann praktischer sein, wenn das Material bei der Montage um den Kern gewickelt oder geformt wird.

Zu den nützlichen Abmessungen gehören:

• Kissenlänge;
• Kissenbreite;
• gelieferte Stärke;
• Ziel-Dämmgewicht;
• Wickelrichtung;
• Naht- oder Überlappungsposition;
• jedes zulässige Zuschneiden.

Ein Kissen kann auch nützlich sein, wenn eine flache Komponente eine Reihe verwandter Kerndurchmesser aufnehmen muss, vorausgesetzt, die genehmigte Füllmenge und die Installationsmethode bleiben kontrolliert.

Vergleichen Sie den Sockendurchmesser nicht mit der Kissenbreite

Eine Socke und ein Kissen verwenden unterschiedliche Maßsysteme.

Bei einer Socke basiert die kritische Geometrie meist auf einem Durchmesser oder Umfang.

Bei einem Kissen sind die entscheidenden Maße in der Regel die flache Breite, die Länge und die mitgelieferte Dicke vor dem Einwickeln.

Diese Werte sollten nicht ohne Berücksichtigung der Bauteilkonstruktion und Überlappung direkt umgerechnet werden.

Für einen einfachen kreisförmigen Kern:

Kernumfang = π × Kernaußendurchmesser.

Dies kann eine geometrische Ausgangsreferenz für eine Kissenumhüllung bieten, aber die endgültige Kissenbreite oder das Umhüllungsmaß muss auch die genehmigte Überlappung, Kompression und Einbauzugabe enthalten.

Bei einem Strumpf sollte der Fertigdurchmesser stattdessen anhand des tatsächlichen Kerns und jeder inneren Metallschicht überprüft werden.

Füllgewicht muss unabhängig von der Form kontrolliert werden

Ein gefülltes Produkt kann voll aussehen, obwohl es immer noch die falsche Menge an Akustikmaterial enthält.

Unterscheiden Sie für beide Formate:

• Gewicht der trockenen Akustikfaser;
• Gewicht des äußeren Netzes oder der Abdeckung;
• Gewicht der Nähte oder des Verschlusses;
• Gewicht der fertigen Komponente;
• Gewicht der Versandverpackung.

Die akustische Hauptfüllung sollte eine messbare Spezifikation bleiben.

Bei dem BSTFLEX-Glasfaserschlauch sollte die Glasfasergarnfüllung von dem gewebten Glasfasernetzbeutel unterschieden werden. Ein fertiges Schlauchgewicht sollte daher nicht automatisch als reines Fasergebot behandelt werden.

Das gleiche Prinzip gilt für ein Kissen. Wenn das Kissen einen Bezug, einen Klebestreifen, eine Trägerschicht oder eine andere Komponente enthält, erhöhen diese Elemente die Masse, ohne die akustische Faserladung zu erhöhen.

Füllgewicht pro fertigem Schalldämpfer angeben

Wenn bereits eine genehmigte Trockenfaserfüllung vorhanden ist, verwenden Sie diese als Grundlage für den Vergleich von Schlauch- und Kissenformaten.

Wenn der aktuelle Schalldämpfer beispielsweise 300 g einer zugelassenen akustischen Faser benötigt, lautet die Entwicklungsfrage:

Kann der Schlauch oder das Kissen die zugelassene Füllung von 300 g in der erforderlichen Geometrie und dem erforderlichen Montageprozess liefern?

Die Zahl dient nur als Beispiel. Sie ist kein BSTFLEX-Standardfüllgewicht.

Reduzieren Sie die Füllmenge nicht einfach deshalb, weil ein verpacktes Produkt dicker oder organisierter aussieht als lose Faser.

Schlauch als fertige Komponente messen

Für wiederholte OEM-Lieferungen kann eine Zeichnung für einen fiberglass muffler packing sock Folgendes umfassen:

• Innendurchmesser;
• Außendurchmesser oder fertige Hülle, sofern kontrolliert;
• Gesamtlänge;
• Netzkonstruktion;
• Maschenöffnung, sofern angegeben;
• Faserfüllgewicht;
• Gewicht der fertigen Komponente;
• Endverschluss;
• Ausrichtungsmarkierungen;
• zulässige Maßtoleranzen.

Geben Sie an, wie der Durchmesser gemessen wird. Eine weiche, unkomprimierte Komponente kann unterschiedliche Ergebnisse liefern, je nachdem, ob sie flach, geöffnet, leicht gestützt oder über einem Dorn installiert gemessen wird.

Bei Wiederholungsproduktion kann ein Gut-/Schlecht-Dorn oder eine vereinbarte Messvorrichtung aussagekräftiger sein als der Versuch, einen flexiblen Schlauch nur mit Messschiebern zu messen.

Messen Sie das Kissen vor und nach dem Wickeln

Für ein Schalldämpfer-Packungskissen, unterscheiden Sie zwischen den gelieferten Abmessungen und der installierten Hülle.

Die Zeichnung kann Folgendes beinhalten:

• Flachlänge;
• Flachbreite;
• gelieferte Dicke;
• Füllgewicht;
• fertiger gewickelter Durchmesser;
• Überlappungs- oder Verschluss posición;
• zulässige Kompression bei der Montage.

Vergleichen Sie nicht die Dicke eines entspannten Kissens mit der installierten radialen Dicke um den Kern. Sie repräsentieren unterschiedliche Zustände.

Wenn das Kissen gewickelt werden muss, zeigen Sie die Ausrichtung in der Arbeitsanweisung an, damit die langen und kurzen Abmessungen nicht vertauscht werden.

Schlauchpassform hängt vom Kerndurchmesser und den Anschlüssen ab

Eine rohrförmige Komponente passt möglicherweise auf den perforierten Hauptabschnitt, scheitert jedoch daran, über ein Endmerkmal, eine Aufweitung, ein geschweißtes Fitting oder einen größeren Kragen zu gleiten.

Geben Sie für eine Komponente im Schlauchstil Folgendes an:

• minimaler Kerndurchmesser (OD);
• maximaler Durchmesser, den der Schlauch passieren muss;
• Länge der vergrößerten Abschnitte;
• erforderliche Installationsrichtung;
• ob der Schlauch vor oder nach einer anderen Komponente installiert wird.

Bemessen Sie den Schlauch nicht nur nach dem final installierten Durchmesser, wenn er während der Montage über ein größeres Merkmal geführt werden muss.

Kissenpassform hängt vom Wickeln und Einsetzen in die Schale ab

Ein Kissen passt möglicherweise um den Kern, verursacht aber dennoch ein Montageproblem, wenn der gewickelte Kern in die Schalldämpferschale eingesetzt wird.

Überprüfen Sie während der Musterentwicklung:

• gewickelter Außendurchmesser;
• Naht- oder Überlappungsposition;
• lokale Knitterbildung;
• Endabstände;
• Bewegung während des Einsetzens;
• Kontakt mit internen Schalenmerkmalen.

Wenn sich das Kissen beim Einsetzen wiederholt knittert oder faltet, überprüfen Sie die Zuschnittmaße und die Wickelmethode, anstatt einfach zusätzliches Füllmaterial zu entfernen.

Eingeschlossene Packung eliminiert nicht die Kompressionskontrolle

Sowohl Schlauch- als auch Kissenformate können während der Montage komprimiert werden.

Die Spezifikation sollte unterscheiden:

• Lieferzustand;
• vorübergehende Kompression zum Einsetzen;
• eingebauter Zustand;
• sowie jedes Rückstell- oder Freisetzungsverhalten, das tatsächlich Teil des Materialdesigns ist.

Bezeichnen Sie eine normale Packungssocke oder ein Kissen nicht als selbstexpandierend, es sei denn, das spezifische Produkt verfügt über einen definierten Wärmeauslöse- oder Rückstellmechanismus.

BSTFLEX liefert separat ein Expanding Exhaust Packing Sheet. Dessen Wärmeauslösemechanismus sollte nicht auf jedes darin enthaltene Packungsprodukt angewendet werden.

Montageschritte vergleichen, nicht nur den Materialpreis

Eine Socke kann mehr Mess- und Faseraufnahmearbeit an den Lieferanten übergeben. Ein Kissen kann eine einfache flache Komponente darstellen und dabei die Flexibilität beim Umwickeln beibehalten.

Vergleichen Sie den vollständigen Montageprozess:

Verwenden Sie tatsächliche Produktionstests, um Montagezeit und Nacharbeit zu vergleichen. Beanspruchen Sie keinen festen Prozentsatz an Arbeitszeitersparnis, ohne den Prozess des Kunden zu messen.

Schlauch vs. Kissen für verschiedene Schalldämpfergrößen

Eine Produktfamilie, die mehrere Kerndurchmesser umfasst, erfordert möglicherweise mehrere Schlauchgrößen, da die Schlauchpassform direkt mit dem Durchmesser zusammenhängt.

Ein Kissenformat kann manchmal mehrere verwandte Geometrien durch kontrolliertes Wickeln abdecken, aber das macht es nicht universell austauschbar.

Bestätigen Sie für jedes Schalldämpfermodell:

• Faserfüllung;
• Kerndurchmesser;
• Packmaß;
• Gehäuseabmessungen;
• Passform der fertiggestellten Komponente.

Wenn ein Kissen oder eine Socke für mehrere Modelle vorgesehen ist, geben Sie den zugelassenen Bereich in den technischen Unterlagen an, anstatt eine allgemeine „universelle“ Angabe zu verwenden.

Kundenspezifische Verpackung für OEM- und Eigenmarkenlieferungen

Beide Formate können als Produktionskomponenten oder verpackte Ersatzteile geliefert werden.

Mögliche Verpackungsanforderungen umfassen:

• Kundenteilenummer;
• Bauteilbeschreibung;
• Faserfüllgewicht;
• Gewicht der fertiggestellten Komponente;
• Durchmesser oder Zuschnittmaße;
• Modell- oder Zeichnungsreferenz;
• Chargennummer;
• Barcode;
• QR-Code;
• Einzelbeutel;
• Installationsanleitung;
• Eigenmarken-Grafik;
• Menge pro Umkarton.

Plazieren Sie keine unverifizierten Angaben zu Temperatur, Schalldämmung, Lebensdauer oder Passgenauigkeit auf der Verpackung.

BSTFLEX kann individuelle Verpackungen, Etiketten und Anforderungen für Nachbestellungen prüfen über den OEM-Schalldämpferpackungs-Herstellungsservice.

Wareneingangsprüfung für Packstrümpfe und Packkissen

Messmethoden und Toleranzen bei der Musterfreigabe vereinbaren. Eine flexible Verpackungskomponente sollte nicht mit einer Messmethode beanstandet werden, die von der freigegebenen Prüfmethode abweicht.

Musterfreigabe sollte den kompletten Schalldämpfer vergleichen

Für einen Erstausrüster-Versuch (OEM-Versuch) aufzeichnen:

• Verpackungsmaterial;
• Fasermenge;
• Art der enthaltenen Komponente;
• Endabmessungen;
• Kerngeometrie;
• Montagemethode;
• Bedienereinstellungen;
• Schallprüfbedingungen;
• Rückhaltung nach dem vereinbarten Betriebszyklus.

Beim Wechsel von einem Kissen (Pillow) zu einem Schlauch (Sock) sollten andere Variablen nach Möglichkeit konstant gehalten werden. Wenn sich auch das Füllmaterial ändert, ist dies als separate Designänderung zu erfassen.

Eine sauberere oder schnellere Installation beweist für sich allein keine gleichwertige akustische Leistung. Passform, Rückhaltewirkung und die Leistung des kompletten Schalldämpfers sollten gleichermaßen bewertet werden.

Was in eine Sock- oder Pillow-Anfrage (RFQ) aufgenommen werden muss

Fragen zu Schalldämpfer-Packungsschlauch vs. -kissen

Ist ein Schalldämpfer-Packungsschlauch besser als ein Kissen?

Keines der beiden Formate ist universell besser. Ein Schlauch ist nützlich, wenn eine rohrförmige Geometrie zum Kern passt und eine kontrollierte, eingekapselte Komponente gewünscht wird. Ein Kissen kann mehr Flexibilität beim Umwickeln und Anpassen verschiedener zugelassener Geometrien bieten.

Enthält ein Packungsschlauch mehr Glasfaser als ein Kissen?

Nicht unbedingt. Vergleichen Sie das zugelassene Trockenfasergewicht, nicht das äußere Erscheinungsbild oder die Lieferform.

Kann ein Packungsschlauch ein Kissen bei gleichem Gewicht ersetzen?

Die Anpassung des Fasergewichts ist nur ein Kontrollfaktor. Auch die enthaltene Geometrie, die Verteilung und die Einbaulage ändern sich. Validieren Sie das neue Format im tatsächlichen Schalldämpfer vor der Serienproduktion.

Können Schalldämpfer-Packungsschläuche in kundenspezifischen Durchmessern hergestellt werden?

BSTFLEX kann Glasfaser-Packungsschläuche für geeignete Projekte in maßgeschneiderten Durchmessern, Längen, Füllgewichten, Packungsdichten und Verpackungsformaten liefern.

Kann ein Kissen in einer kundenspezifischen Größe geliefert werden?

Maßgeschneiderte Kissenabmessungen und Füllanforderungen können anhand der Schalldämpferzeichnung, des genehmigten Materials und der erwarteten Produktionsmenge überprüft werden.

Muster für Schlauch- oder Kissenverpackung anfordern

Für eine rohrförmige Komponente aus Glasfaser beginnen Sie mit dem BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag.

Für eine Komponente im Kissenformat sehen Sie sich das BSTFLEX Muffler Packing Pillow an.

Weitere Schalldämpfer-Packmaterialien und konfektionierte Packformate sind verfügbar, wenn der Schalldämpfer eine andere Konstruktion erfordert.

Senden Sie die Kernabmessungen, die gepackte Länge, die Faseranforderung, das Ziel-Füllgewicht, das bevorzugte Format und die Jahresmenge, damit das Muster auf die tatsächliche Baugruppe abgestimmt entwickelt werden kann.

Muster für Schalldämpfer-Packschläuche oder -kissen sowie ein OEM-Angebot anfordern
