Ein heißes Auspuffrohr muss nicht immer über seine gesamte Länge isoliert werden. Manchmal liegt das Problem an einem kurzen Abschnitt unter einem Getriebetunnel, neben einem Schlauchanschluss oder in der Nähe eines Karosserieteils. In dieser Situation kann ein korrekt positioniertes Auspuffrohr-Hitzeschild den freiliegenden Bereich abdecken, ohne das gesamte Rohr in eine isolierte Baugruppe zu verwandeln.
Der wichtige Kauf ist nicht nur ein Stück Metall. Es ist ein Schild mit der richtigen Abdeckung, einer geeigneten thermischen Konstruktion und Befestigungsteilen, die zum installierten Auspuff passen. Ein Set kann zwar zum Rohrdurchmesser passen, aber dennoch für den Platz darum herum ungeeignet sein.
BSTFLEX bietet ein Edelstahl-Auspuffrohr-Hitzeschild-Set und ein Aluminium-Auspuff-Hitzeschild-Set an. Beide bieten Ausgangspunkte für Projekte mit Auspuffrohr-Abschirmungen; die endgültige Auswahl sollte sich nach der Installationszeichnung und den Betriebsbedingungen richten.
Es gibt drei Dimensionen, die vor dem Vergleich der Materialien geklärt werden müssen: der Außendurchmesser des Auspuffrohrs, die Abmessungen des Schildes selbst und der Platz, den die komplett montierte Baugruppe einnimmt.
Die aktuellen BSTFLEX-Produktlisten geben die folgenden Referenzabmessungen an. Dies sind Katalogbeschreibungen, keine Zeichnung der endgültigen Installation.
| Veröffentlichte Referenz | Edelstahl-Set, S. 77 | Aluminium-Set, S. 76 |
|---|---|---|
| Schildlänge | 600 mm | 600 mm |
| Nenn-Schilddurchmesser laut Angabe in der Liste | 120 mm | 120 mm |
| Auspuffrohr-Durchmesserbereich laut Angabe in der Liste | 52–90 mm | 52–90 mm |
Die 120-mm-Schildabmessung ist keine Angabe zur Passform für 120-mm-Rohre. Der Montagebereich ist separat aufgeführt. Überprüfen Sie das gelieferte Schildprofil, den Isolationsaufbau und die Halterungsanordnung, bevor Sie einen der Werte für eine Abstandsrechnung verwenden.
Zum Beispiel entspricht ein Rohr mit einem gemessenen Außendurchmesser von 2,5 Zoll 63,5 mm, und ein Außendurchmesser von 3 Zoll entspricht 76,2 mm. Beide fallen in den veröffentlichten Bereich von 52–90 mm, aber ein Flansch, eine Verbindungsmuffe oder eine nahegelegene Biegung können die Installation dennoch verhindern. Ein Außendurchmesser von 4 Zoll entspricht 101,6 mm und liegt außerhalb dieses angegebenen Bereichs.
Messen Sie den tatsächlichen Montageort. Bestellen Sie nicht allein nach der Nennrohrgröße und verwechseln Sie nicht den Innendurchmesser des Rohrs mit dem Außendurchmesser.
Stellen Sie sich ein Auspuffrohr unter einem Fahrzeugboden mit einem Kabelstecker daneben vor. Ein Schild, das nur über dem Rohr platziert wird, kann die direkte Strahlungseinwirkung auf den Boden reduzieren, während der Stecker neben dem Rohr ungeschützt bleibt. Das Drehen desselben Schildes ändert den Bereich, den es schützt.
Markieren Sie das Bauteil, das Schutz benötigt, auf dem Installationsfoto. Überprüfen Sie dann die winklige Abdeckung des Schildes um das Rohr herum und seine Länge entlang des Rohrs. Untersuchen Sie die Exposition an beiden Enden, um Biegungen herum und durch alle notwendigen Öffnungen.
Ein teilweiser Rohrschild unterscheidet sich von einer Matte, die dazu bestimmt ist, ein Bauteil zu umschließen. Die Erweiterung eines teilweisen Schildes, bis es den Auspuff vollständig umschließt, ist eine Designänderung, kein automatisches Upgrade. Die Abdeckung sollte dem thermischen Ziel und den Einschränkungen des Auspuffherstellers folgen.
Für ein Automobil-Auspuff-Hitzeschild kann das Ziel die Temperatur eines Bodenblechs, Schlauchs, Steckers oder angrenzenden Gehäuses sein. Geben Sie dieses Ziel an, anstatt nur nach einem cooler aussehenden oder dickeren Schild zu fragen.
Einige Auspuffrohrschilde verwenden Halterungen oder Abstandshalter, um den Abstand zum heißen Rohr aufrechtzuerhalten. Andere integrieren eine Isolierung in eine Konstruktion, die für einen engeren Kontakt vorgesehen ist. Die Installationsmethode muss zum ausgewählten Produkt passen.
Bei einer Abstandskonstruktion begrenzt der Spalt den direkten Kontakt zwischen Rohr und Schild und beeinflusst den Luftstrom um die Baugruppe herum. Das Schild empfängt weiterhin Wärmestrahlung, und seine Stützen können Wärme leiten. Ein Luftspalt ist daher Teil eines thermischen Systems und keine Garantie dafür, dass die Außenfläche kühl bleibt.
Drücken Sie die Halterungen nicht flach und füllen Sie den Spalt nicht mit zusätzlicher Isolierung, es sei denn, diese Modifikation ist Teil des zugelassenen Designs. Gehen Sie ebenso wenig davon aus, dass das Verschieben des Schildes weiter weg vom Rohr jede Installation verbessert: Es kann den Abstand zu dem zu schützenden Bauteil verringern.
Bestätigen Sie den minimalen installierten Abstand an den Halterungen, Schildkanten und Rohrbögen. Überprüfen Sie diesen erneut, nachdem Sie die Auspuffbewegung und die thermische Ausdehnung berücksichtigt haben. Ein nominaler Gehäusedurchmesser kann diese lokalen Abstände nicht allein festlegen.
Die breitere Unterscheidung zwischen Abstandsblechen und eng anliegender Isolierung wird in unserem Leitfaden für Auspuff-Hitzeschutz behandelt.

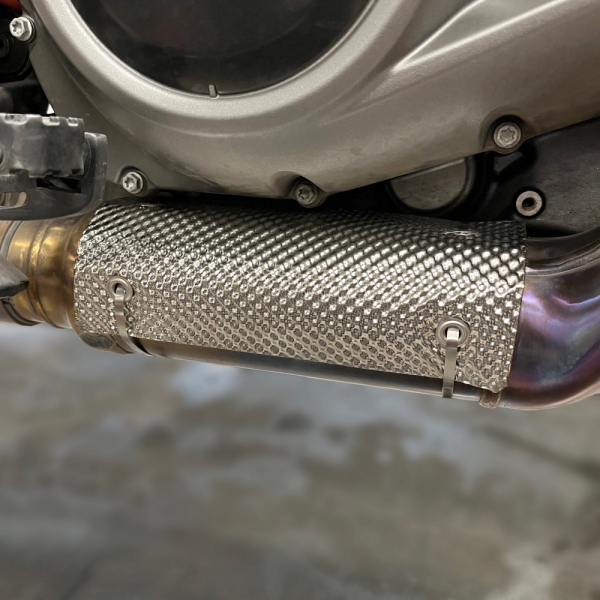

Ein aufklemmbarer Auspuff-Hitzeschild benötigt geeignete Befestigungspositionen sowie Schellen mit dem richtigen Durchmesser. Zeigen Sie die vorgeschlagenen Schellenpositionen auf der Rohrzeichnung an, einschließlich des Platzes, der benötigt wird, um die Befestigungselemente zu erreichen.
Prüfen Sie auf Schweißnähte, Flansche, Sensorstutzen und Änderungen des Rohrdurchmessers. Diese können eine Schelle behindern oder den Hitzeschild aus seiner beabsichtigten Position verschieben. Die Hardware sollte den Hitzeschild halten, ohne einen ungeeigneten Teil der Auspuffanlage zu belasten.
Bringen Sie ein Standard-Rohrschutz-Kit nicht so über einem flexiblen Verbindungsstück oder Faltenbalg an, dass dessen Bewegung eingeschränkt wird. Halten Sie Sensorverkabelung, Abläufe und Serviceanschlüsse zugänglich. Verwenden Sie die spezifizierte Hardware und die Anzugsvorgaben für das gelieferte Kit anstelle eines allgemeinen Drehmomentwerts.
Der Hitzeschild ist keine Auspuffhalterung. Er kann auch kein gerissenes Rohr, einen defekten Aufhänger oder ein Auspuffleck reparieren. Beheben Sie diese Fehler, bevor Sie zusätzlichen Hitzeschutz bewerten.

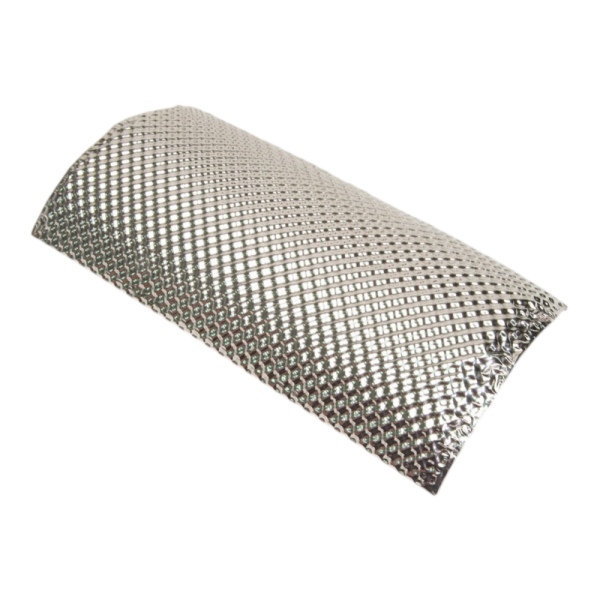

Das Edelstahl-Kit von BSTFLEX verwendet einen Hitzeschild aus 304er Edelstahl mit einer Isolierschicht. Das Aluminium-Kit verwendet eine halbstarre, vorgeformte Mehrschichtkonstruktion; sein Lieferumfang umfasst Edelstahl-Montagehalterungen, Schrauben und Schlauchschellen.
Diese Beschreibungen identifizieren unterschiedliche Ausgangskonstruktionen. Sie legen nicht fest, welche in einem bestimmten Fahrzeug die niedrigste Temperatur erzeugt. Fragen Sie nach der Metallgüte und -dicke, der Isolierart, dem fertigen Profil, der Montageanordnung und den zulässigen Betriebsbedingungen.
Vergleichen Sie bei einem gewichtssensitiven Projekt die Masse der gesamten vorgeschlagenen Baugruppe. Überprüfen Sie bei einer Installation, die Straßenverschmutzung oder mechanischem Kontakt ausgesetzt ist, die Außenfläche, die Kanten und die Befestigungsdetails. Ein Materialname allein spezifiziert diese Merkmale nicht.
Temperaturanforderungen benötigen auch einen Ort. Abgastemperatur, Rohroberflächentemperatur, Heißseitentemperatur der Isolierung und Außenflächentemperatur des Hitzeschilds sind unterschiedliche Messungen. Bestätigen Sie, welche davon jedes angegebene Limit beschreibt.
Ein langes Rohr-Kit ist nicht immer die nützlichste Form. Wenn Schutz um eine lokale Biegung oder einen kompakten, exponierten Bereich benötigt wird, prüfen Sie das Hitzeschutzpolster aus Edelstahl. Seine Konstruktion umschließt Hochtemperaturisolierung zwischen Edelstahlflächen, mit geschweißten Nähten und Montageösen. Das Produkt kann um Kurven geformt werden, aber seine Befestigung und der Abstand erfordern dennoch eine Anwendungsprüfung.
Eine andere Situation ergibt sich, wenn ein Auspuff bereits einen geeigneten äußeren Hitzeschild hat und die Anforderung eine Isolierauskleidung dahinter ist. Der Auspuff-Hitzeschild-Liner ist für diesen Raum zwischen Rohr und äußerem Hitzeschild konzipiert. Es ist kein Ersatzname für ein externes Aufklemm-Kit.
Wenn das Ziel eine eng anliegende Isolierung über einem größeren Rohrbereich ist, verwenden Sie den Auswahlleitfaden für Auspuffrohrisolierung zur Bewertung von Ummantelungen, Manschetten und anderen Konstruktionen. Halten Sie die Unterscheidung auf der Bestellung klar: rohrmontierter Hitzeschild, lokales Polster, versteckte Auskleidung oder Isolierummantelung.
Ein nützlicher Test beantwortet die ursprüngliche thermische Frage. Wenn das Anliegen ein überhitzter Stecker war, messen Sie diesen Stecker oder seinen spezifizierten Bewertungspunkt. Ein niedrigerer Messwert in der Mitte des Hitzeschilds beweist nicht, dass der Stecker neben dessen Kante ausreichend geschützt ist.
Vereinbaren Sie die Testbedingungen, bevor Sie Ergebnisse vergleichen: Motorlast, Umgebungstemperatur, Luftstrom, Betriebsdauer und Messorte. Beziehen Sie den Betrieb mit geringem Luftstrom oder den Zeitraum nach dem Abschalten ein, wenn diese Bedingungen für die Anwendung relevant sind.
Verwenden Sie qualifiziertes Personal und eine Messmethode, die für die getesteten Oberflächen geeignet ist. Überprüfen Sie die Enden des Hitzeschilds, Öffnungen und Montagebereiche sowie den mittleren Abschnitt. Protokollieren Sie die Konfiguration, damit jeder Vergleich dieselben Abdeckungs- und Installationsbedingungen verwendet.
Nachdem der Auspuff sicher abgekühlt ist, inspizieren Sie ihn auf Bewegung, Reibung, lockere Befestigung und Änderungen des Abstands. Ein Hitzeschild muss in der beabsichtigten Position bleiben, damit seine thermische Leistung aussagekräftig bleibt.
Interpretieren Sie Hitzereduzierung nicht als Garantie für eine sichere Berührung. Behalten Sie erforderliche Original-Hitzeschilde und Abstände bei und holen Sie eine Anwendungsfreigabe ein, bevor Sie Isolierungen um Katalysatoren, Partikelfilter oder andere temperaturempfindliche Auspuffkomponenten hinzufügen.
Identifizieren Sie für eine Standard-Kit-Anfrage die Produktreferenz, den gemessenen Rohraußendurchmesser, die nutzbare Montagelänge und den verfügbaren Platz um den vorgeschlagenen Hitzeschild. Fügen Sie ein Foto mit der markierten geschützten Komponente bei.
Für einen kundenspezifischen Auspuffrohr-Hitzeschild, fügen Sie eine bemaßte Seitenansicht und einen Querschnitt hinzu. Zeigen Sie die erforderliche Abdeckung, Halterungspositionen, Biegungen, angrenzende Teile und die maximal zulässige fertige Hülle. Spezifizieren Sie die Betriebsbedingungen und die Komponententemperaturanforderung, die der Hitzeschild unterstützen muss.
Geben Sie an, ob das Angebot nur den Hitzeschild oder die komplette Baugruppe mit Isolierung, Halterungen, Schellen und Befestigungselementen abdecken soll. Geben Sie für die Produktionsversorgung die Prototypenmenge, das erwartete Chargenvolumen und die Zeichnungsrevision an. Halten Sie fest, welche Abmessungen und Materialdetails festgelegt sind und welche von BSTFLEX vorgeschlagen werden können.
Kundenspezifische Entwicklung kann innerhalb der Auspuff-Hitzeschild- und Isolierproduktpalette von BSTFLEX besprochen werden.. Das Ziel ist ein Teil, das den erforderlichen Bereich abdeckt und in die Installation passt, nicht einfach eine größere Version eines Katalog-Hitzeschilds.
Senden Sie Ihre Auspuffrohrabmessungen und Installationsfotos an BSTFLEX für die Kit-Auswahl oder ein individuelles Angebot. Geben Sie das Edelstahl- oder Aluminium-Kit als anfängliche Referenz an, wenn dies angemessen ist, und fügen Sie die erforderliche Hardware und Menge hinzu.
