Wie viel expandierende Auspuffdämmwolle benötigen Sie?Beginnen Sie mit dem zugelassenen Trockenfasergewicht des Schalldämpfers und rechnen Sie dieses Gewicht dann in eine Flächengröße und Schnittlänge um. Wenn nur eine zugelassene Einbaudichte verfügbar ist, berechnen Sie zuerst das nutzbare Füllvolumen. Die Tatsache, dass sich eine Matte bei Hitze ausdehnt, bestimmt nicht, wie viel Faser in den Schalldämpfer gehört.
Für eine rechteckige Matte mit bekanntem Glasfasergewicht pro Flächeneinheit ist die Mengenberechnung einfach:
Erforderliche Mattenlänge = Ziel-Trockenfasergewicht / (nutzbare Mattenbreite × Glasfasergewicht pro Flächeneinheit).

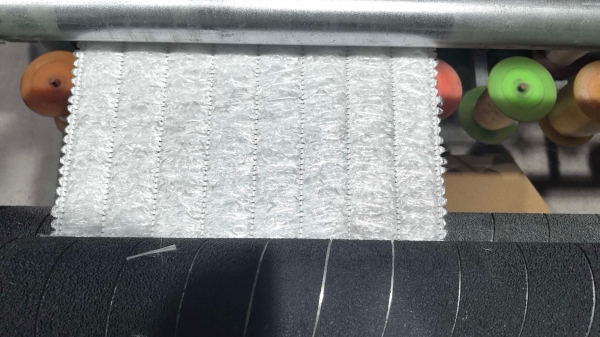

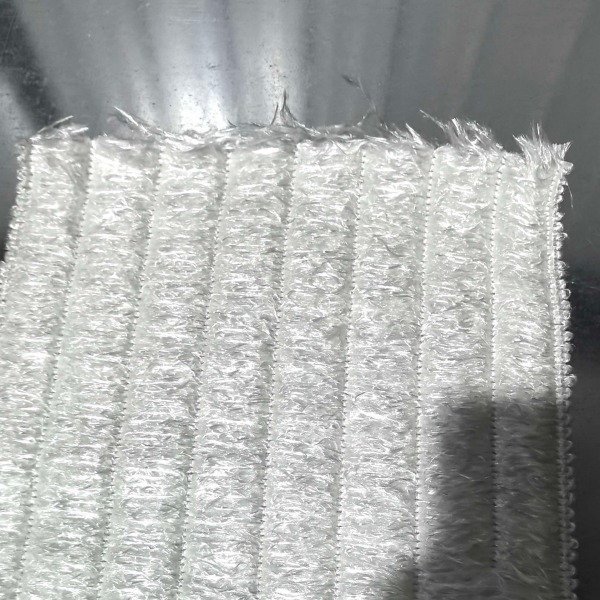

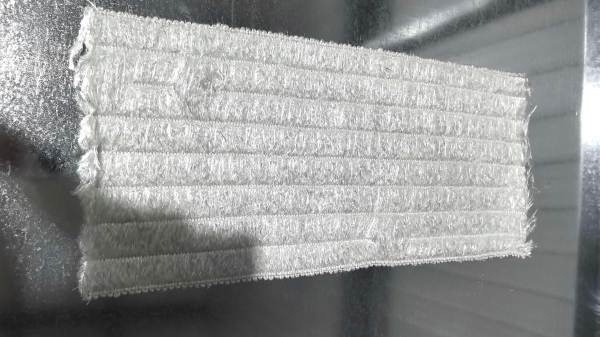

BSTFLEX liefert eine expandierende Auspuffdämmmatte aus komprimiertem, texturiertem Endlos-Glasfasergarn, das durch Nähte mit niedrigem Schmelzpunkt zusammengehalten wird. Dieser Leitfaden konzentriert sich auf die Umrechnung einer Schalldämpferspezifikation in eine Einkaufsmenge, Schnittabmessung und Inspektionsanforderung.
Eine Bestellanfrage für „einen Meter Auspuffdämmwolle“ lässt zwei wesentliche Details offen: Wie breit ist das Material und wie viel Glasfaser enthält jeder Quadratmeter? Ohne diese Werte kann die Länge allein nichts über das Füllgewicht aussagen.
Es gibt drei mögliche Ausgangspunkte. Eine bestehende Schalldämpferspezifikation kann eine Trockenfasermasse angeben. Alternativ kann sie eine Einbaudichte und das für dieses Material vorgesehene Volumen definieren. Bei einem neuen Design ohne diese Werte muss die Füllmenge entwickelt und validiert werden, anstatt sie aus einer angenommenen universellen Dichte auszuwählen.
Behalten Sie die zugelassene Faserqualität bei dieser Menge bei. Ein Ersatzmaterial ist nicht automatisch gleichwertig, nur weil es das gleiche Gewicht hat. Änderungen an der Faserstruktur, dem Freisetzungsverhalten oder den Rückhalteschichten gehören in den Prozess der Musterfreigabe.
Erfassen Sie die inneren Gehäuseabmessungen, die Außenabmessungen des perforierten Kerns und die effektive Länge, die für die akustische Dämmung vorgesehen ist. Dekorative Auslassbereiche, Montageverlängerungen und geschlossene Endräume sind nicht automatisch Teil der füllbaren Kammer.
Verwenden Sie die tatsächliche Begrenzung des Glasfaserbereichs. Wenn eine metallische Kernumwicklung oder eine andere Schicht einen Teil des Raums einnimmt, berücksichtigen Sie deren Einbauhülle. Ziehen Sie eine Komponente nicht doppelt ab, wenn sie bereits in der Begrenzungsabmessung enthalten ist.
Für Auspuffschalldämpfer-Füllmaterial in einem unterteilten Gehäuse berechnen Sie jede Dämmzone separat. Ein Gesamtvolumen für das gesamte Gehäuse reicht nicht aus, wenn sich die Fasern nicht zwischen den Kammern bewegen können.
Die folgenden Gleichungen bieten eine manuelle Berechnungsmethode. Sie wandeln bekannte Designvorgaben in Mengen um; sie wählen kein akustisch geeignetes Material oder eine Dichte aus.
Für ein konstantes kreisförmiges Gehäuse, das einen kreisförmigen Kern umgibt, wobei alle Abmessungen in Millimetern eingegeben werden:
V = π × (D2 - d2) × L / 4.000.000.
V ist das Dämmvolumen in Litern. D ist der Innendurchmesser des für die Dämmung verfügbaren Bereichs, d ist der Außendurchmesser des Kerns oder der ausgeschlossenen inneren Schichthülle, und L ist die effektive gedämmte Länge.
Das Ergebnis setzt voraus, dass keine zusätzlichen Einbauten oder Trennwände diesen Raum einnehmen. Ziehen Sie deren verdrängtes Volumen gegebenenfalls ab. Verwenden Sie für eine gleichmäßige, wirklich elliptische Kammer deren tatsächliche elliptische Fläche; für ein abgeflachtes Oval, Tri-Oval oder ein anderes unregelmäßiges Profil verwenden Sie die Querschnittsfläche aus der Zeichnung oder CAD, anstatt jedes Oval als Ellipse zu behandeln.
Ein versetzter Kern ändert nichts an der einfachen Flächendifferenz, solange er vollständig innerhalb desselben Gehäuses bleibt, aber er ändert die lokalen Abstände. Überprüfen Sie die schmalen und breiten Dämmbereiche bei der Montagevalidierung unabhängig voneinander.
Wenn das Design die Dichte in Gramm pro Liter angibt:
Trockenfasergewicht in Gramm = Netto-Dämmvolumen in Litern × zugelassene Einbaudichte in g/l.
Die Einheiten g/l und kg/m3 haben denselben numerischen Wert. Das Flächengewicht einer Matte in g/m2 ist jedoch ein anderes Maß und kann nicht durch die Einbaudichte ersetzt werden.
Ein Wert für die Schalldämpfer-Dämmdichte sollte sich auf die definierte Faserfüllmenge und deren zugewiesenes Volumen beziehen. Beziehen Sie die Masse einer Edelstahlauskleidung, eines Rückhaltesiebs oder eines Versandbeutels nicht in die Glasfaserfüllmenge ein.
Verwenden Sie für ein rechteckiges Zuschnittstück die folgenden Einheiten:
Schnittlänge in Metern = Trockenfasergewicht in Gramm / (Bahnbreite in Metern × Glasfaserflächengewicht in g/m2).
Verwenden Sie die Breite, die tatsächlich im fertigen Stück verbleibt, nicht die breitere gekaufte Breite vor dem Kantenbeschnitt. Bestätigen Sie, ob das vom Lieferanten angegebene Flächengewicht nur die Glasfaser oder die komplette gesteppte Bahn umfasst. Die Berechnung und das Zielgewicht müssen auf derselben Materialbasis beruhen.
Die folgenden Zahlen sind hypothetische Berechnungseingaben. Sie sind keine Lagerspezifikationen, empfohlenen Packungsdichten oder Testergebnisse von BSTFLEX.Nehmen wir an, ein beispielhaftes Schalldämpferprogramm hat bereits eine 300 g Trockenglasfaserfüllung für das zu bewertende Material genehmigt.
| Beispieleingabe | Angenommener Wert |
|---|---|
| Innendurchmesser der Packungskammer | 120 mm |
| Außendurchmesser des Kerns, in diesem Beispiel ohne separates Innenrohr | 50 mm |
| Effektive Packungslänge | 400 mm |
| Zuvor genehmigte Trockenglasfaserfüllung | 300 g |
| Nutzbare Bahnbreite | 400 mm oder 0,40 m |
| Glasfaserflächengewicht, ohne temporäre Steppung | 750 g/m2 |
Volumen: π × (1202 - 502) × 400 / 4.000.000 = ca. 3,738 Liter.
Durchschnittliche installierte Faserdichte: 300 / 3,7385 = ca. 80,25 g/l. Dies ist eine berechnete Folge der angenommenen Faserfüllung, keine empfohlene Dichte.
Schnittlänge: 300 / (0,40 × 750) = 1,00 Meter.
Die berechnete Materialmenge ist somit ein 400 × 1000 mm großes Zuschnittstück, das 300 g Glasfaser enthält. Das Schnittlayout muss dennoch zur Steppung, zum Installationsweg und zur Kammergeometrie passen. Diese Berechnung allein beweist nicht, dass das kompakte Stück passt oder dass sich die freigesetzten Fasern korrekt verteilen.
Eine Schalldämpfer-Packungsmatte mit der Verkaufsbezeichnung 400 × 1000 mm hat eine Fläche von 0,40 m2. Ihr Fasergewicht hängt vom Flächengewicht des Materials ab. Die folgenden Rechenbeispiele zeigen, warum Verpackungsabmessungen keine vollständige Spezifikation darstellen.
| Illustrationsblatt | Angenommenes Glasfaser-Flächengewicht | Glasfaser in einem 400 × 1000 mm Stück |
|---|---|---|
| A | 500 g/m2 | 200 g |
| B | 750 g/m2 | 300 g |
| C | 1000 g/m2 | 400 g |
Dies sind keine drei empfohlenen Ersatzprodukte. Sie zeigen, dass gleiche Fläche nicht gleiche Fasermenge bedeutet. Vergleichen Sie bei der Bewertung eines anderen Lieferanten neben dem Gewicht auch die Faserstruktur, die Freisetzungseigenschaften und die Einbauergebnisse für Glasfaser-Schalldämpferwolle.
Zahlen wie 350, 400, 450 und 500 mm können die Bahnenbreite, die verpackte Länge oder eine andere Produktabmessung beschreiben. Bestimmen Sie die Richtung anhand der Schnittzeichnung, anstatt sich nur auf ein Größenetikett zu verlassen.
Bei einem Wickellayout, bei dem die Bahnenbreite entlang des Kerns verläuft, muss diese Breite mit dem effektiven akustischen Bereich und den spezifizierten Endabständen übereinstimmen. Die um den Kern gewickelte Länge wird dann aus der erforderlichen Materialmenge und der genehmigten Anordnung bestimmt.
Der Kauf einer breiteren Auspuff-Dämmmatte und das Zuschneiden verändern die nutzbare Fläche und das Fasergewicht. Berechnen Sie die installierte Menge nach dem Zuschneiden. Verwenden Sie nicht das ursprüngliche Verpackungsgewicht als angenommenes Schalldämpfer-Füllgewicht.
Drehen Sie ein zugeschnittenes Stück ebenfalls nicht nur deshalb, weil die Abmessungen zu passen scheinen. Überprüfen Sie die zulässige Schnittausrichtung, die Steppanordnung und die Einbaumethode für die gelieferte Konstruktion.

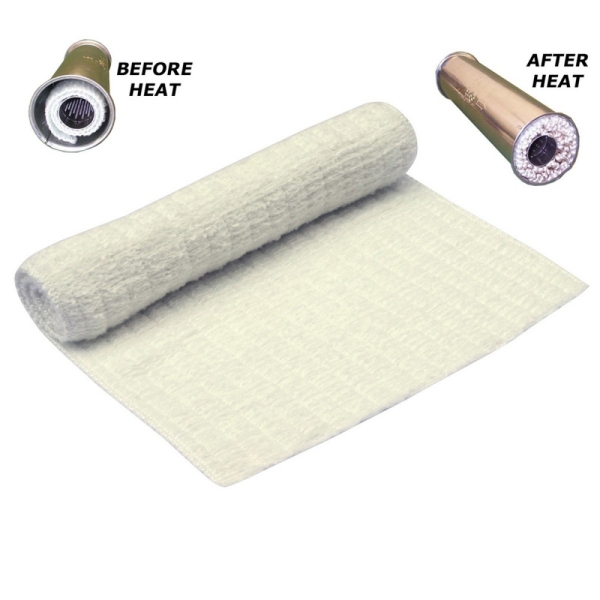

Selbstexpandierende Schalldämpferwolle setzt eine zurückgehaltene Faserstruktur frei; sie erzeugt keine zusätzliche Glasfaser. Ein Expansionswert benötigt eine definierte Ausgangskompression, Erwärmungsbedingungen und Messbedingungen, bevor er interpretiert werden kann.
Ein außerhalb des Gehäuses gemessenes freies Expansionsvolumen ist nicht dasselbe wie der Raum, der innerhalb eines begrenzten Schalldämpfers eingenommen wird. Die Division des Kammervolumens durch einen allgemeinen Expansionsmultiplikator ist daher kein zuverlässiger Ersatz für eine genehmigte Füllspezifikation.
Verwenden Sie für Endlosfaser-Auspuffdämmung, die gewählte Faserqualität, die spezifizierte Füllmenge und das vereinbarte Konditionierungsverfahren als Entwicklungsreferenz. Überprüfen Sie die Verteilung nach der Freisetzung, insbesondere um versetzte Kerne und eingeschränkte Endräume herum.
Trennen Sie das für ein Produktionslos gekaufte Material von dem Material, das in jedem akzeptierten Schalldämpfer verbaut wird. Eine zusätzliche Einkaufszugabe kann für den Kantenzuschnitt, Einrichtungsstücke oder Ausschuss erforderlich sein. Diese Zugabe ist kein zusätzliches Füllmaterial, das in jedes Gehäuse gepresst werden soll.
Für einen Schneidprozess mit fester Breite:
Netto-Produktionslänge = Anzahl der Schalldämpfer × genehmigte Schnittlänge pro Schalldämpfer.
Erforderliche Einkaufsmenge = Netto-Produktionslänge / erwartete nutzbare Ausbeute.
Geben Sie die Ausbeute als Dezimalbruch an, der aus dem tatsächlichen Schneidprozess oder einer vereinbarten Planungsgrundlage ermittelt wurde. Wenn Breitenverschachtelungen oder unregelmäßige Schnittmuster vorliegen, verwenden Sie einen flächenbasierten Schnittplan anstelle dieser einfachen Längenberechnung.
Beim Vergleich von Auspuffdämmung als Meterware mit vorgeschnittene Auspuffdämmmatten, berücksichtigen Sie die Kosten für nicht verwendbare Verschnittreste, das Wiegen, die Vorbereitung und die Prüfung. Vergleichen Sie beide Optionen anhand der gleichen zugelassenen Fasermenge pro Schalldämpfer.
Für kundenspezifisch zugeschnittene Schalldämpferdämmung, vermerken Sie die Faseridentifikation, das Flächengewicht der Matte, die Schnittmaße und das angestrebte Trockenfüllgewicht im genehmigten Datensatz. Legen Sie fest, ob sich die Gewichtsgrenzen auf die Glasfaser oder auf das komplette gesteppte Bauteil beziehen.
Geben Sie an, wie das Teil ausgerichtet ist und welche Beschnitt- oder Befestigungsvorgänge zulässig sind. Vereinbaren Sie Abnahmegrenzen, anstatt eine allgemeine Toleranz für alle Materialien und Schneidverfahren anzunehmen.
Bestätigen Sie bei der Eingangsprüfung die Materialreferenz und das gemessene Gewicht des Zuschnitts anhand der vereinbarten Massenbasis. Ein unbenutztes, zugelassenes Muster ist eine bessere Referenz für Abmessungen und Konstruktion als eine bereits ausgebaute Dämmung, deren Gewicht sich durch Faserverlust oder Verunreinigung verändert haben könnte.
Validieren Sie den montierten Schalldämpfer nach dem festgelegten Freigabezyklus und Betriebstest. Eine korrekte Berechnung stellt einen kontrollierten Input sicher, jedoch keinen garantierten Geräuschpegel oder Wartungsintervall.
Nicht unbedingt. Ein Meter definiert nur die Länge. Sie benötigen auch die nutzbare Breite, das Flächengewicht der Glasfaser und die zugelassene Füllmenge für den tatsächlichen Schalldämpfer. Eine passende Packungslänge belegt noch keine Eignung.
Die kombinierte Fasermasse kann berechnet werden, aber die geänderten Verbindungsstellen, Überlappungen und die Platzierung müssen dennoch überprüft werden. Die Übereinstimmung des Gewichts beweist nicht, dass ein anderes Schnittlayout die Dämmung auf die gleiche Weise verteilt.
Nur wenn die jeweiligen Schalldämpferspezifikationen diese Wahl unterstützen. Der Motortyp ist kein Ersatz für Kammerabmessungen, Materialgüte, Betriebsbedingungen oder eine validierte Füllmenge.
Senden Sie die Innengeometrie, die Anwendung, vorhandene Materialinformationen sowie jede ursprüngliche Zeichnung oder jedes Muster. Diese bieten einen Ausgangspunkt für die Überprüfung einer vorgeschlagenen Konstruktion. Das endgültige Füllgewicht sollte durch den entsprechenden Entwicklungs- und Genehmigungsprozess vereinbart werden.
Für OEM-Auspuffdämmmatten, senden Sie den Schalldämpferquerschnitt, die Außenabmessungen des Kerns, das Innenprofil der Hülle und die effektive Dämmlänge. Fügen Sie die aktuelle Faserspezifikation, das zugelassene Trockengewicht oder die Dichte, sofern verfügbar, sowie die beabsichtigte Schneid- und Montagemethode hinzu.
Geben Sie Muster- und Produktionsmengen, Anforderungen an die Materialkennzeichnung und Verpackungspräferenzen an. Temperaturinformationen sollten den Messort identifizieren und zwischen normalem Betrieb und kurzzeitigen Spitzen unterscheiden.
Verwenden Sie die BSTFLEX expandierende Schalldämpferdämmmatte als Ausgangspunkt für das Produkt. Zeichnungsbasierte Entwicklung und Anforderungen für Nachbestellungen können über unseren Fertigungsservice für kundenspezifische Schalldämpferdämmung besprochen werden. Weitere Formen sind im Schalldämpferdämmungs-Produktsortiment erhältlich.
