So installieren Sie eine Turbo-Sicherheitsdecke: Abdeckung des Verdichtergehäuses, Befestigung und Freiraum

A Turbo-Sicherheitsdecke wird rund um das Turbolader-Kompressorgehäuse installiert, um im Falle eines Ausfalls auf der Kompressorseite eine Eindämmungsbarriere zu bilden. Bei der korrekten Installation kommt es auf mehr an, als nur die Decke um das Gehäuse zu wickeln. Die Decke muss in der vorgesehenen Position sitzen, sicher gehalten werden und darf keine Behinderung durch Laderohre, Klemmen, Halterungen, Kabel und andere in der Nähe befindliche Komponenten haben.

Dieses Handbuch konzentriert sich speziell auf die Installation von a BSTFLEX Turbo-Sicherheitsdecke. Dies gilt nicht für eine Turbinen-seitige Wärmedecke. Wenn Ihr Projekt eine Wärmedämmung rund um das Turbinengehäuse erfordert, sehen Sie sich die an BSTFLEX Turbo-Hitzeschilddecke Reichweite statt.

Bei der Installation sollten stets die mitgelieferten Anweisungen für die genaue Konfiguration der Decke und des Turboladers befolgt werden. Eine Eindämmungsdecke sollte nicht modifiziert, überdehnt oder mit improvisierter Hardware gesichert werden, um eine fehlerhafte Passform auszugleichen.

Wohin gehört eine Turbo-Sicherheitsdecke?

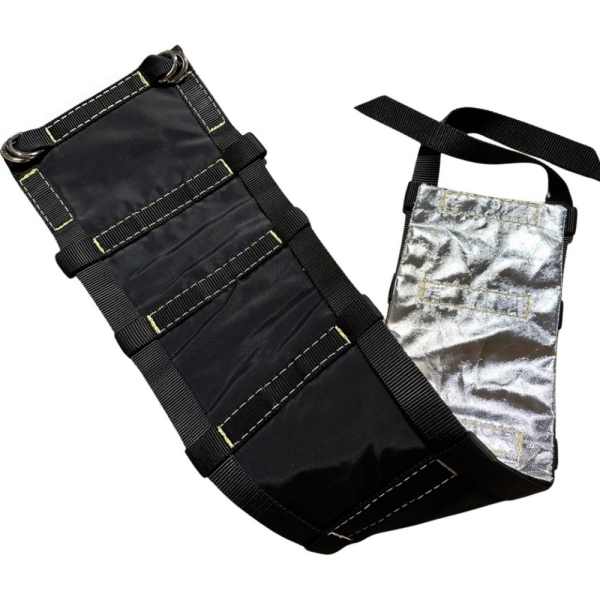

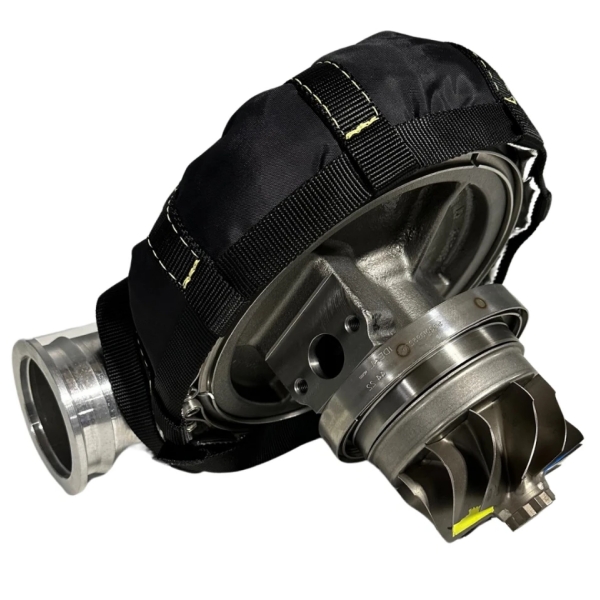

Rundherum ist eine Turbo-Sicherheitsdecke angebracht Kompressorgehäuse, nicht das Turbinengehäuse.

Das Kompressorgehäuse ist die kaltseitige Abdeckung, die das Kompressorrad umgibt und die Verbindung zum Ansaug- und Ladeluftsystem herstellt. Der Zweck der Sicherheitsdecke besteht darin, eine verstärkte Eindämmungsschicht um diesen Bereich herum bereitzustellen.

Diese Unterscheidung ist wichtig, weil a Turbo-Wärmedecke erfüllt eine andere Funktion. Normalerweise wird am Turbinengehäuse eine Wärmedecke installiert, um die Strahlungswärme zu reduzieren und das Wärmemanagement zu verbessern. Eine Turboschutzdecke ist für die kompressorseitige Eindämmung konzipiert.

Installieren Sie keine Sicherheitsdecke über dem Turbinengehäuse, es sei denn, das Produkt wurde speziell für diesen Zweck entwickelt und dokumentiert.

Vor der Installation: Überprüfen Sie den Sitz des Kompressorgehäuses

Vergleichen Sie vor dem Befestigen der Decke deren Form und Abmessungen mit dem tatsächlichen Kompressorgehäuse.

Überprüfen Sie Folgendes:

• Gesamtdurchmesser und Profil des Kompressorgehäuses
• Kompressoreinlassposition
• Position des Laderohrauslasses
• Gehäuseklemmen und Haltebänder
• Halterungen oder Befestigungspunkte in der Nähe der Kompressorabdeckung
• In der Nähe befindliche Wastegate- oder Aktuatorkomponenten
• Öl-, Kühlmittel- oder Sensorleitungen, die in der Nähe der Decke verlaufen können
• Elektrische Leitungen oder Kabelbäume rund um den Turbolader

Eine zu kleine Decke kann die Nähte oder das Befestigungssystem übermäßig belasten. Eine zu große Decke kann sich verschieben, wölben oder die umliegenden Bauteile beeinträchtigen.

Wenn die Gehäusegeometrie nicht mit dem Muster der Decke übereinstimmt, drücken Sie die Decke nicht mit Gewalt in Position. Für kundenspezifische Anwendungen senden Sie Gehäuseabmessungen, Fotos oder eine Zeichnung an BSTFLEX, damit die Passform vor der Produktion überprüft werden kann.

Überprüfen Sie vor dem Befestigen die Ausrichtung der Decke

Legen Sie die Decke um das Kompressorgehäuse, ohne das Haltesystem vollständig festzuziehen. Verwenden Sie diese Probeposition, um Ausrichtung und Abstand zu überprüfen.

Überprüfen Sie vor der Befestigung Folgendes:

• Die Decke wird um den vorgesehenen Bereich des Kompressorgehäuses herum zentriert
• Die Außenhülle ist nicht verdreht
• Die Kanten der Decke beeinträchtigen den Einlass des Kompressors nicht
• Der Laderohranschluss bleibt zugänglich
• Gehäuseklemmen bleiben dort zugänglich, wo Wartungszugang erforderlich ist
• Die Befestigungspunkte können erreicht werden, ohne dass die Decke gewaltsam in Position gebracht werden muss
• Die Decke darf nicht über spitze Vorsprünge oder ungeeignete Halterungen gespannt werden

Die richtige Ausrichtung sollte es der Decke ermöglichen, sich der Gehäuseform ohne übermäßige Verformung anzupassen.

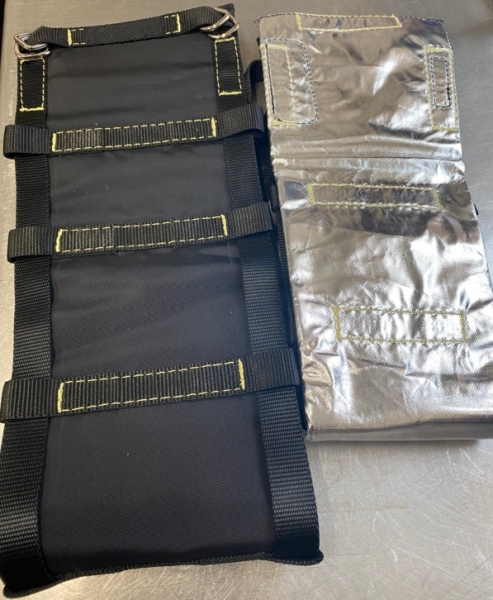

Wie sollte eine Turbo-Sicherheitsdecke befestigt werden?

Verwenden Sie das mit der jeweiligen Decke gelieferte Befestigungssystem. Je nach Ausführung können dies Gurte, Schnallen, verstärkte Befestigungspunkte oder andere Befestigungselemente sein.

Ziel ist es, die Decke während des Fahrzeugbetriebs sicher in Position zu halten, ohne die Decke oder in der Nähe befindliche Komponenten zu beschädigen.

Ersetzen Sie das vorgesehene Befestigungssystem nicht durch improvisierte Methoden wie:

• Kabelbinder aus Kunststoff
• Zufälliger Metalldraht
• Nicht spezifizierte Schlauchklemmen
• Zusätzliche Löcher werden durch die Decke geschnitten
• Befestigung durch nicht verstärkte Bereiche

Eine improvisierte Befestigung kann die Lastverteilung rund um die Decke verändern und die Verstärkung oder Befestigungspunkte beschädigen.

Es gibt kein universelles Anzugsdrehmoment oder eine allgemeingültige Gurtspannung, die für jede Turbo-Sicherheitsdecke gilt. Befolgen Sie die für das jeweilige Produkt bereitgestellten Installationsanweisungen und gehen Sie nicht davon aus, dass eine engere Installation immer besser ist.

Turbo-Sicherheitsdeckenfreigabe: Was muss überprüft werden?

Der Freiraum ist einer der wichtigsten Teile der Installation. Die Decke sollte sicher bleiben, ohne das Turboladersystem oder umliegende Komponenten zu beeinträchtigen.

Ladungsrohre

Stellen Sie sicher, dass die Decke den Kompressorauslass oder die Laderohrverbindung nicht behindert. Das Rohr und die Schelle müssen ordnungsgemäß sitzen und zugänglich bleiben.

Kompressoreinlass

Die Decke darf den Einlass des Kompressors nicht behindern und keine Einlassrohre, Schläuche oder Filterverbindungen beeinträchtigen.

Klemmen und Haltebänder

Prüfen Sie, ob die Klemmen oder Haltebänder des Kompressorgehäuses einen Wartungszugang erfordern. Positionieren Sie die Decke nicht so, dass eine routinemäßige Inspektion oder Entfernung unmöglich wird.

Wastegate-Aktuator und Gestänge

Wenn sich ein Aktuator, ein Gestänge oder ein anderes bewegliches Bauteil in der Nähe des Kompressorgehäuses befindet, stellen Sie sicher, dass es sich über seinen gesamten Betriebsbereich bewegen kann, ohne die Decke zu berühren.

Öl- und Kühlmittelleitungen

Achten Sie darauf, dass die Decke nicht drückt, knickt oder unerwünschten Druck auf Öl- oder Kühlmittelleitungen ausübt. Vor der endgültigen Befestigung Beschläge und Verlegung prüfen.

Elektrische Verkabelung

Überprüfen Sie die Verkabelung und Sensoren auf Kontaktpunkte. Eine Decke, die bei Vibrationen an einem Kabelbaum reibt, kann zu einem neuen Wartungsproblem führen, selbst wenn die Decke selbst sicher bleibt.

In der Nähe befindliche Klammern und scharfe Kanten

Überprüfen Sie Halterungen, Bleche und andere in der Nähe befindliche Komponenten auf scharfe Kanten oder mögliche Scheuerstellen. Dauerhafter Kontakt kann mit der Zeit die Außenschicht der Decke beschädigen.

Wie sieht die richtige Abdeckung des Kompressorgehäuses aus?

Mehr Abdeckung ist nicht automatisch besser. Die richtige Abdeckung hängt vom Design der Decke und der Konfiguration des Kompressorgehäuses ab.

Eine ordnungsgemäß installierte Decke sollte:

• Bleiben Sie im vorgesehenen Bereich des Kompressorgehäuses positioniert
• Folgen Sie der Gehäuseform ohne starkes Zusammenballen
• Bleiben während der Vibration sicher gehalten
• Vermeiden Sie übermäßiges Dehnen
• Vermeiden Sie den Kontakt mit beweglichen Teilen
• Lassen Sie die erforderlichen Rohr- und Serviceanschlüsse zugänglich
• Halten Sie die für die Decke angegebene Befestigungsanordnung ein

Wenn die Decke stark gedehnt werden muss, um die Befestigungspunkte zu erreichen, sollte die Passform überprüft werden, bevor mit der Installation fortgefahren wird.

Häufige Fehler bei der Installation der Turbo-Sicherheitsdecke

1. Installieren der Decke auf der falschen Seite des Turbos

Zur kompressorseitigen Eindämmung ist eine Turboschutzdecke vorgesehen. Es sollte nicht mit einer Wärmedecke für das Turbinengehäuse verwechselt werden.

2. Auswahl der Decke nur nach Turboladername

Selbst innerhalb ähnlicher Turboladerfamilien können unterschiedliche Verdichtergehäuse unterschiedliche Außenabmessungen aufweisen. Bestätigen Sie die tatsächliche Gehäusekonfiguration, anstatt sich nur auf einen Produktnamen zu verlassen.

3. Ignorieren der Gehäusegeometrie

Einlassposition, Auslassausrichtung, Klemmen und äußere Merkmale wirken sich alle auf die Deckenbefestigung aus.

4. Verwendung improvisierter Aufbewahrungshardware

Zusätzlicher Draht, Kabelbinder oder beliebige Klammern sollten das für die Decke vorgesehene Befestigungssystem nicht ersetzen.

5. Zulassen, dass die Decke Rohrverbindungen behindert

Überprüfen Sie die Einlass- und Auslassanschlüsse des Kompressors, nachdem die Decke positioniert wurde. Die Klemmen sollten ordnungsgemäß sitzen und zugänglich bleiben.

6. Installation über einer undichten oder beschädigten Komponente

Öl-, Kühlmittel- oder andere Lecks vor dem Einbau reparieren. Verwenden Sie die Decke nicht zum Abdecken eines ungelösten mechanischen Problems.

7. Übermäßiges Anziehen zur Korrektur einer schlechten Passform

Wenn die Decke nicht zum Kompressorgehäuse passt, ist eine übermäßige Befestigungskraft keine geeignete Lösung. Überprüfen Sie die Deckengröße oder fordern Sie ein individuelles Muster an.

Inspektion nach der Installation

Führen Sie nach der Installation eine abschließende Sicht- und Sachprüfung durch, bevor das Fahrzeug wieder in Betrieb genommen wird.

Bestätigen Sie Folgendes:

• Die Decke bleibt sicher positioniert
• Befestigungselemente sind korrekt eingerastet
• Kein Tuchrand berührt eine bewegliche Komponente
• Füllrohre und Schellen bleiben korrekt installiert
• Kein Schlauch oder Kabel wird komprimiert
• Die Decke ist nicht verdreht oder stark gebündelt
• Keine Retentionskomponente wird an einer scharfen Kante positioniert

Überprüfen Sie die Decke nach dem ersten Gebrauch erneut gemäß den Produktanweisungen und Anwendungsanforderungen. Achten Sie auf Bewegungen, Reibung oder Veränderungen in der Befestigungsposition.

Informationen zu laufenden Serviceprüfungen finden Sie unter Inspektion der Turbo-Sicherheitsdecke: Wann eine Turbo-Splitterdecke ausgetauscht werden muss.

Anforderungen an die Installation einer benutzerdefinierten Turbo-Sicherheitsdecke

Für ein kundenspezifisches Kompressorgehäuse ist möglicherweise ein kundenspezifisches Deckenmuster erforderlich. Geben Sie für die Projektbewertung so viele Installationsinformationen wie möglich an.

Weitere Informationen zur kundenspezifischen Beschaffung und zum Einbau von Kompressorgehäusen finden Sie unter Turbo-Sicherheitsdecke für den Rennsport: Kompressoreindämmung, Einbau und kundenspezifische Lieferung.

Turbo-Sicherheitsdecke und Turbo-Wärmedecke sind separate Produkte

Ein vollständiges Turboschutzsystem kann sowohl Eindämmung als auch Wärmeisolierung nutzen, die beiden Produkte sollten jedoch nicht als austauschbar betrachtet werden.

• Turbo-Sicherheitsdecke: kompressorseitiges Containment
• Turbo-Hitzeschilddecke: Turbinenseitiges Wärmemanagement

Wenn das Projekt auch eine Isolierung des Turbinengehäuses erfordert, prüfen Sie die Kategorie Turbo-Hitzeschilddecke. BSTFLEX liefert auch entsprechende Produkte Auspuff-Hitzeschild-Isolierung und Auspuff- und Krümmer-Wärmefolie Produkte für ein umfassenderes Wärmemanagement im Abgasbereich.

Fordern Sie eine individuelle Turbo-Sicherheitsdecke an

Wenn Ihr Kompressorgehäuse nicht einem Standardmuster entspricht, kann BSTFLEX individuelle Anforderungen anhand von Gehäuseabmessungen, Zeichnungen, Fotos und Installationsbedingungen prüfen.

Geben Sie bei der Angebotsanfrage die Turbolader-Identifikation, die Maße des Kompressorgehäuses, die beabsichtigte Anwendung, Befestigungsanforderungen, die geschätzte Bestellmenge und alle OEM- oder Private-Label-Anforderungen an.

Sehen Sie sich die BSTFLEX Turbo-Sicherheitsdecke an

Kontaktieren Sie BSTFLEX für ein individuelles Turbo-Sicherheitsdecken-Angebot

Häufig gestellte Fragen

Wo wird eine Turboschutzdecke installiert?

Es ist um das Turbolader-Kompressorgehäuse herum installiert. Es sollte nicht mit einer Wärmedecke für das Turbinengehäuse verwechselt werden.

Wie dicht sollte eine Turbo-Sicherheitsdecke sein?

Installieren Sie die Decke entsprechend der für das jeweilige Produkt angegebenen Befestigungsanordnung. Verwenden Sie kein übermäßiges Anziehen, um eine fehlerhafte Montage auszugleichen.

Kann ich Kabelbinder oder Draht verwenden, um eine Turbo-Sicherheitsdecke zu installieren?

Eine improvisierte Halterung sollte das für die Decke konzipierte Befestigungssystem nicht ersetzen. Verwenden Sie die mitgelieferten oder zugelassenen Haltekomponenten.

Was sollte ich vor der Installation rund um das Kompressorgehäuse überprüfen?

Überprüfen Sie den Kompressoreinlass und -auslass, die Rohrschellen, Halterungen, Antriebskomponenten, Öl- und Kühlmittelleitungen, die Verkabelung und den verfügbaren Freiraum um das Gehäuse herum.

Kann BSTFLEX eine individuelle Turbo-Sicherheitsdecke herstellen?

BSTFLEX kann kundenspezifische Größen-, Struktur- und Befestigungsanforderungen auf der Grundlage der Kompressorgehäusegeometrie, Fotos, Zeichnungen und Installationsbedingungen prüfen.
