Ein Schalldämpfer-Packungssieb ist eine mechanische Rückhalteschicht, die dazu dient, akustische Packungen im Inneren eines Abgasschalldämpfers einzudämmen. Es ersetzt nicht Glasfaser, Basalt oder ein anderes zugelassenes Verpackungsmaterial. Seine Aufgabe besteht darin, das Material in der vorgesehenen Position zu halten und gleichzeitig dafür zu sorgen, dass die Schalldämpferkonstruktion wie vorgesehen funktioniert.
Beim OEM-Einkauf sollte der Bildschirm um mehr als die Blattgröße angegeben werden. Drahtdurchmesser, verflochtene Konstruktion, Anzahl der Lagen, Kantenbehandlung, Schnittmaße, Überlappung und Installationsposition beeinflussen alle die Passform und Handhabung des Bauteils während der Montage.

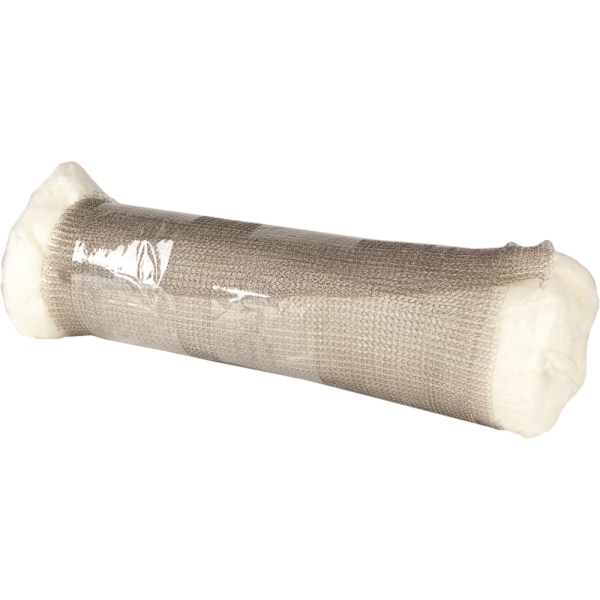

Die BSTFLEX Auspuffsieb aus Edelstahl zur Aufbewahrung der Schalldämpferpackung verwendet 0,011-Zoll-Drahtlitzen aus rostfreiem Stahl in einem zweischichtigen, verflochtenen Blech. Das aktuelle Standardblatt ist 12 × 18 Zoll groß und hat zwei gewellte Seiten. Für die OEM- und Umpack-Kit-Lieferung können kundenspezifische Zuschnitte und Verpackungen besprochen werden.
A Schalldämpferdichtungshalter bildet eine metallische Hülle oder Stützschicht um die akustische Packung. Abhängig vom Design des Schalldämpfers kann es hilfreich sein:
Der Bildschirm selbst ist nicht die hauptsächliche akustische Füllung. Ein Schalldämpfer mit Glasfaserpackung benötigt weiterhin die angegebene Glasfaserfüllung. Eine Basalt- oder Keramikpackungskonstruktion benötigt weiterhin ihre zugelassene Fasermenge.
Reduzieren Sie die Akustikfüllung nicht, nur weil ein Haltenetz hinzugefügt wird.
Der Markt verwendet mehrere sich überschneidende Beschreibungen:
Diese Begriffe beschreiben möglicherweise die gleiche allgemeine Funktion, garantieren jedoch nicht den gleichen Aufbau.
Ein normales Drahtgeflecht, Gestrick, Streckmetallblech und ein mehrschichtiges Drahtgeflecht können sehr unterschiedliche Öffnungsgeometrie, Flexibilität und Kantenverhalten aufweisen. Die Einkaufsspezifikation sollte die genehmigte Konstruktion angeben und sich nicht nur auf das Wort „Mesh“ verlassen.
| Spezifikation | Aktuelle Produktreferenz | OEM-Kaufhinweis |
|---|---|---|
| Materialfamilie | Edelstahldraht | Geben Sie die erforderliche Legierung separat an, wenn das Projekt eine definierte Qualität erfordert. |
| Drahtdurchmesser | 0,011 Zoll | Ungefähr 0,279 mm; Bei Fertigungsaufträgen den vereinbarten Zeichnungswert und die vereinbarte Toleranz verwenden. |
| Bau | Zweilagiges, verflochtenes Drahtblech | Ersetzen Sie einlagige Gewebe nicht nur deshalb, weil die Außenmaße übereinstimmen. |
| Standardblattgröße | 12 × 18 Zoll | Ungefähr 304,8 × 457,2 mm; Für Produktionsprojekte können individuelle Zuschnitte geprüft werden. |
| Kantenbehandlung | Zwei gekräuselte Seiten | Definieren Sie, welche Kanten an benutzerdefinierten Komponenten gecrimpt werden und wie sie während der Montage ausgerichtet werden. |
| Bewerbung | Aufbewahrung der Schalldämpfer- und Schalldämpferpackung | Die endgültige Größe und Position sollte mit der tatsächlichen Innenschalldämpferkonstruktion übereinstimmen. |
Bei den oben genannten metrischen Werten handelt es sich um direkte Maßumrechnungen. Sie führen nicht zu neuen metrischen Lagergrößen oder zusätzlichen Fertigungstoleranzen.
Ein häufiger RFQ-Fehler besteht darin, nur den Drahtdurchmesser anzugeben.
Drahtdurchmesser beschreibt die Dicke der einzelnen Drahtlitze.
Öffnungsgeometrie beschreibt die durch die Drahtkonstruktion entstehenden Räume.
Anzahl der Ebenen beschreibt, ob der Bildschirm eine Ebene, zwei Ebenen oder eine andere definierte Struktur verwendet.
Diese Parameter sollten nicht als austauschbar behandelt werden.
Zwei Schirme mit demselben Drahtdurchmesser können eine sehr unterschiedliche Eindämmung bieten, wenn ihre Verflechtung, Öffnungsgröße oder Lagenanordnung unterschiedlich sind.
Wenn ein OEM-Projekt kontrollierte Öffnungen erfordert, geben Sie in der Zeichnung die Öffnungsmessmethode und den zulässigen Bereich an. Schließen Sie die Öffnungsgröße nicht nur aus dem Drahtdurchmesser ab.
Ein dickerer Draht macht nicht automatisch einen besseren Schalldämpfernetz aus Edelstahl. Eine zunehmende Drahtgröße kann Folgendes ändern:
Der zugelassene Drahtdurchmesser sollte daher zusammen mit der Siebkonstruktion und der Schalldämpfergeometrie berücksichtigt werden.
Beginnen Sie bei der Ersatzversorgung mit dem vorhandenen zugelassenen Sieb oder einem unbenutzten Muster. Testen Sie bei Neuentwicklungen das vorgeschlagene Sieb in der kompletten Packungsbaugruppe, anstatt den Drahtdurchmesser unabhängig auszuwählen.

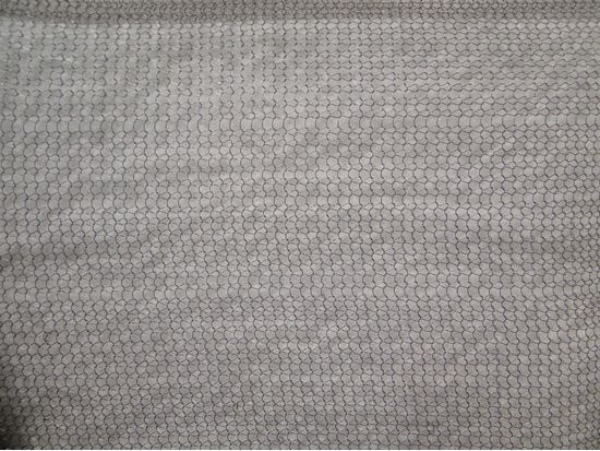

Das aktuelle BSTFLEX-Produkt verwendet a zweilagiges, verflochtenes Drahtblech.
Dies sollte explizit auf einer OEM-Zeichnung vermerkt werden. Eine Bestellung, in der nur „Edelstahlgewebe“ angegeben ist, lässt mehrere Konstruktionsmöglichkeiten offen.
Die Spezifikation kann Folgendes identifizieren:
Wenn ein Lieferant eine andere Lagenanordnung vorschlägt, behandeln Sie dies als Konstruktionsänderung und überprüfen Sie die Pass- und Halteleistung, bevor Sie die Produktion wiederholen.
Roh geschnittene Drahtkanten können sich beim Einführen anders verhalten als geformte oder gecrimpte Kanten.
Das BSTFLEX-Sieb verwendet derzeit zwei gekräuselte Seiten, um die Handhabung zu verbessern und dabei zu helfen, dass die Platte während der Montage eine sauberere Kante behält.
Für individuelle Zuschnitte Schalldämpfer-Packungsnetz, definieren:
Geben Sie nicht nur die Rohlingsabmessungen an, wenn durch Crimpen die nutzbare Endbreite verändert wird.
Ein standardmäßiges 12 × 18-Zoll-Blech kann für geeignete Anwendungen zugeschnitten werden, es sollte jedoch ein OEM-Zuschnittteil aus dem eigentlichen Schalldämpfer entwickelt werden.
Stellen Sie bereit:
Für eine einfache zylindrische Packungsanordnung eignet sich möglicherweise eine rechteckige Platte. Ovale, abgestufte oder unregelmäßige Schalldämpfer benötigen möglicherweise ein anderes Schnittmuster.
Für eine annähernd kreisförmige Packungsanordnung kann der geometrische Umfang wie folgt geschätzt werden:
Siebwickellänge vor der Überlappung = π × Außendurchmesser der fertigen Packung.
Wenn die fertig verpackte Baugruppe einen Außendurchmesser von 100 mm hat:
π × 100 mm = ca. 314 mm.
Dieser Wert ist nur der Grundumfang. Die endgültige Schnittlänge kann außerdem Folgendes erfordern:
Dieses Berechnungsbeispiel legt keine empfohlene Überlappung oder fertige Bildschirmgröße fest.
Eine zu geringe Überlappung kann zu einer unbeabsichtigten Öffnung in der Halteschicht führen. Eine übermäßige Überlappung kann zu einem lokal dickeren oder steiferen Bereich führen.
Die Baugruppenspezifikation sollte Folgendes angeben:
Sagen Sie den Bedienern nicht nur, dass sie „fest wickeln“ sollen. Die Dichtigkeit ist subjektiv und kann sowohl die Packungsform als auch die Siebgeometrie verändern.
Ein Rückhaltesieb und Edelstahlwolle sollten getrennte Komponententypen bleiben.
Als metallische Faserschicht nahe dem perforierten Kern kann Stahlwolle verwendet werden. Ein Sieb sorgt für eine drahtbasierte Haltestruktur um oder innerhalb der Packungsbaugruppe.
Einige Schalldämpferkonstruktionen verwenden möglicherweise beides.
Einen detaillierten Konstruktionsvergleich finden Sie unter Edelstahl-Wollkernummantelung vs. Haltesieb.
Entfernen Sie keine vorhandene Stahlwolleschicht, weil ein rostfreies Sieb hinzugefügt wird, und gehen Sie nicht davon aus, dass Stahlwolle automatisch die gleiche Eindämmung bietet wie das zugelassene Sieb.
Die BSTFLEX Glasfaser-Schalldämpfer-Packungssocke verwendet einen gewebten Glasfasernetzbeutel zur Aufnahme der Glasfasergarnfüllung.
Diese Konstruktion unterscheidet sich von S. 259.
| Vergleich | Verpackungssieb aus Edelstahl | Packsocke aus Glasfasernetz |
|---|---|---|
| Hauptmaterial | Edelstahldraht | Gewebtes Glasfasernetz plus Glasfaserfüllung |
| Primäres Lieferformular | Metallisches Halteblech | Enthaltene Verpackungskomponente |
| Ist die Hauptakustikfüllung enthalten? | Nein | Ja |
| Hauptabmessungen der Angebotsanfrage | Blatt- oder Schnittgröße, Drahtkonstruktion und Überlappung | Durchmesser, Länge, Füllgewicht und Netzaufbau |
| Typische Einkaufsrolle | Separate Retentionskomponente | Einbaufertige oder halbfertige Packungskomponente |
Verwenden Sie die beiden Produktbeschreibungen nicht austauschbar, nur weil beide das Wort „Mesh“ enthalten.
Der Bildschirm muss mit der tatsächlichen Verpackungskonstruktion kompatibel sein.
BSTFLEX liefert mehrere Schalldämpfer-Verpackungsmaterialien, einschließlich Glasfaser, Edelstahlwolle, Keramikfaser, Basaltfaser und vorgeformte Verpackungskomponenten.
Identifizieren Sie für jedes Bildschirmprojekt Folgendes:
Wählen Sie nicht zuerst einen Bildschirm aus und ändern Sie dann die Verpackungsmenge nur, damit der Bildschirm passt.
Jede zusätzliche metallische Schicht nimmt Platz ein.
Wenn sich ein Schirm um die Außenseite der Akustikpackung wickelt, stellen Sie sicher, dass die fertige Baugruppe noch in die Hülle passt, ohne die Packung in einen unbeabsichtigten Kompressionszustand zu zwingen.
Für eine zylindrische Baugruppe:
Fertiger Siebmantel ≈ Außendurchmesser der gepackten Komponente + Siebbeitrag.
Der tatsächliche Beitrag hängt von der Drahtkonstruktion, der Anzahl der Lagen, der Überlappung und der lokalen Kantenbehandlung ab. Gehen Sie nicht davon aus, dass der Drahtdurchmesser allein der Vergrößerung des fertigen Durchmessers entspricht.
Probieren Sie die tatsächliche Montage aus, wenn der Spielraum begrenzt ist.
A Schalldämpfer-Repack-Sieb kann dabei helfen, die Verpackung einzudämmen, stellt jedoch nicht die korrekte Verpackungsmenge fest.
Halten Sie diese Spezifikationen getrennt:
Wenn die vorhandene Packung zu locker oder zu dicht ist, wird durch das Hinzufügen eines Siebes nicht automatisch die zugrunde liegende Füllspezifikation korrigiert.
Bei wiederholter Montage können vorgeschnittene Siebe das Messen und Beschneiden an der Produktionslinie reduzieren.
Eine kundenspezifische Schnittspezifikation kann Folgendes umfassen:
Wenn mehrere Schalldämpfermodelle das gleiche Siebmaterial, aber unterschiedliche Schnittgrößen verwenden, weisen Sie jedem genehmigten Schnitt eine separate Fertigteilenummer zu.
| Kaufoption | Arbeite beim Kunden | Hauptkostenfaktoren |
|---|---|---|
| Standardblatt | Messen, trimmen, identifizieren und für die Installation vorbereiten. | Blechpreis, Schnittarbeit, Verschnitt und Inspektion. |
| Vorgeschnittenes Rechteck | Positionieren, überlappen und installieren. | Stückpreis, Maßtoleranz und Verpackung. |
| Individuell geformter Bildschirm | Orientierung und Endmontage. | Schnittart, Komplexität, Ausbeute und Bestellmenge. |
| Kit-Komponente | Mit den anderen zugelassenen Umpackungsteilen installieren. | Stücklistenkontrolle, Verpackung, Etiketten und Komponentenabgleich. |
Vergleichen Sie die Kosten pro akzeptiertem Schalldämpfer und nicht nur den Preis pro Blatt.
Verschnitte von Edelstahlgeweben gelten als Produktionsausschuss, es sei denn, die Zeichnung sieht eine anderweitige Verwendung ausdrücklich vor.
Legen Sie keine kleinen Reste um eine Verpackung herum, nur um den Abfall zu reduzieren. Zusätzliche Überlappungen und unregelmäßige Metallteile können die lokale Steifigkeit, Dicke und Montagepassung verändern.
Optimieren Sie bei Nachbestellungen das Schnittlayout entsprechend den erforderlichen Fertigteilabmessungen.
Der Lieferant kann Folgendes überprüfen:
| Inspektionsgegenstand | Was zu überprüfen ist |
|---|---|
| Materielle Identität | Zugelassene Referenz für rostfreies Material, sofern angegeben. |
| Drahtdurchmesser | Zugelassener Durchmesser und Messmethode. |
| Bau | Korrekte zweischichtige oder andere zugelassene verflochtene Struktur. |
| Fertigmaße | Breite, Länge und individuelles Profil gemäß Zeichnung. |
| Kanten | Korrekte gekräuselte, gefaltete oder geschnittene Kantenkonfiguration. |
| Stückzustand | Keine unbeabsichtigten Verformungen, starkes Hängenbleiben oder Fremdkörper. |
| Identifikation | Teilenummer, Zeichnungsrevision und Chargenreferenz, sofern erforderlich. |
| Verpackung | Korrekte Stückzahl, Etikett und Schutz beim Versand. |
Vereinbaren Sie vor Produktionsaufträgen Toleranzen und Probenahmemethoden. Die vorhandenen Produktnennwerte sollten nicht als Fertigungstoleranzen interpretiert werden, es sei denn, diese Toleranzen wurden separat bestätigt.
Ein Siebmuster sollte mit der tatsächlichen Akustikpackung, dem Kern und der Hülle bewertet werden.
Aufnahme:
Wenn Schall oder Gegendruck Teil der Projektvalidierung sind, testen Sie diese Eigenschaften mit dem kompletten Schalldämpfer nach dem vereinbarten Verfahren. Eine Bildschirmspezifikation allein bestimmt nicht das Ergebnis.
Nein. Der Bildschirm ist eine Haltekomponente. Die Akustikpackung bleibt ein separates Material mit eigenem Gewicht, eigener Dichte und eigenen Installationsspezifikationen.
Nein. Das Siebgewebe besteht aus verflochtenem Draht. Edelstahlwolle ist ein Metallfasermaterial. Einige Schalldämpfer verwenden beide in unterschiedlichen Positionen.
Das aktuelle BSTFLEX-Produkt ist so konzipiert, dass es das Trimmen für geeignete Anwendungen ermöglicht. Geben Sie für die wiederholte OEM-Montage die fertige Zuschnittgröße an, damit die Bediener nicht jedes Sieb einzeln messen müssen.
Die aktuelle Produktspezifikation listet 0,011-Zoll-Drahtlitzen aus rostfreiem Stahl auf, etwa 0,279 mm. Bestätigen Sie bei der Bestellung von Produktionsmengen die aktuelle Zeichnung und Einkaufsspezifikation.
Gewellte Kanten sorgen für eine kontrolliertere Endbearbeitung der Kante beim Handling und Einführen. Ermitteln Sie bei kundenspezifischen Komponenten, welche Kanten gecrimpt werden müssen, und ermitteln Sie die endgültige Größe nach der Kantenformung.
BSTFLEX kann kundenspezifische Zuschnittgrößen, Verpackungen und OEM-Siebanforderungen anhand von Zeichnungen, Schalldämpferabmessungen oder Mustern prüfen. Material- und Konstruktionsanforderungen sollten während der Angebots- und Mustergenehmigung bestätigt werden.
Beginnen Sie mit dem BSTFLEX Edelstahl-Auspuffsieb zur Aufbewahrung der Schalldämpferpackung. Senden Sie die erforderliche Drahtspezifikation, Schirmkonstruktion, Endabmessungen, Kantenbehandlung und Bestellmenge.
Geben Sie außerdem die perforierten Kernabmessungen, das Verpackungsmaterial, die verpackten Außenabmessungen und die vorgesehene Überlappung an, sofern verfügbar. Für Projekte, bei denen Schirme mit kundenspezifischer Glasfaser-, Basalt- oder Edelstahlwolle-Packung kombiniert werden, schauen Sie sich die an BSTFLEX OEM-Schalldämpferverpackungs-Fertigungsservice.
Fordern Sie Muster von Schalldämpfer-Dichtungssieben und ein OEM-Angebot an
