So messen Sie einen Turbolader für eine maßgeschneiderte Turbodecke: Gehäuseabmessungen, Wastegate und Freiraum

Oct 30, 2026


Kurze Antwort:Messen Sie das Turbinengehäuse, nicht das Verdichtergehäuse. Notieren Sie den Gehäuseumfang und die Gehäusebreite, dokumentieren Sie dann den Einlass, den Auslass, die Wastegate-Anordnung, die Actuatorbewegung, den Befestigungszugang und die umliegenden Abstände. Ein Turbomodell oder eine T3/T4/T6-Bezeichnung ist nützlich, reicht jedoch nicht aus, um ein maßgeschneidertes Deckenmuster freizugeben.

Ein zuverlässiges Projekt für eine maßgeschneiderte Turbowindung beginnt mit einem Paket an Messdaten, das eine andere Person verstehen kann, ohne raten zu müssen, wo die einzelnen Maße genommen wurden. Das nützlichste Paket kombiniert beschriftete Abmessungen, Fotos im eingebauten Zustand, eine Identifizierung des Turboladers und eine klare Beschreibung des Bereichs, der isoliert werden muss.

Diese Anleitung erklärt, wie Sie diese Details für eine Turbinengehäuse-Hitzeschutzdecke erfassen. Sie gilt nicht für eine Verdichter-Hitzeschutzdecke. Informationen zu verfügbaren Materialien und Standard-Musterfamilien finden Sie im BSTFLEX Turbo-Hitzeschutzdecken-Sortiment.

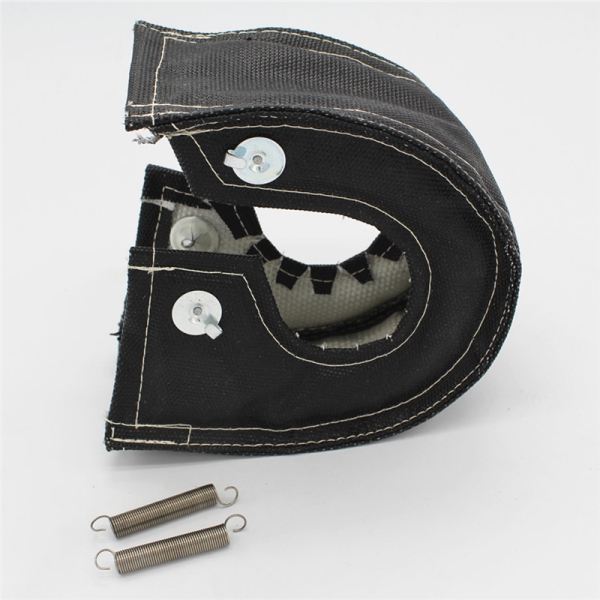

OEM turbo blanket

Welcher Teil des Turboladers sollte gemessen werden?

Messen Sie das abgasgetriebene Turbinengehäuse, das gemeinhin als heiße Seite bezeichnet wird. Dies ist das Gehäuse, das mit dem Abgaskrümmer und dem nachgeschalteten Abgasanschluss verbunden ist. Verwenden Sie nicht den Außendurchmesser des Verdichtergehäuses als Größe für die Isoliermatte.

Identifizieren Sie vor dem Erfassen der Abmessungen die folgenden Komponenten auf einem Foto:

  • Turbinengehäuse;
  • Verdichtergehäuse;
  • Rumpfgruppe;
  • Abgaseinlass;
  • Abgasauslass;
  • interner Wastegate-Steller und Gestänge, sofern vorhanden;
  • Öl- und Kühlmittelanschlüsse;
  • nahegelegene Kabel, Schläuche, Schellen und Halterungen.

Die Matte sollte den vorgesehenen Bereich des Turbinengehäuses abdecken und dabei den für die Installation erforderlichen Freiraum, die Beweglichkeit und den Zugang gewährleisten.


Minimales Messpaket

Geben Sie für eine erste Einbauprüfung die Turbolader-Identifikation zusammen mit mindestens den folgenden Messungen und Fotografien an.

Artikel Was zu erfassen ist Warum dies benötigt wird
Turbo-Identifikation Hersteller, Modell, Teilenummer und Abgastilgehäuse-Referenz, sofern verfügbar. Hilft dabei, die Anfrage mit bestehenden Mustern und bekannten Gehäusevarianten zu vergleichen.
Gehäuseumfang Umfang um den Hauptkörper des Abgasturboladergehäuses, ausgenommen Flansche und unzugehörige Halterungen. Legt fest, wie weit die Decke das Gehäuse umschließen muss.
Abdeckungsbreite Breite des abzudeckenden Gehäusebereichs, gemessen zwischen den vorgesehenen Deckenbegrenzungen. Hilft bei der Definition der Deckentiefe und Kantenpositionen.
Einlass- und Auslassgeometrie Flansch- oder V-Band-Typ, Ausrichtung, Außenprofil und Anforderungen an den Servicezugang. Verhindert, dass das Muster und die Befestigung Anschlüsse oder Klemmen behindern.
Wastegate-Anordnung Interne oder externe Wastegate; Positionen von Stellgliedgehäuse, Halterung, Stange und Hebel, sofern relevant. Bestimmt, ob ein Freigabe-Ausschnitt oder eine überarbeitete Kante erforderlich ist.
Verfügbarer Freiraum Geringste Abstände zu Leitungen, Verkabelung, Karosserie, Halterungen, Hitzeschilden und beweglichen Teilen. Bestätigt, ob die vorgeschlagene Isolierungsdicke und Befestigung sicher passen.
Fotos im eingebauten Zustand Gesamtansicht, Einlassseite, Auslassseite, Stellantriebsseite und Draufsicht, wo sinnvoll mit Lineal oder Maßstab. Zeigt Geometrie und umliegende Einschränkungen, die einzelne Abmessungen möglicherweise nicht erfassen.
Abdeckungsbereich Markieren Sie den zu isolierenden Bereich sowie Komponenten, die unbedeckt oder zugänglich bleiben müssen. Definiert das tatsächliche Designziel, anstatt die Abgrenzung der Matte dem Zufall zu überlassen.

OEM turbo blanket

Werkzeuge zum Messen des Turbinengehäuses

Verwenden Sie Werkzeuge, die zur Geometrie und dem verfügbaren Zugang passen:

  • ein flexibles Maßband für den Umfang;
  • ein Stahllineal oder einen Messschieber für zugängliche gerade Abmessungen;
  • einen nicht dehnbaren Streifen, Papierklebeband oder eine Schnur, wenn ein flexibles Band nicht direkt abgelesen werden kann;
  • einen Marker und ablösbare Etiketten zur Kennzeichnung von Messpunkten;
  • eine Kamera oder ein Telefon für Fotos im eingebauten Zustand;
  • eine einfache Skizze, eine CAD-Zeichnung oder einen markierten Ausdruck zum Aufzeichnen von Abmessungen.

Messen Sie erst, wenn der Turbolader und die angrenzenden Abgaskomponenten vollständig abgekühlt sind. Befolgen Sie das Wartungsverfahren der Ausrüstung und verhindern Sie ein unerwartetes Starten des Motors, bevor Sie im Installationsbereich arbeiten.


Schritt 1: Turbolader- und Gehäusevariante bestätigen

Notieren Sie den Hersteller des Turboladers, das vollständige Modell und die Teilenummer. Fotografieren Sie nach Möglichkeit auch das Typenschild, Gussmarkierungen oder die Gehäusereferenz.

Diese Informationen sind wichtig, da eine Turbofamilie mit verschiedenen Turbinengehäusen, Wastegate-Anordnungen, Auslassanschlüssen oder Querschnittsverhältnis-Optionen geliefert werden kann. Das Verdichtermodell allein identifiziert möglicherweise nicht das beim Einbau verwendete heissseitige Gehäuse.

Geben Sie bei Fahrzeug- oder Geräteanwendungen zusätzlich Folgendes an:

  • Fahrzeug- oder Maschinenhersteller;
  • Modell und Baujahr;
  • Motorenbezeichnung;
  • ob es sich bei dem Turbolader um Originalteile oder einen Ersatzteilmarkt-Ersatz handelt;
  • ob der Abgaskrümmer, der Auslass oder die Wastegate-Anordnung modifiziert wurde.


Schritt 2: Fotografieren Sie den Turbolader vor dem Messen

Machen Sie Fotos, bevor Sie umliegende Teile demontieren. Die Ansicht im eingebauten Zustand zeigt Einschränkungen, die möglicherweise verschwinden, wenn der Turbolader auf eine Werkbank gelegt wird.

Empfohlene Ansichten umfassen:

  1. eine Gesamtaufnahme des Motorraums oder der Ausrüstung, die die Position des Turboladers zeigt;
  2. die Turbineneinlassseite;
  3. die Turbinenaustrittsseite;
  4. die Aktuator- und Wastegate-Gestängeseite;
  5. eine Draufsicht, die Leitungen, Verkabelung, Halterungen und vorhandene Hitzeschilde zeigt;
  6. Nahaufnahmen von Bereichen mit geringem Freiraum.

Verwenden Sie Pfeile oder Beschriftungen, um die heiße Seite, bewegliche Komponenten, Wartungsbefestigungselemente und die vorgeschlagene Abdeckungsbegrenzung zu kennzeichnen. Wenn der Maßstab wichtig ist, platzieren Sie ein Lineal in derselben Ebene wie das zu fotografierende Merkmal.


Schritt 3: Messen des Umfangs des Turbinengehäuses

Legen Sie ein flexibles Maßband um den Hauptkörper des Turbinengehäuses. Halten Sie das Maßband auf dem Gehäusebereich, den die Isoliermatte umschließen wird. Schließen Sie das Verdichtergehäuse, den Einlassflansch, den Auslassflansch, die V-Band-Schelle, die Stellantriebs Halterung oder nicht dazugehörige Rohrleitungen nicht ein, es sei denn, das genehmigte Design sieht dort ausdrücklich eine Abdeckung vor.

Wenn der Zugang eine direkte Messung verhindert:

  1. legen Sie einen nicht dehnbaren Streifen oder eine Schnur um den gewählten Pfad;
  2. markieren Sie den genauen Überlappungspunkt;
  3. nehmen Sie den Streifen ab, ohne seine Länge zu verändern;
  4. legen Sie ihn flach hin und messen Sie zwischen dem Startpunkt und der Überlappungsmarkierung;
  5. notieren Sie sowohl das Ergebnis als auch den verwendeten Pfad.

Schreiben Sie die Einheit hinter jede Dimension. Reichen Sie keine unbeschriftete Zahl ein, die als Millimeter, Zoll, Durchmesser oder Umfang interpretiert werden könnte.

Umfang ist nicht Durchmesser

Der Umfang ist der Abstand um das Gehäuse herum. Der Durchmesser ist ein geradliniges Maß über einen kreisförmigen Querschnitt. Sie sind nicht austauschbar. Wenn beide angegeben werden, beschriften Sie sie separat und zeigen Sie, wo die jeweilige Messung vorgenommen wurde.

OEM turbo blanket

Schritt 4: Messen Sie die zu bedeckende Gehäusebreite

Messen Sie die Breite von Seite zu Seite des Turboladergehäusebereichs, den die Matte abdecken muss. Das Maß sollte an den vorgesehenen Mattenkanten enden, anstatt die gesamte Turboladerbreite einzuschließen.

Schließen Sie das Verdichtergehäuse und das Rumpfgehäuse aus, es sei denn, ein zugelassenes Design erfordert eine sich überlappende Kante. Identifizieren Sie außerdem jeden Flansch, jede Schelle, jeden Ansatz und jede Halterung, die die verfügbare Breite verändert.

Geben Sie für ein unregelmäßiges Gehäuse mehr als eine Breite an:

  • maximale Gehäusebreite;
  • minimale nutzbare Mattenbreite;
  • Breite an der vorgeschlagenen Verschluss position;
  • Abstand von der Mattenkante zu jedem Anschluss, der zugänglich bleiben muss.


Schritt 5: Dokumentieren Sie den Abgaseinlass und -auslass

Zeigen Sie, ob der Turbineneinlass und -auslass verschraubte Flansche, V-Band-Verbindungen oder eine andere Anordnung verwenden. Notieren Sie die Ausrichtung und geben Sie an, welche Schellen oder Befestigungselemente nach der Installation der Matte zugänglich bleiben müssen.

Geben Sie bei einem V-Band-Auslass die Position der Schelle und den Platz an, der erforderlich ist, um das Befestigungselement zu erreichen. Zeigen Sie bei einem geteilten oder Twin-Scroll-Gehäuse die Einlassgeometrie und eine eventuelle Steg- oder Krümmeranordnung, die die Mattenbegrenzung beeinflusst.

Die Matte sollte nicht allein anhand von Gehäuseumfang und -breite freigegeben werden, wenn die Einlass- oder Auslassgeometrie den verfügbaren Befestigungsweg verändert.


Schritt 6: Messen eines Turboladers mit internem Wastegate

Ein Gehäuse mit internem Wastegate erfordert zusätzliche Informationen, da sich die Aktuatorstange und der Hebel auf der Turbinenseite bewegen müssen, ohne die Isolierschicht, die Verankerungen, die Federn oder den Bindungsdraht zu berühren.

Geben Sie Folgendes an:

  • die Position des Aktuatorkörpers;
  • das Profil der Aktuatorhalterung;
  • den Stangenverlauf;
  • die Position des Hebels auf der Turbinenseite;
  • den Abstand von einem klar definierten Gehäusereferenzpunkt zur Mittellinie des Gestänges;
  • den für die Bewegung gemäß dem entsprechenden Wartungsverfahren erforderlichen Gesamtbereich;
  • die gewünschte Freigabeöffnung oder Begrenzung der Isolierschicht.

Markieren Sie diese Details auf Fotos oder einer Zeichnung. Gehen Sie nicht davon aus, dass jedes T25/T28-, T3- oder T4-Gehäuse mit internem Wastegate denselben Ausschnitt verwendet.

Ein maßgeschneidertes Muster sollte den erforderlichen Freiraum konstruktiv gewährleisten. Das Schneiden einer fertigen Standard-Isoliermatte nach der Lieferung sollte nicht als Standardlösung bei unsicherer Passform angesehen werden.


Schritt 7: Freiraum für externes Wastegate und Rohrleitungen erfassen

Bei einem externen Wastegate ist der Stellantrieb möglicherweise nicht am Turbinengehäuse montiert, aber umlaufende Rohrleitungen können dennoch die Kante der Isoliermatte und die Befestigungsführung einschränken.

Zeigen Sie den Wastegate-Abzweig, nahegelegene Krümmerrohre, Schellen, Sensoranschlüsse und eventuelle Halterungen. Stellen Sie fest, ob die Isoliermatte vor einem Wastegate-Abgang enden muss oder ob eine separate Isolierkomponente an der angrenzenden Rohrleitung verwendet wird.

Die Windel für den Turbolader deckt das Turbinengehäuse ab. Es sollte nicht davon ausgegangen werden, dass sie jeden Krümmerast, jedes Wastegate-Rohr oder jedes Hosenrohr im umliegenden Abgassystem isoliert.


Schritt 8: Einbauabstand messen

Messen Sie die kleinsten Spaltmaße zwischen dem Turbinengehäuse und den umliegenden Bauteilen. Berücksichtigen Sie die erwartete Dicke der Windel bei der Prüfung, ob die Konstruktion passen wird.

Wichtige Stellen für den Freiraum können sein:

  • Öl-Zu- und -Ablaufleitungen;
  • Kühlmittelleitungen;
  • Verkabelung und elektrische Steckverbinder;
  • Aktorgehäuse und Gestänge;
  • Verdichtergehäuse;
  • Downpipe und V-Band-Schelle;
  • Motor- oder Fahrgestellhalterungen;
  • Spritzwand, Motorhaube, Karosserieteil oder Verkleidung;
  • vorhandene starre Hitzeschilder aus Metall.

Wenn ein originales Hitzeschild aus Metall verbleibt, geben Sie dessen Position und Montage details an. Der Artikel Turbo Blanket vs Heat Shield erklärt, warum eine flexible Matte und ein starres Hitzeschild unterschiedliche Einbauprüfungen erfordern.


Schritt 9: Markieren Sie die erforderlichen Abdeckungs- und Ausschlussbereiche

Eine kundenspezifische Zeichnung der Turbomatte sollte sowohl zeigen, was abgedeckt werden muss, als auch, was frei bleiben muss.

Markieren Sie:

  • den zu isolierenden primären Turbinengehäusebereich;
  • Anschlüsse, die eine regelmäßige Inspektion erfordern;
  • Typenschilder oder Kennzeichnungen, die sichtbar bleiben müssen;
  • Freigang für Aktor und Gestänge;
  • Zugang zu Sensoren und Leitungen;
  • Schellen und Wartungsbefestigungselemente;
  • Bereiche, in denen Kanten, Nähte oder Befestigungspunkte nicht zulässig sind.

Dies ist nützlicher als nach „maximaler Abdeckung“ zu fragen, ohne die Wartungs- und Bewegungsanforderungen zu definieren.


Schritt 10: Geben Sie den beabsichtigten Materialaufbau an

Die Passform kann nicht vollständig vom Materialaufbau getrennt werden. Ein dickeres Isolierpaket kann mehr Platz beanspruchen, die Kantenposition verändern oder eine geänderte Befestigungsanordnung erfordern.

Zu den Optionen für die BSTFLEX-Außenhülle gehören:

  • gewebter Stoff im Titan-/Lava-Stil;
  • Kohlefasergewebe;
  • aluminisiertes Gewebe;
  • silikonbeschichtetes Glasfasergewebe.

Eine optionale geprägte Metallfolienschicht kann ebenfalls entsprechend der erforderlichen Metallgüte, Dicke, dem Prägemuster, der Position und der Abdeckung überprüft werden. Diese Option unterscheidet sich von einer aluminisierten Gewebe-Außenhülle.

Für die silikonbeschichtete Ausführung siehe Silicone Coated Turbo Blankets: Outer-Cover Temperature vs Turbine-Side Insulation. Das Außenmaterial sollte zusammen mit der Innenisolierung, der Kantenkonstruktion, dem Nähfaden und der Befestigung spezifiziert werden.


So erstellen Sie eine nützliche Messzeichnung

Eine professionelle CAD-Zeichnung ist nützlich, aber für die erste Überprüfung nicht immer erforderlich. Eine klar markierte Skizze kann ausreichen, wenn sie nachvollziehbare Maße und passende Fotografien enthält.

Jede Messzeichnung sollte Folgendes enthalten:

  • Projekt- oder Teilename;
  • Turboladermodell und Teilenummer;
  • Zeichnungsrevision und -datum;
  • Maßeinheiten;
  • Ansichtsausrichtung;
  • Maßbeschriftungen, die den Fotografien entsprechen;
  • Abdeckungsbegrenzung;
  • Hinweise zu Wastegate und Wartungsfreiraum;
  • Kundenkontakt oder Projektreferenz.

Platzieren Sie nicht mehrere unbeschriftete Pfeile auf einem Foto. Verwenden Sie Referenzen wie A, B, C und D und definieren Sie dann jedes Maß in einer separaten Tabelle.

Vorgeschlagene Referenz Messung Wie man sie definiert
A Umfang des Turbinengehäuses Entfernung um den ausgewählten Hauptgehäusepfad, ausschließlich Flansche, sofern nicht anders angegeben.
B Erforderliche Abdeckungsbreite Abstand zwischen den vorgeschlagenen Kantenbegrenzungen der Isoliermatte.
C Wastegate-Position Abstand von einem identifizierten Gehäusereferenzpunkt zum Stellantriebsgestänge oder zur erforderlichen Aussparungsmitte.
D Minimaler Installationsfreiraum Kleinster verfügbarer Spalt am benannten Bauteil vor der Installation der Isolierung.
E Einlass- oder Auslasszugang Erforderlicher Freiraum um den Flansch, die Schelle oder das Wartungsbefestigungselement.


Fotografie-Checkliste für eine kundenspezifische Turbo-Blanket-RFQ

Fotografie Was sie zeigen sollte
Gesamte Installation Turboladerposition und umliegende Motor-, Fahrzeug- oder Ausrüstungskomponenten.
Nahaufnahme des Turbinengehäuses Hauptgehäuseprofil und der für die Umfangsmessung verwendete Pfad.
Seitenansicht Gehäusebreite, Mittengehäuse, Auslass und vorgeschlagene Mattenkante.
Wastegate-Ansicht Stellantrieb, Halterung, Stange, Hebel und erforderlicher Bewegungsfreiraum.
Anschlussansicht Zugang zu Einlass, Auslass, Schelle, Flansch und Wartungsbefestigungselement.
Bereich mit begrenztem Freiraum Kleinster Abstand zu einer Leitung, einem Kabel, einer Halterung, einem Schild oder Karosserieteil, nach Möglichkeit mit einer Skala.


Häufige Messfehler bei Turbolader-Isoliermatten

Messen des Verdichtergehäuses

Eine turbinenseitige Thermoschondecke wird um das heisse Gehäuse herum ausgewählt. Messungen des Verdichtergehäuses bestimmen nicht das erforderliche Mattenmuster.

Verwendung des Flanschnamens als endgültige Grösse

Die Namen T3, T4 und T6 helfen dabei, Produktfamilien zu organisieren, aber Gehäuse innerhalb einer Familie können sich unterscheiden. Bestätigen Sie die tatsächlichen Gehäuseabmessungen und den Einbau.

Einbeziehung von Flanschen in eine Messung, aber nicht in die Zeichnung

Geben Sie genau an, worüber das Band geführt wurde. Ein Lieferant kann Abmessungen nicht zuverlässig vergleichen, wenn ein Umfang einen Flansch einschliesst und ein anderer nicht.

Angabe des Durchmessers als Umfang

Kennzeichnen Sie die Maßart und die Einheit. Eine Zahl ohne den dazugehörigen Messweg kann zu einem falschen Muster führen.

Ignorieren der Wastegate-Bewegung

Ein statisches Foto des Gestänges definiert nicht dessen erforderlichen Bewegungsbereich. Zeigen Sie den Mechanismus und geben Sie den Freiraum an, der eingehalten werden muss.

Messen eines Turboladers nur auf dem Prüfstand

Prüfstandsmessungen beschreiben möglicherweise das Gehäuse, aber nicht den installierten Freiraum, den Zugang zu den Beschlägen oder nahegelegene Komponenten. Fügen Sie nach Möglichkeit Fotos im eingebauten Zustand bei.

Unterlassen der Angabe der erforderlichen Materialstärke

Ein für eine Isolationskonstruktion genehmigtes Muster muss möglicherweise überprüft werden, wenn sich die Dicke oder die Schichtenanordnung ändert.


Standardmuster oder massgeschneidertes Muster?

Ein Standardmuster T25/T28, T3, T3/T4, T4 oder T6 kann geeignet sein, wenn das tatsächliche Gehäuse und die umliegende Installation den Musteranforderungen entsprechen. Ein massgeschneidertes Muster sollte in Betracht gezogen werden, wenn:

  • die Gehäuseabmessungen ausserhalb des verfügbaren Standardmusters liegen;
  • die interne Wastegate-Anordnung eine spezifische Freigabeöffnung benötigt;
  • die Einlass-, Auslass- oder V-Band-Geometrie die Kantenposition verändert;
  • der verfügbare Einbauraum begrenzt ist;
  • die Decke muss den Zugriff auf projektspezifische Anschlüsse behalten;
  • ist eine spezielle Isolierstärke, eine Armierung oder eine geprägte Metallfolienschicht erforderlich;
  • die Bestellung erfordert ein wiederholbares OEM-Muster und eine Revisionskontrolle.

Das BSTFLEX OEM und individueller Turbo-Blanket-Leitfadenerklärt die umfassenderen Anforderungen an Material, Muster, Branding und Produktion.


Das erste Muster in der tatsächlichen Installation freigeben

Maße sind der Design-Eingabewert. Das installierte Muster ist die Bestätigung der Passform.

Überprüfen Sie während der Musterfreigabe:

  • Gehäuseabdeckung;
  • Kantenposition;
  • Verschluss- und Befestigungspunktausrichtung;
  • Wastegate-Bewegung;
  • Zugang zu Schellen, Leitungen und Befestigungselementen;
  • Freiraum zu Verkabelung, Schläuchen und Karosserie;
  • Keine Faltenbildung, keine übermäßige Kompression oder abnormale Spannung;
  • Material, Farbe, Logo und Verpackung anhand der Bestellungsspezifikation.

Dokumentieren Sie die akzeptierte Schnittmusteränderung und fotografieren Sie das montierte Muster. Jede während der Anprobe vorgenommene Modifikation sollte vor der Wiederholungsproduktion in die kontrollierte Zeichnung übertragen werden.


Checkliste für kundenspezifische Turbo-Isoliermatten-Anfragen (RFQ)

Anfrageabschnitt (RFQ) Bereitzustellende Informationen
Turbolader Hersteller, Modell, Teilenummer, Gehäusereferenz und ob Original- oder Zubehörteil.
Ausstattung Fahrzeug, Motor, Schiffsmotor, Generator, Industriemaschine oder andere Anwendung.
Abmessungen Gehäuseumfang, Abdeckungsbreite, Wastegate-Position und Mindestabstände mit Maßeinheiten.
Einbau Fotos, Einlass-/Auslassanordnung, Aktuatordetails, Schellen, Leitungen und Wartungsanforderungen.
Abdeckung Markierter zu isolierender Bereich und Komponenten, die zugänglich oder unbedeckt bleiben müssen.
Thermische Bedingungen Bekannte Dauereinsatz- und Spitzenbedingungen, Messorte und Zielwert für geschützte Komponenten, sofern verfügbar.
Aufbau Außenabdeckung, interne Isolationsanforderungen, Verstärkung, Kante, Faden und Befestigungspräferenz.
Geprägte Metallfolie Ob erforderlich; Metallgüte, Dicke, Prägung, Position und Abdeckung, falls definiert.
Kommerzielle Anforderungen Musterstückzahl, Erstbestellung, wiederkehrender Bedarf, Logo, Etikett, Verpackung und erforderliche Dokumente.


Häufig gestellte Fragen

Was sind die beiden Hauptmessungen für Turbomäntel?

Die gängigsten Startabmessungen sind der Umfang des Turbinengehäuses und die Breite des abzudeckenden Bereichs. Eine vollständige Passformprüfung erfordert möglicherweise auch die Wastegate-Position, die Einlass- und Auslassgeometrie sowie die Einbaufrei- und Abstandsmaße.

Soll ich den Turbomantel oder das Turbinengehäuse messen?

Messen Sie für eine Neupassung das tatsächliche Turbinengehäuse und den Einbau aus. Ein bestehender Mantel kann als Referenzmuster bereitgestellt werden, aber seine Abmessungen allein beweisen nicht, dass Passform, Materialien oder Abdeckung für das neue Projekt korrekt sind.

Kann ich einen Turbomantel anhand der T3- oder T4-Flanschbezeichnung auswählen?

Verwenden Sie den Flansch- oder Familiennamen nur als Ausgangsreferenz. Bestätigen Sie die Abmessungen des Turbinengehäuses, die Wastegate-Anordnung und den verfügbaren Platz, bevor Sie das Schnittmuster freigeben.

Welche zusätzliche Messung ist für ein internes Wastegate erforderlich?

Dokumentieren Sie Aktuator, Halterung, Stange und hebel seitlich am Turbinengehäuse relativ zu einem definierten Gehäusereferenzpunkt und bestimmen Sie den gesamten Bereich, der für die Bewegung und den Freiraum des Mantels erforderlich ist.

Kann BSTFLEX einen Mantel nur anhand von Fotos entwickeln?

Fotos sind nützlich, um Geometrie und Platzverhältnisse zu überprüfen, aber je nach Komplexität und erforderlicher Genauigkeit können bemaßte Zeichnungen, eine Zeichnung, ein physisches Muster oder der Turbolader selbst erforderlich sein.

Verwenden verschiedene Außenmaterialien dasselbe Schnittmuster?

Sie verwenden möglicherweise dieselbe grundlegende Gehäusegeometrie, aber eine Änderung der Isolationsstärke, der Verstärkung oder der Schichtenanordnung kann die Passform beeinflussen. Jede vorgeschlagene Konstruktion sollte anhand des verfügbaren Freiraums überprüft werden.


Eine kundenspezifische Messprüfung für einen Turbomantel anfordern

Senden Sie BSTFLEX die Turboladeridentifikation, beschriftete Abmessungen, installierte Fotos und den Bereich, der thermischen Schutz benötigt. Fügen Sie die Wastegate-Anordnung, den verfügbaren Freiraum, das bevorzugte Außenmaterial und die erwartete Bestellmenge bei.

Geben Sie für OEM- und Handelsmarkenprojekte auch das erforderliche Logo, Etikett, die Verpackung, die Musterfreigabekriterien und die Produktionsdokumentation an. Klare Messreferenzen ermöglichen es, das vorgeschlagene Schnittmuster, die Materialien und die Befestigung vor der Mustererstellung zu überprüfen.

Senden Sie Ihre Turboladerabmessungen und Zeichnung an BSTFLEX


Abonnieren Sie unseren Newsletter
Melden Sie sich für unsere monatliche Aktion an und erfahren Sie die neuesten Produktneuigkeiten!
eine Nachricht schicken
eine Nachricht schicken
WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Heimat

Produkte

Über

Kontakt
