Ein PAP-Luftkanal kann zwar den gewünschten Durchmesser haben, aber dennoch der falsche Ersatz sein.Die Innenfläche kann von der genehmigten Konstruktion abweichen, der Verlauf kann außerhalb des verfügbaren Raums liegen oder die Enden können sich beim Anschließen an die Serienanschlüsse verformen. Aus diesen Gründen sollte ein Muster als eingebautes Bauteil und nicht nur als gerades Rohr beurteilt werden.

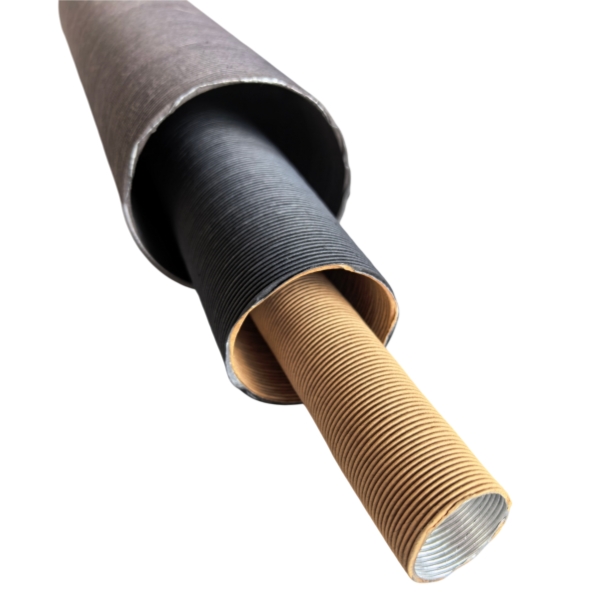

DerBSTFLEX PAP Papier-Aluminium-LuftkanalDie Wand besteht aus einer inneren Papierschicht, einer mittleren Aluminiumschicht und einer äußeren Papierschicht. Dieser Leitfaden erklärt, wie diese Konstruktionsbeschreibung in eine OEM-Einkaufsspezifikation umgewandelt wird, die die Wand, die Formgebung, das Verbindungsverhalten und die Musterfreigabe umfasst.
Geben Sie die Schichtreihenfolge an, nicht nur die Materialnamen.
Bei dieser PAP-Konstruktion lesen Sie die Schichten vom Luftkanal nach außen:Papier / Aluminium / PapierEine Anfrage, die lediglich „Papier-Aluminium-Luftkanal“ angibt, lässt die genaue Position der einzelnen Materialien unklar. Geben Sie die Reihenfolge in der Zeichnung oder Materialspezifikation an, damit sich Angebot, Probenahme und Inspektion auf dieselbe Wand beziehen.
| Wandposition | Material | Was ist zu erkennen? |
|---|---|---|
| Innere Schicht | Papier oder flexibler Karton | Die der transportierten Luft zugewandte Oberfläche; geben Sie die zugelassene Güteklasse oder die Konstruktionsreferenz an. |
| Mittlere Schicht | Aluminiumfolie | Die Folienspezifikation und ihre Position innerhalb des Laminats, anstatt einer angenommenen freiliegenden Metallauskleidung. |
| Äußere Schicht | Papier oder flexibler Karton | Die Außenfläche, die Oberflächenbeschaffenheit und alle zulässigen Behandlungen. |

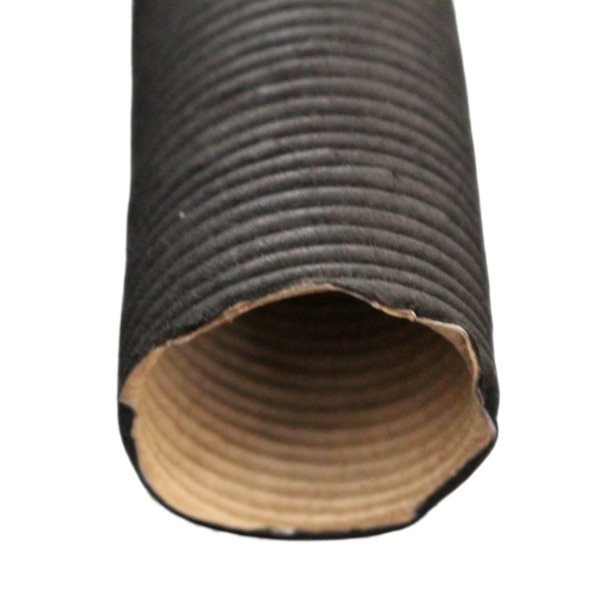

Behandeln Sie eine äußere Kunststofffolie nicht als rein optischen Ersatz. Die separatePAK Flexibler LuftschlauchEs verwendet Kraftpapier im Inneren, Aluminium in der Mitte und schwarze PVC-Folie außen. Eine Änderung von einer Papieraußenhülle zu dieser Konstruktion sollte geprüft und als wesentliche Änderung gekennzeichnet werden.
Halten Sie die Anwendung innerhalb des angegebenen Anwendungsbereichs des Produkts.
Die Produktbeschreibung des PAP-Systems sieht die Verwendung in Innenräumen vor, einschließlich der Frischluftzufuhr für Fahrzeugheizungs- und Klimaanlagen. Beginnen Sie den Genehmigungsprozess mit der Dokumentation des tatsächlichen Verlegeorts des Luftkanals. Eine Verlegung unter dem freiliegenden Fahrzeugboden oder durch den Motorraum sollte nicht allein deshalb als Innenrauminstallation eingestuft werden, weil sie Teil des Fahrzeugs ist.
Bevor Sie die Wand auswählen, bestimmen Sie das Medium und die Belichtung.Dies ist eine Spezifikation für Luftkanäle, keine Zulassung für den Transport von Kraftstoff, Kühlmittel, Druckluft oder Verbrennungsabgasen. Aus dem Vorhandensein einer Aluminiumschicht lässt sich nicht auf die Eignung für Regen, stehendes Wasser, starken Sog oder direkten Abgaskontakt schließen.

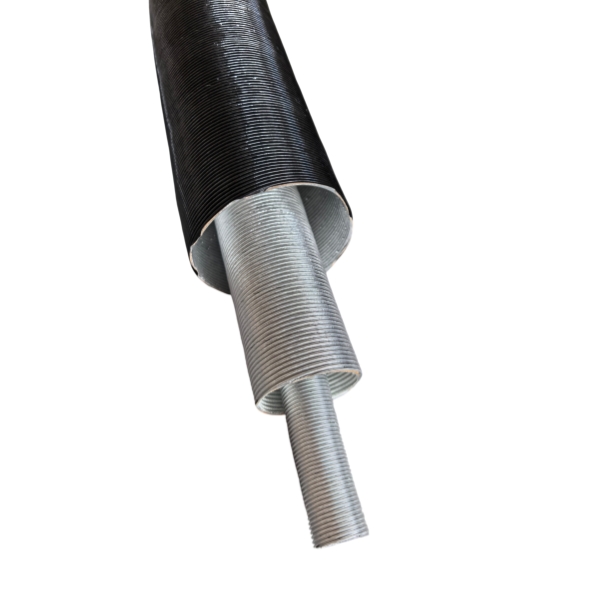

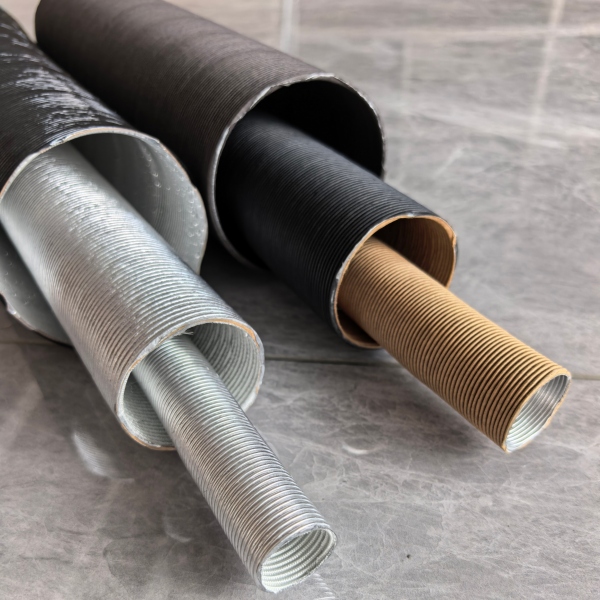

Für ein Projekt, das nicht unter den genannten PAP-Antrag fällt, sind die Bedingungen für eine separate Bauprüfung einzureichen.Sortiment an Hitzeschutzrohren und WarmluftkanälenEnthält verschiedene Produkte für unterschiedliche Anwendungsbereiche; die Zugehörigkeit zu einer Kategorie bedeutet nicht, dass sie austauschbar sind.
Formbeständigkeit unterscheidet sich von wiederholtem Biegen
PAP-Schläuche sind formbar und behalten ihre gebogene Form. Für eine OEM-Bestellung sollte diese Eigenschaft in einen überprüfbaren Ablauf umgesetzt werden: Definieren Sie die Positionen der Anschlüsse, den Freiraum und die Krümmung, die das Muster nach dem Formen aufweisen muss.
Prüfen Sie im Rahmen der Stichprobenplanung, ob der Kanal nach dem Wegfall der Umformkraft innerhalb der vorgegebenen Form bleibt. Dokumentieren Sie das Prüfintervall und ob die Probe frei liegt oder von den vorgesehenen Stützen gehalten wird. Ein Foto, das aufgenommen wurde, während jemand das Rohr festhält, zeigt nicht, ob es frei liegt.
Diese Prüfung dient nicht als Nachweis für unbegrenzte Biegelebensdauer, Vibrationsfestigkeit oder Eignung für bewegliche Verbindungen. Bei zu erwartenden wiederholten Bewegungen ist eine separate Bewertung durch den zuständigen Anlageningenieur erforderlich.
Formprüfung
Verwenden Sie den vorgeschlagenen Installationsweg und dokumentieren Sie die Biegereferenz. Geben Sie an, ob der Radius in der Mittellinie oder an einer anderen definierten Fläche gemessen wird. Vereinbaren Sie einen Mindestradius für die gewählte Konstruktion, anstatt einen Wert von einem anderen Kanal zu übernehmen.
Formprüfung
Messen Sie das entstandene Muster an der engsten Kurve und an den Verbindungsstellen. Dokumentieren Sie die Haupt- und Nebenöffnungsmaße, sichtbare Wandfalten und deren Position relativ zur Trassenführung. Legen Sie zulässige Änderungen fest, bevor Sie die Muster beurteilen.
Testen Sie die Probe an den tatsächlichen Gegenstücken
Verwenden Sie für die Passprobe seriennahe Verbinder und Halterungen. Ein alter Schlauch allein zeigt möglicherweise nicht die gewünschte Anschlussgeometrie. Dokumentieren Sie, wie die einzelnen Enden sitzen, ob der vorgegebene Eingriff erreicht wird und ob die vorgesehene Befestigungsmethode die Wand beschädigt.
Passgenauigkeit und Luftstromzulassung müssen getrennt geprüft werden. Ein Muster kann auf beiden Anschlüssen sitzen, muss aber dennoch im geformten Zustand beurteilt werden. Wenn das System einen Druckabfall oder eine Leckagegrenze erfordert, sind der Prüfdurchfluss, die Druckbedingungen und die vollständige Baugruppenkonfiguration festzulegen. Die Druckangabe darf nicht durch manuelles Zusammendrücken oder eine Sichtprüfung erfolgen.
Bei einem Kauf, der auf einem Originalbauteil basiert, bewahren Sie ein freigegebenes Referenzmuster und eine Zeichnung auf. Verwenden Sie das Muster für vereinbarte Vergleiche von Aussehen und Handhabung und die Zeichnung für kontrollierte Maße und Akzeptanzgrenzen.
Verwenden Sie einen Mustergenehmigungsdatensatz mit beobachtbaren Ergebnissen
Nachfolgend wird ein vorgeschlagener Inspektionsrahmen für ein kundenspezifisches Projekt vorgestellt. Es wird nicht behauptet, dass jeder PAP-Kanal diese Tests bestanden hat, und er ersetzt nicht die Qualifikationsanforderungen des Geräteherstellers.
| Rezensionsartikel | Empfohlene Überprüfung | Zur Genehmigung vorzulegender Datensatz |
|---|---|---|
| Konstruktionsidentität | Vergleichen Sie die Wandfolge und die Materialangaben mit der eingereichten Spezifikation. | Zeichnungsrevision, Bauvorschriften und Musteridentifizierung. |
| Schnittenden und Luftdurchlass | Prüfen Sie, ob lose Bruchstücke, eingerissene Schichten oder in die Öffnung hineinragendes Material vorhanden sind. | Abschlussfotos und vereinbarte Ausführungskriterien. |
| Anschlusspassung | Passen Sie die Probe mithilfe der vorgesehenen Haltemethode an die entsprechenden Gegenstücke an. | Einsatz, Beobachtungen zur Montage und etwaige daraus resultierende Wandschäden. |
| Gebildete Geometrie | Vergleichen Sie das weitergeleitete Muster mit dem Freigabeumschlag nach der Freigabe. | Biegereferenz, Inspektionsintervall und gemessene Form. |
| Zustand des Laminats | Prüfen Sie ausgewählte Bereiche nach dem Formen auf Ablösungen, Ablösungen oder Risse. | Prüforte und Abnahmekriterien. |
| Support-Kontakt | Bewerten Sie die vorgeschlagene Halterung oder Klemme unter den spezifizierten Installationsbedingungen. | Lokale Verformung und die verwendeten Montagebedingungen. |
| Luftstromleistung, wo erforderlich | Bewerten Sie die zusammengestellte Route unter Verwendung einer vereinbarten Luftstrom- und Messmethode. | Testkonfiguration, Ergebnis und projektspezifisches Limit. |
Vor der Prüfung sind die Probenmenge und das Messverfahren festzulegen. Bei jeder Druckprüfung sind die Prüfvorrichtung, die aufgebrachte Last, die Prüfdauer und die zulässige Restverformung anzugeben. Die Angabe „druckfest“ ohne diese Bedingungen ist keine reproduzierbare Akzeptanzvoraussetzung.
Die Konstruktion hinter dem genehmigten Muster kontrollieren
Die dreibuchstabige Bezeichnung dient als erste Beschreibung und stellt nicht die vollständige Produktionsspezifikation dar. Bitten Sie den Lieferanten, die für das freigegebene Bauteil kontrollierten Konstruktionsvariablen zu benennen: Papierqualität, Folienspezifikation, Wandaufbau, Formgeometrie und gegebenenfalls Klebespezifikation.
Nicht jedes interne Fertigungsdetail muss auf einer öffentlichen Produktseite erscheinen. Zur Kontrolle im Einkauf kann eine dokumentierte Konstruktionsreferenz das genehmigte Muster mit der Fertigungsspezifikation des Lieferanten verknüpfen. Vereinbaren Sie, welche Änderungen eine Benachrichtigung oder erneute Genehmigung erfordern, anstatt anzunehmen, dass ein unveränderter Produktname auch eine unveränderte Wand bedeutet.
Wo Temperatur, Luftfeuchtigkeit, Geruch, Entflammbarkeit oder andere Anforderungen gelten, geben Sie diese gesondert an und fordern Sie Nachweise für die genaue Konstruktion an. Übernehmen Sie kein Testergebnis von einem anderen Produkt, nur weil beide Papier und Aluminium enthalten.
Prüfen Sie den Zustand nach dem Verpacken, nicht nur vorher.
Fügen Sie dem Genehmigungsprozess ein repräsentatives, verpacktes Muster bei. Prüfen Sie nach dem Auspacken die Anschlussenden und das Formprofil vor der Montage. Dokumentieren Sie, ob der Kanal in der gelieferten Form installiert werden kann oder ob zusätzliche Arbeitsschritte erforderlich sind, die nicht Teil des vereinbarten Montageprozesses waren.
Die Verpackungsmethode richtet sich nach der genehmigten Form des Bauteils. Bei vorgeformten Teilen ist zu prüfen, wie Trennelemente oder Stützen die Formführung gewährleisten. Bei geraden, während der Montage geformten Teilen sind der Endschutz und die zulässige Verpackungskompression zu prüfen. Die optische Abnahme ist von der Verformung, die die Passgenauigkeit beeinträchtigt, getrennt zu betrachten.
Bei Bestellungen, die feste Stückzahlen oder unterschiedliche Lieferformate erfordern,Anleitung zum Zuschneiden von HeizungsrohrenDie Genehmigungsdokumentation umfasst Diskussionen zu Länge und Verpackung. Darüber hinaus sollte sie den zu erwartenden Zustand des Bauteils bei der Montage beschreiben.
Genehmigtes Muster in wiederholbare Bestellung umwandeln
Vor der Freigabe eines Nachbestellungsauftrags ist ein kompaktes Genehmigungspaket zu vereinbaren: die aktuelle Zeichnung, die Konstruktionsreferenz, das zurückbehaltene Muster, die Prüfkriterien und die Verpackungsanweisung. Alle Maße oder Merkmale, die Produktionsaufzeichnungen erfordern, sind zu identifizieren, und es ist festzulegen, wie eine vorgeschlagene Änderung geprüft wird.
Beispiel für die Formulierung einer Einkaufsspezifikation:Die PAP-Luftkanäle sind gemäß der genehmigten Wandfolge Papier/Aluminium/Papier und der vereinbarten Konstruktionsvorlage zu verlegen. Abmessungen, Trassenverlauf, Verbindungsstücke und Ausführung müssen der genehmigten Zeichnung und dem Abnahmeprotokoll entsprechen. Jede Produktionscharge ist zu kennzeichnen und die vereinbarte Verpackungsmethode anzuwenden. Vor Änderungen an der Wandkonstruktion oder anderen für die Änderungskontrolle festgelegten Merkmalen ist die Zustimmung des Kunden einzuholen. Alle erforderlichen Umwelt- oder Luftstromqualifizierungen müssen sich auf die geprüfte Konfiguration und die dokumentierten Ergebnisse beziehen.
Ergänzen Sie die Zeichnungsnummer, Toleranzen, den Stichprobenplan und die erforderlichen Aufzeichnungen mit dem Lieferanten. Das Beispiel dient als Zeichenhilfe und stellt keine Zertifizierungserklärung oder eine bereits bestehende Prüfgenehmigung dar.
Fordern Sie PAP-Luftkanalmuster für Ihre Montage an
BSTFLEX bietet kundenspezifische Kurzlängen und Großverpackungen für seine PAP-Schläuche an. Für eine OEM-Musteranfrage senden Sie bitte die Abmessungen des Gegenstücks, den Verlegeweg, den verfügbaren Freiraum und die Bestätigung, dass die Anwendung im vorgesehenen Anwendungsbereich für den Innenbereich liegt.
Geben Sie die erforderliche Wandfolge, die Musteranzahl, die voraussichtliche Bestellmenge und alle für Ihr Projekt benötigten Abnahmedokumente an. Falls ein Originalteil verfügbar ist, stellen Sie bitte Fotos der Innen- und Außenfläche sowie beider Anschlüsse zusammen mit der Zeichnung oder dem Referenzmuster zur Verfügung.
Senden Sie Ihre Zeichnung des PAP-Luftkanals und die erforderlichen Muster.
Häufig gestellte Fragen: Spezifikation und Zulassung von PAP-Luftkanälen
Was bedeutet PAP in diesem Zusammenhang bei der Konstruktion von Luftkanälen?
PAP kennzeichnet Papier innen, Aluminium in der Mitte und Papier außen. Geben Sie die Lagenfolge in der Zeichnung an und verlassen Sie sich nicht nur auf die Produktabkürzung.
Bedeutet Formbeständigkeit, dass der Kanal für wiederholte Bewegungen geeignet ist?
Nein. Die Beibehaltung einer vorgegebenen Form und die Beständigkeit gegenüber wiederholten Bewegungen stellen unterschiedliche Anforderungen dar. Bewerten Sie die installierte Form bei der Musterfreigabe und fordern Sie separate Bewegungs- oder Vibrationsqualifizierungen an, wenn die Anwendung dies erfordert.
Kann ein mit Kunststoff ummantelter Schlauch PAP ohne Änderung der Spezifikationen ersetzen?
Behandeln Sie es nicht als automatischen Ersatz. Die Änderung des Außenmaterials verändert die Wandkonstruktion. Prüfen Sie den vorgeschlagenen Ersatz, dokumentieren Sie die Schichtfolge und genehmigen Sie ihn gemäß den Antragsanforderungen.
Was sollte eine Musterzulassung für einen PAP-Luftkanal beinhalten?
Berücksichtigen Sie die Konstruktionsmerkmale, die Passgenauigkeit der Steckverbinder, den Zustand der Schnittkanten, die Formgeometrie, den Zustand des Laminats und die Verpackung. Fügen Sie gegebenenfalls Luftstrom- oder Umweltprüfungen mit definierten Methoden und Akzeptanzgrenzen hinzu.
