Ein Hitzeschutzschlauch für Automobilschläuche erzeugt eine flexible thermische Barriere um den freiliegenden Abschnitt herum. Der richtige Schlauch kann dazu beitragen, externe Strahlungswärme zu reduzieren, während der Schlauch oder das Rohr die für die Fahrzeugmontage erforderliche Flexibilität, Verlegung und Wartungszugänglichkeit behält.
Die Auswahl sollte nicht nur auf einer Temperaturklasse des Schutzschlauchs basieren. Der Leitungstyp, die innere Flüssigkeitstemperatur, die externe Wärmequelle, der Freiraum, die Anschlussabmessungen, der Biegeradius, die Fahrzeugbewegung, die Installationsreihenfolge und die erforderliche Validierung beeinflussen das endgültige Design.
BSTFLEX stellt aluminisierte Hitzeschutzschläuche für Automobilschläuche, Flüssigkeitsleitungen, Kabelbäume und Kabelbaugruppen in rohrförmigen, genähten, wickelbaren, selbstschließenden und maßgeschneiderten Konfigurationen her.
Fahrzeugflüssigkeitsleitungen transportieren Kraftstoff, Bremsflüssigkeit, Schmieröl, Kühlmittel, Getriebeöl, Hydraulikflüssigkeit, Kältemittel und emissionsbezogene Medien. Diese Leitungen verlafen aufgrund des eingeschränkten Motorraums, der Systemverpackung, der Sensorposition oder der Unterbodenverlegung möglicherweise nahe an heißen Oberflächen.
Übermäßige externe Hitze kann mehr als nur die Flüssigkeit im Inneren der Leitung beeinträchtigen. Die komplette Baugruppe kann Folgendes umfassen:
Jede Komponente kann ein anderes thermisches Limit haben. Eine Schlauchbaugruppe sollte daher als Gesamtsystem bewertet werden, anstatt den Schutz nur anhand der Temperaturbelastbarkeit des Schlauchmaterials auszuwählen.
Ein Thermoschutzschlauch kühlt die Flüssigkeit in einem Schlauch nicht automatisch ab. Seine Hauptfunktion besteht normalerweise darin, die in die Leitung von einer externen Quelle eindringende Hitze zu reduzieren.
Diese Unterscheidung ist wichtig, da einige Flüssigkeitsleitungen bereits heiße Medien führen. Eine Motoröl-Rücklaufleitung, eine Getriebeölleitung oder ein Kühlmittelschlauch kann eine erhebliche Innentemperatur aufweisen, bevor externe Strahlungswärme berücksichtigt wird.
Das Anbringen einer Isolierung um eine Leitung kann die externe Wärmebelastung verringern, aber es kann auch die Fähigkeit der Leitung einschränken, intern erzeugte Wärme abzugeben. Das thermische Ziel muss daher definiert werden, bevor die Leitung abgedeckt wird.
Der Ingenieur sollte ermitteln, ob die Anforderung darin besteht:
Dies sind unterschiedliche thermische Probleme und erfordern möglicherweise verschiedene Schlauchkonstruktionen.
Bevor Sie einen Hitzeschutzschlauch für Schläuche auswählen, ermitteln Sie, wie die Hitze die Leitung erreicht.
Strahlungswärme wandert von einer heißen Oberfläche zum Schlauch, ohne direkten Kontakt. Abgaskrümmer, Turbinengehäuse, Fallrohre, Katalysatoren und Abgasnachbehandlungssysteme sind häufige Strahlungswärmequellen.
Eine aluminisierte reflektierende Außenfläche ist unter dieser Bedingung besonders nützlich, da sie dazu beiträgt, die von der Schlauchbaugruppe absorbierte Strahlungsenergie zu reduzieren.
Ein Schlauch kann auch dann in einem im Allgemeinen heißen Motorraum betrieben werden, wenn er nicht direkt auf eine Auspuffkomponente gerichtet ist. Unter dieser Bedingung muss der reflektierende Schutz möglicherweise mit einer zusätzlichen Isolierung kombiniert werden.
Wenn ein Schlauch oder ein Schutzschlauch eine heiße Oberfläche berührt, wird Wärme durch Wärmeleitung übertragen. Ein dünner reflektierender Schutzschlauch sollte nicht als Ersatz für die Korrektur eines unzureichenden Abstands oder einer unsachgemäßen Verlegung angesehen werden.
Wenn ein dauerhafter Kontakt nicht vermieden werden kann, sind möglicherweise eine dickere mehrschichtige Konstruktion, eine Schutzabschirmung auf der Quellenseite oder eine neu gestaltete Schlauchführung erforderlich.
Durch die Abgasanlage erwärmte Luft kann sich durch den Motorraum bewegen und Schlauchabschnitte belasten, die der Wärmequelle nicht direkt zugewandt sind. Die geschützte Länge sollte daher auf der gesamten wärmebeeinflussten Zone und nicht auf einem einzigen sichtbaren Hotspot basieren.
Kraftstoffleitungen werden häufig durch den Motorraum und Unterbodenbereiche verlegt, wo sie in die Nähe von Abgaskrümmern, Turboladersystemen, Katalysatoren und heißen Motoroberflächen gelangen können.
Eine reflektierende Hülle kann verwendet werden, um die externe Strahlungswärme zu reduzieren, die den Kraftstoffschlauch oder das Kraftstoffrohr erreicht. Bei der Auswahl sollte Folgendes berücksichtigt werden:
Für ein Produkt, das speziell für Kraftstoff- und Bremsleitungsanwendungen entwickelt wurde, siehe das BSTFLEXHitzeschutzschlauch aus Aluminium für Kraftstoff- und Bremsleitungen.
Bremsleitungen und flexible Bremsschläuche können in der Nähe von Abgasrohren, Wärmequellen an den Radenden oder anderen Hochtemperatur-Fahrzeugkomponenten verlaufen.
Der Schutz sollte so ausgelegt sein, dass er Folgendes nicht beeinträchtigt:
Ein Schutzschlauch muss sicher positioniert bleiben und gleichzeitig dem Schlauch ermöglichen, sich durch seinen vorgesehenen Bereich zu bewegen. Er darf keine neue Reibstelle an Halterungen, Radkomponenten oder Fahrwerksteilen erzeugen.
Bei starren Bremsleitungen kann ein kompakter aluminisierter Schutzschlauch geeignet sein, wenn das Hauptproblem Strahlungswärme von einer benachbarten Abgaskomponente ist. Flexible Bremsschläuche erfordern möglicherweise zusätzliche Aufmerksamkeit hinsichtlich Biegeradius, Bewegung und Befestigung.
Ölzufuhr- und -rücklaufleitungen können sich in der Nähe von Turbolader-Turbinengehäusen, Abgaskrümmern und Hosenrohren befinden. Da diese Leitungen möglicherweise bereits heißes Öl führen, sollte die thermische Spezifikation die interne Fluiddemperatur von der externen Wärmeeinwirkung trennen.
Wichtige Designfragen hierzu sind:
Ein reflektierender Schutzschlauch kann die Strahlungswärme des Turboladers reduzieren, dennoch sollte die Temperatur der gesamten Leitung im Rahmen des vorgesehenen Betriebszyklus bewertet werden.
Getriebeöl- und Getriebeölkühlerleitungen können in der Nähe von Abgasanlagen, Katalysatoren oder heißen Getriebekomponenten verlegt sein.
Ein Hitzeschild für Getriebeleitungen kann um einen flexiblen Schlauch, ein starres Rohr oder eine kombinierte Schlauch-Rohr-Baugruppe herum konstruiert werden. Die Spezifikation sollte angeben, ob die Leitung heißes Fluid zu einem Kühler leitet, gekühltes Fluid zurückführt oder in einem anderen Teil des Getriebekreislaufs arbeitet.
Geben Sie für Getriebeleitungsprojekte Folgendes an:
Der Schutzschlauch sollte die Inspektion von Anschlüssen nicht verhindern oder eine übermäßige Steifigkeit an flexiblen Übergangspunkten erzeugen.
Kühlmittel- und Heizerschläuche können in der Nähe von Abgaskrümmern, Turboladern, AGR-Komponenten und anderen konzentrierten Wärmequellen verlaufen.
Ein Hitzeschutzschlauch für Kühlmittelschläuche wird im Allgemeinen ausgewählt, um die auf die Schlauchwand treffende externe Strahlungswärme zu reduzieren. Er ändert nichts an der Anforderung für eine korrekte Kühlersystemkonstruktion oder ein geeignetes Schlauchmaterial.
Besonderes Augenmerk sollte gerichtet werden auf:
Eine gerade Schlauchhülse folgt möglicherweise keinem komplex geformten Kühlmittelschlauch, ohne Falten zu werfen oder zu verrutschen. Genähte, segmentierte oder gewickelte Konstruktionen können einen besseren Schutz bei unregelmäßiger Geometrie bieten.
Automobil-Klimaanlagen enthalten mehrere Kältemittelleitungen mit unterschiedlichen thermischen Funktionen. Ein Schutzschlauch sollte daher erst dann angebracht werden, wenn der Zweck und die Betriebsbedingungen der jeweiligen Leitung verstanden wurden.
Relevante Projektinformationen umfassen:
Eine flache, reflektierende Hülse kann nützlich sein, wenn ein Klimaschlauch durch einen engen Motorraumabschnitt in der Nähe einer Strahlungswärmequelle führt.
Hydraulik- und Servolenkungsschläuche können gleichzeitig Strahlungshitze, Abrieb, Vibrationen und Flüssigkeitsverunreinigungen ausgesetzt sein.
Thermischer Schutz darf die Flexibilität des Schlauchs, die Druckprüfung oder den Anschlusszugang nicht beeinträchtigen. Der Schutzschlauch sollte zudem stabil bleiben, wenn sich der Schlauch während des Fahrzeug- oder Gerätebetriebs bewegt.
Für Hydraulikschlauch-Anwendungen bewerten Sie:
Wo sowohl Strahlungshitze als auch Abrieb erheblich sind, erfordert die Schutzkonstruktion möglicherweise separate thermische und mechanische Schichten anstelle einer einzigen dünnen reflektierenden Oberfläche.
DEF-, Harnstoff- und SCR-Systemleitungen können durch Abgasnachbehandlungsbereiche geführt werden, in denen sich Hochtemperaturkomponenten konzentrieren.
Diese Baugruppen können umfassen:
Der Hitzeschild muss daher möglicherweise eine kombinierte Schlauch- und Kabelbaugruppe anstelle eines einfachen Flüssigkeitsrohrs schützen.
Bei unregelmäßigen Baugruppen mit Steckverbindern, Abzweigungen oder Ventilen bietet ein komponentenspezifisch geformter Schild möglicherweise eine kontrolliertere Abdeckung als ein Standard-Schutzschlauch.
Ein aluminisierter Glasschauch kombiniert eine reflektierende Aluminium-Außenfläche mit einer flexiblen Glasfaser-Textilstruktur.
Diese Konstruktion wird häufig dort evaluiert, wo Strahlungshitze von einer Abgaskomponente das Hauptproblem darstellt und kein kontinuierlicher direkter Kontakt erwartet wird.
Mögliche Konstruktionen umfassen:
Die reflektierende Oberfläche sollte normalerweise der externen Wärmequelle zugewandt sein. Die Glasfaserstruktur verbleibt zwischen der reflektierenden Schicht und dem geschützten Schlauch oder der Leitung.
Eine einzelne reflektierende Schicht bietet möglicherweise keine ausreichende thermische Trennung, wenn die Wärmequelle sehr nah ist, die Einwirkung länger andauert oder die zulässige Leitungstemperatur niedrig ist.
Ein mehrschichtiges Design kann Folgendes kombinieren:
Zusätzliche Lagen erhöhen die Dicke und können die Flexibilität verringern. Daher müssen verfügbarer Platz, der Biegeradius des Schlauchs und der Abstand der Armaturen berücksichtigt werden, bevor die Wandstärke erhöht wird.
Einige Anwendungen erfordern Änderungen, die über die Installation einer Hülse hinausgehen.
Ziehen Sie einen quellseitigen Hitzeschild, eine Routenänderung oder ein kombiniertes Schutzsystem in Betracht, wenn:
Eine Abschirmung auf der Quellenseite kann die thermische Belastung verringern, die auf mehrere nahegelegene Komponenten einwirkt. In engen Bereichen kann die wirksamste Lösung darin bestehen, die Quellenschirmung mit einem lokalen Schlauchschutz zu kombinieren.
Eine aufschiebbare Hülle wird montiert, indem der Schlauch oder das Rohr durch eine durchgehende rohrförmige Konstruktion geführt wird.
Es ist im Allgemeinen am besten geeignet, wenn:
Eine rohrförmige Hülse kann ein kompaktes fertiges Profil bieten, aber die Passform muss vor der Angabe des Hülsendurchmessers überprüft werden.
Eine Rundum-Manschette lässt sich über ihre gesamte Länge öffnen und um einen bestehenden Schlauch oder eine Fluidleitung herum installieren.
Dieses Design ist nützlich, wenn:
BSTFLEX bietet eine aluminisierte Wickelschlauchhülle mit Klettverschluss für Schläuche, Kabel und Baugruppen, die einen abnehmbaren Strahlungswärmeschutz erfordern.
Ein selbstschließender Schlauch öffnet sich, um den Schlauch oder die Leitung aufzunehmen, und schließt sich dann durch eine überlappende Struktur oder ein integriertes Kantensystem.
Dieses Design kann die Installationsschritte reduzieren und gleichzeitig vermeiden, dass große Armaturen durch ein Rohr geführt werden müssen.
Siehe BSTFLEX Selbstschließender Aluminiumfolien-Glasfaserschlauch für diese Art von Installationsstruktur.

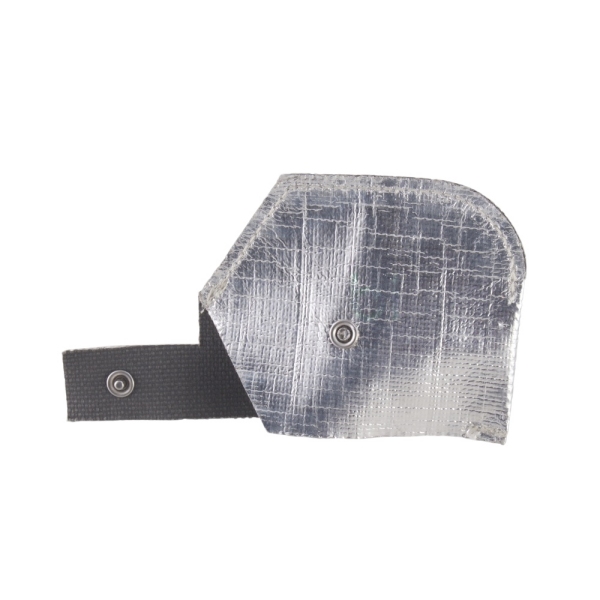

Druckknöpfe bieten definierte Verschlusspunkte entlang eines öffenbaren Schlauchs. Sie können nützlich sein, wenn die Schutzkomponente wiederholt in einer kontrollierten Position installiert werden muss.
Wichtige Design-Eingabeparameter umfassen:
Für diese Konstruktion siehe die BSTFLEX Hitzeschutzschlauch mit Druckverschluss.
Die korrekte Größenauswahl beginnt mit den tatsächlichen Außenabmessungen der fertigen Schlauchbaugruppe.
Wählen Sie den Schlauch nicht nur anhand des nominellen Schlauch-Innendurchmessers aus. Ein Schlauch, der durch seine Nennweite beschrieben wird, kann nach dem Hinzufügen von Verstärkung und Außenmantel einen wesentlich größeren Außendurchmesser haben.
Messen und protokollieren Sie:
Definieren Sie bei einem öffenbaren Schlauch auch die erforderliche Überlappung und Verschlussposition.
Der größte Teil der Baugruppe bestimmt oft, ob ein rohrförmiger Schlauch installiert werden kann.
Beispielsweise passt der Schlauchkörper möglicherweise zu einem kompakten Schlauch, während die Presshülse oder der Anschluss deutlich größer ist. Es gibt mehrere mögliche Lösungen:
Die gewählte Methode sollte eine praktische Installation ermöglichen, ohne einen unkontrolliert lockeren Schlauch um den normalen Schlauchdurchmesser herum zu hinterlassen.
Hitzeschläuche können nach Innendurchmesser, fertigem Durchmesser, Flachbreite oder einer anderen konstruktionsspezifischen Abmessung spezifiziert werden.
Diese Messungen sind nicht ohne Verständnis der Produktstruktur austauschbar.
Geben Sie bei einer kundenspezifischen Angebotsanfrage an, ob sich die genannte Abmessung bezieht auf:
Dies verhindert Verwechslungen beim Vergleichen von Schlauch- und Wickelprodukten.
Kfz-Schläuche bleiben selten vollkommen gerade. Sie können um Motorkomponenten herum verlaufen, sich mit dem Antriebsstrang bewegen oder sich bei Lenk- und Aufhängungsbewegungen biegen.
Ein Schutzschlauch sollte der vorgesehenen Biegung folgen, ohne:
Dickere mehrschichtige Schläuche erfordern möglicherweise einen größeren Biegeradius als ein dünner reflektierender Schlauch.
Der Schlauch sollte den gesamten wärmebeeinflussten Bereich abdecken und nicht nur den Punkt, der der Wärmequelle direkt gegenüberliegt.
Berücksichtigen Sie bei der Längenbestimmung:
Eine zu kurze Hülle kann den Schlauchübergang oder die Armatur freilegen. Eine unnötig lange Hülle kann Schellen, Typenschilder oder den Servicezugang behindern.
Metallarmaturen können Wärme zum Schlauchleitungs-Baugruppe leiten. Bei manchen Anwendungen führt der Schutz nur des flexiblen Schlauchabschnitts dazu, dass die Armatur in derselben Hochtemperaturzone verbleibt.
Das Abdecken einer Armatur kann jedoch auch die Inspektion und Wartung erschweren.
In der Spezifikation sollte klar angegeben sein, ob die Hülle:
Diese Entscheidung sollte auf den thermischen Anforderungen und dem Wartungsprozess basieren.
Eine reflektierende Hülle wirkt primär, indem sie die von der geschützten Baugruppe absorbierte Strahlungswärme reduziert. Der Raum zwischen der Wärmequelle und der reflektierenden Oberfläche ist Teil des thermischen Designs.
Wenn Motorbewegung, Vibration oder ein Durchhängen des Schlauchs dazu führen, dass die Hülle am Auspuffteil anliegt, ändert sich der Wärmeübertragungszustand von überwiegend strahlungsbedingt zu konduktiv.
Freigang prüfen:
Die aluminisierte Oberfläche sollte normalerweise zur externen Strahlungswärmequelle hin offen bleiben.
Vermeiden Sie eine Installation, die:
Wo die Ausrichtung wichtig ist, verwenden Sie ein geeignetes Befestigungssystem oder ein formgespeichertes Teil, das nur in der korrekten Position installiert werden kann.
Ein Hitzeschutzschlauch muss bei Vibrationen, Fahrzeugbewegung und Wartung über dem vorgesehenen Abschnitt bleiben.
Mögliche Befestigungsmethoden umfassen:
Das Befestigungssystem darf den Schlauch nicht quetschen, den Flüssigkeitsfluss nicht behindern, die Außenhülle nicht beschädigen und keine Spannungsspitzen in der Nähe der Armatur erzeugen.
Ein Schlauchschutz kann mit Halterungen, Rahmenteilen, benachbarten Leitungen oder anderen Komponenten im Motorraum in Berührung kommen.
Bewerten:
Dort, wo starker Abrieb zu erwarten ist, muss die Hitzeschutzhülle möglicherweise mit einer separaten Abriebschutzschicht kombiniert werden.
Die komplette Schutzhülle umfasst mehr als nur die sichtbaren Aluminium- und Glasschichten. Klebstoff, Nähfaden, Verschlussmaterialien, Kantenbänder und Etiketten können alle Automobilflüssigkeiten ausgesetzt sein.
Identifizieren Sie für ein OEM-Projekt den möglichen Kontakt mit:
Die Beständigkeit gegen Medien sollte für die gesamte geplante Konstruktion bestätigt und nicht von einem Rohstoff abgeleitet werden.
| Leitungstyp | Typische externe Wärmebelastung | Empfohlene Startkonstruktion | Wichtiges RFQ-Detail |
|---|---|---|---|
| Kraftstoffschlauch oder Kraftstoffleitung | Abgas- oder Motorstrahlungswärme | Aluminisierter Glasfaserschlauch | Leitungsaußendurchmesser, Anschlüsse und erforderliche geschützte Länge |
| Bremsleitung oder Bremsschlauch | Abgas, Rad-naben- oder Unterbodenhitze | Kompakter reflektierender Schlauch | Bewegung, Inspektion und Anschlusszugang |
| Turbo-Ölzulauf- oder -rücklaufleitung | Turbinengehäuse- und Downpipe-Whitze | Reflektierender oder mehrschichtiger Schlauch | Innere Fluiddemperatur und Ölexposition |
| Getriebefluidditung | Abgas- und Getriebewärme | Reflektierender rohrförmiger oder Wickelschlauch | Strömungsrichtung, Anschlüsse und Kühlerleitungsverlegung |
| Kühlmittel- oder Heizerschlauch | Krümmer-, Turbolader- oder AGR-Strahlungswärme | Aluminisierter Schlauch mit großem Durchmesser | Geformte Geometrie und Biegeradius |
| Klima- oder Kältemittelleitung | Motorraum-Strahlungswärme | Flacher reflektierender Schlauch | Leitungsfunktion, Wartungsanschlüsse und Kondensationsbedingungen |
| Hydraulik- oder Servolenkungsschlauch | Strahlungswärme kombiniert mit Vibration und Abrieb | Reflektierender Schlauch mit geeignetem mechanischen Schutz | Druckbewegung, Presshülsengröße und Abriebpunkte |
| DEF- oder SCR-Baugruppe | Abgasnachbehandlungswärme | Umschließender oder maßgeschneiderter Schutzschild | Kombinierte Geometrie von Schlauch, Heizdraht und Stecker |
Der vorgeschlagene Schlauch sollte in einer repräsentativen Baugruppe bewertet werden, anstatt sich nur auf die Temperaturbeständigkeit des Materials zu verlassen.
Nützliche Validierungseingaben umfassen:
Die mechanische Validierung kann zudem Vibration, Biegen, Abrieb, Verschlussfestigkeit, Fluidaussetzung und wiederholte Montage umfassen, sofern relevant.
Wenn eine Kundenzeichnung oder -spezifikation ein bestimmtes Prüfverfahren vorschreibt, sollte die genaue vorgeschlagene Schlauchkonstruktion unter dieser Anforderung bewertet werden. Ergebnisse von einem anderen Material oder einer anderen Schlauchkonstruktion sollten nicht automatisch auf das neue Teil übertragen werden.
Ein OEM-Schlauchschutz muss in der Produktion beständig herstellbar und montierbar sein.
Je nach Design können kontrollierte Merkmale umfassen:
Montagevorrichtungen, Schneideschablonen oder Prüflehren können erforderlich sein, wenn der Schlauch komponentenspezifische Merkmale aufweist.
Ein herkömmlicher zylindrischer Schlauch passt möglicherweise nicht um Krümmer, Abzweigverbindungen, Ventile, Sensoren, große Stecker oder mehrere zusammengefasste Leitungen.

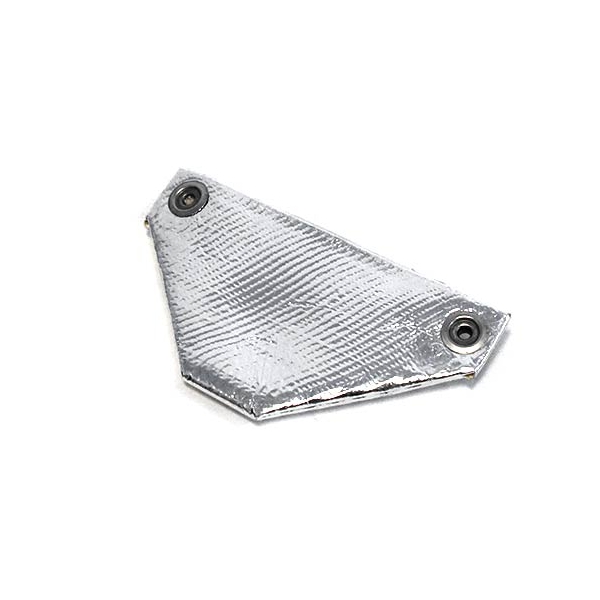

Für diese Anwendungen kann ein geformter Hitzeschild aus Textil zugeschnitten und um die tatsächliche Baugruppengeometrie genäht werden.
BSTFLEX fertigt Maßgeschneiderte aluminisierte Fiberglas-Hitzeschilde für die Automobilindustrie für Schläuche, Ventile, Steckverbinder, Sensoren, Kabelbäume und Fluidleitungsbaugruppen, die durch einen geraden Schlauch nicht ausreichend geschützt werden können.
| Angebotsanfrage-Informationen | Warum dies erforderlich ist |
|---|---|
| Leitungstyp und Medium | Definiert die Anwendung und die Umgebungsbedingungen |
| Außendurchmesser von Schlauch oder Rohr | Definiert die Grundgröße der Schutzhülle |
| Abmessungen von Armatur und Presshülse | Bestimmt, ob eine Aufschiebemontege möglich ist |
| Geschützte Länge | Definiert die Länge des Fertigteils |
| Art der Wärmequelle | Identifiziert die externe thermische Bedingung |
| Temperatur der Wärmequelle | Gibt den Schweregrad der Wärmebelastung an |
| Innere Medientemperatur | Trennt interne und externe Wärmelasten |
| Mindestabstand | Unterstützt die Bewertung von Strahlungswärme |
| Maximal zulässige Schlauch- oder Medientemperatur | Definiert das erforderliche thermische Ergebnis |
| Montagereihenfolge | Bestimmt die schlauchförmige, wickelbare oder selbstschließende Ausführung |
| Biegeradius und Bewegung | Definiert die Flexibilitätsanforderungen |
| Flüssigkeits- und Chemikalienbelastung | Unterstützt die vollständige Materialauswahl |
| Verschleißbedingungen | Definiert die Anforderungen an den mechanischen Schutz |
| Erforderliche Prüfungen und Dokumentation | Definiert den Validierungsumfang |
| Prototyp und Jahresmenge | Unterstützt die Werkzeug-, Produktions- und Verpackungsplanung |
BSTFLEX fertigt thermischeenschutzkomponenten für Kfz-Schläuche, Flüssigkeitsleitungen, Kabelbäume und Kabelbaugruppen.
Zu den verfügbaren Optionen gehören:
Das vollständige Produktsortiment finden Sie in der BSTFLEX Aluminisierte Hitzeschutzhülle-Kategorie.
Für die Automobilverkabelung anstelle des Fluidleitungsschutzes siehe Hitzeschutzhüllen für Kabelbäume im Automobilbereich: Materialien, Ausführungen und Anwendungen.
Senden Sie für ein maßgeschneidertes Schlauch- oder Fluidleitungsprojekt die Strichzeichnung, den Außendurchmesser, die Anschlussabmessungen, die geschützte Länge, die Wärmequellentemperatur, den Abstand, die interne Fluidtemperatur, die Installationsmethode, die Prüfanforderungen und die erwartete Jahresmenge an BSTFLEX.
Es handelt sich um eine flexible Wärmesperre, die um einen Schlauch oder eine Fluidleitung herum installiert wird, um die Wärmeeinwirkung durch nahegelegene Abgas-, Turbolader-, Motor- oder Unterbodenkomponenten zu reduzieren.
Die Anwendungen können Kraftstoff-, Brems-, Öl-, Getriebe-, Kühlmittel-, Heizungs-, Klimaanlagen-, Hydraulik-, Servolenkungs- und Abgasystemleitungen umfassen. Die Konstruktion muss für den jeweiligen Schlauch, das Fluid und die thermische Umgebung ausgewählt werden.
Ein Schutzschlauch kann externe Hitze, die in die Leitung eintritt, reduzieren, aber er kühlt die Flüssigkeit nicht aktiv. Die endgültige Flüssigkeitstemperatur hängt zudem von der Systemkonstruktion, der internen Wärmelast, der Durchflussrate und der Fähigkeit der Leitung zur Wärmeabgabe ab.
Der Schutzschlauch sollte sicher sitzen, ohne übermäßige Kompression. Ein zu strammer Schlauch kann die Flexibilität einschränken und die Installation erschweren, während ein zu großer Schlauch sich aus der Schutzzone verschieben kann.
Nein. Wählen Sie den Schutzschlauch anhand des tatsächlichen Außendurchmessers des fertigen Schlauchs oder Rohrs aus. Messen Sie außerdem Presshülsen, Armaturen, Anschlüsse und lokal verstärkte Abschnitte.
Ein rohrförmiger Schutzschlauch kann nur dann über Armaturen installiert werden, wenn seine Konstruktion und sein Durchmesser eine ausreichende Dehnung zulassen. Verwenden Sie andernfalls eine Wickel-, Klett-, Druckknopf- oder selbstschließende Ausführung.
Ein aluminisierter Schutzschlauch ist in erster Linie für den Schutz vor Strahlungswärme gedacht. Ein kontinuierlicher direkter Kontakt führt zu leitender Wärme und erfordert möglicherweise eine verbesserte Verlegung, zusätzliche Isolierung oder eine Abschirmung auf der Quellenseite.
Die reflektierende aluminisierte Oberfläche sollte normalerweise der externen Strahlungswärmequelle zugewandt sein. Die Textil- oder Isolierungsseite bleibt dem geschützten Schlauch zugewandt.
Es kann zwar dieselbe Materialfamilie in Betracht gezogen werden, aber Durchmesser, Anschlussgeometrie, Medienkontakt, Bewegung, Abrieb, Innentemperatur und Validierungsanforderungen können sich unterscheiden. Jede Anwendung sollte separat spezifiziert werden.
Ja. Innendurchmesser, Flachbreite, Schnittlänge, Materialschichten, Klettverschluss, Druckknöpfe, selbstschließende Kanten, Ausschnitte, Kerben, Endverarbeitung und Verpackung können angepasst werden.
Geben Sie den Außendurchmesser des Schlauchs oder Rohrs, die Anschlussmaße, die geschützte Länge, die Fluidart, die interne Fluidtemperatur, die externe Wärmequellentemperatur, den Mindestabstand, die erforderliche Installationsmethode, die mechanischen Bedingungen, die Validierungsnorm und die geschätzte Menge an.
