Das Wärmemanagement von Abgassystemen beschränkt sich nicht mehr nur darauf, zu verhindern, dass ein heißes Rohr benachbarte Komponenten berührt. Moderne Fahrzeugplattformen platzieren Abgaskrümmer, Turbolader, Katalysatoren, Sensoren, Verkabelungen, Kraftstoffsysteme und elektronische Module in zunehmend kompakten Bauräumen. Das Ergebnis ist eine anspruchsvolle thermische Umgebung, in der die Wahl des Automobil-Hitzeschildmaterials die Lebensdauer von Komponenten, die Flexibilität bei der Konstruktion und die Fahrzeugzuverlässigkeit direkt beeinflussen kann.
Es gibt kein einzelnes Metall, das für jede Position im Abgassystem ideal ist. Ein Unterbodenschild, das mehrere Zentimeter von einem Abgasrohr entfernt positioniert ist, hat andere Anforderungen als ein Schild, das um einen Turbolader oder Katalysator montiert ist. Ingenieure wählen das Material für Abgashitzeschilde daher entsprechend der tatsächlichen Wärmequelle, dem verfügbaren Luftspalt, der Bauteilgeometrie, dem Vibrationsniveau, der Korrosionsbelastung und dem Gewichtsziel aus.
BSTFLEX fertigt geprägte Metall-Hitzeschildmaterialien für Projekte im Automobil- und industriellen Wärmemanagement, einschließlich Wärmebarriereblech aus Edelstahl, geprägtes Aluminium-Hitzeschildmaterial und Alloy-625-Inconel-Hitzeschildmaterial.
Die Temperatur rund um ein Abgassystem ist nicht gleichmäßig. Die thermische Belastung ändert sich je nach Position erheblich. Deshalb kann die Festlegung eines einzigen Hitzeschildmaterials für ein gesamtes Fahrzeug zu unnötigem Gewicht, überhöhten Kosten oder unzureichendem Schutz führen.
Die anspruchsvollsten Bereiche befinden sich im Allgemeinen in der Nähe des Motors und des Abgasnachbehandlungssystems. Typische Heißzonen umfassen:
Der Zweck des Hitzeschilds besteht normalerweise darin, die auf benachbarte Komponenten auftreffende Strahlungswärme zu reduzieren, anstatt lediglich die heiße Oberfläche abzudecken. Ein effektives thermisches Management im Fahrzeug hängt daher vom Material, der Schildgeometrie, der Befestigungsmethode und dem Luftspalt zwischen Wärmequelle und Barriere ab.
Für die meisten Automobilprogramme decken drei Metallfamilien den Großteil der Anforderungen an starre Hitzeschilde ab: Aluminium, Edelstahl und Hochleistungs-Nickellegierungen wie Inconel 625.
| Automobilposition | Übliche Materialwahl | Primärer Konstruktionsgrund |
|---|---|---|
| Strahlungsbarriere im Motorraum | Aluminium | Geringes Gewicht und gute Reflexion von Strahlungswärme |
| Unterboden-Abgasschutz | Aluminium oder Edelstahl | Großflächige Abdeckung bei kontrolliertem Gewicht |
| Abgaskrümmer | Edelstahl | Thermische Wechselbeanspruchung und mechanische Haltbarkeit |
| Katalysator | Edelstahl | Hohe Wärmebelastung, Vibrations- und Korrosionsbeständigkeit |
| Schalldämpfer und Geräuschdämpfer | Aluminium oder Edelstahl | Abhängig von Temperatur, Position und Fahrzeugumgebung |
| Bereich des Turboladers | Edelstahl oder Inconel 625 | Höhere thermische Belastung und wiederholte Wärmezyklen |
| Motorsport und extreme Abgasbereiche | Inconel 625 | Hochtemperaturfestigkeit und Oxidationsbeständigkeit |
Diese Tabelle dient als Ausgangspunkt und nicht als universelle Spezifikation. Materialdicke, Legierungsqualität, Abstand zur Abgasoberfläche und Bauteilgeometrie können die endgültige Leistung erheblich verändern.

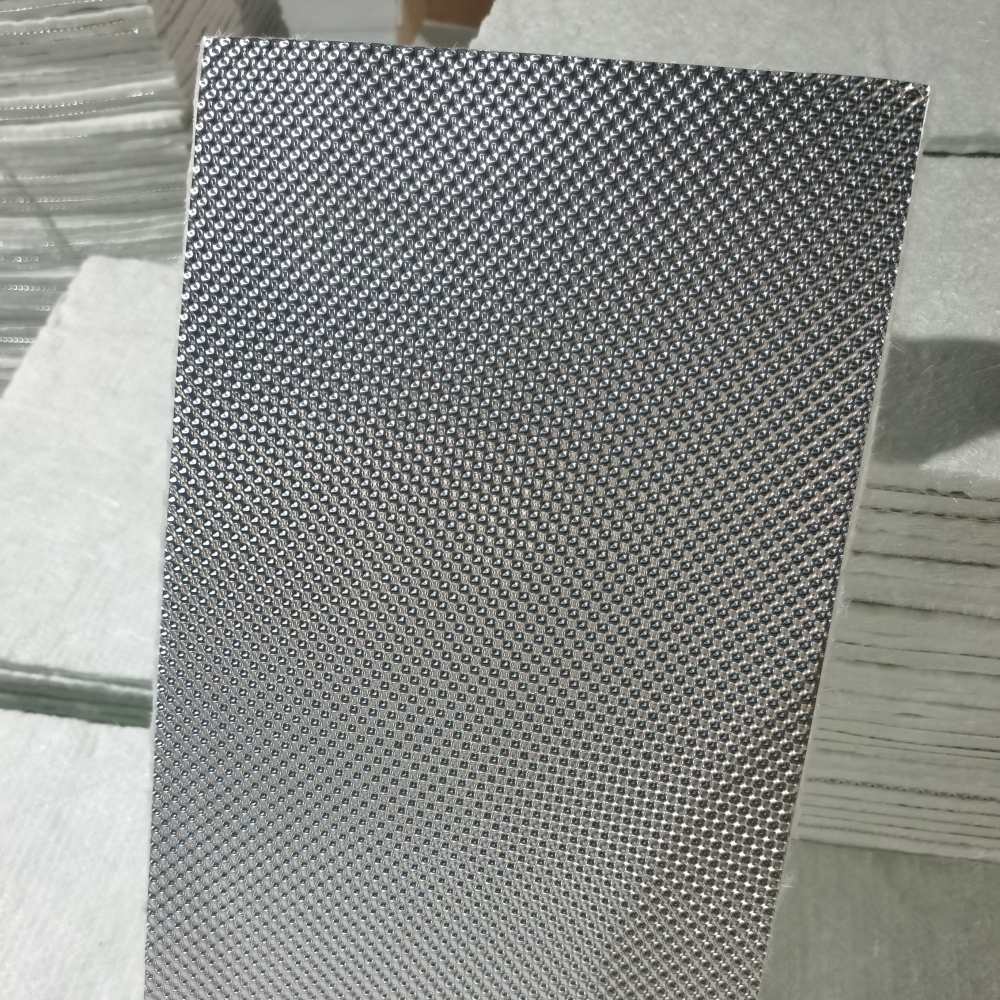

Ein Abgaskrümmer ist einer der schwierigsten Bereiche für einen starren Metall-Wärmeschutzschild. Der Schild kann nahe an der Wärmequelle installiert werden, Motorschwingungen ausgesetzt sein und wiederholt zwischen Umgebungsbedingungen und erhöhten Betriebstemperaturen wechseln.
Aus diesem Grund gilt Edelstahl weithin als praktisches Material für Wärmeschutzschilde von Abgaskrümmern. Seine Kombination aus mechanischer Festigkeit, Oxidationsbeständigkeit und Korrosionsbeständigkeit macht ihn geeignet für geformte Schilde, die ihre Geometrie während wiederholter Heiz- und Abkühlzyklen beibehalten müssen.
Der BSTFLEX geprägte Edelstahl-Wärmebarrierefolie ist für Anwendungen konzipiert, bei denen eine dünne Metallkonstruktion zusätzliche Steifigkeit benötigt. Das geprägte Profil verstärkt die Blechgeometrie, ohne ausschließlich auf eine größere Metalldicke angewiesen zu sein.
Katalysatoren können konzentrierte thermische Belastungen unter dem Fahrzeug und nahe am Boden des Fahrgastraums, an Kabeln, Bremsleitungen, Kraftstoffsystemen oder anderen temperaturempfindlichen Baugruppen erzeugen. Ein Katalysatorschild muss daher sowohl thermischer Belastung als auch der rauen mechanischen Umgebung unter einem Fahrzeug standhalten.
Edelstahl wird häufig ausgewählt, weil er Hitze, Straßenverschmutzung und wiederholte Vibrationen aushalten kann und dabei strukturelle Stabilität bewahrt. Je nach Konstruktion des Schutzschilds kann eine gestanzte oder geprägte Edelstahlschicht auch mit einem Luftspalt oder einer Isolationsschicht kombiniert werden, um die Wirkung der Wärmebarriere zu erhöhen.
Für weniger starke Sekundärbarrieren, die weiter vom Katalysator entfernt liegen, kann auch leichtes Aluminium geeignet sein. Die Konstruktionsentscheidung sollte auf gemessenen oder berechneten thermischen Bedingungen und nicht allein auf dem Namen des Bauteils basieren.
Ein Unterboden-Wärmeschutzschild deckt häufig eine wesentlich größere Fläche ab als ein Krümmerschild. Ein übermäßiges Materialgewicht wird wichtiger, wenn sich der Schild entlang eines Abgastunnels, Bodenblechs oder Kraftstofftankbereichs erstreckt.

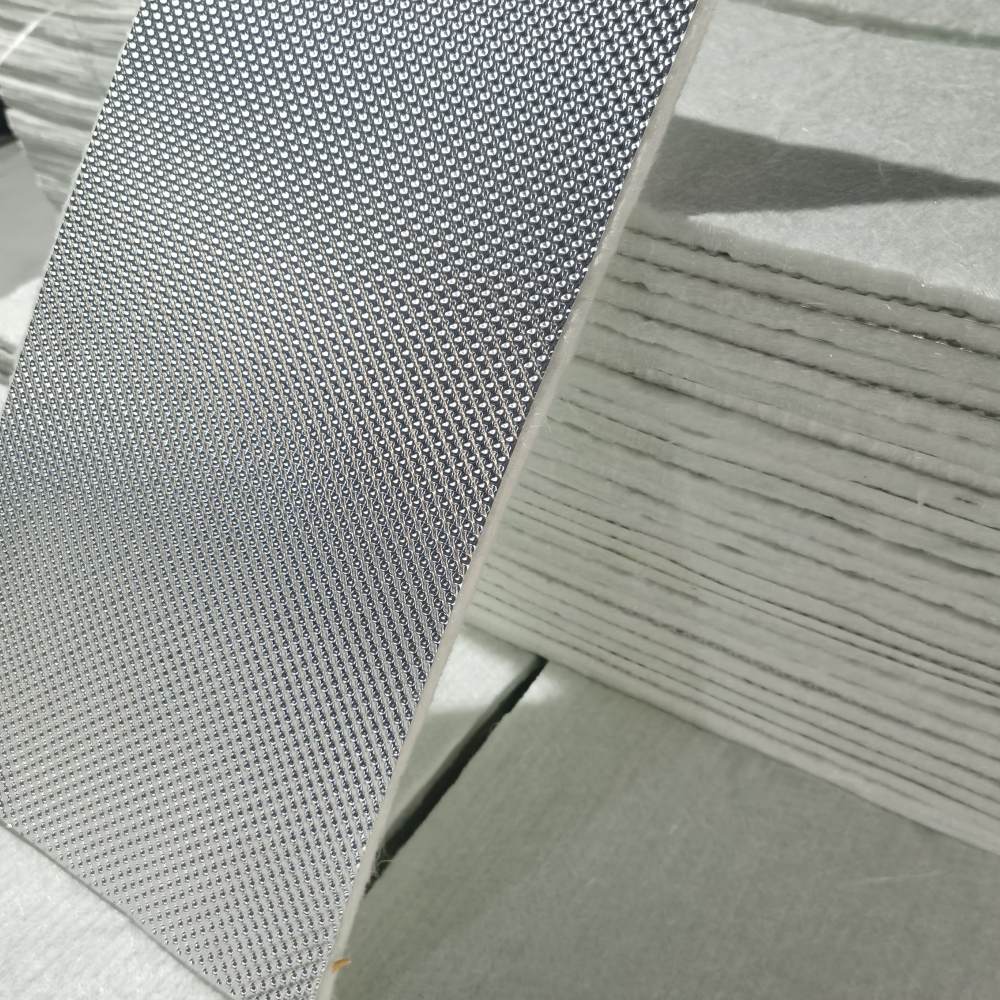

Hier bietet geprägtes Aluminium-Wärmeschutzmaterial einen nützlichen technischen Vorteil. Die geringe Dichte von Aluminium ermöglicht es, eine große Fläche mit relativ wenig zusätzlicher Fahrzeugmasse zu schützen.
Typische Anwendungen umfassen:
Prägungen sind besonders bei großflächigen Aluminiumpaneelen nützlich, da ein dreidimensionales Oberflächenmuster die Steifigkeit erhöht und hilft, die Bewegung, Vibration und Verformung des Paneels zu kontrollieren.

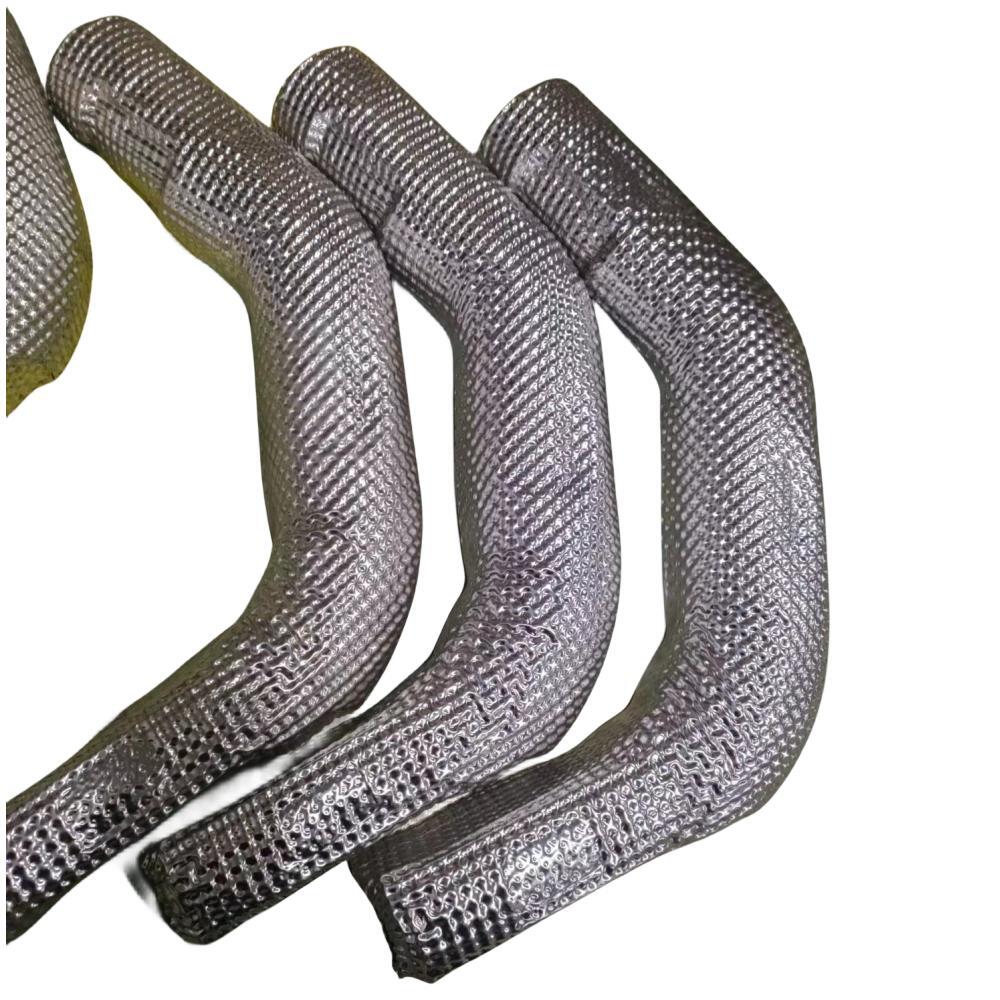

Das thermische Management im Motorraum stellt ein anderes Problem dar als der direkte Abgasschutz. Ziel ist es häufig, die Strahlungsenergie eines Krümmers, Turboladers oder Abgasrohrs daran zu hindern, angrenzende Ansaugkomponenten, Kabel, elektronische Geräte oder Karosserieteile aufzuheizen.
Für diese Sekundärbarrieren ist Aluminium häufig ein effizientes Motor-Wärmeschutzmaterial, da es geringe Masse, gute Formbarkeit und eine effektive Reflexion von Strahlungswärme kombiniert.
Typische Aluminium-Wärmeschutzschilde im Motorraum können zwischen folgenden Komponenten installiert werden:
Wenn sich das Hitzeschild jedoch extrem nahe an einer Hochtemperatur-Abgaskomponente befindet, können Edelstahl oder eine Hochtemperaturlegierung besser geeignet sein.
Ein Turbolader stellt eine der höchsten thermischen Konzentrationen in einem Verbrennungsmotorraum dar. Neben hohen Betriebstemperaturen umfassen Turbolader-Anwendungen schnelle Temperaturänderungen, begrenzten Einbauraum und intensive Strahlungswärmeeinwirkung auf nahegelegene Schläuche, Verkabelungen und Fahrzeugstrukturen.
Edelstahl bleibt für viele serienmäßige Turbolader-Hitzeschildkonstruktionen geeignet, insbesondere wenn die Geometrie des Hitzeschilds und der Luftspalt korrekt ausgelegt sind. Für extreme Motoren, Langstreckenanwendungen und Motorsport-Abgassysteme können Nickelbasislegierungen zusätzliche Leistung bieten.
BSTFLEX Hitzeschildmaterial aus Alloy 625 Inconel ist für anspruchsvolle thermische Umgebungen vorgesehen, die eine höhere Beständigkeit gegen Oxidation, Korrosion und Verlust der mechanischen Festigkeit bei erhöhten Temperaturen erfordern.
Inconel sollte nicht automatisch Edelstahl ersetzen, nur weil es sich um eine leistungsfähigere Legierung handelt. Das Material ist teurer und sollte normalerweise dort eingesetzt werden, wo die Betriebsumgebung dies rechtfertigt.
Anwendungen, die Inconel 625 erfordern können, umfassen:
Wenn herkömmlicher Edelstahl die thermischen und mechanischen Anforderungen bereits erfüllt, kann die Verwendung von Inconel Kosten hinzufügen, ohne einen wesentlichen Systemvorteil zu bieten. Die richtige Materialauswahl ist daher ein Gleichgewicht zwischen thermischer Leistung, Haltbarkeit, Fertigungsanforderungen und den Gesamtkosten des Programms.
Ein häufiger Fehler bei der Konstruktion von Hitzeschilden besteht darin, sich nur auf die Legierung zu konzentrieren und den Abstand zwischen dem Schild und der Wärmequelle zu ignorieren.
Ein Luftspalt kann die Leistung einer metallischen Wärmebarriere erheblich beeinflussen. Anstatt das Hitzeschild direkt an der heißen Komponente anzubringen, schaffen Ingenieure häufig eine kontrollierte Trennung, die den Wärmeübergang durch Leitung begrenzt und der Metalloberfläche ermöglicht, hauptsächlich als Strahlungsbarriere zu funktionieren.
Wichtige Konstruktionsvariablen umfassen:
Folglich kann ein dünneres, korrekt positioniertes Hitzeschild besser funktionieren als ein schwereres Blech, das mit schlechtem thermischem Abstand installiert wurde.
Metallische Hitzeschilde in Fahrzeugen werden häufig geprägt, da sehr dünnes flaches Blech die für große oder komplexe Teile erforderliche Steifigkeit fehlen kann. Das Hinzufügen eines geformten Musters verändert das Strukturverhalten des Blechs und ermöglicht Ingenieuren, leichte Komponenten mit verbesserter Steifigkeit zu erstellen.
Je nach Konstruktion kann das Prägen helfen:
Unterschiedliche Prägegeometrien können entsprechend der erforderlichen Blechdicke, des Umformprozesses und der Form des fertigen Bauteils entwickelt werden.
Nicht jedes thermische Problem kann mit einer einzelnen Metallschicht gelöst werden. Hohe thermische Belastungen oder begrenzter Bauraum können eine mehrlagige Hitzeschildkonstruktion erfordern.
Ein einzelnes geprägtes Metallblech ist geeignet, wenn die Reduzierung der Strahlungswärme und die mechanische Trennung ausreichend sind. Anspruchsvollere Systeme können zwei Metallhäute mit einem Luftspalt oder einer dazwischen angeordneten Isolierschicht umfassen.
Mehrschichtige Baugruppen können sich im Bereich folgender Komponenten als nützlich erweisen:
Der Nutzen einer mehrschichtigen Konstruktion sollte im Hinblick auf zusätzliches Gewicht, höhere Umformkomplexität und Fertigungskosten bewertet werden.
Eine Erhöhung der Metalldicke kann die mechanische Festigkeit verbessern, aber dickeres Material erzeugt nicht automatisch eine proportional bessere thermische Barriere.
Ein Hitzeschild steuert hauptsächlich die Strahlungsenergie und begrenzt die Wärmeübertragung auf nahegelegene Komponenten. Seine Wirksamkeit hängt daher stark von den Oberflächeneigenschaften, der Geometrie und dem Abstand ab. Die Auswahl von unnötig dickem Metall kann das Bauteilgewicht und den Materialverbrauch erhöhen, ohne das zugrunde liegende thermische Konstruktionsproblem zu lösen.
Für die OEM-Entwicklung sollte die Blechdicke zusammen mit folgenden Faktoren ausgewählt werden:
Eine nützliche Hitzeschildspezifikation sollte mehr als nur die Bezeichnung des Metalls beschreiben. Die Bereitstellung realistischer Anwendungsdaten ermöglicht es dem Hersteller, eine geeignete Konstruktion zu empfehlen und unnötige Entwicklungszyklen zu reduzieren.
Zu den technischen Informationen gehören typischerweise:
Wenn das Material noch nicht spezifiziert wurde, kann BSTFLEX die Einbaubedingungen prüfen und Kunden bei der Bewertung von Hitzeschildoptionen aus Aluminium, Edelstahl und Inconel unterstützen.
Dieselben Grundsätze der Materialauswahl gelten über Pkw hinaus. Starre thermische Metallbarrieren werden auch in Nutzfahrzeugen, Landmaschinen, Baumaschinen, ATVs, Motorrädern, Generatoren und anderen motorbetriebenen Geräten benötigt.
Schwere Geräte können eine schwierigere Einsatzumgebung darstellen, da Abgasanlagen über lange Zeit unter Last betrieben werden und Staub, Schlamm, Feuchtigkeit sowie mechanischen Einwirkungen ausgesetzt sein können. In diesen Situationen können die Materialbeständigkeit und die Befestigungskonstruktion wichtiger sein als das Erreichen des geringstmöglichen Hitzeschildgewichts.
Bei Hochleistungs- und Rennfahrzeugen können sich die technischen Prioritäten erneut hin zu extremer Temperaturbeständigkeit, kompakter Bauraumausnutzung und dem Schutz stark temperaturempfindlicher Komponenten verschieben.
BSTFLEX liefert verschiedene starre Hitzeschildmaterialien, damit Kunden das Metall an die jeweilige thermische Zone anpassen können, anstatt ein einziges Material für jede Anwendung einzusetzen.
Geeignet für Abgaskrümmer, Katalysatoren, Schalldämpfer, Abgasrohre und mechanisch stark beanspruchte heiße Bereiche im Automobilbereich.
Edelstahl-Wärmeschutzmaterial anzeigen
Geeignet für leichte Unterbodenschutzbleche, Wärmebarrieren im Motorraum, Getriebetunnel und sekundären Schutz vor Strahlungswärme.
Aluminium-Wärmeschutzmaterial anzeigen
Geeignet für Turbolader, Motorsport-Abgasanlagen und andere Anwendungen, bei denen extreme Hitze und anspruchsvolle Betriebsbedingungen eine Hochleistungs-Nickellegierung rechtfertigen.
Inconel-625-Wärmeschutzmaterial anzeigen
Das beste Wärmeschutzmaterial für Fahrzeuge hängt vom Einbaubereich ab. Aluminium wird häufig für leichte Strahlungswärmebarrieren verwendet, Edelstahl wird vielfach im Bereich von Abgaskomponenten eingesetzt, und Inconel-Legierungen kommen dort zum Einsatz, wo außergewöhnlich hohe thermische und mechanische Anforderungen ihren Einsatz rechtfertigen.
Edelstahl ist ein gängiger Ausgangspunkt für Wärmeschutzbleche an Abgasanlagen, da er Temperaturbeständigkeit, mechanische Festigkeit und Korrosionsbeständigkeit kombiniert. Aluminium kann für sekundäre Barrieren in größerer Entfernung von der Wärmequelle geeignet sein, während Inconel für extreme Abgasbedingungen in Betracht gezogen werden kann.
Edelstahl wird häufig für Wärmeschutzbleche an Abgaskrümmern verwendet, da die Anwendung hohe Strahlungswärme, Vibrationen und wiederholte Temperaturwechsel umfasst. Bei der endgültigen Materialauswahl sollten die tatsächliche Betriebstemperatur, der Abstand zum Abgaskrümmer und die Konstruktion des Schutzblechs berücksichtigt werden.
Edelstahl eignet sich für viele Wärmeschutzbleche von Serien-Turboladern. Hochleistungs-Rennsportanwendungen und Turbosysteme mit extremen Temperaturen können ein Material auf Nickelbasis wie Inconel 625 erfordern.
Ja. Aluminium ist als leichte Strahlungswärmebarriere wirksam, wenn Betriebstemperatur und Abstand zur Abgaswärmequelle geeignet sind. Es eignet sich besonders für Unterboden- und Motorraum-Schutzbleche, bei denen eine Gewichtsreduzierung wichtig ist.
Das geprägte Profil erhöht die Steifigkeit dünner Bleche und ermöglicht es Herstellern, das Gewicht zu reduzieren und gleichzeitig Formstabilität und Vibrationsbeständigkeit zu erhalten. Die thermische Leistung hängt anschließend von der Gesamtkonstruktion ab, einschließlich Luftspalt und Positionierung des Schutzblechs.
Ja. BSTFLEX unterstützt OEM-Projekte zum thermischen Schutz mit kundenspezifischer Materialstärke, Blechabmessungen, Prägemustern und anwendungsspezifischer Entwicklung. Kunden können Zeichnungen, Muster oder Informationen zum Einbau zur Bewertung bereitstellen.
Die effektivste Strategie für das thermische Management der Abgasanlage besteht nicht darin, nach einem universell überlegenen Material zu suchen. Stattdessen sollte das Fahrzeug in thermische Zonen unterteilt und für jeden Bereich ein geeignetes Material eingesetzt werden.
Aluminium ist besonders wirksam, wenn eine leichte Kontrolle der Strahlungswärme das Ziel ist. Edelstahl bietet eine höhere Haltbarkeit im Bereich heißerer Abgaskomponenten. Inconel 625 ist für anspruchsvolle thermische Umgebungen vorgesehen, in denen herkömmliche Automobilmetalle möglicherweise nicht mehr die erforderliche Betriebsleistung bieten.
Bei einem neuen Projekt für Abgasanlage, Motorraum oder Unterboden kann BSTFLEX Ihre Wärmequelle, den verfügbaren Einbauraum, die Metallstärke und die Anforderungen an die Umformung bewerten. Senden Sie die Anwendungsdetails, Zeichnung oder ein Muster, um ein geeignetes Wärmeschutzmaterial für Fahrzeuge zu besprechen und ein Angebot anzufordern.
