Inspektion von Turbo-Sicherheitsdecken: Wann man eine Turbo-Berstschutzdecke ersetzen sollte

Eine Turboschutzdecke, die noch um das Verdichtergehäuse passt, ist nicht automatisch wieder einsatzbereit. Überprüfen Sie vor der Wiedermontage ihren Zustand, die Vorkommnisse während der letzten Nutzungsdauer und ob die gesamte Baugruppe noch ihrer dokumentierten Konfiguration entspricht.

Nehmen Sie eine Turboschutzdecke aus dem Betrieb, wenn Anzeichen für einen Fragmentaufprall, beschädigte Verstärkungen, versagende Befestigungspunkte oder defekte Halterungsteile vorliegen.Eine vermutete Verunreinigung, ungewöhnliche Hitzeeinwirkung oder eine unklare Betriebshistorie erfordern ebenfalls eine Überprüfung vor der weiteren Verwendung. Eine intakte Außenhülle ist kein Beweis für die Schutzleistung.

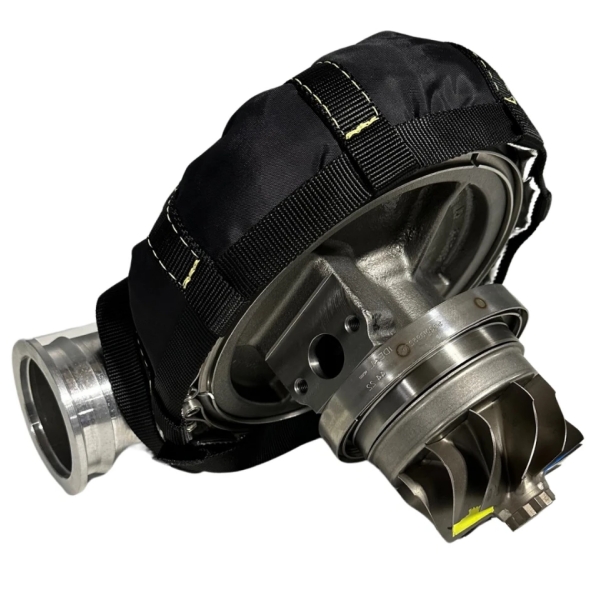

Diese Anleitung betrifft die verdichterseitige BSTFLEX Turbo Safety Blanket, die auch als Turbo-Splitterschutzdecke oder Turbo-Containmentdecke bezeichnet wird. Die nachstehenden Prüfungen stellen einen allgemeinen Inspektionsrahmen dar und ersetzen nicht die Anweisungen, Prüfungen oder Zulassungsanforderungen, die für das genaue Produkt gelten.

Beginnen Sie mit der Betriebshistorie

Bevor Sie das Gewebe untersuchen, ermitteln Sie, warum die Decke entfernt wurde. Routinemäßige Turboladerwartungen, ein Wechsel des Verdichtergehäuses, ein Ölleck und ein Verdichterausfall sind verschiedene Situationen. Dokumentieren Sie den Grund, anstatt jede abgenommene Decke als wiederverwendbares Ersatzteil zu betrachten.

Bewahren Sie Produktidentifikation, Installationsdatum, frühere Inspektionsnotizen und alle anwendbaren Überprüfungsdaten zusammen auf. Fotografien der ursprünglichen Installation sind nützliche Referenzen für Abdeckung und Befestigung. Fragen Sie bei einer gebrauchten Decke mit fehlenden Aufzeichnungen den Hersteller, welche Informationen erforderlich sind, um ihre Identität und ihren Zustand festzustellen.

Beziehen Sie eine Deckenprüfung in den Wartungsplan ein, nachdem relevante Arbeiten am Turbolader oder an nahegelegenen Rohrleitungen durchgeführt wurden. Ein geplanter Überprüfungstermin ist kein Grund, zuvor festgestellte Schäden zu ignorieren.

Inspektion der Baugruppe, nicht nur des Außengewebes

Führen Sie praktische Überprüfungen erst durch, wenn die Ausrüstung abgeschaltet, gegen unbeabsichtigtes Anlaufen gesichert und abgekühlt ist. Befolgen Sie die mitgelieferten Demontageanweisungen. Schneiden Sie eine Decke nicht auf und trennen Sie nicht ihre Nähte auf, um die inneren Schichten zu inspizieren.

Abdeckung, Kanten und Verstärkung

Achten Sie auf Schnitte, Einstiche, durchgescheuerte Bereiche, freiliegende Verstärkungen und lokale Verformungen. Dokumentieren Sie den Ort des Schadens in Bezug auf das Verdichtergehäuse, Rohrschellen und nahegelegene Halterungen. Fotografieren Sie Verfärbungen, anstatt allein anhand der Farbe zu entscheiden, ob die Decke die Inspektion bestanden hat oder nicht.

Wenn Schäden die Verstärkungskonstruktion freilegen oder sich darauf ausdehnen können, halten Sie die Baugruppe zur Beurteilung außer Betrieb. Eine sauber aussehende Abdeckung kann den Zustand versteckter Schichten nicht nachweisen.

Nähte und Befestigungspunkte

Untersuchen Sie die Nähte an Kanten, Verschlüssen und Halterungsbefestigungen. Achten Sie auf gerissene Fäden, geöffnete Nähte, ausgezogene Befestigungslaschen und jegliche Anzeichen einer früheren Reparatur. Tun Sie Beschädigungen an einer Befestigungsstelle nicht als kosmetisches Problem ab.

Vergleichen Sie die Baugruppe mit ihrer Originaldokumentation. Hinzugefügte Löcher, versetzte Riemen oder ein nachgenähter Verschluss müssen überprüft werden; sie sollten ohne entsprechende Belege nicht als gleichwertig mit der Originalkonstruktion angesehen werden.

Riemen, Verschlüsse und Halterungsteile

Überprüfen Sie die mit dieser speziellen Decke gelieferten Komponenten. Je nach Ausführung können dies Riemen, Schnallen oder andere Halterungsteile sein. Achten Sie auf Schnitte, Verformungen, fehlende Teile und Anzeichen dafür, dass der Verschluss verrutscht ist.

Verwenden Sie die angegebene Anordnung, anstatt improvisierte Bänder anzubringen, um eine schlechte Passform auszugleichen. Wenn ein Austausch von Beschlagteilen zulässig ist, beschaffen Sie sich die korrekte Komponente und die Installationsanweisungen. Das Ersetzen eines Befestigungselements behebt keine Schäden im umliegenden Befestigungsbereich.

Abdeckung und Kontaktspuren

Vergleichen Sie die installierte Position mit den genehmigten Installationsinformationen. Achten Sie auf Bewegungen, zusammengeschobenes Material und neue Scheuerspuren. Überprüfen Sie alle Änderungen an Gehäuse, Rohrleitungen oder Halterungen, die seit der ursprünglichen Installation vorgenommen wurden.

Gehen Sie nicht davon aus, dass eine Decke nach einem Austausch der Verdichterabdeckung weiterhin geeignet ist, nur weil sich der Verschluss noch schließen lässt. Bestätigen Sie die erforderliche Abdeckung und Befestigungsanordnung für die neue Konfiguration.

Verunreinigung und ungewöhnliche Hitzeeinwirkung

Dokumentieren Sie Öl-, Kraftstoff- oder chemische Verunreinigungen und ermitteln Sie deren Quelle. Halten Sie eine verunreinigte Decke so lange außer Betrieb, bis das Leck behoben wurde und der Hersteller eine Verfügung für die Decke selbst getroffen hat.

Gehen Sie nicht davon aus, dass eine Lösemittelreinigung, Hochdruckreinigung oder Trocknung den Originalzustand wiederherstellt. Holen Sie eine zulässige Reinigungsmethode für die tatsächlichen Materialien und die Baugruppe ein. Melden Sie Versteifungen, sichtbare Hitzeschäden oder Einwirkungen außerhalb der dokumentierten Betriebsbedingungen, anstatt eine nicht unterstützte Temperaturklasse zuzuordnen.

Kann eine Turbo-Splitterschutzdecke nach einem Ausfall wiederverwendet werden?

Ein Verdichterausfall erfordert eine Vorfallprüfung und nicht nur eine routinemäßige Sichtprüfung.Halten Sie die Decke und ihre Halterungskomponenten während der Beurteilung des Ausfalls außer Betrieb. Dokumentieren Sie, ob Fragmente auf die Decke getroffen sind und ob sich das Gehäuse, die Befestigungspunkte oder nahegelegene Komponenten bewegt haben.

Fotografieren Sie die Baugruppe vor der Reinigung oder Änderung, sofern dies sicher möglich ist. Bewahren Sie die Identifikations- und Serviceaufzeichnungen auf. Installieren Sie sie nicht allein deshalb wieder, weil kein Fragment durch die sichtbare Außenhülle gedrungen ist.

Befolgen Sie das vom Hersteller dokumentierte Verfahren zur Bewertung und Entsorgung. Wenn die Baugruppe abgelehnt wird oder keine ausreichende Grundlage für die Genehmigung der Wiederverwendung vorliegt, ersetzen Sie sie. Verwenden Sie einen Motorlauf nicht als Test für eine fragwürdige Decke.

Reparaturen und Modifikationen erfordern mehr als nur ein ähnliches Material

Ein Flicken aus hitzebeständigem Gewebe ist kein Beweis dafür, dass die ursprüngliche Containment-Konstruktion wiederhergestellt wurde. Dasselbe gilt für Klebeband, Ersatzriemen und lokal nachgenähte Nähte.

Melden Sie vorgeschlagene Reparaturen an den ursprünglichen Hersteller. Fragen Sie, ob eine Reparatur zulässig ist, welches Verfahren gilt und ob zusätzliche Inspektionen oder Prüfungen erforderlich sind. Eine Ersatzabdeckung oder ein Befestigungsteil sollte nicht als Wiederherstellung der Schutzleistung bezeichnet werden, ohne dass entsprechende Nachweise vorliegen.

Bestätigen Sie bei einem Ersatzdesign den Materialaufbau und die Montageanordnung sowie die fertigen Abmessungen. Eine optische Übereinstimmung ist kein Leistungsvergleich.

Wie lange hält eine Turboschutzdecke?

Es gibt keinen pauschalen Wert für die Lebensdauer, der auf jede Turboschutzdecke angewendet werden kann. Verwenden Sie die für das Produkt mitgelieferten Anweisungen sowie alle Inspektions-, Zertifizierungs- oder Wettkampfanforderungen, die für den vorgesehenen Verwendungszweck gelten.

Halten Sie geplante Überprüfungstermine getrennt von zustandsbezogenen Entscheidungen. Eine Decke kann aufgrund von Beschädigungen, Verunreinigungen oder einem Vorfall vor ihrer nächsten geplanten Inspektion Aufmerksamkeit erfordern. Umgekehrt ist ein Inspektionsdatum für sich genommen keine Aussage darüber, dass jede Decke im gleichen Alter ausmustert werden muss.

Ein nützliches Betriebsprotokoll identifiziert die Decke, die Konfiguration, das Inspektionsdatum, die Ergebnisse, die ergriffene Maßnahme und die verantwortliche Person. Dokumentieren Sie die Antwort des Herstellers, wenn die Baugruppe zur Bewertung eingereicht wurde.

Bestellen Sie einen Ersatz, der den Grund für die Entfernung berücksichtigt

Verlassen Sie sich bei einer Ersatz-Turbolader-Sicherheitsdecke nicht nur auf die Abmessungen des alten Textilteils. Eine beschädigte, gedehnte oder modifizierte Decke entspricht möglicherweise nicht mehr dem Originalmuster.

Senden Sie die aktuelle Zeichnung des Verdichtergehäuses oder die Maße, Installationsfotos und den Grund für den Austausch. Fügen Sie die erforderliche Befestigungsanordnung, eventuelle Änderungen an angrenzenden Komponenten, den vorgesehenen Verwendungszweck und die benötigte Stückzahl bei.

Wenn Reibung den ursprünglichen Schaden verursacht hat, identifizieren Sie den Kontaktpunkt, bevor Sie eine weitere identische Installation freigeben. Wenn ein anderes Gehäuse eingebaut wird, prüfen Sie die Passform als neue Konfiguration, anstatt anzunehmen, dass das bisherige Muster übernommen werden kann.

BSTFLEX nimmt Anfragen für maßgeschneiderte Turbolader-Sicherheitsdecken für projektspezifische Größen und Strukturen entgegen. Geben Sie bei Nachbestellungen die vorherige Bestellung oder Zeichnungsrevision an und nennen Sie eventuelle Änderungen. Erforderliche Leistungsnachweise und die Zulassung für den Rennsport sollten vor dem Kauf für die genaue Konfiguration bestätigt werden.

Halten Sie Rückhaltung und Wärmeisolierung getrennt

Eine turbinenseitige Isolierabdeckung ist kein Ersatz für eine Verdichter-Schutzdecke. Wenn ein Projekt zusätzlich ein Wärmemanagement erfordert, prüfen Sie das BSTFLEX-Turbo-Hitzeschutzdecken-Sortiment als separaten Teil der Spezifikation.

Der bestehende Vergleich zwischen Turbolader-Sicherheitsdecke und Turbo-Hitzedecke erklärt diesen Unterschied. Übertragen Sie weder die Temperaturklasse, die Reinigungsanweisungen noch das Wartungsintervall einer Thermodecke auf ein Rückhalteprodukt.

Besprechen Sie eine Ersatz- oder Sonderanforderung

Für Beschaffungsunterstützung senden Sie BSTFLEX Ihre Verdichtergehäuseinformationen und Deckenanforderungen. Fügen Sie Fotos der Einbauposition, die benötigte Stückzahl und alle für die technische Freigabe erforderlichen Unterlagen bei.

Holen Sie für eine bereits vorhandene Decke eines anderen Herstellers dessen Service-Einschätzung ein. Ein Angebot für ein neues BSTFLEX-Produkt ist ein separates Verfahren; es genehmigt oder rezertifiziert die gebrauchte Baugruppe nicht.

Häufig gestellte Fragen

Wann sollte eine Turbolader-Sicherheitsdecke ersetzt werden?

Nehmen Sie sie außer Betrieb, wenn Anzeichen für einen Fragmenteinschlag, eine gerissene Verstärkung, beschädigte Befestigungspunkte oder beschädigte Halteelemente vorliegen. Befolgen Sie die Anweisungen des Herstellers: Ersetzen Sie die Baugruppe, wenn sie abgelehnt wird oder ihr Zustand nicht hinreichend festgestellt werden kann.

Kann eine Turbo-Splitterschutzdecke nach einem Turbofall wiederverwendet werden?

Installieren Sie sie nicht allein deshalb wieder, weil die Außenseite intakt aussieht. Protokollieren Sie den Ausfall und holen Sie die Bewertung des Herstellers ein. Eine Decke, die einem Fragmenteinschlag ausgesetzt war, sollte so lange außer Betrieb bleiben, bis ein dokumentiertes Verfahren die Wiederverwendung gestattet.

Kann eine ölverschmutzte Turbolader-Sicherheitsdecke gewaschen werden?

Gehen Sie nicht davon aus, dass Waschen die Eignung wiederherstellt. Identifizieren und beheben Sie das Leck und fordern Sie dann Reinigungs- oder Austauschanweisungen für die genaue Deckenkonstruktion an. Vermeiden Sie nicht genehmigte Lösungsmittel, Waschmethoden und Trocknungstemperaturen.

Gibt es ein universelles Austauschintervall für Turbolader-Sicherheitsdecken?

Für jedes Produkt sollte kein einheitliches Intervall angewendet werden. Verwenden Sie die mitgelieferten Wartungsanweisungen sowie alle geltenden Inspektions-, Rezertifizierungs- oder Wettbewerbsanforderungen. Beschädigungen oder Zwischenfälle können Maßnahmen vor einem geplante Prüftermin erforderlich machen.

Reicht es aus, bei der Bestellung eines Ersatzes die Größe der alten Decke abzugleichen?

Nein. Bestätigen Sie die Geometrie des Verdichtergehäuses, die Abdeckung, die Befestigungsanordnung und die Konstruktionsanforderungen. Eine verzogene oder zuvor modifizierte Decke sollte nicht als alleinige Referenz für ein Ersatzmuster dienen.
