Aluminium-Akustik-Hitzeschild: Folienkaschierung, Dicke und Lärmschutz

Ein akustisches Hitzeschild aus Aluminium kombiniert eine Aluminiumfolienbeschichtung mit einer faserigen Isolierschicht für Anwendungen, die sowohl Wärmeschutz als auch Lärmschutz erfordern. Die Konstruktion kann in Fahrzeugpaneelen, Motorräumen und Industriegehäusen verwendet werden, jedoch müssen ihre thermische Bewertung und akustische Leistung separat spezifiziert werden. Eine reflektierende Oberfläche allein bestimmt nicht, wie viel Schall eine fertige Baugruppe absorbiert oder blockiert.

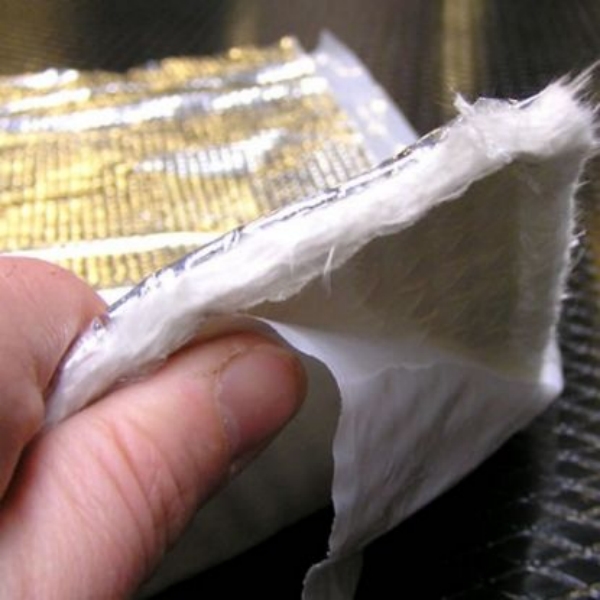

Das BSTFLEX Akustische Aluminium-Hitzeschildverwendet eine nadelgebundene E-Glasfaser-Nadelmatte mit einer geprägten oder perforierten Aluminiumfolienbeschichtung. Es kann als Platten geliefert oder für kundenspezifische Stanzformen geprüft werden. Für Käufer sind die wichtigen Entscheidungen die Konfiguration der Beschichtung, die installierte Mattendicke, die Befestigungsanordnung und die am geschützten Ort erforderliche Leistung.

Geben Sie Wärme und Lärm separate Akzeptanzkriterien

Eine Anfrage für Wärme- und Schalldämmung ist ein nützlicher Ausgangspunkt, aber noch keine Produktionsspezifikation. Geben Sie die maximal zulässige Temperatur am empfangenden Paneel an und identifizieren Sie das zu behebende Lärmproblem. Wärmeschutz und akustische Behandlung können denselben Raum einnehmen, während sie unterschiedliche Funktionen erfüllen.

Ein faseriges akustisches Hitzeschild ist nicht automatisch gleichbedeutend mit einer speziellen schwingungsdämpfenden Platte oder einer schweren Schallbarriere. Stellen Sie fest, ob das Hauptproblem reflektierter Lärm, Paneelschwingung oder durch eine Lücke entweichender Schall ist. Diese Unterscheidung bestimmt, ob die vorgeschlagene Auskleidung den tatsächlichen Pfad adressiert.

Geprägte oder perforierte Aluminiumfolie?

Die Beschichtung ist ein funktionaler Teil eines akustischen Hitzeschildmaterials, nicht nur ein silbernes Finish. Sie beeinflusst die exponierte Oberfläche und die Art und Weise, wie Schall mit der faserigen Schicht interagiert. Zwei Proben, die dieselbe Nadelmatte verwenden, können daher eine separate Genehmigung erfordern, wenn sich ihre Beschichtungen unterscheiden.

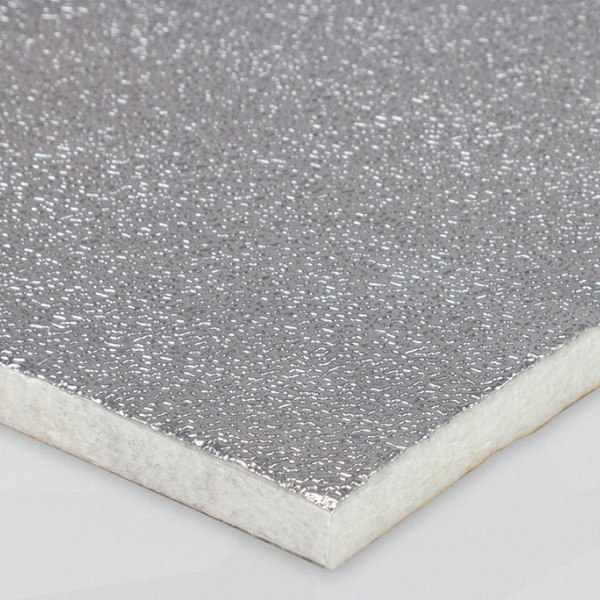

Geprägte Folie: Geben Sie an, ob die Oberfläche durchgehend ist

Prägung beschreibt eine geformte Oberfläche; sie spezifiziert für sich genommen kein offenes Lochmuster. Identifizieren Sie, ob die angegebene Folie durchgehend oder perforiert ist, zusammen mit ihrer Dicke und Oberflächengeometrie. Von einer texturierten Folie sollte nicht angenommen werden, dass sie akustisch offen ist, nur weil sie sichtbare Vertiefungen aufweist.

Eine durchgehende Beschichtung verändert das akustische Verhalten der darunter liegenden Matte. Verwenden Sie keine Absorptionsdaten für unbedecktes Glasfasermaterial als Leistungsspezifikation für das folienbeschichtete Produkt. Bewerten Sie das komplette Laminat mit der beabsichtigten Seite zum Schallfeld hin exponiert.

Perforierte Folie: Definieren Sie die Öffnungen und den kompletten Schichtaufbau

Perforationen können es dem Schall ermöglichen, direkter mit der faserigen Schicht zu interagieren. Das Ergebnis hängt von der Öffnungsgeometrie, der offenen Fläche, der Foliendicke, der Matte und der Anordnung der Rückseite ab. Perforierte Aluminium-Hitzeschilde sollten daher anhand gemessener frequenzabhängiger Leistung verglichen werden, anstatt anhand einer allgemeinen Behauptung, dass mehr Löcher immer besser seien.

Spezifizieren Sie jegliche Folie, Klebstoff oder Schutzschicht unter der Folie. Eine perforierte Außenfläche garantiert keinen offenen akustischen Pfad durch den Rest des Laminats. Schutzbeschichtungen und zusätzliche Deckschichten sollten in der Testprobe enthalten sein.

Perforation verändert auch die exponierte Oberfläche. Überprüfen Sie Anforderungen an Flüssigkeitsspritzer, Schmutz und Reinigung neben der akustischen Leistung. Gehen Sie nicht davon aus, dass die perforierte Version ohne unterstützende Daten die gleiche Flüssigkeitsbeständigkeit oder thermische Reaktion wie die Version mit durchgehender Beschichtung aufweist.

Spezifizieren Sie die installierte Dicke, nicht nur die Nenndicke

Akustische Glasfaserisolierung hängt von ihrer Struktur, Dicke, Montage und den zu behandelnden Frequenzen ab. Die korrekte Dicke ist diejenige, die die Projektanforderungen innerhalb des verfügbaren Raums erfüllt, nicht einfach das dickste Material, das gekauft werden kann.

Erfassen Sie sowohl die gelieferte Dicke als auch den nach der Montage verfügbaren Raum. Eine unter einer Abdeckung oder Montagescheibe komprimierte Matte befindet sich nicht im gleichen Zustand wie eine nicht komprimierte Laborprobe. Fügen Sie die vereinbarte Dickenmessmethode, lokale Kompression und jeglichen Hohlraum auf der Rückseite in die Spezifikation ein.

Fordern Sie die Masse pro Flächeneinheit der Matte und, wo relevant, die Dichte neben der Dicke an. Weder Dichte noch Masse allein bestimmen die akustische Leistung. Vergleichen Sie Kandidatenkonstruktionen bei der beabsichtigten installierten Dicke und mit denselben Beschichtungs- und Unterstützungsbedingungen.

Platzieren Sie die Behandlung dort, wo Wärme und Schall sie erreichen

Markieren Sie die Wärmequelle, Lärmquelle, das empfangende Paneel und die vorgeschlagene Auskleidung auf derselben Installationszeichnung. Dies ist besonders nützlich, wenn sich die thermischen und akustischen Quellen an unterschiedlichen Positionen befinden. Die bequemste Klebefläche ist nicht unbedingt die Oberfläche, die beide Probleme adressiert.

Gehäuse für Generatoren und motorbetriebene Geräte

Identifizieren Sie für ein Gehäuse mit heißen Komponenten und internem reflektiertem Lärm die Paneele, die Strahlungswärme ausgesetzt sind, und die für die akustische Auskleidung verfügbaren Oberflächen. Definieren Sie die Abdeckung der Auskleidung, ohne den kühlenden Luftstrom, Inspektionspunkte oder erforderlichen Servicezugang zu behindern.

Ein interner Absorber und eine Gehäusewand erfüllen unterschiedliche Aufgaben. Lärm kann immer noch durch unbehandelte Öffnungen oder andere Pfade entweichen, daher sollte das Auskleiden eines Paneels nicht als komplette Gehäuselärmlösung behandelt werden. Bewerten Sie diese Pfade als Teil des Gerätedesigns, anstatt die Belüftung zu blockieren, um ein leiseres Testergebnis zu erhalten.

Kompressorgehäuse und Maschinenabdeckungen

Stellen Sie für ein Kompressorgehäuse fest, ob der störende Lärm durch Reflexionen innerhalb der Abdeckung, vibrierendes Blech oder eine andere Quelle dominiert wird. Eine akustische Auskleidung kann für das erste Problem bewertet werden, während die anderen eine separate Behandlung erfordern könnten.

Beziehen Sie den tatsächlichen Betriebszyklus des Gehäuses in den Versuch ein. Eine Abdeckung, die während eines kurzen unbelasteten Laufs akzeptabel ist, kann während des Produktionsbetriebs unterschiedlichen Temperaturen und Lärmpegeln ausgesetzt sein. Halten Sie abnehmbare Abschnitte zugänglich, nachdem die Auskleidung angebracht wurde.

Fahrzeugmotorabdeckungen und Trennwände für Ausrüstung

Definieren Sie für Fahrzeug- und Mobilgeräteverkleidungen die heißseitige Fläche, lokale Abstände und das akustische Ziel. Wenn die primäre Lärmquelle hinter einer undurchlässigen Verkleidung liegt, sollte nicht davon ausgegangen werden, dass eine Auskleidung auf der gegenüberliegenden Seite diesen Schall durch die Verkleidung hindurch absorbiert.

Vergleichen Sie die vorgeschlagene Konstruktion mit anderen Wärmeschutzmatten und reflektierenden Hitzeschildmaterialien wenn Hitzeschutz die Hauptanforderung ist. Fügen Sie eine akustische Anforderung nur dort hinzu, wo die Installation und Prüfung dies unterstützen.

Befestigung, Temperatur und Kantendetails bestätigen

Definieren Sie die Befestigungsmethode bei der Materialbestellung. Bestätigen Sie bei einer Anfrage für selbstklebende akustische Hitzeschilde, dass die angebotene Konstruktion die erforderliche Rückseite enthält, und identifizieren Sie deren Betriebs- und Anwendungsbedingungen. Von einer Aluminiumkaschierung oder dem Produktfamiliennamen sollte nicht auf eine Kleberückseite geschlossen werden.

Überprüfen Sie die Temperatur an jedem relevanten Teil der Baugruppe: freiliegende Kaschierung, Matte, Laminatverbindung und Montagekleber, sofern verwendet. Eine Einstufung der Kaschierung oder Faser entspricht nicht der zulässigen Temperatur des vollständig verklebten Teils. Der Auswahlleitfaden für selbstklebende Hitzeschilde bietet eine separate Referenz für Fragen zur Verklebung.

Definieren Sie für die mechanische Befestigung unterstützte Spannweiten, Fixpunkte und lokale Lastverteilung. Belassen Sie die Matte in ihrem genehmigten Einbauzustand, anstatt sie flachzudrücken, um sie an den verfügbaren Raum anzupassen. Spezifizieren Sie Kanteneinfassungen und Schutzmaßnahmen, wo die Umgebung dies erfordert, und beziehen Sie diese Details in das bewertete Muster ein.

Fragen Sie nach akustischen Daten, die zum Teil passen

Fordern Sie einen Prüfbericht an, der die vollständige Konstruktion identifiziert, nicht nur die rohe Nadelmatte. Der Bericht sollte angeben, welche Seite exponiert war, die Probendicke, die Rückseite, die Montagebedingungen und den Frequenzbereich. Eine einzelne Schlagzeile zur Lärmminderung reicht nicht aus, um nicht vergleichbare Proben gegenüberzustellen.

Materialcharakterisierung. Abhängig von der vereinbarten Spezifikation kann die Schallabsorption bei senkrechtem Einfall mithilfe eines Impedanzrohrverfahrens wie ASTM E1050 gemessen werden. Die Absorptionsprüfung im Hallraum, wie ASTM C423, verwendet eine andere Messanordnung. Ergebnisse aus verschiedenen Methoden sollten nicht als austauschbare Zahlen behandelt werden.

Installierte Leistung. Messen Sie das Fahrzeug oder die Ausrüstung unter definierten Betriebsbedingungen. Protokollieren Sie die Last oder Geschwindigkeit, Mikrofonpositionen, Hintergrundbedingungen, Verkleidungskonfiguration und alle Änderungen an der Belüftung. Berichten Sie die Frequenzinformationen, die zur Bewertung des ursprünglichen Lärmproblems erforderlich sind, zusammen mit einem vereinbarten Gesamtwert.

Thermische Leistung. Protokollieren Sie die Temperatur an den angegebenen Empfangsorten während des relevanten Betriebszyklus. Beziehen Sie die Expositionsdauer, Quellenposition, Luftstrom und Abstände ein. Genehmigen Sie dieses Ergebnis separat von der akustischen Messung.

Dies sind Optionen zur Definition eines Validierungsplans, keine Behauptung, dass jede BSTFLEX-Konstruktion bereits über jeden aufgeführten Bericht verfügt. Erforderliche Prüfungen und Dokumentenverfügbarkeit werden für das jeweilige Projekt bestätigt.

Machen Sie das genehmigte Material zu einem wiederholbaren Teil

Sobald eine Konstruktion ausgewählt ist, definieren Sie die Kontur, Ausschnitte, Befestigungsmerkmale und die Ausrichtung der Kaschierung auf einer kontrollierten Zeichnung. Geben Sie an, wo das Material komprimiert werden darf und wo die volle Einbaudicke beibehalten werden muss. Identifizieren Sie Fahrzeug- oder Ausrüstungsvarianten, die unterschiedliche Formen erfordern.

BSTFLEX liefert akustische Hitzeschildbleche aus Aluminium und prüft Anforderungen für kundenspezifische Zuschnitte. Der Service für gestanzte, wärmereflektierende Matten bietet einen entsprechenden Weg zur Besprechung fertiger Konturen und Öffnungen. Die Umsetzbarkeit der Konvertierung und Kantendetails werden anhand des gewählten Verbundwerkstoffs bestätigt.

Für wiederkehrende Lieferungen sind Materialaufbau, Schnittmuster und Installationsanforderungen gemeinsam freizugeben. Eine spätere Änderung an Folie, Klebstoff, Matte oder installierter Kompression sollte anhand der betroffenen thermischen und akustischen Kriterien überprüft werden.

Fragen zu akustischen Hitzeschilden aus Aluminium

Ist ein akustischer Hitzeschild dasselbe wie eine schalldämmende Matte?

Nicht unbedingt. Schallabsorption, Schallisolation und Schwingungsdämpfung sind unterschiedliche Funktionen. Vergleichen Sie den Aufbau und die gemessene Eigenschaft, anstatt sich auf Begriffe wie schallisolierend oder schalldämmend in einer Produktbeschreibung zu verlassen.

Ist perforierte Folie immer die bessere Wahl?

Nein. Sie kann den akustischen Zugang zu einer geeigneten Faserschicht verbessern, aber der gesamte Aufbau, der Frequenzbereich und die Umgebung bestimmen die Wahl. Vergleichen Sie fertige Muster und berücksichtigen Sie die Anforderungen an Thermik, Kontamination und Haltbarkeit.

Um wie viele Dezibel wird das Material den Lärm reduzieren?

Es gibt keinen universellen Wert für jede Installation. Das Ergebnis hängt von der Lärmquelle, der Abdeckung, dem Gehäuse, den Leckagepfaden und der Empfangsposition ab. Vereinbaren Sie einen Test auf Geräteebene, anstatt einen Materialabsorptionskoeffizienten in eine garantierte Dezibelreduzierung umzurechnen.

Kann BSTFLEX kundenspezifische akustische Hitzeschildpaneele liefern?

Ja. Anforderungen an Platten und Stanzteile können anhand des vorgeschlagenen Aufbaus und der Zeichnung überprüft werden. Reichen Sie die thermischen und akustischen Ziele zusammen mit den Abmessungen ein, damit die Materialauswahl und die Musterfreigabe die fertige Anwendung berücksichtigen.

Senden Sie Ihre Zeichnung und Betriebsanforderungen für den akustischen Hitzeschild an BSTFLEX zur Materialprüfung und Angebotserstellung. Für Produktionsformate und Projektfreigaben siehe unsere Dienstleistungen zur Herstellung von Wärmebarrieren und OEM-Lieferung.
