Die Bestellung von Aluminium-Hitzeschildmaterial allein nach Quadratmetern verrät dem Lieferanten nicht, wie effizient es den Fertigungsprozess des Kunden durchlaufen wird. Plattenabmessungen beeinflussen die Zuschnittausbeute, den Verschnitt, die Musterorientierung, die Umformvorgänge, die Verpackung und letztlich die Kosten jedes fertigen Hitzeschilds.
Für ein OEM-Programm ist die nützlichste Formatgröße für Aluminium-Hitzeschilde daher nicht unbedingt die größte verfügbare Platine. Es ist die Größe, die die erforderlichen Zuschnitte mit kontrolliertem Verschnitt erzeugt und zum Schneid-, Stanz- und Handhabungsprozess des Kunden passt.

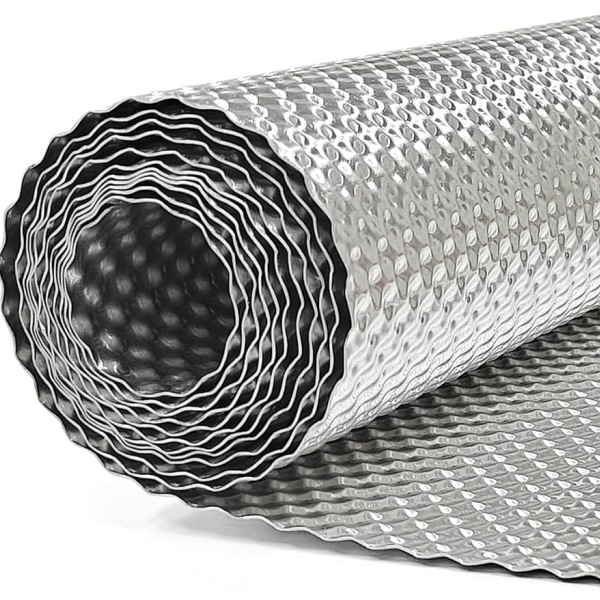

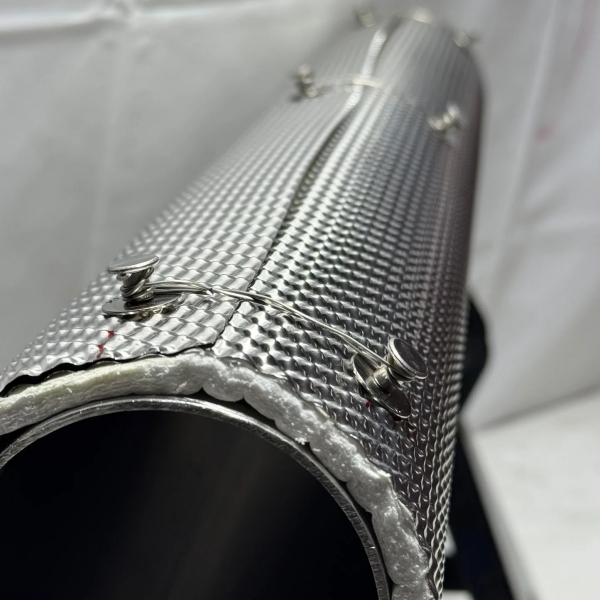

BSTFLEX liefert geprägtes Aluminium-Hitzeschildblech für Abgasanlagen, Motorräume, Unterböden im Automobilbereich und andere thermische Schutzanwendungen. Zu den standardmäßig aufgeführten Größen gehören 300 × 500 mm, 500 × 500 mm und 500 × 700 mm. Für OEM-Anforderungen außerhalb dieser Formate geben Sie bitte die benötigten Abmessungen und die Produktionsmenge zur Projektprüfung an.
Die korrekte Rohmaterialgröße sollte rückwärts ausgehend vom fertigen Bauteil entwickelt werden.
Ein Kunde, der eine flache Barriere herstellt, benötigt möglicherweise kaum mehr als das Beschneiden des Umfangs. Ein dreidimensionaler Kfz-Hitzeschild kann zusätzliches Material für Biegungen, Flansche, Befestigungslaschen, geformte Kanten und den Endbeschnitt erfordern.
Dies bedeutet, dass drei Abmessungen separat gehalten werden sollten:
Sie sind selten identisch.
Wenn ein fertiger Schild beispielsweise 420 × 280 mm misst, lässt die Bestellung von Material in genau dieser Größe möglicherweise keinen Spielraum für Kantenrücksprünge, Haltebereiche oder den Endbeschnitt. Der Zuschnitt sollte zuerst aus dem Umformprozess entwickelt und das gekaufte Blech dann aus dem Zuschnittlayout ausgewählt werden.
Das aktuelle Sortiment an geprägten Aluminium-Wärmeschutzblechen von BSTFLEX führt die folgenden Standardtafelabmessungen auf:
| Teilenummer | Blechgröße | Typische Einkaufsverwendung |
|---|---|---|
| AL0305 | 300 × 500 mm | Kleine Schilde, Prototypen und lokalisierte thermische Barrieren |
| AL0505 | 500 × 500 mm | Mittelgroße Paneele und allgemeine Fertigungsarbeiten |
| AL0507 | 500 × 700 mm | Größere Zuschnitte und Anwendungen, die zusätzliche Umform- oder Beschnittbereiche erfordern |
Diese Abmessungen bieten praktische Ausgangspunkte. Sie sollten nicht als die einzig mögliche OEM-Anforderung verstanden werden. Wenn Produktionsmengen ein anderes Materialformat rechtfertigen, geben Sie die gewünschte Größe in der Angebotsanfrage an, damit die Machbarkeit der Lieferung bestätigt werden kann.
Der Ausdruck nach Maß zugeschnittener Aluminium-Hitzeschild kann sich auf mehrere sehr unterschiedliche Lieferstufen beziehen.
Ein Käufer fordert möglicherweise Folgendes an:
Diese sollten nicht dieselbe Angebotsbeschreibung verwenden.
Geben Sie bei einer Anfrage die exakt erforderliche Lieferbedingung an. Wenn nur rohes Blech benötigt wird, geben Sie die Blechabmessungen an. Wenn der Lieferant die fertige Kontur ausschneiden soll, stellen Sie eine kontrollierte Zeichnung zur Verfügung. Wenn zudem eine Umformung erforderlich ist, liefern Sie zusätzlich zur Platinengeometrie die Zeichnung des fertigen Bauteils.
Eine flache Platine muss genügend Material enthalten, um alle Merkmale des fertigen Abschirmblechs zu erzeugen.
Typische Merkmale, die sich auf die Platinenabmessungen auswirken, sind:
Bei einfachen Kantungen können Fertigungsingenieure eine Ausgangsplatine aus der Bieggeometrie berechnen und diese dann durch Probeumformungen validieren. Komplexe gestanzte Abschirmbleche erfordern normalerweise Platinenentwicklungarbeiten auf der Grundlage der tatsächlichen Werkzeug- und Materialeigenschaften.
Fügen Sie nicht jeder Seite des fertigen Bauteils einen beliebigen Prozentsatz hinzu und betrachten Sie diesen als Produktionsplatine. Zusätzliches Material sollte einen definierten Zweck haben.
Einige Hitzeschildgeometrien lassen sich einfacher kontrollieren, wenn das Teil zuerst geformt und danach beschnitten wird.
In diesen Fällen enthält die Ausgangsplatine bewusst überschüssiges Material an ausgewählten Kanten. Dieses Material bietet Spielraum für Umformtoleranzen und kann entfernt werden, nachdem das Teil seine finale dreidimensionale Form erreicht hat.
Die Zeichnung sollte unterscheiden zwischen:
Ohne diese Unterscheidung vergleicht der Einkauf möglicherweise Angebote für zwei scheinbar identische Platinen, obwohl ein Lieferant das notwendige Prozessmaterial einkalkuliert hat und der andere nicht.
OEM-Einkäufer sollten bewerten, wie viele nutzbare Zuschnitte aus jeder gekauften Platine hergestellt werden können.
Betrachten Sie zwei Platinenformate mit ähnlicher Gesamtfläche. Wenn das eine vier Zuschnitte effizient verschachteln lässt, während ein anderes aufgrund der Musterrichtung oder der Randzugaben nur drei erzeugt, führt der niedrigere Preis pro Quadratmeter möglicherweise nicht zu den geringeren Kosten pro Hitzeschild.
Ein nützlicher Materialkostenvergleich lautet daher:
Kosten für die gekaufte Platine ÷ Anzahl der aus dieser Platine hergestellten akzeptablen Zuschnitte
Addieren Sie dann die relevanten Kosten für das Schneiden, Besäumen und die Schrottentsorgung.
Senden Sie bei Wiederholungsprogrammen dem Lieferanten nach Möglichkeit eine Verschachtelungszeichnung. Dies macht Diskussionen über die Platinengröße viel präziser als die Angabe nur der ungefähren Fläche des Fertigteils.
Geprägtes Aluminium-Hitzeschildmaterial hat eine dreidimensionale Oberfläche anstelle einer glatten, flachen Ausführung. Abhängig vom gewählten Muster und dem nachfolgenden Umformvorgang muss die Ausrichtung möglicherweise von einem Zuschnitt zum nächsten konsistent bleiben.
Wenn die Ausrichtung wichtig ist, kennzeichnen Sie diese deutlich auf der Zuschnittzeichnung.
Nützliche Zeichnungsinformationen können sein:
Drehen Sie Zuschnitte beim Verschachteln nicht rein zur Erhöhung der Materialausbeute, wenn das freigegebene Bauteil eine kontrollierte Ausrichtung erfordert.
Wenn über die Größen von Aluminium-Hitzeschildblechen gesprochen wird, benötigt die Dicke eine eigene Definition.
Die Dicke des ursprünglichen Aluminiumblechs und die Gesamthöhe eines geprägten Profils sind nicht notwendigerweise dieselbe Abmessung. Ein tief strukturiertes Material nimmt einen größeren dreidimensionalen Raum ein, als es die reine Blechdicke des Basismetalls vermuten lässt.
Identifizieren Sie bei einer OEM-Spezifikation genau, welche Messung gesteuert wird.
Typische Bereiche sind:
| Spezifikation | Was es beschreibt |
|---|---|
| Basismetalldicke | Die Dicke des Aluminiummaterials selbst |
| Prägeprofil | Die in der Materialoberfläche erzeugte Geometrie |
| Gesamte Prägehöhe | Das gesamte Hüllvolumen, das von der gemusterten Platte eingenommen wird, bei der diese Messung erforderlich ist |
| Fertige Schildhülle | Die Gesamtabmessungen des geformten Bauteils |
Die Verwendung des Begriffs „Dicke“ für alle vier Messungen kann zu Beschaffungsfehlern führen.
Prototypenwerkstätten bevorzugen oft handliche Platten, die ohne spezielle Materialtransportgeräte markiert, zugeschnitten und geformt werden können.
Eine kleinere Standardplatte kann nützlich sein, wenn vor der Finalisierung des Produktionszuschnitts nur ein oder zwei Abschirmungen bewertet werden müssen.
Bei der Wiederholungsproduktion im Profilschneiden oder Stanzen verlagert sich die Priorität auf die Materialausnutzung und eine gleichbleibende Ausrichtung der Platinen.
Die Platinenmaße sollten an das Verschachtelungslayout und die Schneidanlage angepasst werden. Große ungenutzte Ränder sind wiederkehrende Kosten und nicht nur Prototypenverschnitt.
Bei einem gestanzten Hitzeschild für die Automobilindustrie sollten die Platinenabmessungen auf den Umformprozess abgestimmt sein. Material, das zum Ziehen, für die Flanschbildung oder das Endbeschnitt benötigt wird, muss verfügbar bleiben, bis der entsprechende Arbeitsgang abgeschlossen ist.
Wenn der Kunde einbaufertige Stanzteile anstelle von rohem Aluminiumblech wünscht, stellen Sie die vollständige Zeichnung zur Verfügung und definieren Sie den Lieferumfang separat.
Eine Standardplatte ist oft die bequemste Wahl für Entwicklungsmengen, Ersatzteile und die Fertigung in kleineren Stückzahlen. Sie bietet ein bekanntes Ausgangsformat, ohne dass eine neue Materialgrößenanforderung entsteht.
Ein projektspezifisches Datenblatt oder Formular wird attraktiver, wenn:
Die Verfügbarkeit von Sondergrößen sollte bei der Angebotserstellung für die angeforderte Legierung, den Temperierungszustand, das Muster, die Dicke und die Menge bestätigt werden. Gehen Sie nicht davon aus, dass jede mögliche Abmessung aus jeder Materialkombination hergestellt werden kann.
Der Kauf von Rohlingen anstelle von ganzen Tafeln kann interne Schneidarbeiten reduzieren, wenn die Bauteilgeometrie und der Produktionsprozess bereits stabil sind.
Dieser Ansatz kann sinnvoll sein für:
Ein Zuschnitt bietet jedoch nur dann einen Mehrwert, wenn seine Geometrie kontrolliert ist.
Die Einkaufszeichnung sollte Maße, Toleranzen, Bezüge, Eckenradien, etwaige Bohrungen, Musterausrichtung und Kantenanforderungen ausweisen.
BSTFLEX liefert Aluminium-Hitzeschutzmaterial, aber einige Projekte erfordern ein fertiges Metall-Hitzeschutzblech anstelle von Blechware.
Halten Sie diese Anfragen getrennt.
Materialanfrage: Legierung, Zustandsbezeichnung, Grundmetalldicke, Muster, Blechabmessungen, Menge und Verpackung.
Zuschnittanfrage: alle Materialdetails plus Zuschnittzeichnung, Profiltoleranzen und Kantenanforderungen.
Anfrage für fertige Hitzeschutzbleche: vollständige Bauteilzeichnung, Formgeometrie, Bohrungen, Montagedetails, Schnittstellen und Validierungsanforderungen.

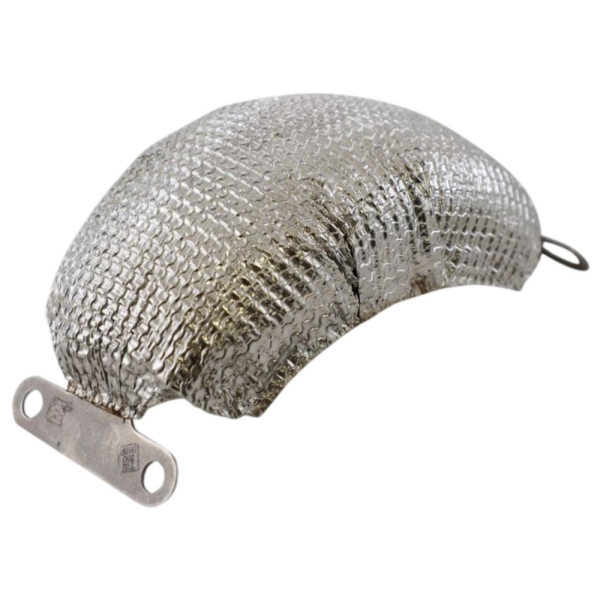

Für geformte Metallbauteile können Kunden auch das BSTFLEX-Sortiment für gestanzte Metall-Hitzeschutzbleche einsehen.
Die Verpackung sollte mehr als nur die sichtbare Oberfläche schützen.
Dünne geprägte Platten können durch unsachgemäße Handhabung, gestauchte Kanten oder schwere Gegenstände, die auf der Packung abgelegt werden, beschädigt werden. Definieren Sie die Verpackung entsprechend den Abmessungen und dem Wareneingangsprozess des Kunden.
Für eine OEM-Bestellung umfassen nützliche Verpackungsinformationen:
Die Verpackungsanforderungen sollten für das tatsächliche Produkt vereinbart werden. Eine geeignete Verpackung für ein Blech der Größe 300 × 500 mm ist für eine wesentlich größere kundenspezifische Platte möglicherweise nicht angemessen.
Eine präzise Anfrage ermöglicht es, Angebote auf der gleichen Grundlage zu vergleichen.
| Anfragefeld | Anzugebende Informationen |
|---|---|
| Anwendung | Auspuff, Motorraum, Unterboden, Kraftstofftank, Stirnwand, Getriebetunnel oder sonstiger Einbauort |
| Legierung | Erforderliche Aluminiumlegierung oder Angabe, dass eine Überprüfung durch den Lieferanten gewünscht ist |
| Zustand | Spezifizierter Materialzustand, falls zutreffend |
| Grundmetalldicke | Erforderliche Nenndicke und Toleranz, falls kontrolliert |
| Prägemuster | Vorhandene Musterreferenz, Zeichnung oder genehmigtes Muster |
| Lieferformat | Standardblech, maßgefertigtes Rechteckblech, Zuschnitt oder geformtes Bauteil |
| Abmessungen | Erforderliche Länge und Breite, einschließlich der Angabe, ob sich diese auf das Blech oder den fertigen Zuschnitt beziehen |
| Musterorientierung | Geben Sie an, ob die Ausrichtung kontrolliert bleiben muss |
| Menge | Prototypenbedarf, normale Losgröße und Jahresprognose |
| Verpackung | Packungsgröße, Kennzeichnungs- und Schutzanforderungen |
Das aktuelle BSTFLEX-Produktsortiment führt geprägte Aluminium-Hitzeschildbleche in den Größen 300 × 500 mm, 500 × 500 mm und 500 × 700 mm. Für ein OEM-Projekt, das ein anderes Format erfordert, geben Sie die gewünschten Abmessungen und die Menge an, damit die Verfügbarkeit geprüft werden kann.
Ja. Das Material ist so konzipiert, dass es für die Herstellung von Thermobarrieren geschnitten, gefaltet und geformt werden kann. Definieren Sie für die Wiederholungsproduktion, ob es sich bei dem Bedarf um ein Rechteckblech, einen flachen Zuschnitt oder ein fertiges Formteil handelt, da für jedes andere Einkaufsinformationen erforderlich sind.
Nicht unbedingt. Durch Umformen, gefalzte Kanten, Befestigungslaschen und das Endschneiden kann ein größerer Ausgangszuschnitt erforderlich sein. Entwickeln Sie den flachen Zuschnitt aus der fertigen Geometrie, bevor Sie die gekaufte Platinengröße auswählen.
Ein Zuschnitt ist das flache Materialstück, das für die anschließende Umformung oder Montage vorbereitet wird. Je nach Herstellungsverfahren kann es rechteckig oder konturgeschnitten sein. Seine Abmessungen sollten unabhängig von den Abmessungen des fertigen Hitzeschilds kontrolliert werden.
Nein. Die Einkaufseffizienz hängt von der nutzbaren Zuschnittausbeute, dem Schneidabfall, der Teilausrichtung, der Handhabung und dem Fertigungsverfahren des Kunden ab. Vergleichen Sie die Kosten pro akzeptablem Zuschnitt anstatt nur die Blechfläche.
Ja, sofern es ihre Geometrie, Teilausrichtung und ihre Fertigungsanforderungen zulassen. Ein Verschachtelungs-Layout kann die Materialausnutzung bei der OEM-Serienfertigung verbessern.
BSTFLEX unterstützt OEM-Projekte zum Thermoschutz und die Fertigung von Metall-Hitzeschilden. Anforderungen an Fertigteile sollten anhand von Zeichnungen oder Mustern angefragt werden, damit Material, Umformung, Schneiden und Prüfumfang korrekt definiert werden können.
Für ein Standardpaneel überprüfen Sie das aktuelle BSTFLEX Geprägte Aluminium-Wärmeschutzblech in den Größen und ermitteln Sie das Format, das zu Ihren Prototypen- oder Fertigungsanforderungen passt.
Senden Sie für Produktionsprojekte den flachen Zuschnitt und, falls verfügbar, die Fertigteilzeichnung. Geben Sie Legierung, Härtegrad, Grundmetallstärke, Prägemuster, erforderliche Abmessungen, Prototypenmenge und das erwartete Produktionsvolumen an.
Wenn Aluminium für die thermischen oder mechanischen Anforderungen der Installation nicht geeignet ist, liefert BSTFLEX auch geprägtes Edelstahl-Hitzeschildmaterial und Legierung 625 Inconel-Hitzeschildmaterial für andere Betriebsbedingungen.
Senden Sie Ihre Maße für das Aluminium-Hitzeschildblech und Ihre Anfrage (RFQ) an BSTFLEXfür Material-, Größen-, Muster- und OEM-Produktionsprüfung.
