Wie geprägte Edelstahl-Hitzeschilde die Festigkeit und Wärmeregulierung verbessern

Geprägte Hitzeschilde aus Edelstahl finden breite Anwendung in Abgasanlagen von Kraftfahrzeugen, da sie mehr leisten als nur heiße Bauteile abzudecken. Eine fachgerecht gestaltete Prägung verbessert die Steifigkeit, sorgt für eine stabile Temperaturregelung, reduziert vibrationsbedingte Verformungen und schützt nahegelegene Schläuche, Kabel, Karosserieteile und empfindliche Motorraumkomponenten vor starker Strahlungswärme. Für Hersteller, Verarbeiter und Tuner ist geprägter Edelstahl in Abgasanlagen mit hohen Temperaturen oft die praktischere und langlebigere Wahl als ein flaches Metallschild.

Wir bei BSTFLEX fertigen Hitzeschilde für Kraftfahrzeuge Für Abgasanlagen, Turbolader, Katalysatoren, Spritzwände und Unterbodenverkleidungen. Wir bieten außerdem kundenspezifische Wärmedämmlösungen aus Edelstahl, Aluminium und Hochtemperaturlegierungen für Erstausrüster, den Nachrüstmarkt und Leistungssteigerungsprojekte.

Was ist ein geprägtes Hitzeschild aus Edelstahl?

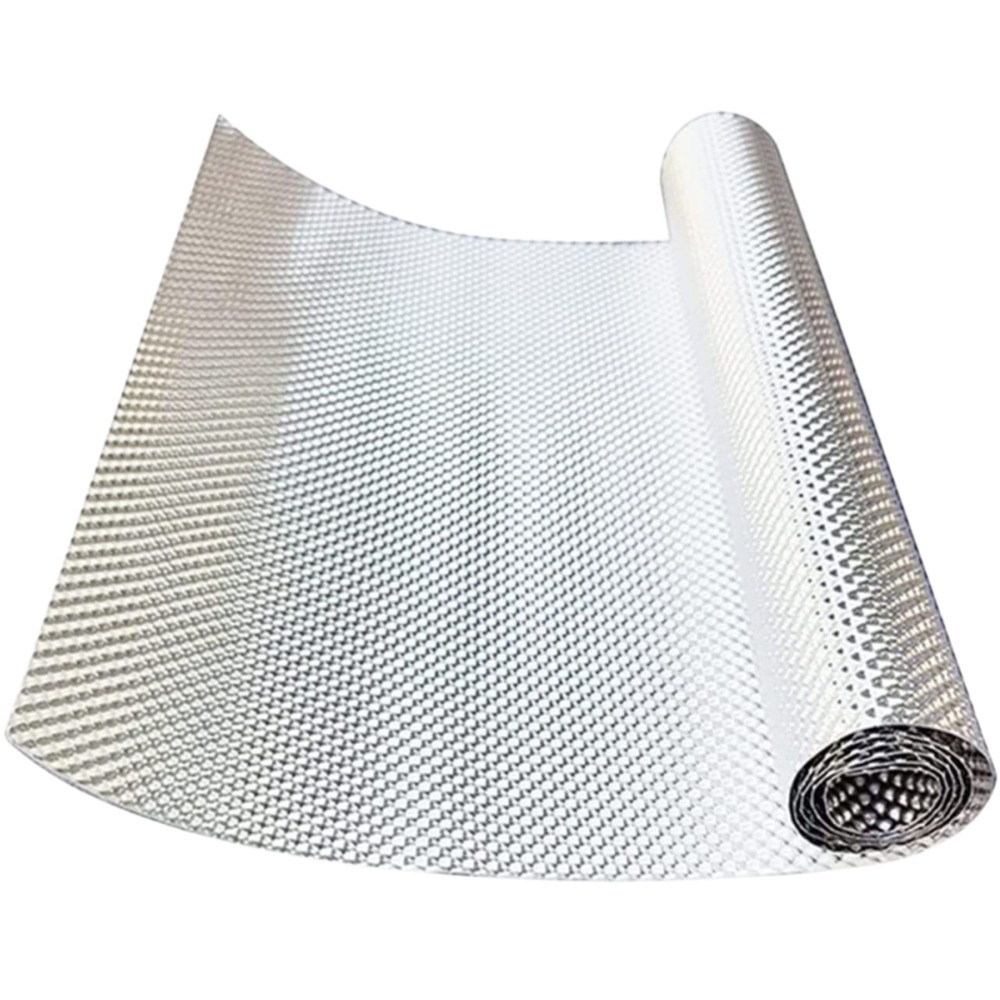

Ein geprägtes Hitzeschild aus Edelstahl ist eine geformte thermische Barriere aus Edelstahlblech oder -folie mit erhabenen, in die Oberfläche geprägten Mustern. Diese Muster können Vertiefungen, Wülste, Texturen, Wellen oder andere Oberflächenstrukturen umfassen. Die Prägung dient nicht nur der Optik. Sie wird primär eingesetzt, um die strukturelle Steifigkeit zu verbessern, das Verhalten des Luftspalts um heiße Bauteile zu optimieren und ein zuverlässigeres Wärmemanagement in anspruchsvollen Umgebungen zu gewährleisten.

Im Vergleich zu einem flachen Blech bietet eine geprägte Schutzabdeckung in der Regel eine bessere Leistung, wenn das Bauteil Vibrationen, wiederholten Temperaturwechseln, der Nähe zu Abgaswärme und Montagebelastungen ausgesetzt ist. Daher ist geprägter Edelstahl eine gängige Wahl für die Abschirmung von Abgasrohren, Schalldämpfern, Katalysatoren, Turboladern und als Hitzeschutz im Motorraum.

Warum Festigkeit bei der Konstruktion von Hitzeschilden im Automobilbereich wichtig ist

In Automobilanwendungen ist ein Hitzeschild nicht nur hohen Temperaturen ausgesetzt. Er muss außerdem Vibrationen, Druckstößen, Stößen durch die Fahrbahn, Luftströmungen, Feuchtigkeit, Korrosion und langfristigen Temperaturwechseln standhalten. Ist die Struktur des Hitzeschilds zu schwach, kann er sich übermäßig verformen, im Laufe der Zeit Risse in der Nähe der Befestigungspunkte bilden oder den für einen effektiven Wärmeschutz notwendigen Luftraum verlieren.

Deshalb ist die Festigkeit der Abschirmung kein zweitrangiges Thema. Sie beeinflusst direkt die Lebensdauer, die Passgenauigkeit und die Wärmeregulierung. Eine robustere Abschirmungsstruktur trägt dazu bei, die Form unter realen Betriebsbedingungen beizubehalten und den Wärmeschutz über die Zeit hinweg konstanter zu halten.

Wie Prägen die strukturelle Festigkeit verbessert

Der Hauptvorteil des Prägens liegt in der erhöhten Steifigkeit. Durch das Prägen eines Edelstahlblechs entsteht ein Oberflächenprofil, das das Bauteil im Vergleich zu einem flachen Blech gleicher Dicke widerstandsfähiger gegen Verbiegen und Einsinken macht. Dies ermöglicht es Herstellern, leichtere Hitzeschilde zu fertigen, ohne dabei an mechanischer Stabilität einzubüßen.

Prägen kann auch auf folgende Weise helfen:

• Verbesserung der Widerstandsfähigkeit gegen vibrationsbedingte Verzerrungen
• Reduzierung des Paneelflatterns in luftstromstarken Installationsbereichen
• Verstärken Sie die Bereiche um die geformten Konturen und Kanten.
• Unterstützung der Dimensionsstabilität bei wiederholten Heiz- und Kühlzyklen
• Verbesserung der Handhabungs- und Montagekonsistenz in der Produktion

Für Abgas- und Turbolader-Hitzezonen ist diese zusätzliche Steifigkeit besonders wertvoll, da die Geometrie der Schutzschilde oft engen Konturen folgen muss und gleichzeitig der Abstand zu heißen Oberflächen und nahegelegenen Bauteilen eingehalten werden muss.

Wie Prägen die Wärmeregulierung verbessert

Die Prägung verändert das Wärmemanagement nicht durch einen einzigen Mechanismus. Vielmehr verbessert sie die Wärmeregulierung durch mehrere interagierende Effekte.

1. Bessere Formbeständigkeit bedeutet stabileren Hitzeschutz

Ein Hitzeschild ist am effektivsten, wenn seine Struktur die vorgesehene Form beibehält. Verformt sich der Schild oder sackt er in Richtung der Wärmequelle zusammen, verringert sich der thermische Abstand und die lokale Wärmeübertragung erhöht sich. Eine steifere, geprägte Struktur trägt dazu bei, die vorgesehene Einbaugeometrie zu erhalten und somit eine zuverlässigere, langfristige Hitzeschutzleistung zu gewährleisten.

2. Oberflächenformung kann das Luftspaltverhalten unterstützen

Geprägte Strukturen können dazu beitragen, Mikrospaltmaße und strukturelle Abstände in bestimmten Abschirmungskonstruktionen einzuhalten. In vielen Anwendungen trägt ein eingeschlossener oder kontrollierter Luftraum zu einer besseren Dämmleistung bei, da Luft als Wärmebarriere wirkt. Dies ist besonders wichtig, wenn die Abschirmung in der Nähe eines Abgasrohrs, Katalysators oder Schalldämpfergehäuses montiert ist.

3. Verbesserte thermische Beständigkeit in Hochtemperaturzonen

Hitzeschilde für Kraftfahrzeuge müssen auch nach wiederholter Einwirkung hoher Temperaturen funktionsfähig bleiben. Geprägte Edelstahlkonstruktionen eignen sich oft besser als flache Metallbleche, um die funktionale Geometrie in anspruchsvollen thermischen Umgebungen beizubehalten, insbesondere bei gleichzeitiger Einwirkung von Vibrationen und Hitze.

Warum Edelstahl eine gute Wahl für geprägte Hitzeschilde ist

Edelstahl wird aufgrund seiner Kombination aus hoher Temperaturbeständigkeit, mechanischer Festigkeit, Korrosionsbeständigkeit und vielseitiger Verarbeitbarkeit häufig für geprägte Hitzeschilde verwendet. In Abgasanlagen sind diese Eigenschaften von entscheidender Bedeutung.

Zu den wichtigsten Vorteilen von Edelstahl gehören:

• Gute Strukturstabilität bei hohen Temperaturen
• Beständigkeit gegen Oxidation und Korrosion in rauen Betriebsumgebungen
• Bessere Beständigkeit gegenüber Vibrationen und mechanischer Belastung
• Geeignet zum Stanzen, Prägen, Umformen und für kundenspezifische Fertigung.
• Lange Lebensdauer für thermische Barriereanwendungen im Automobil- und Industriebereich

Je nach Wärmezone und Projektanforderungen können unterschiedliche Legierungen ausgewählt werden. Für extremere Umgebungsbedingungen können auch leistungsfähigere Legierungen in Betracht gezogen werden, wie zum Beispiel … Hitzeschild aus Inconel-Legierung 625 Die

Geprägtes Hitzeschild vs. flaches Hitzeschild

Ein flaches Hitzeschild kann in manchen weniger anspruchsvollen oder einfacheren Barriereanwendungen weiterhin nützlich sein, insbesondere wenn Kosten und Formgebungsaufwand minimiert werden müssen. Für viele Anwendungen im Bereich der Automobilabgasanlagen bietet geprägter Edelstahl jedoch eine insgesamt robustere Lösung.

Typische Automobilanwendungen

Geprägte Hitzeschilde aus Edelstahl werden in vielen Hochtemperaturbereichen der Automobilindustrie eingesetzt, unter anderem:

• Hitzeschutz für Auspuffrohre
• Hitzeschilde für Katalysatoren
• Thermische Barrieren für Schalldämpfer und Resonator
• Hitzeschutz für die Umgebung des Turboladers
• Hitzeschutzbleche für Spritzwand und Bodenwanne
• Unterboden-Wärmemanagement
• Schutz für Schläuche, Kabel, Bremsleitungen und Kunststoffteile in der Nähe von heißen Bereichen

Für umfassendere Systemlösungen können Sie sich auch unser komplettes Angebot ansehen. Hitzeschutzprodukte für Kraftfahrzeuge Die

Wann man geprägten Edelstahl anderen Hitzeschutzmaterialien vorziehen sollte

Geprägter Edelstahl ist in der Regel eine gute Wahl, wenn die Anwendung ein ausgewogenes Verhältnis von Hitzebeständigkeit, mechanischer Festigkeit, Korrosionsbeständigkeit und Formstabilität erfordert. Er eignet sich besonders gut, wenn:

• Die Abschirmung ist in der Nähe von Abgaskomponenten montiert.
• Das Fahrzeug ist Vibrationen, Bewegungen oder rauen Straßenverhältnissen ausgesetzt.
• Das Bauteil muss seine Form auch bei langfristigen Temperaturwechseln beibehalten.
• Das Schild muss individuell geprägt, zugeschnitten oder konturgeformt werden.
• Das Projekt erfordert eine robuste Metallbarriere anstelle einer flexiblen Folienlösung.

Bei extremen Temperaturen, die den praktischen Anwendungsbereich von Standard-Edelstahlkonstruktionen überschreiten, können höherwertige Legierungsbarrieren besser geeignet sein. In solchen Fällen bietet sich beispielsweise folgende Lösung an: Hitzeschild aus Inconel-Legierung 625 kann bewertet werden.

Optionen für die Herstellung von individuell geprägten Hitzeschilden

Die Anforderungen an kundenspezifische Hitzeschilde variieren je nach Plattform, Einbauort, Zieltemperatur, verfügbarem Platz, Montageart und erwarteter Haltbarkeit. BSTFLEX unterstützt die kundenspezifische Entwicklung anhand von Zeichnungen, Mustern oder Leistungsanforderungen.

Zu den benutzerdefinierten Optionen gehören unter anderem:

• Geprägte Edelstahlblech- oder Folienkonstruktionen
• Auswahl von individueller Dicke und Materialgüte
• Geprägte und geformte Formen
• Kantenbearbeitung und Beschnitt
• Anordnung der Befestigungslöcher und Halterungen
• Einschichtige oder mehrschichtige Strukturen
• Verschiedene Größen für Erstausrüstung und Nachrüstanwendungen

Wenn Sie ein kundenspezifisches Teil beschaffen, sind für die Angebotserstellung folgende Informationen am hilfreichsten: Einsatzort, Temperaturbelastung, Abmessungen, Form, Montageart, Zielmenge und ob eine Zeichnung oder ein Muster verfügbar ist.

Geprägte Hitzeschilde aus Edelstahl verbessern Festigkeit und Wärmeregulierung, da die Prägung dem Schild eine steifere und stabilere Struktur verleiht und somit seine Leistungsfähigkeit unter den realen Bedingungen an Abgasanlagen von Kraftfahrzeugen optimiert. Im Vergleich zu flachen Metallschilden bieten geprägte Ausführungen in der Regel eine höhere Beständigkeit gegen Vibrationen, Verformung und langfristige Temperaturwechsel und gewährleisten gleichzeitig eine gleichmäßigere Wärmedämmung.

Für Abgasanlagen, Turbolader, Katalysatoren, Schalldämpfer, Spritzwände und Unterbodenverkleidungen ist geprägter Edelstahl nach wie vor eine der praktischsten und zuverlässigsten Optionen für den thermischen Schutz von Fahrzeugen. Benötigt Ihr Projekt eine individuelle Lösung? BSTFLEX bietet gestanzte, geformte und anwendungsspezifische Lösungen an. Hitzeschutzblech für Kraftfahrzeuge Entwicklung für Standard- und Hochtemperaturplattformen.

Häufig gestellte Fragen

Was ist der Vorteil eines geprägten Hitzeschilds?

Ein geprägtes Hitzeschild ist in der Regel stabiler und steifer als ein flaches Schild aus demselben Grundmaterial. Dadurch ist es vibrationsbeständiger, formstabiler und bietet einen zuverlässigeren Wärmeschutz in Hochtemperaturanwendungen im Automobilbereich.

Ist Edelstahl für Hitzeschilde besser geeignet als Aluminium?

Das hängt vom Anwendungsfall ab. Edelstahl wird oft bevorzugt, wenn hohe Festigkeit, Langlebigkeit und Beständigkeit gegenüber aggressiven Abgasbedingungen erforderlich sind. Aluminium kann gewählt werden, wenn Gewicht und Reflexionsvermögen im Vordergrund stehen.

Wo werden geprägte Hitzeschilde aus Edelstahl eingesetzt?

Sie werden häufig im Bereich von Abgasrohren, Katalysatoren, Schalldämpfern, Turboladerbereichen, Spritzwänden, Bodenblechen und Unterbodenbereichen eingesetzt, wo nahegelegene Teile vor Hitze geschützt werden müssen.

Können geprägte Hitzeschilde aus Edelstahl individuell angefertigt werden?

Ja. Kundenspezifische, geprägte Hitzeschilde können nach Zeichnungen, Mustern, Anwendungstemperaturen, Einbauraum, Montageanforderungen und Mengenbedarf gefertigt werden.

Wann sollte ein Hitzeschild aus einer höherwertigen Legierung anstelle von Edelstahl verwendet werden?

Bei Umgebungsbedingungen mit extremen Temperaturen, aggressiver Korrosion oder besonders hohen Anforderungen an die Haltbarkeit kann eine leistungsfähigere Legierungslösung wie beispielsweise die Legierung 625 besser geeignet sein.
