Die Installation von expandierender Auspuffdämmung umfasst zwei separate Aufgaben: die Positionierung der spezifizierten Faserfüllung vor dem Schließen des Schalldämpfers und die Bestätigung, dass sich das Material bei der ersten Erwärmung wie vorgesehen ausdehnt.Ein Bogen, der sauber um den Kern passt, hat eine Montageprüfung bestanden, keinen vollständigen Betriebstest.

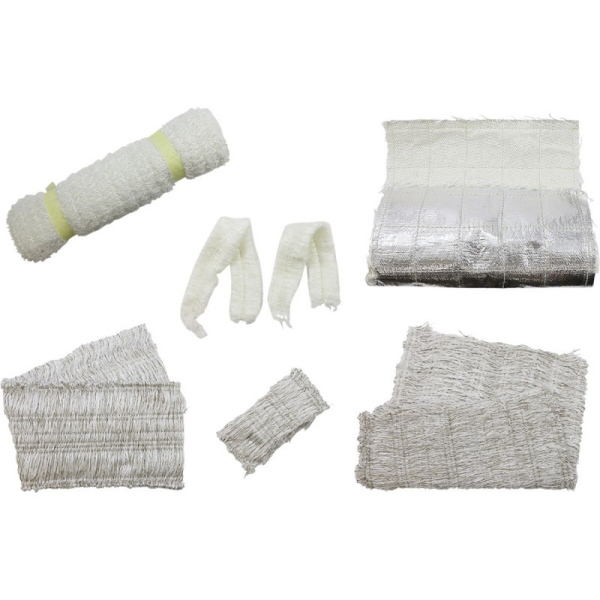

Das BSTFLEX Auspuff-Schalldämpfer-Dämmmatteenthält komprimiertes, texturiertes Endlos-Glasfasergarn, das durch Nähte mit niedrigem Schmelzpunkt zusammengehalten wird. Die kompakte Form erleichtert die Handhabung; die Nähte bieten eine vorübergehende Fixierung, die sich bei Hitze löst.
Dieser Leitfaden bietet einen Arbeitsablauf für die Installationsplanung geeigneter nachfüllbarer Absorptionsschalldämpfer und OEM-Baugruppen. Verwenden Sie die mitgelieferten Anweisungen für die jeweilige Matte und das Auspuffsystem, um Abmessungen, Füllmenge, Befestigungsdetails und Erwärmungsbedingungen festzulegen. Dies ist kein Verfahren zum Öffnen eines versiegelten Schalldämpfers oder zur Änderung seines internen Designs.
Arbeiten Sie an einem kalten Auspuff und verhindern Sie ein versehentliches Starten des Motors oder den Betrieb der Anlage. Bevor Sie die alte Füllung entfernen, notieren Sie die Positionen von Kern, Endstücken, metallischen Einlagen und Haltekomponenten. Fotos sind nützlich, wenn die Dämmung eine Schicht verdeckt, die wieder angebracht werden muss.
Überprüfen Sie die freigelegte Baugruppe auf lose Verbindungen, verzogene Teile, beschädigte Perforationen und Kanten, an denen sich die Ersatzmatte verfangen könnte. Beheben Sie Schäden gemäß den Wartungsanweisungen des Auspuffherstellers. Verändern Sie nicht die Perforationen und entfernen Sie keine internen Teile, nur um die Installation des Ersatzmaterials zu erleichtern.
Handhaben Sie Glasfaser mit geeigneten Handschuhen, Schutzkleidung und Augenschutz und kontrollieren Sie Staub gemäß dem aktuellen Sicherheitsdatenblatt des Materials und der Arbeitsplatzbewertung. Halten Sie Verschnitt zusammen, anstatt Fasern aufzuschütteln. Befolgen Sie die Reinigungs- und Entsorgungsverfahren des Standorts für gebrauchte Dämmung, die Betriebsrückstände enthalten kann.
Eine häufige Frage bei der Installation von expandierender Auspuffdämmungist, ob der sichtbare Faden zuerst entfernt werden sollte. Entfernen Sie bei der hier beschriebenen komprimierten, genähten Konstruktion den Faden nicht als Vorbereitungsschritt, es sei denn, die Anweisungen des Lieferanten erfordern dies ausdrücklich.
Unterscheiden Sie Verpackungsbänder von eingearbeiteten Nähten. Die Verpackung muss möglicherweise entfernt werden, während die Nähte Teil der gelieferten Mattenstruktur sind. Wenn ihre Rollen unklar sind, klären Sie dies vor dem Schneiden oder Wickeln.
Vermeiden Sie es auch, Ersatznähte mit einem nicht spezifizierten Faden hinzuzufügen. Das Nachnähen eines beschädigten Stücks kann die zu bewertende Fixierung verändern. Legen Sie beschädigtes Material beiseite und vereinbaren Sie eine Vorgehensweise mit dem Lieferanten, anstatt eine nicht dokumentierte Abweichung am Montageband zu erzeugen.
Der zugrunde liegende Mechanismus wird unter wie hitzelösliche Glasfasermatten einen Schalldämpfer füllenerklärt. Die Installation sollte dieses beabsichtigte Verhalten bewahren und nicht vor der Montage rückgängig machen.
Markieren Sie die axiale Abdeckung und das Maß um den Kern auf dem Schnittplan. Bei einer üblichen Wickelanordnung folgt die Mattenbreite der effektiven Dämmlänge des Schalldämpfers. Bestätigen Sie die Ausrichtung für die gelieferte Konstruktion, anstatt anzunehmen, dass das Stück ohne Überprüfung gedreht werden kann.
Schneiden Sie mit geeigneten Werkzeugen nach dem vereinbarten Muster. Vermeiden Sie es, Material auseinanderzuziehen, um ein Stück zu trennen, oder es zu dehnen, um ein Endstück zu erreichen. Überprüfen Sie die Schnittkanten und die verbleibenden Nähte, bevor Sie das Stück zur Montagestation bringen.
Überprüfen Sie die spezifizierte Füllmenge nach dem Schneiden. Verwenden Sie die vereinbarte Gewichtsgrundlage und unterscheiden Sie zwischen trockener Glasfaser und der vollständigen genähten Matte. Halten Sie Verschnitt getrennt, damit dessen Gewicht nicht als installiertes Material gezählt wird.
Verwenden Sie für Abmessungen und Mengenberechnungen den Leitfaden zur Dimensionierung und Füllgewichtsberechnung von expandierender Auspuffdämmung. Sobald das zugeschnittene Stück genehmigt ist, sollte die Installation dieses Layout reproduzieren, anstatt die Füllmenge nach Gefühl neu zu berechnen.
Verwenden Sie die spezifizierte Fasermenge und das Wickellayout, nicht die Regel „so fest wie möglich“.Streben Sie eine gestützte, gleichmäßige Montage an, die eingesetzt und geschlossen werden kann, ohne die vereinbarte Materialmenge zu verändern oder die Matte zu beschädigen.
Stützen Sie den Kern während der Positionierung des Materials. Arbeiten Sie entlang der Dämmlänge, damit die Matte ausgerichtet bleibt, anstatt ein Ende fester zu ziehen, um das andere zu korrigieren. Überprüfen Sie die Naht oder Überlappung über die gesamte Länge, nicht nur an dem für den Bediener sichtbaren Ende.
Vermeiden Sie es, die Matte zu einem Seil zu verdrehen oder in schmale Bänder zu schnüren. Entfernen Sie umgekehrt keine Fasern, um willkürlichen Freiraum zu schaffen, in der Annahme, dass die Ausdehnung die fehlende Menge ersetzt. Die ursprüngliche Anordnung und die endgültige Füllanforderung gehören in dieselbe Installationsspezifikation.
Folgen Sie bei einem versetzten Kern oder einer geformten Hülle dem Layout für jeden Dämmbereich. Konzentrieren Sie nicht die gesamte Matte auf der am einfachsten zu erreichenden Seite und nehmen Sie an, dass die Hitze sie durch jede interne Verengung umverteilt.
Eine temporäre Montagehilfe hält die Baugruppe während des Einsetzens. Eine permanente Haltekomponente verbleibt im Schalldämpfer. Nichts davon sollte nur deshalb ausgewählt werden, weil das Material an der Werkbank verfügbar ist.
Wenn Klebeband, Bänder oder ein Klebstoff spezifiziert sind, identifizieren Sie deren Typ, Position, Menge und ob sie entfernt, gelöst oder beibehalten werden. Ersetzen Sie keine temporäre Fixierung durch eine permanente Hochtemperaturbindung, ohne die resultierende Konstruktion zu überprüfen.
Dasselbe Prinzip gilt für eine metallische Schicht auf der Kernseite oder ein Dämmgitter. Behalten Sie die in der Auspuffzeichnung geforderte Anordnung bei, es sei denn, eine überarbeitete Baugruppe wurde validiert. Die Auswahl einer expandierenden Matte autorisiert für sich genommen nicht das Entfernen einer anderen Schicht.
Für Produktionsanweisungen ist ein markiertes Foto, das jede zulässige Fixierung zeigt, nützlicher als ein allgemeiner Hinweis, die „Dämmung zu sichern“. Es gibt auch eingehenden Ersatzteilen und der Bedienerschulung eine gemeinsame Referenz.
Testen Sie den gedämmten Kern auf dem tatsächlichen Einsetzweg. Achten Sie darauf, ob die Vorderkante hängen bleibt, die Matte entlang des Rohrs rutscht oder sich eine Überlappung zurückfaltet. Notieren Sie, wo Widerstand auftritt, anstatt die endgültigen Befestigungselemente zu verwenden, um ein unerklärtes Passformproblem gewaltsam zu schließen.
Wenn die Baugruppe nicht passt, vergleichen Sie die Abmessungen von Kern und Einlage, die Mattenausrichtung, die Überlappung und die spezifizierte Füllmenge. Korrigieren Sie die Ursache. Willkürliches Zuschneiden kann dazu führen, dass sich die Hülle schließen lässt, während eine andere Dämmspezifikation entsteht.
| Prüfung vor dem Verschließen | Abnahme gegenüber | Anhalten und Überprüfen bei |
|---|---|---|
| Material und Menge | Die korrekte Materialreferenz, das Schnittmuster und die vereinbarten Gewichtsgrenzen. | Verschnitt wird in die Charge gemischt oder das Material kann nicht identifiziert werden. |
| Axiale Platzierung | Die spezifizierte Abdeckung, Endabstände und separate Füllzonen. | Das Blatt hat sich verschoben, ist zurückgeklappt oder hat einen unbeabsichtigten Bereich unbedeckt gelassen. |
| Garn und Fixierungen | Die mitgelieferten Nähte und dokumentierten Montagehilfen. | Zusätzliche Bindung wurde hinzugefügt oder beschädigte Nähte wurden ohne Überprüfung repariert. |
| Einsetzen und Verschließen | Die definierte Einbaumethode ohne unerklärliche Änderungen an der Packung. | Das Schließen des Gehäuses erfordert ungeplante Kraftanwendung oder das Entfernen von Fasern. |
| Interne Komponenten | Der Kern der Zeichnung, Auskleidungen, Halterungen und ungehinderter Gasdurchgang. | Eine Komponente fehlt oder die Packung ragt in einen für den Gasfluss vorgesehenen Raum hinein. |
Vollständige Befestigung und Abdichtung gemäß den Anweisungen des Abgasanlagenherstellers. Bewahren Sie alle erforderlichen funkenlöschenden oder emissionsrelevanten Komponenten auf; Packungsmaterial und Packungshalterungen sind kein Ersatz dafür.
Selbstexpandierende Schalldämpferpackung wird nicht mit einer universellen Leerlaufzeit oder Motordrehzahleinstellung geliefert.Legen Sie das Konditionierungsverfahren für das jeweilige Material und den Schalldämpfer vor dem Versuch fest, einschließlich des relevanten Messortes, der Expositionsbedingungen und der Kühlvorkehrungen.
Die Temperatur, die zum Lösen der Fixierung erforderlich ist, ist eine separate Spezifikation von der Dauergebrauchstemperatur der Faser. Verwenden Sie keine Maximaltemperaturwerbung als Heizvorgabe. Ebenso bestimmt eine Außengehäusetemperatur allein nicht die thermische Historie jedes Teils der Füllung.
Erhitzen Sie die fertige Baugruppe nur nach der vorgeschriebenen Methode. Verwenden Sie keinen Brenner an einem losen Blatt und improvisieren Sie keinen Ausbrennschritt an der Werkbank. Befolgen Sie das Heißtestverfahren der Anlage, sorgen Sie für eine effektive Abgasabsaugung und halten Sie Personal von heißen Oberflächen und beweglichen Geräten fern.
Eine Veränderung des Geruchs, sichtbarer Rauch oder ein anderes Auspuffgeräusch sind kein Abnahmekriterium für die Freigabe. Behandeln Sie unerwartetes Verhalten gemäß dem Testverfahren und untersuchen Sie es, anstatt davon auszugehen, dass es normal ist, weil die Packung neu ist.
Definieren Sie während der Entwicklung, wie die freigegebene Füllung untersucht wird. Eine vorgesehene Inspektionsprobe kann nach sicherem Abkühlen geöffnet werden, oder eine andere vereinbarte Methode kann verwendet werden, um die interessierenden Bereiche zu bewerten. Planen Sie dies vor dem Testen, damit die Beobachtung nicht von einer improvisierten Inspektion abhängt.
Vergleichen Sie den kernseitigen Bereich, die Enden, Überlappungen und alle breiteren Taschen mit der beabsichtigten Verteilung. Protokollieren Sie eingeschränkte Bereiche und anhaltende Lücken. Eine vollständig aussehende Öffnung an einem Ende ist kein Beweis dafür, dass die gesamte Kammer die erforderliche Abdeckung aufweist.
Vereinbaren Sie für die Wiederholungsproduktion, welche Kontrollen für jedes Teil oder jede Charge aufgezeichnet werden müssen und welche Prüfungen zum Validierungs- oder Stichprobenplan gehören. Dies kann Materialidentität, Gewicht der Schnittstücke, Layoutbestätigung und definierte Konditionierungsaufzeichnungen umfassen. Gehen Sie nicht davon aus, dass jeder fertige Schalldämpfer zur Inspektion geöffnet werden muss.
Bewerten Sie die akustische Leistung und Rückhaltung mithilfe der vereinbarten Tests des Programms. Eine erfolgreiche Installation ist notwendig, begründet aber für sich genommen keine bestimmte Geräuschreduzierung, kein Serviceintervall und kein regulatorisches Ergebnis.
Für wiederholbare Installation von Auspuffpackungsmatten, erstellen Sie eine kurze Anleitung, die mit der Material- und Zeichnungsrevision verknüpft ist. Beziehen Sie die Schnittausrichtung, die Gewichtsbasis, die Startposition, die Nahtanordnung, die zulässigen Fixierungen und die Verschlussmethode ein.
Ein praktisches Fotoprotokoll zeigt den vorbereiteten Kern, die gewickelte Komponente vor dem Einsetzen und die fertige kalte Baugruppe. Fügen Sie das Versuchsinspektionsprotokoll separat hinzu, anstatt ein Produktionsfoto als Beweis für die Verteilung nach dem Erhitzen zu präsentieren.
Notieren Sie jede spezielle Behandlung von gestuften Gehäusen, Endräumen oder mehreren Packungszonen. Wenn das Blatt wiederholte Anpassungen an der Station erfordert, überprüfen Sie die gelieferten Abmessungen oder den Montageablauf, bevor Sie diese Anpassung als normale Arbeit akzeptieren.
Projekte, die noch zwischen Materialformaten wählen, können den Vergleich von expandierenden Auspuffpackungen und Schüttgut-Produktionsprozessen verwenden. Eine gut definierte Installationsmethode sollte dem gewählten Prozess folgen und keinen ungeeigneten kompensieren.
Nur wenn die Schneidemethode und die Endmenge für diese Konstruktion definiert sind. Bei wiederholten Montagevorgängen ist ein kontrolliertes Schnittmuster einem ungemessenen Zuschneiden nach dem Wickeln vorzuziehen. Überprüfen Sie die verbleibende Faserfüllung und die Vernähung, wann immer sich das Endstück ändert.
Betrachten Sie gewöhnliches Klebeband nicht als universell geeignet. Verwenden Sie die spezifizierte Montagehilfe und Platzierung oder fordern Sie eine Klärung an, falls keine definiert ist. Die Wahl muss sowohl die anfängliche Handhabung als auch die beabsichtigte Freigabe des Materials berücksichtigen.
Gehen Sie nicht davon aus, dass eine freigegebene Matte wie eine neue komprimierte Komponente gehandhabt werden kann. Überprüfen Sie deren Zustand und die Austauschvorgaben des Abgasanlagenherstellers. Eine Spezifikation für die Montage von Neuware sollte nicht automatisch zur Freigabe von wiederverwendetem Material herangezogen werden.
Protokollieren Sie die Materialidentifikation, die installierte Menge, das Schnittlayout, zusätzliche Fixierungen, die Erhitzungsbedingungen und die Position der Lücke. Diese unterscheiden zwischen möglichen Problemen bei Menge, Platzierung oder Freigabe. Diagnostizieren Sie die Ursache nicht allein anhand des Wortes „expandierend“ auf der Verpackung.
Für eine BSTFLEX expandierende Schalldämpfer-Dämmmatte Anfrage senden Sie bitte den Schalldämpferquerschnitt, die Kern- und Gehäuseabmessungen, die effektive Dämmlänge und die beabsichtigte Einbaumethode. Fügen Sie die bestehende Materialspezifikation und das Füllgewicht, die Probenmenge und den erwarteten Produktionsbedarf bei.
Wenn die Installation das Problem darstellt, sind Fotos des Kaltversuchs und eine Beschreibung des Verhakens, Verschiebens oder des Schließproblems besonders nützlich. Geben Sie an, ob Sie Material für den internen Zuschnitt benötigen oder ob Sie zugeschnittene Komponenten für eine wiederholte Montage besprechen möchten.
Überprüfen Sie die BSTFLEX wärmefreigebende Glasfaser-Dämmmatte und den OEM-Schalldämpfer-Dämmstoff-Fertigungsservice für Produkt- und Entwicklungsoptionen. Weitere Abgasschalldämpfer-Füllmaterialien sind verfügbar, falls eine andere Konstruktion erforderlich ist.
Fordern Sie expandierende Abgas-Dämmstoffproben für einen Installationsversuch an
