Das thermische Material ist nur ein Teil eines Hitzeschutzsystems für Kabelbäume in der Automobilindustrie. Der Schlauch muss auch praktisch um den eigentlichen Kabelbaum herum zu installieren sein.
Ein einfacher röhrenförmiger Schlauch kann ideal sein, wenn der Kabelbaum noch montiert wird, aber er kann schwierig oder unmöglich zu installieren sein, nachdem große Steckverbinder, Abzweigpunkte, Clips und Anschlüsse angebracht wurden. In diesen Situationen kann ein umwickelbarer Hitzeschutzschlauch, eine Klettverschlusskonstruktion, ein Schnappverschluss oder ein selbstschließender Schlauch eine praktischere Lösung bieten.
Die Wahl zwischen aufschiebbaren und umwickelbaren Ausführungen hängt daher von der Montageabfolge des Kabelbaums, der Geometrie der Steckverbinder, den Wartungsanforderungen, dem Produktionsvolumen und der thermischen Umgebung ab.
BSTFLEX stellt mehrere aluminisierte Hitzeschutzschläuche für Kabelbäume, Schläuche, Kabel und Flüssigkeitsleitungen in der Automobilindustrie her, einschließlich röhrenförmiger und abnehmbarer Konstruktionen.

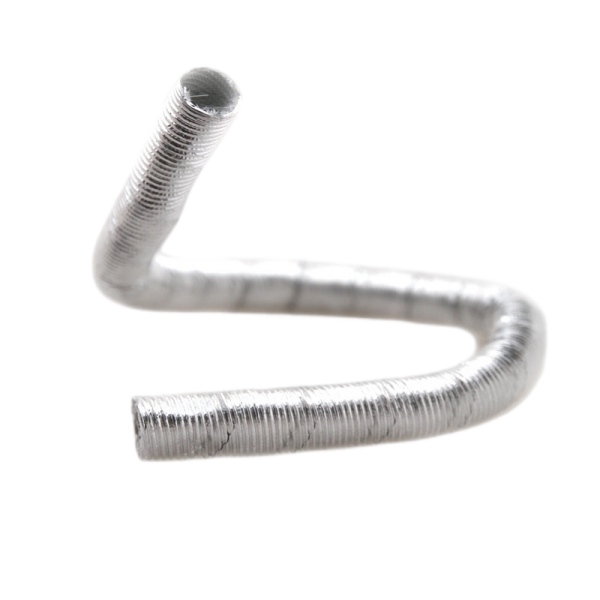

Ein aufschiebbarer Hitzeschutzschlauch ist ein durchgehender röhrenförmiger Schlauch, der installiert wird, indem der Kabelbaum, das Kabel oder der Schlauch durch das Innere des Schutzschlauchs geführt wird.
Diese Konstruktion ist im Allgemeinen die einfachste Option, wenn der Schutzschlauch installiert werden kann, bevor der Kabelbaum vollständig montiert ist.
Typische aufschiebbare Ausführungen umfassen:
Aufschiebbare Ausführungen bieten normalerweise eine durchgehende Abdeckung um die geschützte Komponente ohne Öffnungsnaht oder externes Verschlusssystem.
Ein aufschiebbarer Schlauch wird normalerweise bevorzugt, wenn die Produktionsabfolge des Kabelbaums es erlaubt, ihn zu installieren, bevor große Steckverbinder oder Anschlüsse angebracht werden.
Typische Bedingungen umfassen:
Für die Massenproduktion kann eine röhrenförmige Konstruktion auch die Stückliste vereinfachen, da kein zusätzlicher Klettstreifen, Schnappverschluss oder überlappender Verschluss vorhanden ist.
Ein röhrenförmiger Schlauch umschließt den Kabelbaum kontinuierlich. Es gibt keine offene Naht, die von der Wärmequelle weg ausgerichtet werden muss.
Ohne Klettverschlüsse oder überlappende Kanten kann ein aufschiebbarer Schlauch oft ein relativ kompaktes fertiges Profil beibehalten.
Das Fehlen eines Verschlusssystems kann die Anzahl der Komponenten und Montageelemente im fertigen Teil reduzieren.
Wenn der Hitzeschutz zu Beginn des Kabelbaumdesigns geplant wird, kann ein röhrenförmiger Schlauch in die normale Montageabfolge integriert werden.
Die größte Einschränkung ist die Installation.
Wenn ein Kabelbaum bereits über Steckverbinder, umspritzte Anschlüsse, Befestigungsclips oder große Abzweigpunkte verfügt, können diese Komponenten möglicherweise nicht durch den Schlauch geführt werden.
Ein rohrförmiger Schlauch kann auch unpraktisch sein, wenn sich der geschützte Abschnitt in der Mitte eines bestehenden Kabelbaums befindet und der Kabelbaum nicht getrennt werden kann.
In diesen Fällen kann eine Vergrößerung des Schlauchdurchmessers, die ausreicht, um über die Steckverbinder zu passen, zu einem übermäßig lockeren Sitz um das normale Kabelbündel führen.

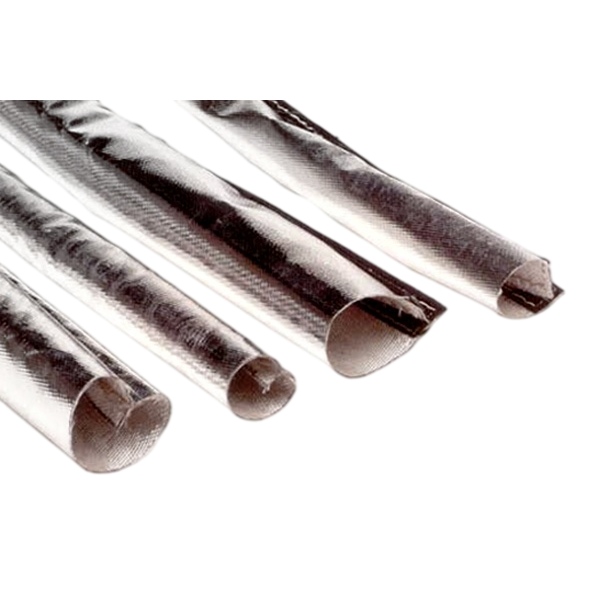

Ein umwickelbarer Schlauch wird installiert, indem der Schlauch geöffnet, um den Kabelbaum oder Schlauch gelegt und dann entlang der Längsnaht geschlossen wird.
Dies ermöglicht es, den Hitzeschild an einer bereits montierten Komponente anzubringen, ohne Steckverbinder durch ein Rohr führen zu müssen.
Umwickelbare Konstruktionen können Folgendes verwenden:
Diese Konstruktionen sind besonders nützlich für Nachrüstarbeiten, fertiggestellte Kabelbäume und Fahrzeugbaugruppen, die einen zukünftigen Wartungszugang erfordern.
Ein umwickelbares Design sollte in Betracht gezogen werden, wenn:
Für diese Anwendungen kann ein abnehmbarer Schlauch die Installation im Vergleich zur Demontage des elektrischen Systems erheblich vereinfachen.

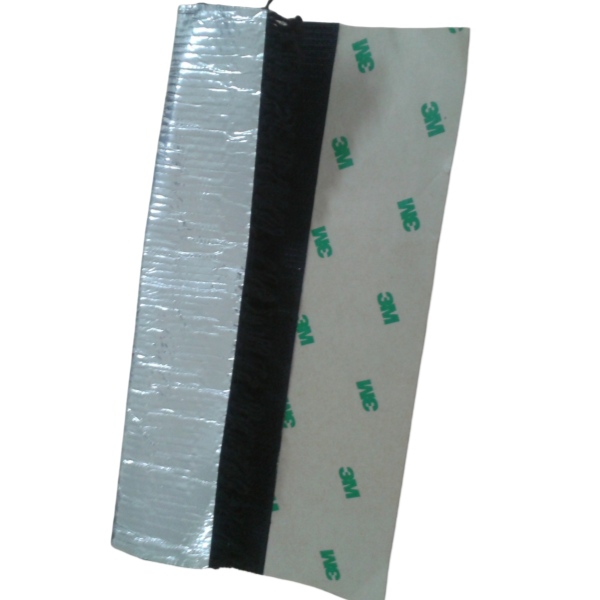

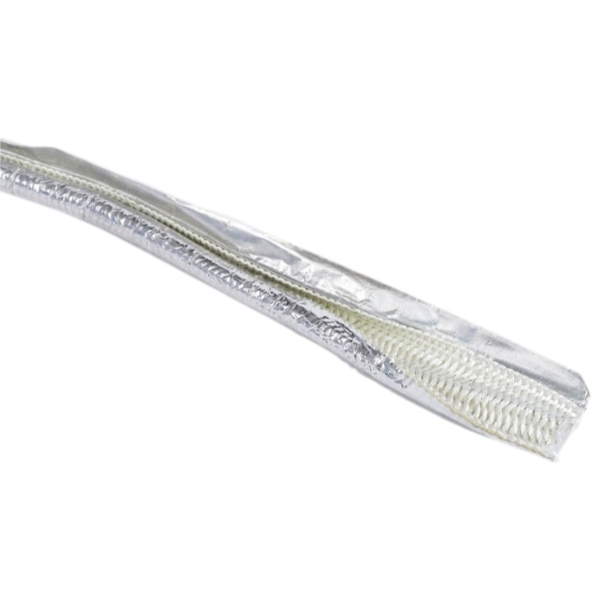

Ein Schlauch mit Klettverschluss ist eine der gebräuchlichsten abnehmbaren Hitzeschutzkonstruktionen.
Der Schlauch lässt sich der Länge nach öffnen, um den Kabelbaum wickeln und wird durch einen hochtemperaturbeständigen Klettverschluss gesichert.
Diese Art der Konstruktion ist nützlich, wenn:
BSTFLEX bietet Aluminisierte Hitzeschutzschläuche mit Klettverschluss für Draht-, Kabel- und Schlauchanwendungen, die Strahlungswärme ausgesetzt sind.
Druckknöpfe bieten einen definierten mechanischen Verschluss, der bei wiederholbaren OEM-Installationen nützlich sein kann.
Im Vergleich zu einer Klettnaht erzeugen Druckknöpfe feste Verschlusspunkte entlang des Schlauchs.
Diese Art von Design kann angemessen sein, wenn:
Der Abstand und die Anzahl der Druckknöpfe sollten auf die Schlauchlänge, den Durchmesser und die erforderliche Nahtstabilität abgestimmt sein.
Ein selbstschließender Schlauch verwendet überlappende Kanten oder eine vorgeformte Struktur, die sich nach der Installation von selbst um den Kabelbaum schließt.
Der Installateur öffnet den Schlauch, legt das Kabelbündel hinein und lässt den Schlauch um die Komponente zurückschnappen.
Dies kann die Installationsschritte reduzieren, da kein separater Klettverschluss oder einzelne Druckknöpfe befestigt werden müssen.
Ein selbstschließendes Design kann geeignet sein für:
| Designfaktor | Aufschiebbarer Schlauch | Umwickelbarer Schlauch |
|---|---|---|
| Installationszeitpunkt | Am besten vor der Montage der Steckverbinder | Kann nach der Kabelbaumkonfektionierung installiert werden |
| Große Steckverbinder | Können die Installation verhindern | Normalerweise kein Problem |
| Nachrüstbarkeit | Begrenzt | Sehr gut geeignet |
| Durchgehende Abdeckung | Ja | Beinhaltet Längsverschluss |
| Außendurchmesser | Normalerweise kompakter | Kann am Verschluss größer sein |
| Wartungszugang | Erfordert normalerweisedas Entfernen des Schlauchs vom Ende her | Kann oft lokal geöffnet werden |
| Montagegeschwindigkeit | Schnell bei Integration in die Kabelbaumfertigung | Schnell bei fertig konfektionierten Kabelbäumen |
| Verschlusskomponenten | Normalerweise keine | Klettverschluss, Druckknöpfe oder selbstschließende Struktur |
| Komplexe Kabelbaumgeometrie | Schwieriger | Anpassungsfähiger |
Ja, das Verschlussdesign kann das gesamte Wärmeschutzsystem beeinflussen.
Eine röhrenförmige Hülle bietet eine ununterbrochene umlaufende Abdeckung, während eine Wickelkonstruktion eine Längsnaht aufweist. Die Nahtposition sollte daher im Verhältnis zur Wärmequelle berücksichtigt werden.
Wo möglich, sollte der Verschluss keine unnötige Öffnung direkt zur stärksten Strahlungswärmequelle hin erzeugen.
Überlappungsbreite, Verschlussstabilität und Passform der Hülle können beeinflussen, wie gut die Schutzschicht um den Kabelbaum positioniert bleibt.
Bei einer aluminisierten reflektierenden Hülle sollte die reflektierende Oberfläche zur externen Strahlungswärmequelle hin exponiert bleiben.
Die Installation sollte Folgendes vermeiden:
Die korrekte Installationsposition kann genauso wichtig sein wie die Materialspezifikation.
Reflektierender Wärmeschutz funktioniert anders als dicke Isolierung.
Eine aluminisierte Oberfläche ist besonders nützlich zur Reduzierung von Strahlungswärme. Wo es die Installation erlaubt, kann die Aufrechterhaltung eines Abstands zwischen Wärmequelle, Hülle und geschütztem Kabelbaum die gesamte thermische Anordnung verbessern.
Wenn die Hülle direkt gegen eine sehr heiße Komponente gedrückt wird, wird konduktive Wärme wichtiger und die Anwendung erfordert möglicherweise ein anderes oder zusätzliches Isoliersystem.
Sowohl Aufschiebe- als auch Wickelhüllen benötigen ein angemessenes Maß an Spielraum.
Die Spezifikation sollte Folgendes berücksichtigen:
Eine zu enge Hülle kann die Bewegung des Kabelbaums einschränken und die Montage erschweren.
Eine zu lockere Hülle kann verrutschen, benachbarte Komponenten stören oder einen Teil der Verkabelung der Hitze aussetzen.
Die Steckergeometrie ist eine der schnellsten Methoden, um festzustellen, ob eine Aufschiebekonstruktion praktikabel ist.
Zum Beispiel kann ein Kabelbaum einen normalen Bündeldurchmesser von 18 mm haben, aber ein Steckergehäuse von 45 mm Breite. Eine röhrenförmige Hülle, die für den 18-mm-Kabelbaum bemessen ist, kann nicht über den Stecker geschoben werden, während eine für den Stecker bemessene Hülle entlang des restlichen Kabelbaums unnötig zu groß sein könnte.
In diesem Fall bietet eine Wickelkonstruktion normalerweise eine kontrolliertere Passform.
Kabelbäume teilen sich oft in zwei oder mehr Zweige auf.
Ein standardmäßiger rohrförmiger Schlauch kann den Hauptstrang schützen, aber der Abzweigpunkt erfordert möglicherweise:
Bei komplexer dreidimensionaler Geometrie ist ein herkömmlicher Schlauch möglicherweise nicht mehr die effizienteste Lösung.
BSTFLEX kann auch maßgeformte aluminisierte Glasfaser-Hitzeschilde für die Automobilindustrie für unregelmäßige Kabelbaum- und Komponentengeometrien herstellen.
Der beste Schlauch für Prototypentests ist nicht immer das beste Design für eine Automobil-Montagelinie.
Für Produktionsprogramme sollten Ingenieure auch Folgendes bewerten:
Eine etwas komplexere Schlauchkonstruktion kann die Gesamtmontagezeit verkürzen, wenn sie eine Installation nach Fertigstellung des Kabelbaums ermöglicht.
Thermischer Nachrüstschutz stellt ein anderes Problem dar als die OEM-Kabelbaumproduktion.
Das Fahrzeug ist bereits montiert und der zu schützende Kabelbaum lässt sich möglicherweise nur schwer trennen, ohne mehrere Komponenten zu entfernen.
Aus diesem Grund bevorzugen Nachrüstanwendungen üblicherweise:
Die Möglichkeit, den Hitzeschutzschlauch ohne Trennung von Drähten, Kabeln oder Schläuchen zu installieren, kann den Serviceaufwand erheblich reduzieren.
| Anwendung | Empfohlener Ausgangspunkt |
|---|---|
| Neuer Kabelbaum vor der Steckerinstallation | Aufschiebbarer rohrförmiger Hitzeschutzschlauch |
| Fertiger Kabelbaum mit großen Steckern | Wickelschlauch |
| Kabelbaum, der wiederholte Inspektionen erfordert | Klettverschluss-Schutzschlauch |
| OEM-Montage, die einen definierten mechanischen Verschluss erfordert | Schutzschlauch mit Druckknopfverschluss |
| Schnelle Installation um Kabelbündel | Selbstschließender Schutzschlauch |
| Unregelmäßige Abzweig- oder Steckverbindergeometrie | Kundenspezifisch geformtes Hitzeschild |
| Hohe Strahlungshitze in der Nähe des Auspuffs | Aluminisierte reflektierende Konstruktion |
Getriebekabelbäume sind ein gutes Beispiel dafür, warum das Installationsdesign wichtig ist.
Wenn der Schutzschlauch während der Kabelbaumfertigung vor der Montage aller Steckverbinder installiert wird, kann eine röhrenförmige Konstruktion praktisch sein.
Wenn der Hitzeschutz nach der Fertigstellung des Kabelbaums hinzugefügt wird, erfordert die Geometrie der Steckverbinder möglicherweise einen abnehmbaren Schutzschlauch.
Für detailliertere technische Überlegungen siehe Hitzeschutzschlauch für Getriebekabelbäume: Design und thermische Anforderungen.
Die Installationskonstruktion ersetzt nicht die richtige Materialauswahl.
Sowohl ein aufschiebbarer als auch ein umwickelbarer Schutzschlauch können aus verschiedenen thermischen Materialien hergestellt werden.
Je nach Anwendung können die Optionen umfassen:
Für Anwendungen, bei denen Strahlungshitze vom Auspuff dominiert, sind aluminisierte Konstruktionen besonders nützlich, da die reflektierende Außenfläche dazu beiträgt, die Strahlungsenergie zu reduzieren, die den Kabelbaum erreicht.
Geben Sie bei der Anfrage für einen kundenspezifischen abnehmbaren Schutzschlauch Folgendes an:
Fotos des installierten Kabelbaums sind besonders nützlich für Nachrüstanwendungen, da sie den verfügbaren Freiraum und Hindernisse um die Komponente herum zeigen.
BSTFLEX fertigt aufschiebbare, genähte, umwickelbare, mit Klettverschluss, Druckknopfverschluss oder selbstschließende Wärmeschutzkomponenten für Kabelbäume, Kabel, Schläuche und Flüssigkeitsleitungen in der Automobilindustrie.
Die Anwendungen reichen von der Lieferung standardmäßiger reflektierender Schläuche bis hin zu kundenspezifischen OEM-Komponenten, die für spezifische Kabelbaumabmessungen, Steckverbinder, Abzweigungen und Installationsanforderungen entwickelt wurden.
Für einen breiteren Überblick über Wärmeschutzmaterialien und -designs für Kabelbäume in der Automobilindustrie siehe Hitzeschutzschläuche für Kabelbäume in der Automobilindustrie: Materialien, Designs und Anwendungen.
Für Optionen zu reflektierenden Schläuchen sehen Sie sich die Kategorie Aluminisierter Hitzeschutzschlauch von BSTFLEX an.
Ein aufschiebbarer Schlauch ist ein durchgehendes Rohr, das über den Kabelbaum oder das Kabel geschoben werden muss. Ein umwickelbarer Schlauch lässt sich der Länge nach öffnen und kann um eine bereits montierte Komponente herum installiert werden.
Ein umwickelbarer Schlauch mit Klettverschluss, Druckknopfverschluss oder selbstschließendem Verschluss ist normalerweise praktischer, wenn Steckverbinder bereits installiert sind und der Kabelbaum nicht getrennt werden kann.
Ein röhrenförmiger Schlauch bietet eine durchgehende Abdeckung ohne Längsverschluss, aber die tatsächliche thermische Leistung hängt vom Material, der Schlauchkonstruktion, der Passform, dem Luftspalt, der Temperatur der Wärmequelle und der Installation ab. Der Schlauchtyp sollte nicht allein nach der Verschlussmethode ausgewählt werden.
Ja. Umwickelbare Designs sind besonders nützlich, wenn Kabel, Schläuche oder Leitungen einen Wärmeschutz benötigen, ohne die bestehende Baugruppe trennen zu müssen.
Er wird häufig für fertiggestellte Kabelbäume, Kabel und Schläuche verwendet, die einen abnehmbaren oder nachrüstbaren Wärmeschutz erfordern. Der Schlauch kann geöffnet, um die Komponente gewickelt und der Länge nach geschlossen werden.
Ein selbstschließender Schlauch öffnet sich, um das Kabelbündel aufzunehmen, und schließt sich dann durch eine überlappende oder vorgeformte Struktur darum. Er kann eine schnellere Installation ohne separaten Klettverschluss ermöglichen.
Ja. Schlauchdurchmesser, Flachbreite, Schnittlänge, Materialaufbau, Verschlusssystem, Isolierschichten und andere Abmessungen können gemäß der Komponenten- und Kundenspezifikation produziert werden.
Wo Strahlungswärme vom Abgaskrümmer das Hauptproblem darstellt, ist eine aluminisierte reflektierende Konstruktion oft ein geeigneter Ausgangspunkt. Die endgültige Auswahl sollte die Temperatur der Wärmequelle, den Freiraum, die erforderliche Kabelbaumtemperatur und die Frage, ob ein direkter Kontakt auftreten kann, berücksichtigen.
