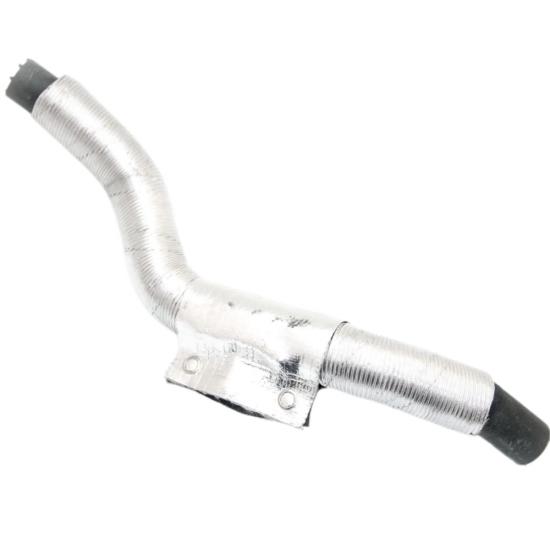

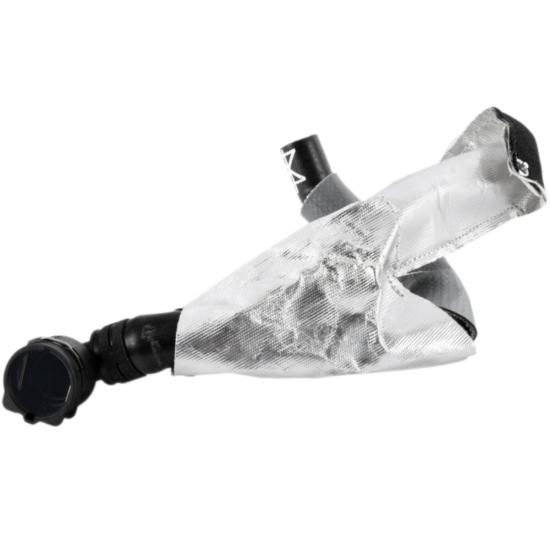

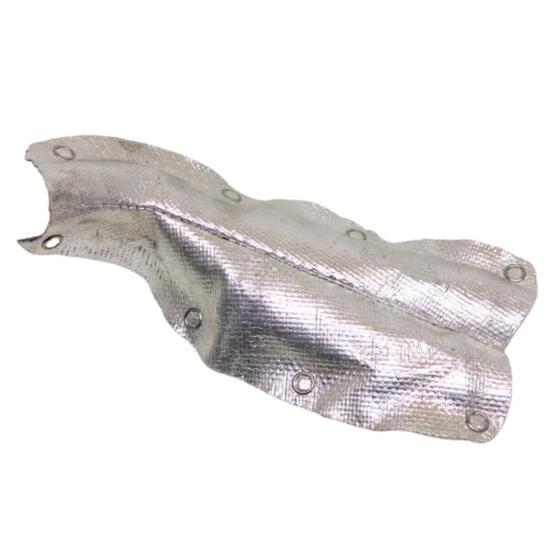

DerMaßgefertigter, aluminisierter Glasfaser-Hitzeschutz für KraftfahrzeugeEs handelt sich um ein flexibles Wärmeschutzbauteil, das an die Geometrie des zu schützenden Schlauchs, Rohrs, Kabelbaums, Sensors, Ventils, Steckers oder der mechanischen Baugruppe angepasst ist. Im Gegensatz zu einer herkömmlichen geraden Hitzeschutzhülle kann jede Abschirmung als flaches Muster, gefaltete Abdeckung, verzweigte Wicklung oder vollständig geformtes dreidimensionales Gehäuse realisiert werden.
Eine reflektierende Aluminium-Außenfläche reduziert die Wärmestrahlung von Abgaskrümmern, Turboladern, AGR-Systemen und anderen heißen Motorkomponenten. Glasfasergewebe sorgt für strukturelle Verstärkung und Wärmedämmung. Zusätzliche Schichten wie Glasfaserisolierung, voroxidierter Faserfilz oder karbonisierter Filz können integriert werden, wenn eine erhöhte Wärmedämmung, Dämpfung oder Geräuschreduzierung erforderlich ist.
BSTFLEX fertigt diese kundenspezifischen Hitzeschilde für die Automobilindustrie nach Kundenzeichnungen, Originalmustern, CAD-Daten oder Einbaumaßen. Abmessungen, Schichtaufbau, Befestigungsmethode, Kantenbearbeitung und Ausschnitte können an die OEM-Produktion, Austauschprogramme und anwendungsspezifische Wärmemanagementprojekte angepasst werden.
Komponentenspezifischer flexibler Wärmeschutz
Moderne Motorräume enthalten wärmeempfindliche Bauteile in unmittelbarer Nähe von Abgasrohren, Turboladergehäusen, Katalysatoren und Abgasnachbehandlungsanlagen. Eine herkömmliche zylindrische Hülse passt möglicherweise nicht um Abzweigungen, Verbindungsstücke, Klemmen, Sensoren oder Änderungen des Bauteildurchmessers.
Dieses individuell geformte Hitzeschild für Fahrzeuge ist genau auf diese Merkmale zugeschnitten. Öffnungen können für elektrische Steckverbinder, Montagehalterungen, Abzweigungen, Klemmen und Wartungspunkte positioniert werden. Faltlinien und Verbindungsstellen ermöglichen es dem fertigen Schild, unregelmäßigen Konturen zu folgen, ohne unnötigen Druck auf das darunterliegende Bauteil auszuüben.
Je nach Ausführung kann das fertige Bauteil als … fungieren.Kfz-Wärmeschutzhülle, Aflexible Hitzeschutzmatte, eine aufsteckbare Wärmeschutzabdeckung oder eine komponentenbezogene Isolierkappe.
Verfügbare Mehrschichtkonstruktionen
Die Anordnung der Schichten wird entsprechend der Strahlungswärmequelle, dem verfügbaren Bauraum, der erforderlichen Flexibilität, der Abriebbelastung und der angestrebten Bauteiltemperatur ausgewählt. Gängige Konstruktionen sind:
| Konstruktion | Typischer Schichtaufbau | Empfohlene Verwendung |
|---|---|---|
| Leichter reflektierender Schild | Reflektierende Aluminiumschicht mit Glasfasergewebe | Anwendungsbereiche, in denen Strahlungswärmereflexion und geringes Installationsgewicht Priorität haben |
| Isolierte dreilagige Abschirmung | Aluminiumoberfläche, Glasfasergewebe und Wärmedämmschicht | Schläuche, Kabel und Bauteile, die in der Nähe konzentrierter Wärmequellen installiert sind |
| Filzunterstützter Hitzeschild | Aluminiumbeschichtetes Fiberglas mit voroxidiertem Faserfilz oder karbonisiertem Filz | Anwendungen, die zusätzliche Wärmedämmung, Polsterung oder Schalldämpfung erfordern |
| Doppelseitige Konstruktion | Anwendungsspezifische Außen- und Innendeckschichten mit isolierendem Kern | Komplexe Baugruppen, die beidseitigen Schutz oder kontrollierten Oberflächenkontakt erfordern |
| Beschichtete Konstruktion | Aluminiumbeschichtete Außenschicht mit anwendungsspezifisch beschichtetem Gewebe oder geschützter Innenfläche | Anwendungen, die eine verbesserte Beständigkeit gegenüber Flüssigkeiten, Abrieb, Ausfransen oder Umwelteinflüssen erfordern |
Materialstärke, Gewicht und Lagenanzahl sind nicht festgelegt. BSTFLEX kann die Konstruktion innerhalb der zulässigen Einbaugrenzen und der vom Kunden vorgegebenen thermischen Bedingungen entwickeln.
Zweidimensionale und dreidimensionale Designs
Zweidimensionale Hitzeschilde
Flache und leicht gefaltete Schutzbleche eignen sich zum einseitigen Schutz von Bauteilen oder zum Abschirmen von Schläuchen, Kabeln oder Kunststoffteilen von nahegelegenen Strahlungswärmequellen. Sie können mit Schlitzen, Befestigungslöchern und geformten Kanten versehen und anschließend mit Druckknöpfen, Clips, Ösen oder vorhandenen Fahrzeugbefestigungen montiert werden.
Dreidimensionale Hitzeschilde
Dreidimensionale Schutzabdeckungen werden durch das Zusammenfügen mehrerer zugeschnittener Paneele zu einer komponentenbezogenen Abdeckung hergestellt. Diese Konstruktion ermöglicht die Integration von Winkelstücken, Schlauchabzweigen, Ventilkörpern, Steckergehäusen, Durchmesseränderungen und beengten Einbauräumen. Die Schutzabdeckung kann als fest montiertes Bauteil oder als zu öffnende Hülle zur Montage nach der bereits erfolgten Installation der Schlauch- oder Kabelbaugruppe am Fahrzeug geliefert werden.
Verschluss- und Installationsoptionen

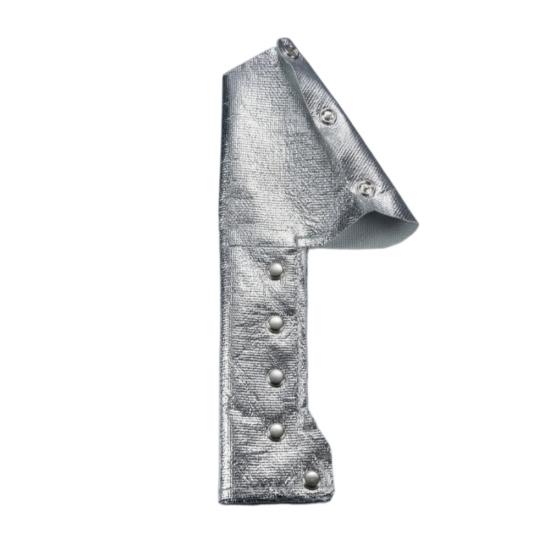

- Druckbolzen aus Edelstahl:Die Schutzvorrichtung kann geöffnet, um ein installiertes Bauteil positioniert und wieder geschlossen werden, ohne dass der Schlauch oder die Verkabelung getrennt werden muss.
- Genietete Konstruktion:Verbindet ausgewählte Abschnitte und verstärkt Stellen, die wiederholten Bewegungen oder Montagebelastungen ausgesetzt sind.

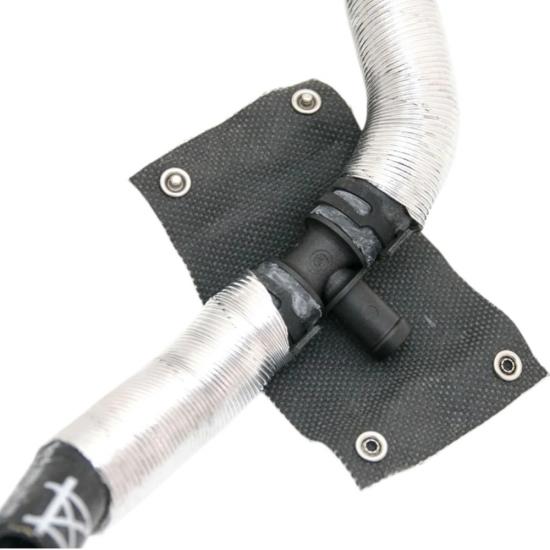

- Ösen und Befestigungslöcher:Vorsehen Sie definierte Befestigungspunkte für Klammern, Federn, Kabelbinder oder vorhandene Befestigungselemente am Fahrzeug.

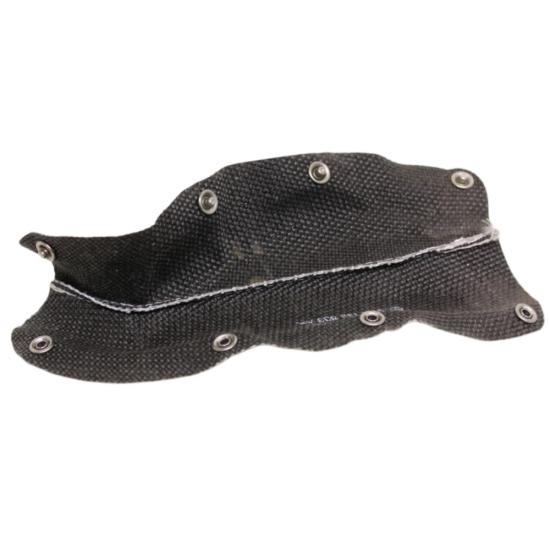

- Genähte Kanten und geformte Nähte:Die erforderliche Geometrie beibehalten und gleichzeitig lose Fasern und Kantenverschleiß kontrollieren.
- Kombinierte Befestigungssysteme:Um Montage und Wartung zu vereinfachen, werden in einem Bereich feste Verbindungen und in einem anderen abnehmbare Verschlüsse verwendet.
Befestigungsart und -position werden während der Musterentwicklung festgelegt. Die Konstruktion sollte einen sicheren Halt gewährleisten und gleichzeitig den Zugang zu wartungsfähigen Steckverbindern, Klemmen und Sensoren ermöglichen.
Produktspezifikationen
| Produktart | Maßgefertigtes, flexibles Hitzeschild für Kraftfahrzeuge |
|---|---|
| Primäre Außenfläche | Reflektierende Aluminiumfolie oder anwendungsspezifische aluminisierte Oberfläche |
| Verstärkungsschicht | Gewebtes Fiberglasgewebe |
| Optionale Isolierung | Glasfasermatte, voroxidierter Faserfilz, karbonisierter Filz oder andere zugelassene Dämmstoffe |
| Konfiguration | Zweidimensionale, gefaltete, gewickelte oder dreidimensionale benutzerdefinierte Geometrie |
| Herstellungsverfahren | SchnittmusterStanzen, Nähen, Falten, Nieten und Montage von Druckknöpfen |
| Schließungsoptionen | Druckbolzen, Ösen, Nieten, Clips oder anwendungsspezifische Befestigungselemente aus Edelstahl |
| Kantenbehandlung | Genäht, gefaltet, gebunden oder verstärkt je nach Konstruktion |
| Form | Gefertigt nach Kundenzeichnung, CAD-Daten, Muster oder Einbaumaßen |
| Dicke | Angepasst an die Dämmleistung und den verfügbaren Installationsraum |
| Temperaturbewertung | Wird durch das gewählte Laminat, die Isolierung, das Gewinde, die Befestigungselemente und die Expositionsbedingungen bestimmt. |
| Produktionsdienst | Prototypenentwicklung, Musterfreigabe und Serienproduktion |
| Typische Märkte | Personenkraftwagen, Nutzfahrzeuge, Geländefahrzeuge, Landmaschinen und Industriemotoren |
Das Temperaturverhalten muss als Gesamtsystem bewertet werden. Kontinuierliche Umgebungstemperatur, Strahlungstemperatur, Abstand zur Wärmequelle, Luftströmung, Kontaktbedingungen und Einwirkungsdauer können zu sehr unterschiedlichen Ergebnissen führen. BSTFLEX wählt das Laminat und das Isoliersystem nach Prüfung der tatsächlichen Betriebsbedingungen aus.
Typische Automobilanwendungen
- Motorkabelbäume und elektrische Steckverbinder
- Kraftstoffleitungen, Bremsleitungen und Flüssigkeitsschläuche
- AGR-Rohre, AGR-Schläuche und Abgasreinigungsleitungen
- DEF-Einspritzleitungen und zugehörige Abgasnachbehandlungskomponenten
- Vakuumleitungen und Abgasreinigungsrohre
- Sensoren für Temperatur, Druck und Abgasanlage
- Kunststoffventile, T-Stücke, Kupplungen und Schnellverbinder
- Schläuche und Kabelführung in der Nähe des Turboladers
- Bauteile in der Nähe von Abgaskrümmern und Katalysatoren
- Geräuschempfindliche Baugruppen, die eine zusätzliche Filzschicht benötigen
Warum sollte man ein individuell geformtes Hitzeschild verwenden?
Schutz für unregelmäßige Geometrien
Ein speziell angefertigtes Muster passt sich Verzweigungen, Krümmungen und Durchmesseränderungen genauer an als eine herkömmliche Schlauchhülle. Dadurch wird die Wärmeabdeckung auch in den am schwierigsten zu schützenden Bereichen verbessert.
Installation nach der Komponentenmontage
Ein aufsteckbares Hitzeschild kann um einen vorhandenen Schlauch, eine Leitung oder einen Kabelbaum montiert werden. Dadurch entfällt die Notwendigkeit, das zu schützende Bauteil bei der Fahrzeugmontage, Wartung oder dem Austausch zu trennen.
Leichtes und flexibles Verpackungsmaterial
Die textile Konstruktion bietet Wärmeschutz ohne das Gewicht und die Montageanforderungen einer starren Metallabschirmung. Sie ist besonders vorteilhaft bei beengten Platzverhältnissen oder wenn die zu schützende Baugruppe eine gewisse Bewegungsfreiheit benötigt.
Anwendungsspezifische thermische Leistung
Die reflektierende Oberfläche, die Glasfaserverstärkung und der Isolierkern lassen sich unabhängig voneinander anpassen. Dadurch kann die Abschirmung an die erforderliche Temperaturreduzierung angepasst werden, anstatt für jede Anwendung die gleiche Materialstärke vorzuschreiben.
Servicezugriff
Abnehmbare Verschlüsse ermöglichen die Inspektion von Steckverbindern, Klemmen, Sensoren und Schlauchoberflächen, ohne den Hitzeschild zu beschädigen.
Flexibles Textil-Hitzeschild vs. starres Metall-Hitzeschild
| Designüberlegungen | Custom Flflexibler Hitzeschild | Starres Hitzeschild aus Metall |
|---|---|---|
| Komplexe Schlauch- und Kabelgeometrie | Kann sich eng um Äste und unregelmäßige Strukturen wickeln. | Erfordert in der Regel zusätzlichen Freiraum und Montagepunkte |
| Montage an einem montierten Bauteil | Öffnungsfähige Konstruktionen können installiert werden, ohne die Komponente zu trennen. | Die Installation kann die Demontage von Halterungen, Schrauben oder Bauteilen erfordern. |
| Bewegung und Vibration | Flexible Konstruktionen können begrenzten Bauteilbewegungen folgen. | Erfordert ausreichend Freiraum, um Kontakt- und Vibrationsgeräusche zu vermeiden |
| Gewicht | Im Allgemeinen leicht | Abhängig von Legierung, Dicke und Formgeometrie |
| Schlagfestigkeit | Geeignet für geschützte Bereiche und flexible Baugruppen | Wird üblicherweise bevorzugt, wenn ein erheblicher Schutz vor mechanischen Einwirkungen erforderlich ist. |
| Anpassung | Muster, Lagen und Befestigungselemente können für einzelne Komponenten geändert werden. | Oftmals sind spezielle Umform- und Stanzwerkzeuge erforderlich. |
Die beiden Technologien sind nicht in jeder Anwendung austauschbar. Für Schläuche, Leitungen, Kabel, Sensoren und unregelmäßig geformte Bauteile wird üblicherweise ein flexibler, aluminisierter Glasfaser-Hitzeschild gewählt. Ein starrer Metall-Hitzeschild ist unter Umständen besser geeignet, wenn strukturelle Steifigkeit, Stoßfestigkeit oder ein definierter Luftspalt erforderlich sind.
OEM-Design- und Entwicklungsprozess
- Prüfung der Bewerbung:Bitte geben Sie die Wärmequelle, das zu schützende Bauteil, den Installationsraum, die Einwirkungsdauer und die Zieltemperatur an.
- Geometrie-Überblick:Bitte reichen Sie eine Zeichnung, eine CAD-Datei, ein physisches Muster, ein Papiermuster oder genaue Einbaumaße ein.
- Materialauswahl:BSTFLEX empfiehlt die reflektierende Oberfläche, die Glasfaserverstärkung, den Isolierkern, das Gewinde und das Verschlusssystem.
- Prototypenfertigung:Ein erstes Muster wird zugeschnitten, genäht und zur Passformprüfung zusammengefügt.
- Passform- und Leistungsbestätigung:Der Kunde prüft den Einbauraum, die Verschlussposition, die Zugänglichkeit der Komponenten und die Wärmeleistung.
- Produktionsfreigabe:Das endgültige Schnittmuster, die Material- und Verarbeitungsanforderungen werden für die Nachproduktion festgehalten.
Benötigte Informationen für ein individuelles Hitzeschild-Angebot
Um Ihnen eine genaue Empfehlung und ein Angebot erstellen zu können, geben Sie bitte möglichst viele der folgenden Informationen an:
- Zeichnung, CAD-Datei, physisches Muster oder erforderliche Endabmessungen
- Beschreibung oder Foto des geschützten Bauteils
- Strahlungswärmequelle und ungefähre Entfernung vom Schild
- Kontinuierliche und maximale Umgebungstemperaturen
- Maximal zulässige Temperatur des geschützten Bauteils
- Verfügbarer Installationsraum
- Bevorzugte Befestigungsmethode (entfernbar oder dauerhaft)
- Erforderliche Beständigkeit gegenüber Öl, Kraftstoff, Wasser, Abrieb und Vibrationen
- Prototypenmenge und geschätzte jährliche Nachfrage
- Anwendbare Prüfnormen oder Kundenspezifikationen
Kundenspezifische Fertigung durch BSTFLEX
BSTFLEX entwickelt flexible Wärmeschutzprodukte für die Automobilindustrie für Erstausrüster (OEMs), Systemlieferanten, Ingenieurbüros und Ersatzteilhändler. Die Produkte können anhand genehmigter Zeichnungen gefertigt oder, falls keine Zeichnungsdaten vorliegen, anhand eines Originalmusters nachgebildet werden.
Zu den kundenspezifischen Dienstleistungen gehören Materiallaminierung, Schnittmusterentwicklung, Präzisionszuschnitt, Nähen, Kantenverstärkung, Anbringen von Druckknöpfen und Ösen, Nieten, Prototypenfertigung und Spezialverpackungen. Für qualifizierte Produktionsprogramme sind Eigenmarken- und kundenspezifische Verpackungsoptionen verfügbar.
Weitere Informationenaluminisierte HitzeschutzhüllenVergleichen Sie unsereStandardmäßige wärmereflektierende Hülle mit Druckknopfverschlussoder überprüfen Sie diegestanzte, hitzereflektierende Mattefür flache Wärmedämmschichten.
Häufig gestellte Fragen
Was ist ein maßgefertigtes, aluminisiertes Glasfaser-Hitzeschild für Kraftfahrzeuge?
Es handelt sich um eine flexible, mehrlagige Wärmedämmung, die zugeschnitten und passgenau für ein bestimmtes Automobilbauteil montiert wird. Sie kombiniert eine reflektierende Aluminiumoberfläche mit Glasfaserverstärkung und kann zusätzliche Isolierschichten enthalten.
Handelt es sich bei diesem Produkt um eine Hülle, ein Polster oder eine Hitzeschutzabdeckung?
Die endgültige Klassifizierung hängt von seiner Geometrie ab. Es kann als umwickelbare Hülle für einen Schlauch, als flaches oder gefaltetes Polster zur lokalen Abschirmung oder als dreidimensionale Abdeckung für ein Ventil, einen Sensor, einen Stecker oder eine verzweigte Baugruppe hergestellt werden.
Kann die Schutzabdeckung montiert werden, ohne den Schlauch oder den Kabelbaum zu trennen?
Ja. Eine Konstruktion mit Edelstahl-Druckbolzen oder einem anderen zu öffnenden Befestigungssystem kann auch nach der Montage des zu schützenden Bauteils installiert werden.
Kann BSTFLEX nach einem Originalmuster fertigen?
Ja. Die Entwicklung kann anhand eines Originalbauteils, einer Zeichnung, einer CAD-Datei, einer physischen Vorlage oder detaillierter Einbaumaße erfolgen. Vor der Serienproduktion sollte ein Prototyp freigegeben werden.
Welche Dämmstoffe können hinzugefügt werden?
Zu den verfügbaren Optionen gehören Glasfaserisolierung, voroxidierter Faserfilz, karbonisierter Filz und andere anwendungsspezifische Wärmedämmstoffe. Die richtige Wahl hängt von Temperatur, Dicke, Flexibilität und Umgebungsbedingungen ab.
Können Löcher, Schlitze und Aussparungen berücksichtigt werden?
Ja. Das Muster kann Öffnungen für Schlauchabzweige, elektrische Anschlüsse, Befestigungsklammern, Sensoren, Schrauben und Wartungspunkte enthalten. Deren Positionen sollten in der Zeichnung definiert oder bei der Mustermontage bestätigt werden.
Welcher Temperatur kann das Hitzeschild standhalten?
Es gibt keine allgemeingültige Temperaturklasse für jede Konstruktion. Die endgültige Temperaturklasse hängt von der Aluminiumverkleidung, dem Glasfasersubstrat, dem Dämmkern, dem Klebstoff oder Laminiersystem, dem Nähgarn, den Befestigungsmitteln und der Expositionsdauer ab. Für die Materialauswahl sollten sowohl Dauer- als auch Spitzenbedingungen berücksichtigt werden.
Handelt es sich hierbei um ein Hitzeschutzblech für den Auspuff?
Normalerweise schützt es hitzeempfindliche Bauteile vor der Abgaswärme in der Nähe, anstatt das Abgasrohr selbst zu isolieren. Zu den typischen geschützten Bauteilen gehören Schläuche, Kabelbäume, Kraftstoffleitungen, AGR-Leitungen, AdBlue-Leitungen, Sensoren und Kunststoffverbinder.
Können Beschichtungen auf die Konstruktion aufgebracht werden?
Ja. Anwendungsspezifische beschichtete Gewebe oder geschützte Innenflächen können bewertet werden, wenn Beständigkeit gegen Flüssigkeiten, Abrieb, Verschmutzung oder Kantenausfransung erforderlich ist. Die Beschichtung muss entsprechend der Betriebstemperatur und den Umgebungsbedingungen ausgewählt werden.
Können Sie Prototypen vor der Serienproduktion liefern?
Ja. Die Herstellung eines Prototyps wird empfohlen, um Passform, Montagereihenfolge, Position der Befestigungselemente, Wartungszugänglichkeit und Wärmeleistung zu überprüfen, bevor das Produkt für die Serienfertigung freigegeben wird.
Fordern Sie ein individuelles Hitzeschild an
Senden Sie BSTFLEX Ihre Zeichnung, Ihr Muster, die Betriebstemperatur, die Wärmequelleninformationen und die geschätzte Stückzahl. Unser Team prüft die Geometrie, empfiehlt einen geeigneten Mehrschichtaufbau und erarbeitet eine komponentenbezogene Lösung für Prototypen oder Serienfertigung.
Kontaktieren Sie BSTFLEX für ein Angebot oder eine Prototypenbewertung.
