Expandierende Auspuffdämmung: Wie hitzeaktivierte Glasfaserplatten einen Schalldämpfer füllen

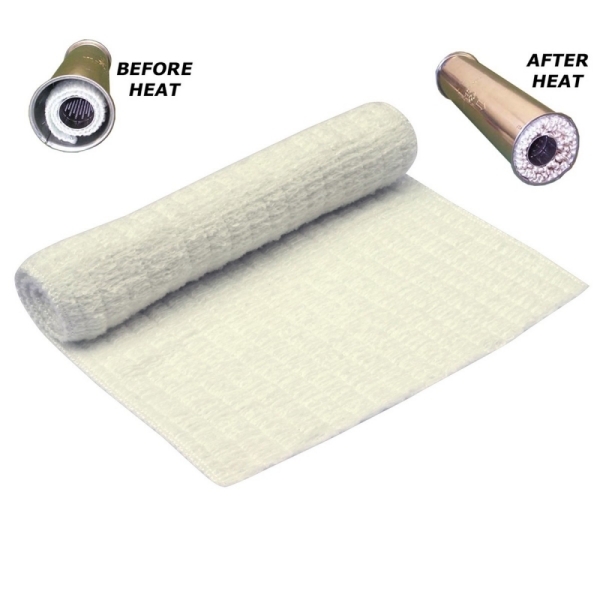

Expandierende Auspuffdämmung wird in kompakter Form installiert und ist so konzipiert, dass sie ihre komprimierte Faserstruktur bei Erwärmung freigibt. Bei einer durch Hitze expandierenden Glasfasermatte hält eine temporäre Vernähung das texturierte Glasgarn während der Handhabung und Montage zusammen. Wenn die Vernähung ihre Haltefunktion verliert, kann sich die Faserstruktur in den ihr zugewiesenen Raum innerhalb des Schalldämpfers ausdehnen.

Der wichtige Unterschied besteht darin, dass die Dämmung voluminöser wird, ohne dass mehr Glasfaser entsteht. Ihre Leistung hängt weiterhin von der Materialqualität, der Füllmenge, der Kammergeometrie und der endgültigen Verteilung ab. Eine expandierende Matte ist kein Ersatz für die Festlegung, wie viel akustisches Material der Schalldämpfer benötigt.

Das BSTFLEX Auspuff-Schalldämpfer-Dämmmatte verwendet komprimiertes, texturiertes Endlos-Glasgarn mit einer bei niedriger Temperatur schmelzenden Vernähung. Für Auspuffhersteller, die diese Konstruktion bewerten, ist der Ausgangspunkt das Verhältnis zwischen ihrem kompakten Installationszustand und ihrem freigegebenen Zustand im Betrieb.

Was expandiert tatsächlich im Schalldämpfer?

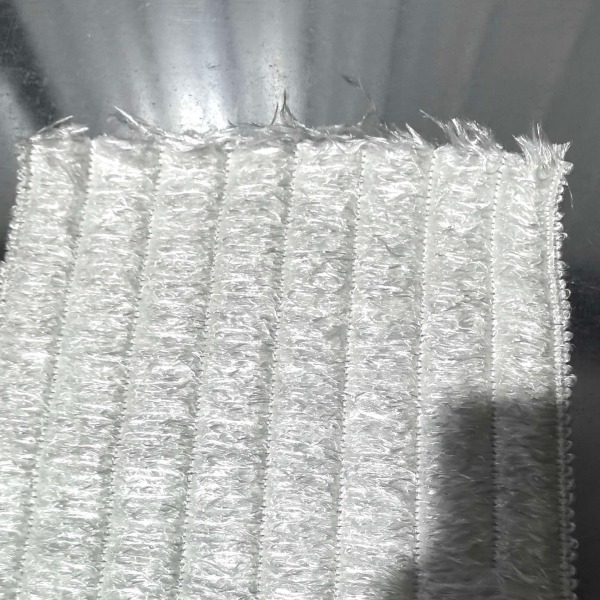

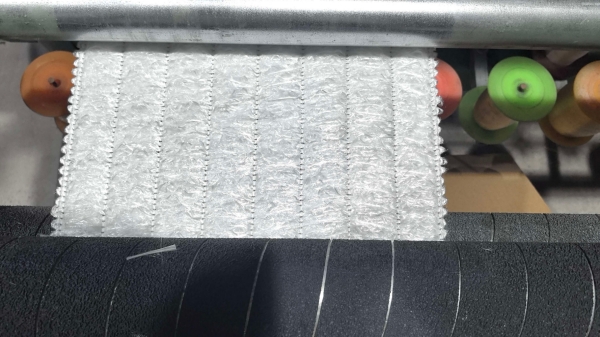

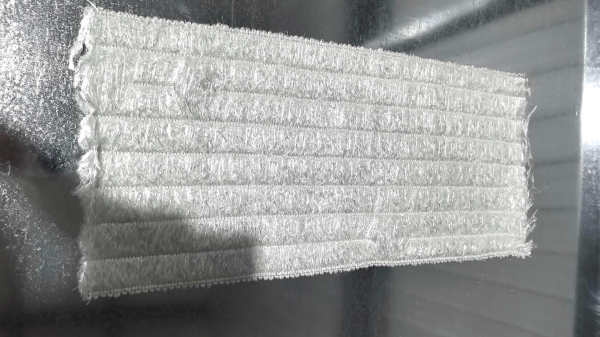

Bei dieser Konstruktion erzeugt die Texturierung eine voluminöse Anordnung von Glasfilamenten. Das Material wird zu einer handlichen Matte komprimiert, und eine temporäre Vernähung hält diese Struktur zurück. Hitze löst die Fixierung, sodass das Garn sein Volumen innerhalb des verfügbaren Raums wiedererlangen kann.

Dies ist kein Glas, das zu einer größeren Form schmilzt, noch ist es eine intumeszierende Schaumreaktion. Die wesentliche Änderung des Volumens ergibt sich aus der Anordnung der Fasern. Der Begriff selbstexpandierende Schalldämpferdämmung beschreibt dieses Freigabeverhalten; er bedeutet nicht, dass das Material unbegrenzt wächst oder automatisch die korrekte installierte Dichte erzeugt.

Es sollte nicht erwartet werden, dass eine freigegebene Matte nach dem Abkühlen automatisch in ihren ursprünglichen vernähten Zustand zurückkehrt. Betrachten Sie die kompakte Form als Montagehilfe, nicht als reversiblen Mechanismus, der sich bei jedem Motorzyklus zurücksetzt.

Warum mit einer kompakten Schalldämpfer-Dämmmatte beginnen?

Für eine Montagelinie ist der Vorteil praktisch: Ein definiertes Stück Material kann positioniert werden, bevor die Faser ihr freigegebenes Volumen erreicht. Der Käufer kann eine Schnittfläche und ein Gewicht festlegen, anstatt die Menge vollständig dem Ermessen des Bedieners zu überlassen.

Wenn Sie eine expandierende Schalldämpfer-Dämmmatte bewerten, vergleichen Sie den Arbeitsaufwand für die Vorbereitung, Positionierung und den Verschluss der Baugruppe. Protokollieren Sie, ob die Matte durch die Einführöffnung passt, ob sie an internen Merkmalen hängen bleibt und ob sie in der beabsichtigten Position bleibt, bevor das Gehäuse geschlossen wird.

Dies macht Matten-Dämmung nicht universell besser als lose Fasern oder ein Direktfüllverfahren. Es bietet einen anderen Weg zu einer kontrollierten Faserladung. Andere Schalldämpfer-Dämmmaterialien und Lieferformate bleiben relevant, wo sie zur vorhandenen Ausrüstung und zum zugelassenen Schalldämpferdesign passen.

Füllen von ovalen, tri-ovalen und versetzten Kernkammern

Der Spalt um ein perforiertes Rohr ist nicht immer gleichmäßig. Ein versetztes Rohr, ein ovales Gehäuse oder ein geformter Endabschnitt erzeugt Bereiche mit unterschiedlichen radialen Abständen. Bewerten Sie für diese Konstruktionen das kompakte Dämm-Layout und den Raum, in den es sich ausdehnen soll.

Expandierende Schalldämpferdämmung kann dort bewertet werden, wo eine kompakte Ausgangsform für das Füllen eines unregelmäßigen Hohlraums nützlich ist. Es kann jedoch nicht davon ausgegangen werden, dass die Freigabe Fasern durch eine Trennwand oder um jedes Hindernis herum bewegt. Unterteilen Sie einen Mehrkammerschalldämpfer in seine tatsächlichen Füllzonen und spezifizieren Sie die Menge und Platzierung für jede Zone.

Überprüfen Sie die schmale Seite eines versetzten Kerns sowie den breiteren Hohlraum. Ein zufriedenstellendes Gesamtfüllgewicht beweist nicht, dass beide Bereiche das erforderliche Material enthalten. Untersuchen Sie eine Testbaugruppe nach dem vereinbarten Erwärmungszyklus, um die Verteilung zu überprüfen, anstatt sich auf das äußere Erscheinungsbild des geschlossenen Gehäuses zu verlassen.

Expansion bestimmt nicht die Füllmenge

Es gibt zwei getrennte Entscheidungen: wie viel Faser das Design erfordert und wie diese Faser in die Kammer eingebracht wird. Die Hitze-Freigabe adressiert die zweite Entscheidung. Sie legt nicht die erste fest.

Durchschnittliche installierte Faserdichte = Trockenglasfasermasse / Nettovolumen, das dieser Faser zugewiesen ist.

Wenn eine fixierte Faserfüllung nach der Freigabe mehr Volumen einnimmt, verringert sich ihre durchschnittliche Schüttdichte. Diese Rechnung sagt Ihnen nicht, ob die resultierende Dichte akustisch geeignet ist. Ebenso kann eine Kammer, die voll aussieht, immer noch zu wenig Faser für ihre zugelassene Spezifikation enthalten.

Verwenden Sie eine bestehende validierte Füllmasse oder legen Sie einen Zielwert durch Entwicklungstests fest. Reduzieren Sie die Faserfüllung nicht allein deshalb, weil das Ersatzmaterial als selbstexpandierend beschrieben wird.

Umrechnung des zugelassenen Fasergewichts in eine Schnittlänge

Wenn die Glasfasermasse pro Flächeneinheit des Gewebes bekannt ist, kann die erforderliche Schnittlänge berechnet werden:

Schnittlänge in Metern = erforderliche Glasfasermasse in Gramm / (Gewebebreite in Metern × Glasfaser-Flächengewicht in g/m²).

Zur Veranschaulichung: Nehmen wir an, für ein Projekt wurden bereits eine 240 g Faserfüllung, eine Gewebebreite von 0,40 m und ein Glasfaser-Flächengewicht von 600 g/m² zugelassen. Die berechnete Schnittlänge beträgt 240 / (0,40 × 600) = 1,00 m. Dies sind hypothetische Werte zur Erläuterung der Berechnung, keine BSTFLEX Produktspezifikation oder empfohlene Fülldichte.

Bestätigen Sie, ob das angegebene Flächengewicht nur die Glasfaser oder das komplette Gewebe abdeckt, einschließlich temporärer Nähte und anderer Bestandteile. Verwenden Sie dieselbe Massenbasis in der Zeichnung, der Berechnung und dem Prüfprotokoll. Überprüfen Sie das Ergebnis erneut, wenn Schneiden, Zuschneiden oder Überlappen die installierte Menge verändern.

Gewebebreite und Wickellänge sind unterschiedliche Dimensionen

Bei einer üblichen Kernwickelanordnung folgt die Gewebebreite der effektiven gepackten Länge des Schalldämpfers, während die Schnittlänge um den Kern herum genommen wird. Das zugelassene Layout muss diese Ausrichtung identifizieren; eine Dimension, die einfach als „Länge“ bezeichnet wird, kann für den Lieferanten und den Monteur sonst unterschiedliche Dinge bedeuten.

Für Auspuffschalldämpfer-Füllmaterial das nach Metern bestellt wird, geben Sie auch die Breite und das Flächengewicht an. Ein Meter von zwei verschiedenen Geweben enthält nicht unbedingt die gleiche Fasermasse. Auch bestimmt nicht ein Umfang um den Kern die für die umliegende Kammer benötigte Menge.

Geben Sie Endabstände, Lagenanordnung und alle separat gefüllten Räume in der Zeichnung an. Bei einer unregelmäßigen Montage ist ein markiertes Schnittlayout nützlicher als eine allgemeine Anweisung, bis zur Füllung zu wickeln.

Freigabetemperatur von Betriebstemperatur trennen

Wenn Sie wärmeexpandierendes Auspuff-Packungsmaterial beschaffen, trennen Sie das Verhalten der Nähte von der Leistungsfähigkeit der Glasfaser. Der Faden mit niedrigem Schmelzpunkt gibt die komprimierte Struktur frei; die Glasfaser muss für die vorgesehenen Betriebsbedingungen geeignet bleiben.

Eine im Abgasstrom, an der kernseitigen Packung oder am äußeren Gehäuse gemessene Temperatur ist nicht dieselbe Messung. Identifizieren Sie den Ort, wenn Sie ein Hochtemperatur-Auspuff-Packungsgewebe anfordern. Ein Etikett mit der Maximaltemperatur allein legt weder die Freigabebedingungen noch die Lebensdauer eines kompletten Schalldämpfers fest.

Die Installation muss die beabsichtigte Freigabe bewahren

Die gelieferte Konstruktion intakt halten

Befolgen Sie die zugelassenen Schneid- und Handhabungsanweisungen. Entfernen Sie die temporären Nähte nicht und expandieren Sie das Gewebe nicht vor, es sei denn, die spezifizierte Montagemethode erfordert dies. Eine offene Flamme oder ein improvisierter Vorheizschritt ist kein Ersatz für den vorgeschriebenen Konditionierungsprozess.

Verwenden Sie die spezifizierten Fixierungen, nicht zusätzliche Kompression

Sichern Sie das Material für die Montage ausreichend mit der zugelassenen Methode. Fügen Sie keine fest gezogenen Drähte, keinen permanenten Klebstoff und keine zusätzlichen Bindungen hinzu, ohne deren Auswirkungen auf die Freigabefunktion zu prüfen. Zusätzliche Fixierungen können dem Grund für die Wahl einer wärmefreigebenden Matte entgegenstehen.

Umgekehrt bedeutet „nicht zu stark komprimieren“ nicht, die Packung ungesichert zu lassen oder die Menge zu schätzen. Verwenden Sie das vereinbarte Schnittmuster, die Fasermasse und die anfängliche Positionierung.

Behandeln Sie den Kernseitenschutz als separate Designentscheidung

Wenn der vorhandene Schalldämpfer eine metallische Auskleidung oder ein Rückhaltesieb vorsieht, behalten Sie diese in der Baugruppe bei, es sei denn, eine überarbeitete Konstruktion wurde genehmigt. Wärmereaktive Nähte und eine permanente Rückhalteschicht dienen unterschiedlichen Zwecken. Die Wahl einer expandierenden Matte ist für sich genommen keine Genehmigung, andere Komponenten zu entfernen.

Vereinbaren Sie das anfängliche Erwärmungsverfahren

Die Freigabe erfolgt, wenn das entsprechende Material seine spezifizierten Bedingungen erreicht. Gehen Sie nicht davon aus, dass eine feste Anzahl von Minuten im Leerlauf jeden Schalldämpfer konditioniert. Befolgen Sie die Anweisungen des Material- und Abgasanlagenherstellers, wobei die Abgasanlage vollständig montiert sein muss und die Abgase an einem geeigneten Betriebsort sicher abgesaugt oder abgeführt werden müssen.

Ist expandierende Auspuffdämmwolle dasselbe wie eine gewöhnliche Glasfasermatte?

Nicht unbedingt.Schalldämpfer-Dämmwolle, Glasfaser-Packungsmatte und Auspuff-Packungsmatte beschreiben breite Material- oder Lieferformkategorien. Diese Namen allein bestätigen nicht das Vorhandensein einer wärmefreigebenden Fixierung.

Für einen direkten Vergleich fordern Sie Informationen zur Faserstruktur, zur Bindungs- oder Nähmethode, zur gelieferten Dicke und zum beabsichtigten Einbauzustand an. Eine herkömmliche Matte ist möglicherweise darauf ausgelegt, ihre Struktur beizubehalten, anstatt sie freizugeben.

Die Endlosfaser-Schalldämpferpackung-Konstruktion, die hier beschrieben wird, ist für die akustische Füllung in einem geeigneten Schalldämpfer vorgesehen. Sie sollte nicht mit einer externen Auspuff-Hitzeschutzbandage oder mit expandierendem Schaumstoff verwechselt werden, der für nicht zusammenhängende Dichtungsanwendungen verwendet wird.

Was sollte ein OEM-Musterversuch feststellen?

Beginnen Sie mit einem kontrollierten Vergleich: Identifizieren Sie die Faserqualität, die installierte Fasermasse, die Hohlraumgeometrie und alle anderen Packungsschichten. Protokollieren Sie die Unterschiede zwischen der vorgeschlagenen Matte und der bestehenden Konstruktion, damit eine Materialänderung nicht mit einer Änderung des Lieferformats verwechselt wird.

Bewerten Sie den Sitz der Baugruppe vor dem Erhitzen und überprüfen Sie dann die freigegebene Verteilung und Rückhaltung nach der vereinbarten Konditionierung und dem Betriebszyklus. Verwenden Sie beim Vergleich von Schalldämpfern dieselben dokumentierten akustischen Testbedingungen. Fügen Sie Druckverlustmessungen hinzu, wenn die Designvalidierung dies erfordert.

Ein nützlicher Genehmigungsnachweis verknüpft das akzeptierte Ergebnis mit einem spezifischen Material, Schnittlayout, Füllgewicht und Zeichnungsrevision. Weder das Wort „expandierend“ noch ein Foto einer vollen Kammer belegen eine Dezibelreduzierung, ein Wartungsintervall oder die Konformität des fertigen Auspuffs.

Für zeichnungs- oder musterbasierte Entwicklungen siehe den BSTFLEX OEM-Schalldämpferpackungs-Fertigungsservice. Unterscheiden Sie eine Anfrage für einen eins-zu-eins-Ersatz von einem Projekt, das die Faser, die Füllmenge oder die Schichtanordnung ändert.

Fragen zu expandierenden Auspuffpackungen

Expandiert jede Glasfaser-Schalldämpferpackungsmatte bei Hitze?

Nein. Spezifizieren Sie eine wärmefreigebende Konstruktion, anstatt davon auszugehen, dass sich alle Glasfasermatten so verhalten. Fragen Sie, wie die Struktur vor der Installation fixiert wird und was sie freigibt.

Wie stark expandiert selbstexpandierende Auspuffpackung?

Ein universeller Multiplikator ist keine ausreichende Spezifikation. Jedes angegebene Expansionsverhältnis erfordert definierte Ausgangskompression, Erwärmungsbedingungen und Messbedingungen. Freie Expansion außerhalb einer Hülle ist nicht dasselbe wie die Freigabe innerhalb einer begrenzten Packungskammer.

Kann expandierende Auspuffpackung zugeschnitten werden?

Verwenden Sie die vom Lieferanten zugelassene Schneidemethode für die Konstruktion. Geben Sie Breite, Schnittlänge und erforderliche Fasermasse zusammen an und prüfen Sie, ob das Schneiden die Nähte oder die Handhabungsstabilität beeinträchtigt.

Wie fest sollte expandierende Schalldämpferpackung gewickelt werden?

Verwenden Sie die spezifizierte anfängliche Anordnung und Füllmenge anstelle einer „so fest wie möglich“-Regel. Behalten Sie die Installationsstabilität bei, ohne Fixierungen hinzuzufügen, die die beabsichtigte Freigabe verhindern.

Kann dieselbe Matte in Zweitakt- und Viertakt-Schalldämpfern verwendet werden?

Der Motorzyklus allein bestätigt die Eignung nicht. Überprüfen Sie die Faserqualität, Kammergeometrie, Betriebsbedingungen, Füllmenge und die bestehenden Schalldämpferanforderungen für jede Anwendung.

Spezifizieren Sie eine Matte für Ihren Schalldämpfer, nicht nur einen Produktnamen

Geben Sie für ein Angebot für expandierende Auspuffpackungen den Schalldämpferquerschnitt, den Außendurchmesser des Kerns, die internen Hüllenabmessungen und die effektive Packungslänge an. Fügen Sie die zugelassene Trockenfasermasse oder die bestehende Packungsspezifikation, Betriebstemperaturen mit Messorten, Mustermenge und erwarteten Produktionsbedarf bei.

Geben Sie außerdem an, ob Sie Material für den internen Zuschnitt oder eine definierte Schnittkomponente benötigen. Identifizieren Sie die bevorzugte Verpackung, Teilekennzeichnung und die beim Wareneingang erforderlichen Maß- oder Gewichtsprüfungen. Unbekannte Werte können für die Entwicklung markiert werden, anstatt sie durch Annahmen zu ersetzen.

Überprüfen Sie die BSTFLEX wärmefreigebende Glasfaser-Schalldämpferpackungsmatte als Ausgangsprodukt für Ihre Anfrage. Materialqualität, Freigabeverhalten und fertige Spezifikation sollten vor der Produktionsfreigabe für die beabsichtigte Baugruppe vereinbart werden.
